SL1000High Channel Count ScopeCorder DAQ

고속 포착, 고속 전송, 고속 저장을 추구한 데이터 어퀴지션 유닛입니다. 다채널 장시간 기록 오실로스코프와 고속 스캔 하드 디스크 기록 데이터 로거의 장점을 합쳐, 절연 100MS/s 측정과 최대 128채널 동기 측정을 한 시스템으로 해결합니다.

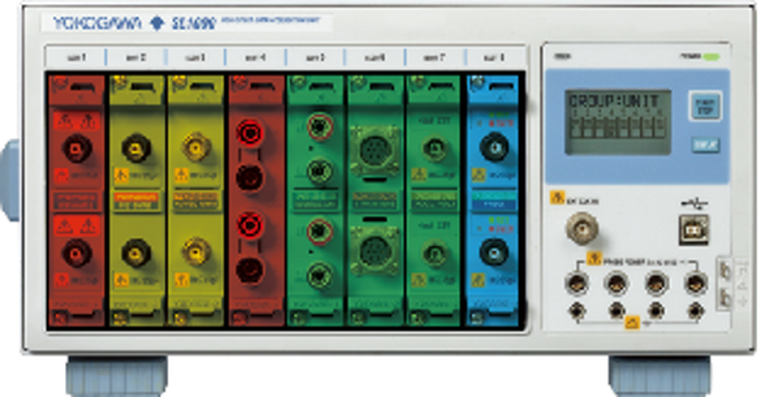

요꼬가와 SL1000 하이 채널 스코프코더 DAQ 본체 전면과 8슬롯 모듈 장착 모습

100MS/s최고 샘플 속도 · 최단 10ns

8슬롯플러그인 모듈 조합

16ch1대 기본 채널 수

최대 128CH최대 8대 연결 동기 측정

더 빠르게, 더 길게, 더 쉽게
다채널 데이터를 측정합니다

메카트로닉스와 일렉트로닉스 분야의 고속·저속 복합 측정에는 높은 샘플 속도, 고전압 절연 측정, 장시간 기록이 모두 필요합니다. SL1000은 이 요구를 한 대로 채워 주는 DAQ 장치입니다.

SL1000 카탈로그 · 외형도 (PDF) 보기자료실에서 다운로드 ▶

SL1000의 강점

고속 포착부터 장시간 하드 디스크 기록까지 한 번에 지원합니다.

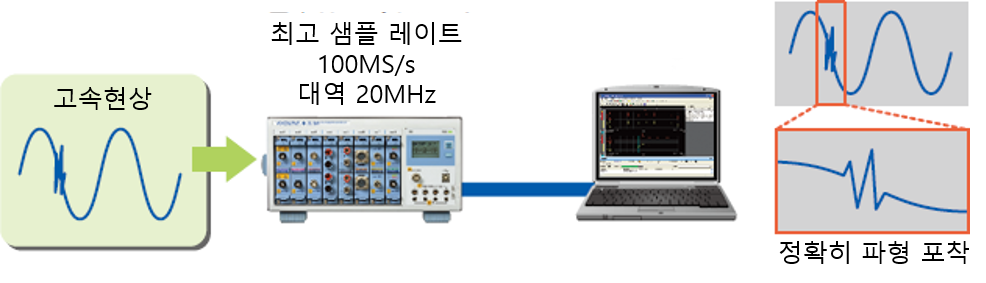

100MS/s 고속 샘플링으로 순간 파형을 정확하게 포착하고 PC로 전송하는 개념도

고속 포착 100MS/s

총 16채널 동시에 최고 샘플 속도 100MS/s, 최단 샘플 주기 10ns를 실현했습니다. 100MS/s 12비트, 대역 20MHz, 1kV 절연 모듈(720211)과 조합하면 고속 고전압 현상도 정확하게 잡아냅니다.

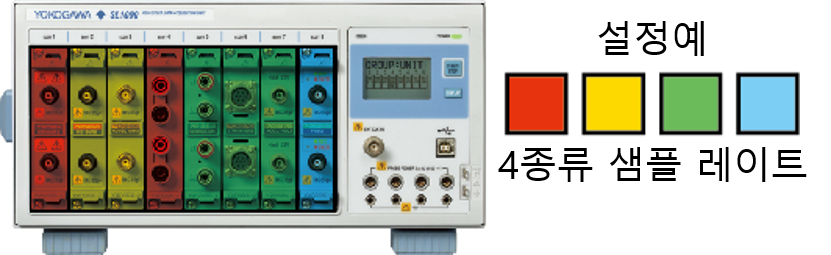

SL1000 본체의 8개 슬롯에 서로 다른 샘플 속도의 모듈을 장착한 구성 예

멀티 샘플 레이트

동시에 최대 4종류의 샘플 속도로 측정합니다. 모듈 단위로 샘플 속도를 최적으로 설정해 데이터 파일 크기를 줄입니다.

GIGAZoom 엔진

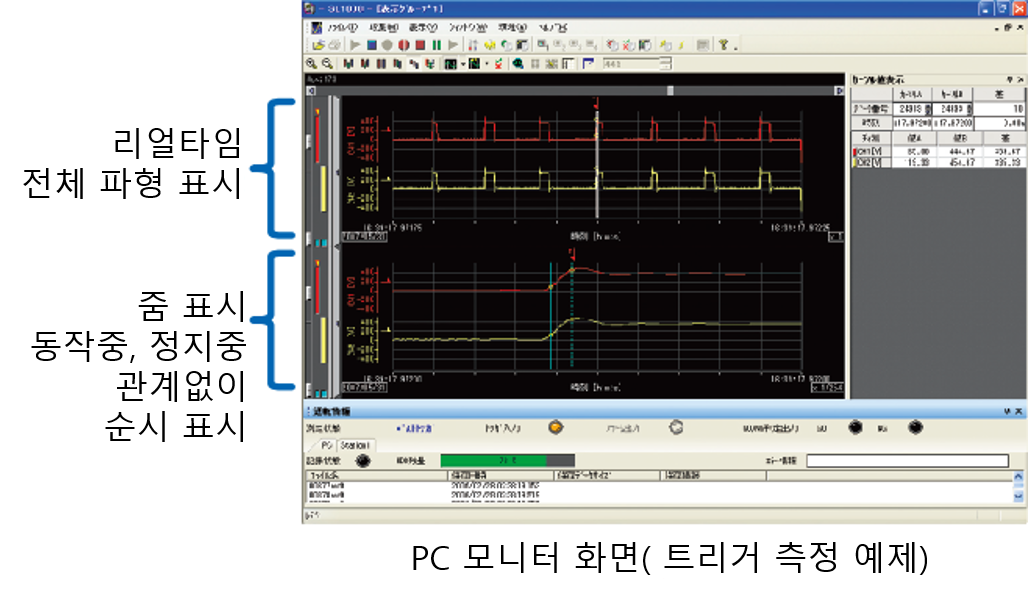

내장 데이터 압축 엔진으로 PC 모니터에 실시간 파형을 표시합니다. 동작 중이든 정지 중이든 모든 데이터의 원하는 구간을 순간적으로 확대합니다.

장시간 하드 디스크 기록

USB 2.0과 이더넷 1000BASE-T(/C10 옵션)로 PC에 고속 전송합니다. PC의 하드 디스크나 SL1000 내장 하드 디스크(/HD1 옵션)에 실시간으로 기록합니다.

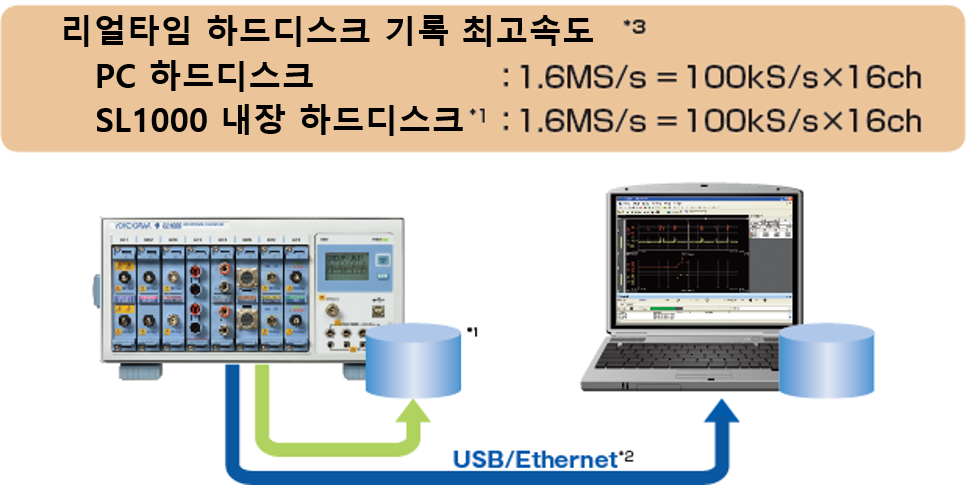

PC 하드 디스크와 SL1000 내장 하드 디스크에 최고 1.6MS/s로 실시간 기록하는 구성도

최고 1.6MS/s 실시간 기록

PC 하드 디스크, SL1000 내장 하드 디스크 모두 1.6MS/s(100kS/s × 16ch)까지 연속 기록합니다. 파일 이름은 자동으로 정해져 별도 파일 조작이 필요 없습니다. 속도는 PC 성능과 측정 조건에 따라 달라집니다.

1회 측정 최대 12GB 파일

1회 측정 데이터 파일은 최대 12GB(약 1.5GW/ch, 4채널 기록 시)까지 저장합니다.

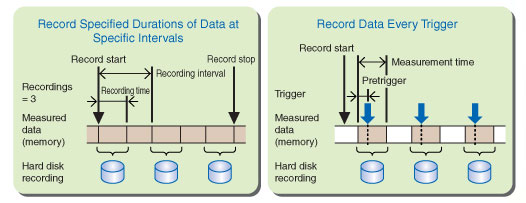

지정한 시간 간격으로 기록하는 모드와 트리거마다 기록하는 모드의 하드 디스크 기록 설정 개념도

필요한 데이터만 자동 기록

프리런 측정에서는 기록 시작(즉시·시간·알람), 기록 종료(연속·시간·기록 시간·알람), 반복(기록 간격·횟수)을 지정합니다. 트리거 측정은 트리거마다 측정 데이터를 기록합니다. 내장 메모리 데이터를 PC 하드 디스크에 수동으로 저장할 수도 있습니다.

내장 메모리 기록 시간

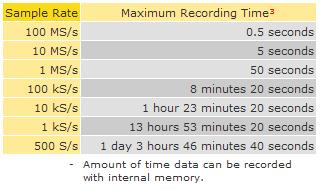

1모듈 2채널, 트리거 모드 싱글 측정 기준으로 100MS/s에서 0.5초, 100kS/s에서 8분 20초, 1kS/s에서 13시간 53분 20초, 500S/s에서 1일 3시간 46분 40초를 기록합니다.

독립형 사용과 동기 운전

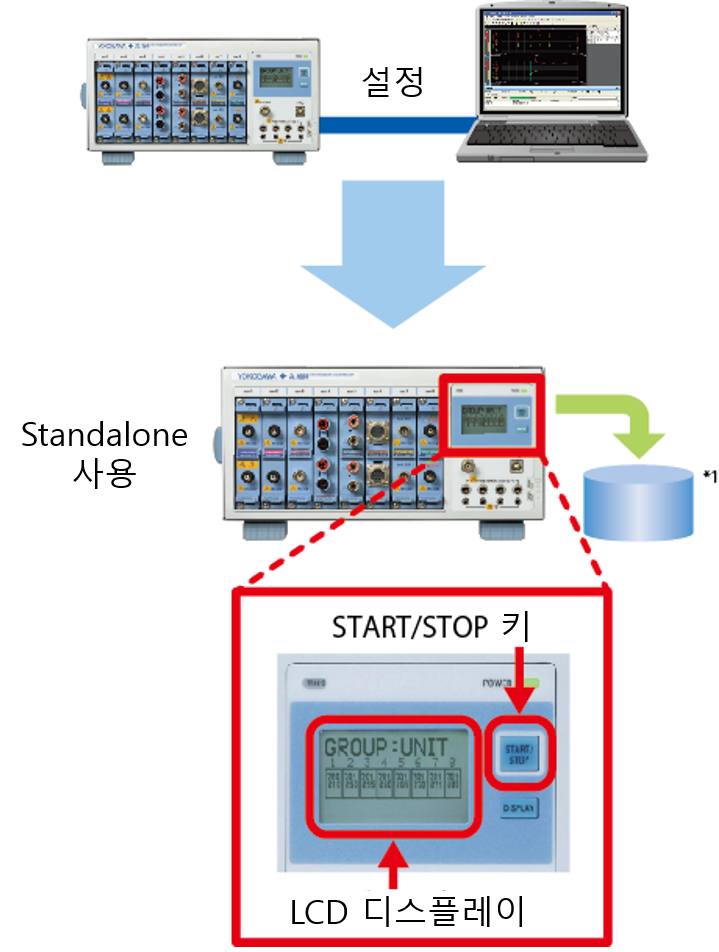

SL1000 단독 측정 설정 후 START/STOP 키와 LCD 디스플레이로 독립 동작하는 모습

본체만으로 측정하는 스탠드얼론

설정한 뒤에는 SL1000 본체만으로 측정합니다. START/STOP 키나 외부 REMOTE 입력으로 측정과 기록을 시작하고 멈춥니다. 본체 LCD로 시스템 상태, 모듈 상태, 통신 파라미터를 확인합니다.

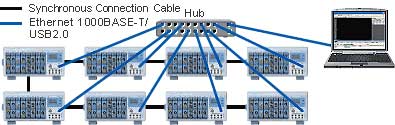

SL1000 8대를 동기 케이블과 이더넷 허브로 연결하고 PC에 접속한 128채널 구성도

최대 128채널(16ch × 8대) 동기

전 128채널이 동시에 최고 100MS/s로 동작합니다. 측정 그룹을 4개까지 설정하고, 트리거와 알람은 모든 유닛의 채널을 조합해 겁니다. PC 하드 디스크 기록은 100kS/s × 16ch 기준으로 10kS/s × 128ch까지 지원합니다.

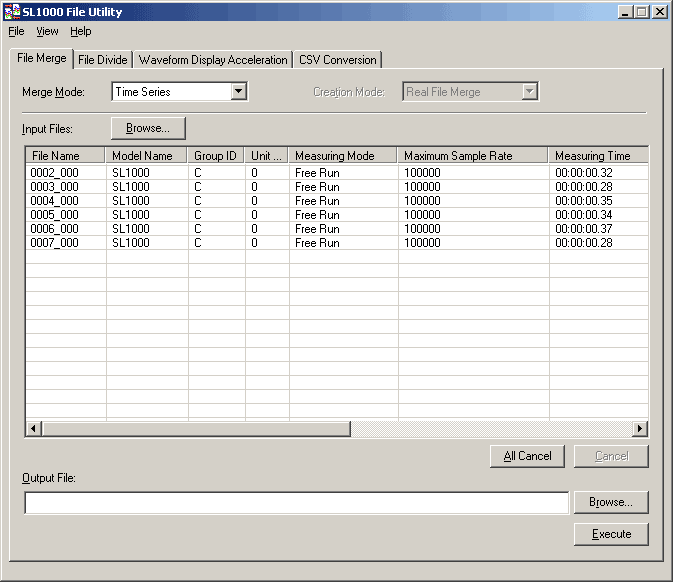

SL1000 파일 유틸리티

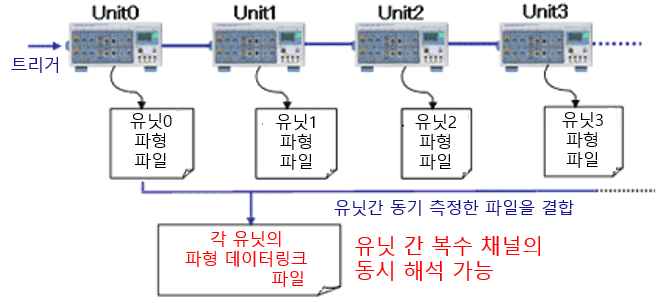

파일 결합(시간·채널), 파일 분할, CSV 변환을 지원합니다. 유닛마다 저장한 파형 파일을 합쳐 복수 채널을 동시에 해석합니다.

쉬운 조작 · 다양한 기능

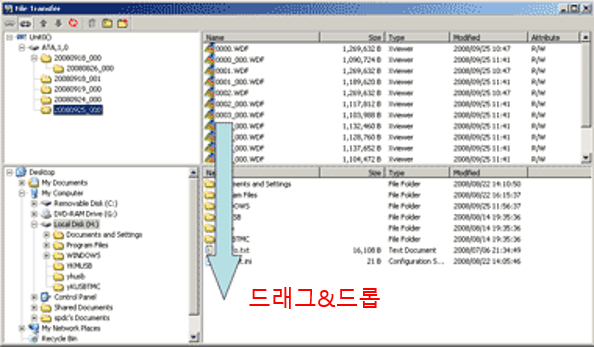

Xviewer 파일 전송 화면에서 SL1000 내장 하드 디스크 파일을 PC로 끌어다 놓는 모습

내장 HD 파일 전송

Xviewer(표준 첨부) 또는 FTP로 내장 하드 디스크에 접근하고 드래그 앤 드롭으로 파일을 옮깁니다.

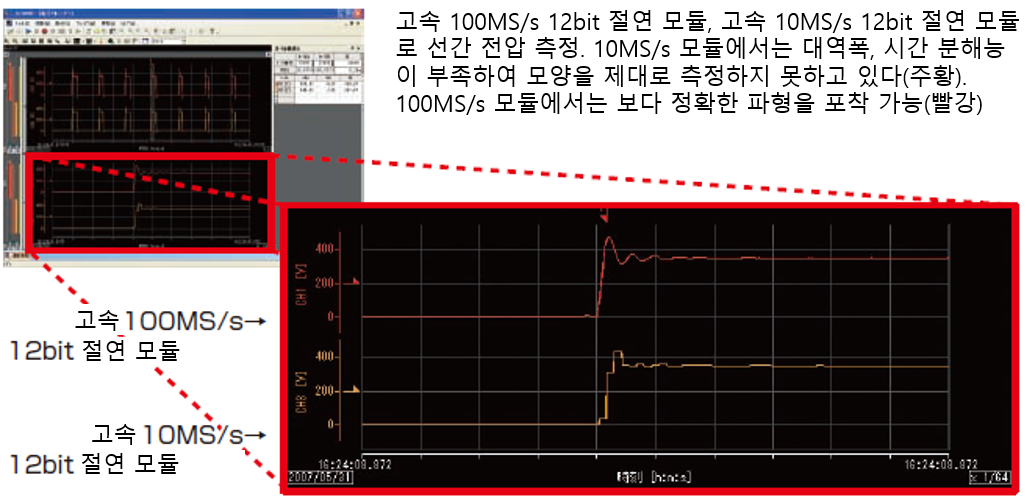

100MS/s 12비트 절연 모듈과 10MS/s 12비트 모듈로 측정한 서지 전압 파형을 줌으로 비교하는 화면

고속 현상 확인

100MS/s 모듈과 10MS/s 모듈의 줌 파형을 나란히 확인해 고속 전압 현상을 놓치지 않습니다.

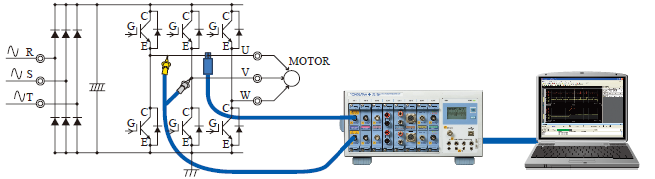

인버터 · 모터 측정

인버터 구동 회로의 고전압 신호를 절연 입력으로 안전하게 측정합니다.

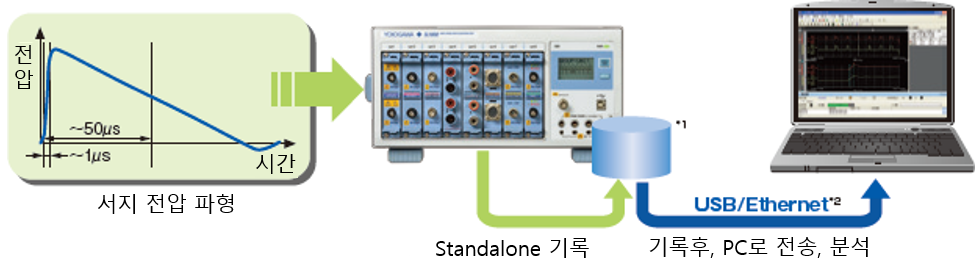

서지 전압 파형을 단독 기록하고 USB 이더넷으로 PC에 전송해 분석하는 구성도

서지 전압 기록

본체 단독 기록 후 USB 또는 이더넷으로 PC에 전송해 분석합니다.

충격 파형 기록

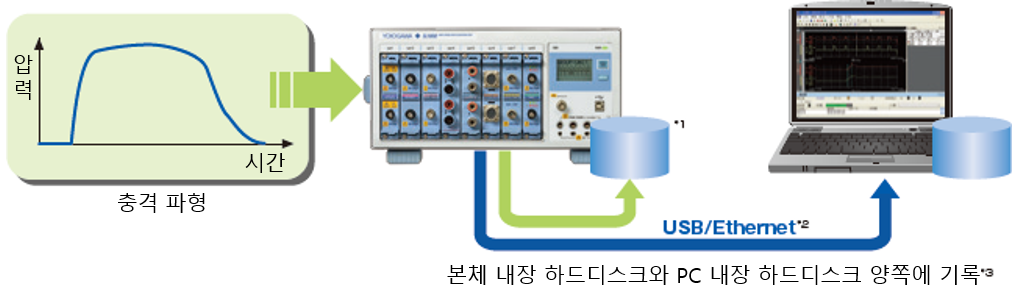

본체 내장 하드 디스크와 PC 양쪽에 기록해 중요한 데이터를 보호합니다.

파일 결합 · 변환

측정 파일을 결합하고 분할하며, 아스키·바이너리·CSV 형식으로 변환합니다.

마크 기능(모니터 파형에 코멘트 입력 후 Xviewer로 재표시), 실시간 XY 표시, 줌·히스토리 파형 자동 재생, 어큐뮬레이트/스냅샷 기능도 지원합니다.

주요 사양

입력 모듈 슬롯	8슬롯 (13종 스코프코더 시리즈 플러그인 모듈)
채널 수	1대 16채널, 최대 8대 연결 시 128채널
최고 샘플 속도	100MS/s (최단 샘플 주기 10ns), 12비트 · 대역 20MHz (720211 모듈)
절연 입력	1kV 절연 (702902 10:1 / 700929 10:1 / 701947 100:1 프로브 조합 시)
멀티 샘플 레이트	동시에 최대 4종류의 샘플 속도
실시간 하드 디스크 기록	최고 1.6MS/s (100kS/s × 16ch), PC 하드 디스크 또는 내장 하드 디스크(/HD1)
인터페이스	USB 2.0, 이더넷 1000BASE-T(/C10 옵션)
표준 첨부 소프트웨어	획득 소프트웨어, 파형 뷰어 Xviewer, Setup Wizard
표시	본체 LCD(시스템·모듈·통신 상태), PC 모니터 실시간 파형 (GIGAZoom 엔진)
