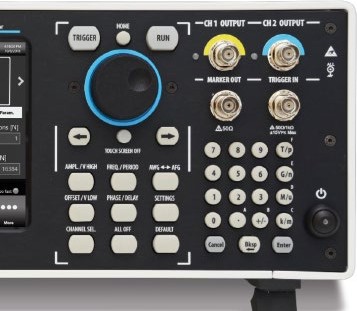

TELEDYNE TEST TOOLS · ARBITRARY WAVEFORM GENERATOR
T3AWG2K 시리즈
2채널 · 150 MHz · 16비트 임의 파형 발생기
16비트 분해능, 600 MS/s(2배 보간 1.2 GS/s) 샘플링, 채널당 128 Mpts 메모리를 갖춘 2채널 임의 파형 발생기입니다. T3AWG2152-D는 8채널 디지털 출력을 포함합니다.
150 MHz 대역폭 | 16 bit 수직 분해능 | 1.2 GS/s 샘플링 (2x 보간) | 6 Vpp 출력 (50 Ω) | 8 CH 디지털 (-D 모델) |
모델 구성
| 모델 | 채널 | 디지털 채널 |
|---|---|---|
| T3AWG2152 | 2채널 | - |
| T3AWG2152-D | 2채널 | 8채널 |
※ 전 모델 공통: 150 MHz, 16비트, 600 MS/s(2x 보간 1.2 GS/s), 채널당 128 Mpts, 출력 0~6 Vpp(50 Ω)/0~12 Vpp(Hi-Z).
T3AWG2K의 이로운 점

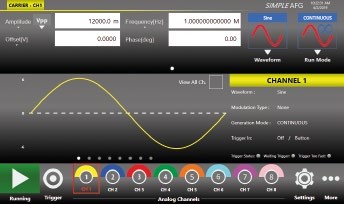

01 · 다기능 AFG 사인 · 사각 · 펄스 · 변조 내장 파형과 변조·스윕·버스트 모드로 다양한 테스트 신호를 손쉽게 생성합니다. |  |

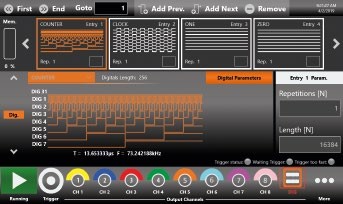

 | 02 · TrueArb · 시퀀서 긴 시퀀스 신호 파형 시퀀서로 재생 시간이 긴 신호와 복잡한 패턴을 생성합니다. |

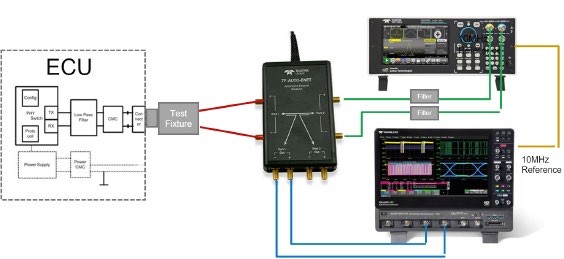

03 · ECU · 임베디드 테스트 아날로그 + 디지털 -D 모델의 8채널 디지털 출력으로 ECU, 임베디드 시스템을 아날로그와 디지털 신호로 함께 테스트합니다. |  |

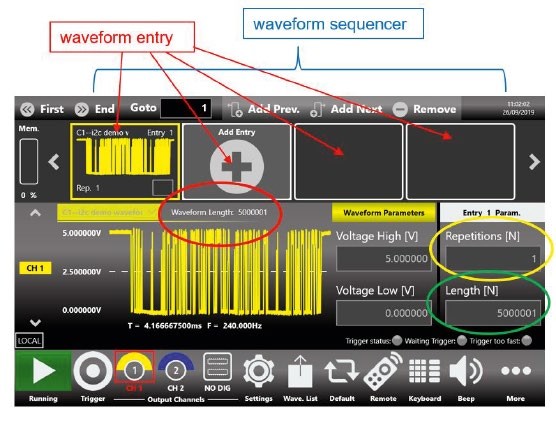

 | 04 · 파형 편집 시퀀스 · 파형 편집 소프트웨어 파형 편집 소프트웨어로 파형과 시퀀스를 만들고 바로 출력합니다. |
주요 사양
| 주요 사양 | |
| 채널 | 2채널 (-D: + 디지털 8채널) |
| 대역폭 | 150 MHz |
| 샘플링 속도 | 600 MS/s (2x 보간 1.2 GS/s) |
| 수직 분해능 | 16 bits |
| 파형 메모리 | 채널당 128 Mpts |
| 출력 전압 | 0 ~ 6 Vpp (50 Ω), 0 ~ 12 Vpp (Hi-Z) |
| 진폭 정확도 | ±(1.0% |setting| + 10 mV) |
| 타이밍 분해능 | 104 ps |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
기본 구성품
| 전 모델 공통 | 본체, 전원 코드, 시작 가이드, 교정 성적서 |
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
