9240-GPIB
BK Precision 9240-GPIB는 최대 32 V, 8 A 범위에서 120 W를 멀티레인지로 공급하는 2U 하프랙 DC 전원공급기입니다. 1 mVrms 이하의 낮은 노이즈와 배터리 충전 모드, USB 메모리 직접 로깅을 갖춰 저전압 회로 개발과 생산 시험에 두루 쓰입니다. 기본 USB·LXI LAN에 GPIB 인터페이스가 추가된 모델이라 기존 GPIB 기반 시험 시스템에 바로 연결할 수 있습니다.
32 V/8 A 멀티레인지, 1 mVrms 저잡음 120 W 전원 (GPIB 탑재)

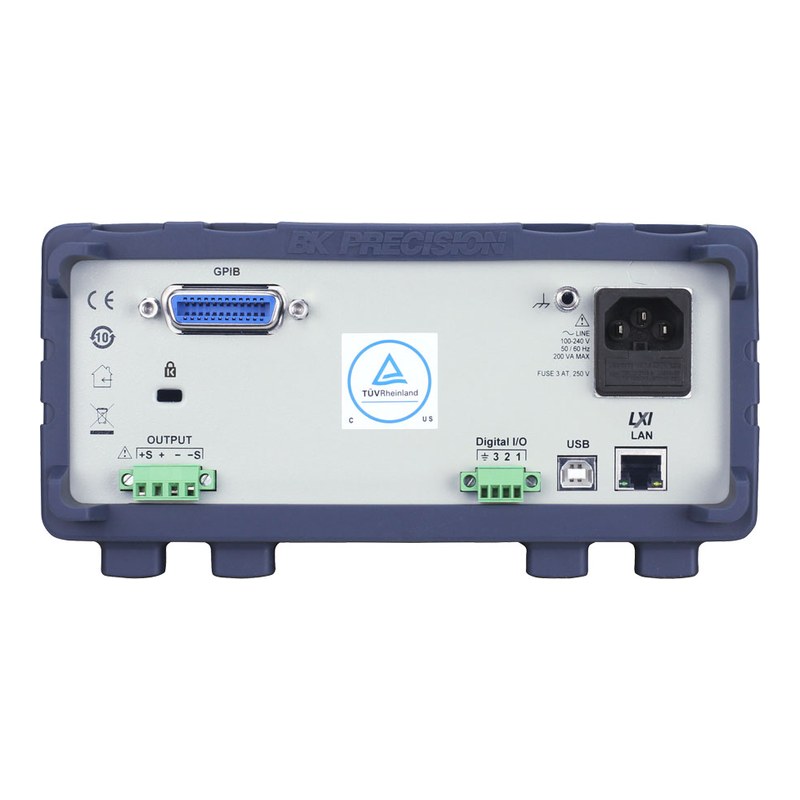

4.3인치 LCD에 설정값과 측정 전압·전류·전력이 함께 표시되고, 숫자 키패드와 로터리 노브로 정밀하게 설정합니다. 후면 디지털 I/O 단자로 트리거 입출력, 리모트 인히빗, 전압 이상 신호를 연결할 수 있습니다.
9240 시리즈 데이터시트 (영문)자료실에서 보기 ›9240-GPIB의 특징
멀티레인지 출력
32 V·8 A 한계 안에서 120 W를 전압·전류 조합에 맞춰 쓸 수 있어 고정 정격 전원보다 활용 폭이 넓습니다.
배터리 충전 모드
충전 전압·전류 제한·종료 전류를 설정하고, 시간·Ah·Wh 기준 정지 조건으로 배터리와 전원을 함께 보호합니다.
고급 리스트 모드
프로그램당 100스텝, 10개 프로그램을 저장하며 슬루율 조정과 스텝별 트리거 출력으로 외부 장비와 동기화합니다.
GPIB 인터페이스 탑재
USB(USBTMC·가상 COM)와 LXI 호환 LAN에 GPIB가 더해져 기존 IEEE-488 시험 랙에 그대로 통합됩니다.
제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 리플(rms) | 인터페이스 |
|---|---|---|---|---|---|
| 9240 | 0~32 V | 0~8 A | 120 W | ≤ 1 mVrms | USB, LAN |
| 9240-GPIB (이 상품) | 0~32 V | 0~8 A | 120 W | ≤ 1 mVrms | USB, LAN, GPIB |
| 9241 | 0~60 V | 0~4 A | 120 W | ≤ 2 mVrms | USB, LAN |
| 9241-GPIB | 0~60 V | 0~4 A | 120 W | ≤ 2 mVrms | USB, LAN, GPIB |
| 9242 | 0~60 V | 0~10 A | 200 W | ≤ 2 mVrms | USB, LAN |
| 9242-GPIB | 0~60 V | 0~10 A | 200 W | ≤ 2 mVrms | USB, LAN, GPIB |
이런 현장에 적합합니다
저전압 회로 개발
5 V·12 V 보드에 8 A까지 저잡음 전원 공급
리튬 배터리 충전
배터리 충전 모드로 셀·소형 팩 충전 및 Ah·Wh 기록
교육 기관
피복형 바나나 플러그 단자로 안전한 실습
생산 시험
리스트 모드와 트리거 출력으로 외부 장비와 동기화
9240-GPIB 주요 사양
| 모델 | 9240-GPIB |
|---|---|
| 출력 채널 | 1채널 (절연·플로팅, 멀티레인지) |
| 출력 전압 | 0~32 V |
| 출력 전류 | 0~8 A |
| 최대 출력 전력 | 120 W |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 3 mV / 전류 ≤ 0.01 % + 3 mA (리모트 센스 연결 시) |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 2 mV / 전류 ≤ 0.01 % + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 1 mVrms, ≤ 5 mVpp / 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 1 mV / 1 mA |
| 설정·측정 정확도 | 전압 0.03 % + 4 mV / 전류 0.1 % + 5 mA |
| 온도 계수 | 전압 6.4 mV/°C / 전류 1.6 mA/°C |
| 상승 시간 | 10 ms (전부하·무부하) |
| 하강 시간 | 10 ms (전부하), 250 ms (무부하) |
| 과도 응답 | 0.5 ms (부하 50↔100 % 변동 시 정격의 0.5 % 이내 복귀) |
| OVP 범위 | 35.2 V (정확도 320 mV) |
| OCP 범위 | 8.8 A (정확도 80 mA) |
| 보호 기능 | OVP, OCP, OTW/OTP, 키 잠금, 리모트 인히빗 |
| 리모트 센스 보상 | 1 V |
| 명령 응답 시간 | 10 ms (일반) |
| 인터페이스 | USB (USBTMC·가상 COM), LAN (LXI 1.5), GPIB |
| 입력 전원 | 100~240 VAC ± 10 %, 47~63 Hz, 최대 200 VA (역률 0.98/115 VAC, 0.94/230 VAC) |
| 크기 (W x H x D) | 213 x 88 x 330 mm |
| 무게 | 5 kg |
| 사용 온도 | 0~40 °C (보관 -10~70 °C) |
| 기본 구성품 | 전원 코드 |
| 옵션 | RK2US 랙마운트 키트 |
※ 제조사 데이터시트(9240 Series Datasheet, v031423) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
