BK PRECISION · DC 전자로드 모듈
MDL4U200B
BK Precision MDL4U200B는 80 V, 40 A, 200 W 1채널 DC 전자로드 모듈로 MDL4U200의 신형(B) 버전입니다. 전면 입력 단자가 추가되었고 기존 MDL4U 모듈과 같은 MDL4U001 메인프레임에서 함께 사용할 수 있습니다.
80 V최대 입력 전압
40 A최대 입력 전류
200 W최대 전력
CC/CV/CR/CW동작 모드
전면 단자를 더한 40 A·200 W 신형 모듈
전면 입력·감지 단자(최대 15 A)와 후면 입력 단자 중 편한 쪽으로 연결합니다. LAN, GPIB, USB, RS232와 SCPI로 원격 제어하며 LabVIEW 드라이버와 PC 운용 소프트웨어가 포함됩니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U200B의 특징
40 A에서 1 V 동작
최소 동작 전압 1 V @ 40 A, 0.10 V @ 4 A로 저전압 대전류 소스를 시험합니다.
전면·후면 입력 단자
벤치에서는 전면 단자, 랙 시스템에서는 후면 단자로 상황에 맞게 배선합니다.
PC 운용 소프트웨어
코드 작성 없이 시퀀스 실행, 전압·전류·전력 로깅과 스프레드시트 내보내기가 가능합니다.
하위 호환
기존 MDL4U 모듈과 한 메인프레임에 섞어 장착해 시스템을 단계적으로 업그레이드합니다.

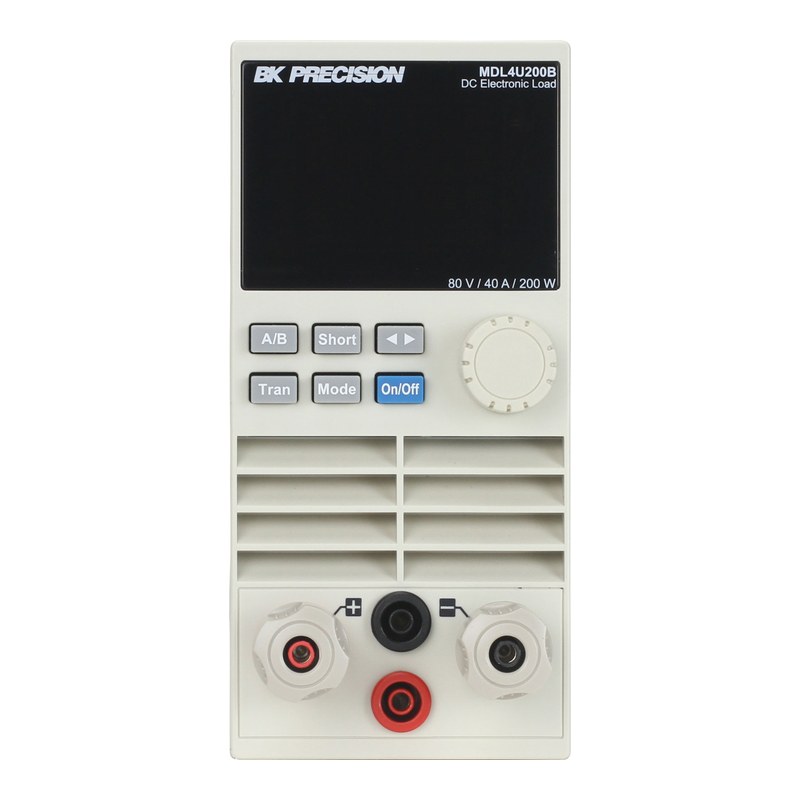

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B (이 상품) | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
DC-DC 컨버터
부하 레귤레이션·과도 응답 시험
연료전지·태양전지
저전압 영역 출력 특성 평가
소형 배터리
CC/CW 방전 시험
교육·연구실
벤치 환경 전원 특성 실험
MDL4U200B 주요 사양
| 모델 | MDL4U200B |
|---|---|
| 구성 형태 | 1채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0~80 V |
| 입력 전류 | Low 0~4 A / High 0~40 A |
| 입력 전력 | 200 W |
| 채널 | 1 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.10 V @ 4 A (Low) / 1 V @ 40 A (High) |
| CV 레인지 | Low 0.1~18 V / High 0.1~80 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.05% + 0.02% F.S.) / High ± (0.05% + 0.025% F.S.) |
| CC 분해능·정확도 | 0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.05~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 200 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.25 A/µs (Low) / 0.001~2.5 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~80 V, 분해능 0.1 mV / 1 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~4 A / High 0~40 A, 분해능 0.01 mA / 0.1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 200 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 200 W, OCP 4.4 A / 44 A (Low/High), OVP 82 V, OTP 85 °C, 역전압 보호 |
| 단락 (전형값) | CC 4 A / 40 A (Low/High), CV 0 V, CR 25 mΩ |
| 입력 단자 임피던스 | 300 kΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
