9173B
BK Precision 9173B는 채널마다 0~10 V/10 A, 0~20 V/5 A 듀얼 레인지를 갖춘 2채널 프로그래머블 DC 전원공급기로, 총 200 W를 출력합니다. 두 채널을 독립적으로 켜고 끌 수 있어 디지털 코어 전원과 I/O 전원을 동시에 공급하는 시험에 알맞습니다.
채널당 10 A, 두 출력을 독립 제어하는 200 W 2채널 전원
전면 숫자 키패드로 전압·전류를 바로 입력하고, 표시창에서 측정값과 설정값을 함께 확인합니다. 기본 USB에 옵션 카드로 GPIB/LAN·RS485를 더하면 웹 서버, 텔넷, 최대 31대 연동 제어까지 쓸 수 있습니다.
9170B/9180B 시리즈 데이터시트 (영문)자료실에서 보기 ›9173B의 특징
듀얼 레인지 출력
Low 레인지(10 V/10 A)와 High 레인지(20 V/5 A)를 골라 쓸 수 있어 전압이 더 필요한지 전류가 더 필요한지에 맞춰 한 대로 대응합니다. 설정값에 따라 레인지가 자동으로 선택됩니다.
저잡음·고속 응답
전압 리플·노이즈 ≤ 0.35 mVrms, ≤ 3 mVpp, 과도 응답 ≤ 50 µs로 부하가 급변해도 출력이 빠르게 안정됩니다.
채널별 독립 출력 제어
두 채널에 각각 출력 ON/OFF 버튼이 있어 전원 투입 순서를 직접 조작하며 시험할 수 있습니다.
모듈형 인터페이스 카드
USB가 기본이며 GPIB/LAN, RS232, RS485, 디지털 I/O·아날로그 제어(DR2DIO) 카드를 케이스를 열지 않고 추가할 수 있습니다.

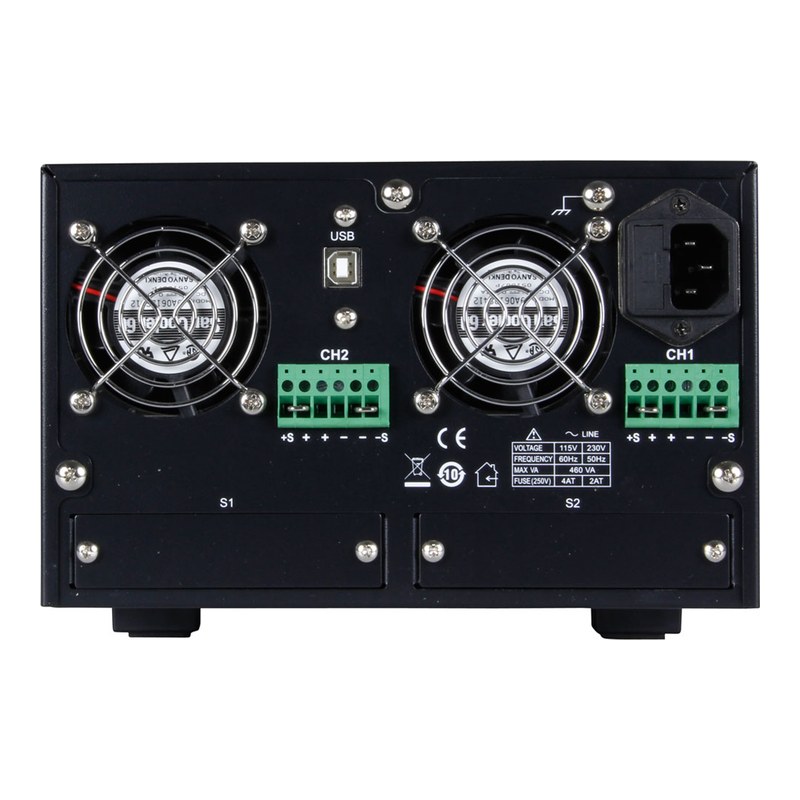

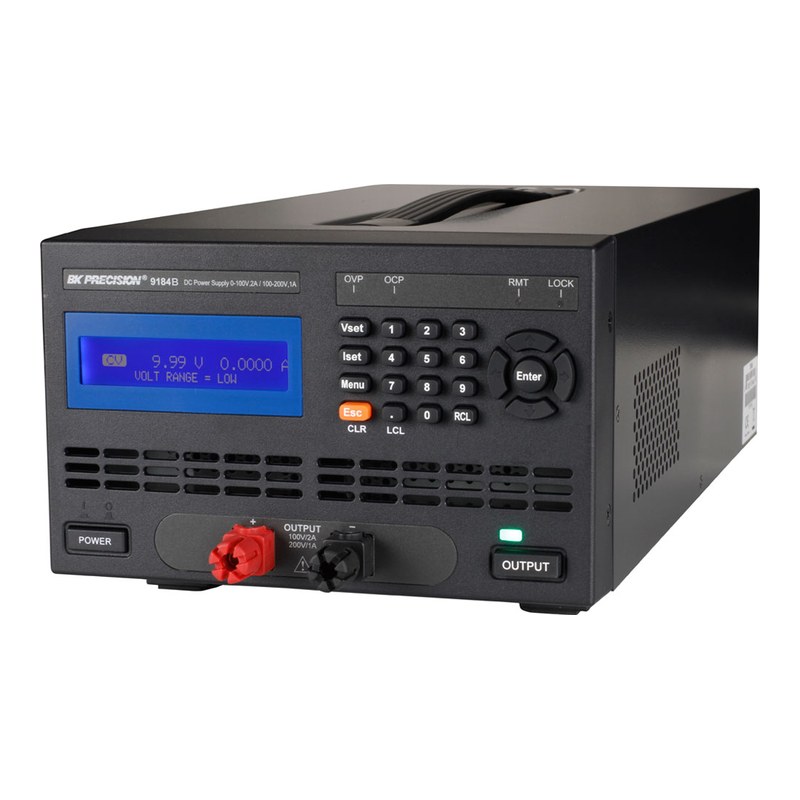

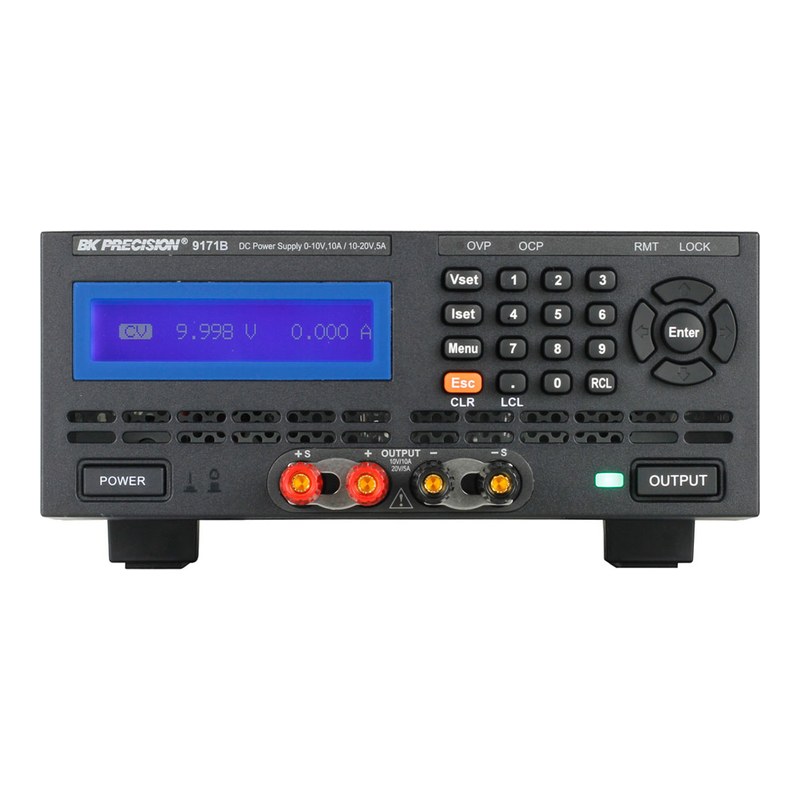

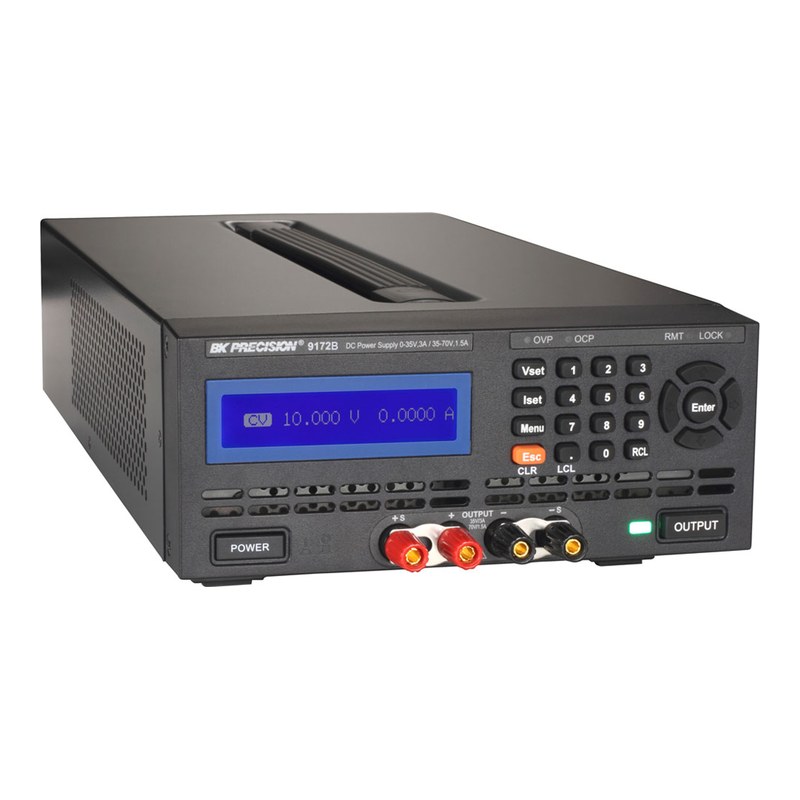

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 채널 | Low 레인지 | High 레인지 | 최대 전력 | 랙 높이 |
|---|---|---|---|---|---|
| 9171B | 1CH | 0~10 V / 10 A | 0~20 V / 5 A | 100 W | 2U |
| 9172B | 1CH | 0~35 V / 3 A | 0~70 V / 1.5 A | 105 W | 2U |
| 9173B (이 상품) | 2CH | 0~10 V / 10 A | 0~20 V / 5 A | 200 W | 3U |
| 9174B | 2CH | 0~35 V / 3 A | 0~70 V / 1.5 A | 210 W | 3U |
| 9181B | 1CH | 0~18 V / 8 A | 0~36 V / 4 A | 144 W | 2U |
| 9182B | 1CH | 0~10 V / 20 A | 0~20 V / 10 A | 200 W | 3U |
| 9183B | 1CH | 0~35 V / 6 A | 0~70 V / 3 A | 210 W | 3U |
| 9184B | 1CH | 0~100 V / 2 A | 0~200 V / 1 A | 200 W | 3U |
| 9185B | 1CH | 0~400 V / 0.5 A | 0~600 V / 0.35 A | 210 W | 3U |
이런 현장에 적합합니다
멀티 레일 보드 시험
코어·I/O 전원을 두 채널로 나눠 동시에 공급
전원 시퀀스 확인
채널별 출력 ON/OFF 버튼으로 투입 순서 시험
자동 시험 장비
DR2DIO 카드로 두 채널을 아날로그 신호로 제어
교육·실험실
저잡음 2채널 출력으로 회로 실습
9173B 주요 사양
| 모델 | 9173B |
|---|---|
| 출력 채널 | 2채널 |
| Low 레인지 | 0~10 V, 0~10 A |
| High 레인지 | 0~20 V, 0~5 A |
| 최대 출력 전력 | 200 W (2채널 합계) |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 1 mV / 전류 ≤ 0.01 % + 250 µA |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 1 mV / 전류 ≤ 0.01 % + 250 µA (리모트 센스 연결 시) |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 0.35 mVrms, ≤ 3 mVpp / 전류 ≤ 2 mArms (커먼 모드 ≤ 1.5 µArms) |
| 설정·측정 분해능 | 1 mV / 1 mA |
| 설정·측정 정확도 | 전압 ≤ 0.05 % + 5 mV / 전류 ≤ 0.1 % + 2 mA |
| 온도 계수 (°C당) | 전압 ≤ 0.005 % + 1 mV / 전류 ≤ 0.01 % + 3 mA |
| 과도 응답 시간 | ≤ 50 µs (15 mV 이내 복귀), 전부하↔반부하 변동 시 |
| 상승·하강 시간 (전부하) | ≤ 8 ms / ≤ 8 ms (무부하 하강 ≤ 250 ms) |
| 정착 시간 / 측정 시간 | ≤ 30 ms / ≤ 5 ms |
| 안정도 (8시간) | 전압 ≤ 0.02 % + 2 mV / 전류 0.1 % + 1 mA |
| 명령 처리 시간 | ≤ 10 ms (일반) |
| 보호 기능 | OVP (정확도 ≤ 0.5 % + 0.1 V), OCP (정확도 ≤ 0.5 % + 0.1 A), 응답 ≤ 1 ms, 키 잠금 |
| 리스트 모드 / 메모리 | 10개 시퀀스, 총 150스텝 / 설정 10개 저장 |
| 특수 모드 | LED 모드, 자동 레인지 선택 |
| 인터페이스 | USB 기본 / 옵션 카드: GPIB·LAN(DRGL), RS232(DRRS232), RS485(DRRS485), 디지털 I/O·아날로그 제어(DR2DIO) |
| 입력 전원 | 115/230 VAC ± 10 %, 47~63 Hz |
| 크기 (W x H x D) | 210 x 130.5 x 415 mm (3U 랙 높이) |
| 무게 | 10.5 kg |
| 사용 온도 | 0~40 °C, 75 % R.H. 미만 |
| 보관 온도 | -10~70 °C, 85 % R.H. 미만 |
| 기본 구성품 | 전원 코드, USB 케이블(A-B), 라인 퓨즈 |
※ 제조사 데이터시트(9170B & 9180B Series Datasheet, v062425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
