9115-AT
BK Precision 9115-AT는 0~80 V, 0~60 A, 1200 W 멀티레인지 출력에 DIN 40839, ISO 16750-2:2012(E) 규격 자동차 전원 시험 파형을 내장한 프로그래머블 DC 전원공급기입니다. 12 V·24 V 시스템의 시동 모터 전압 강하, 짧은 전압 강하, 리셋 동작, 크랭킹 시동 프로파일을 버튼 몇 번으로 재현합니다. GPIB를 포함한 USB·RS232·RS485 인터페이스로 전장품 자동 시험 시스템에도 연결됩니다.
DIN 40839·ISO 16750-2 시험 파형 내장 1200 W
전면 키패드와 노브로 자동차 시험 파형을 선택·설정하고 일반 전원공급기처럼 전압·전류를 직접 입력해 쓸 수도 있습니다. USB·RS232·RS485·GPIB로 SCPI 원격 제어를 하며, PC 소프트웨어로 시퀀스 생성과 데이터 기록을 합니다.
9115 시리즈 데이터시트 (영문)자료실에서 보기 ›9115-AT의 특징
DIN 40839 (ISO 7637) 시동 곡선
12 V 또는 24 V 시스템 전압 시퀀스로 시동 모터 회로가 일으키는 공급 전압 저하를 모사합니다.
ISO 16750-2 시험 파형
다른 회로의 퓨즈 용단을 모사하는 짧은 전압 강하, 리셋 동작 전압 강하, 크랭킹 시동 프로파일 시험을 내장했습니다.
1200 W 멀티레인지
80 V, 60 A 범위 안의 모든 전압·전류 조합에서 1200 W 정격 출력을 내므로 일반 대전류 전원으로도 씁니다.
GPIB 포함 4종 인터페이스
USB(USBTMC), RS232, RS485, GPIB로 전장품 시험 랙에 통합하고, RS485로 최대 31대를 제어합니다.

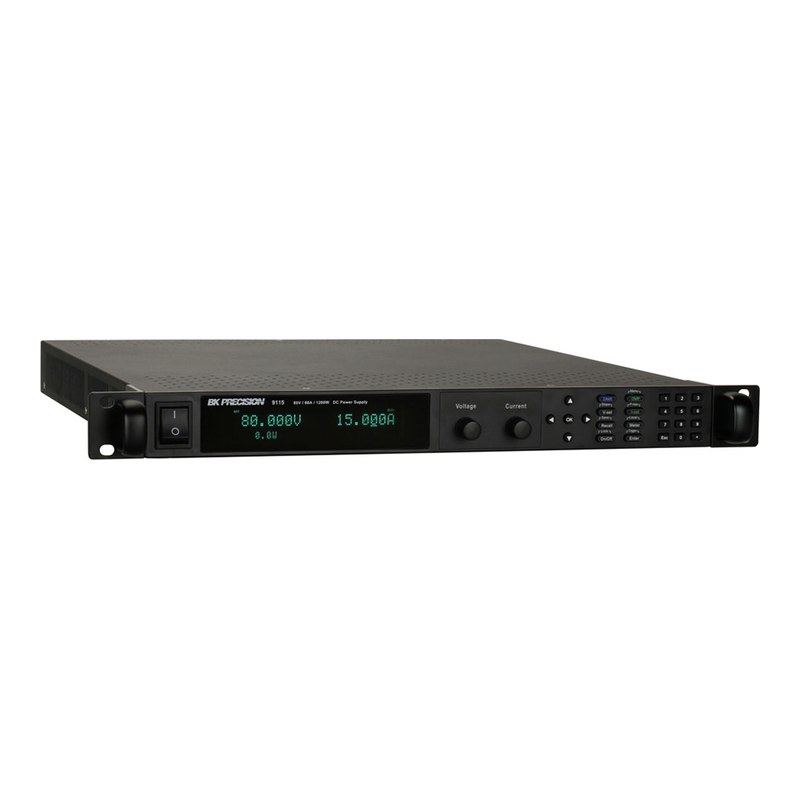

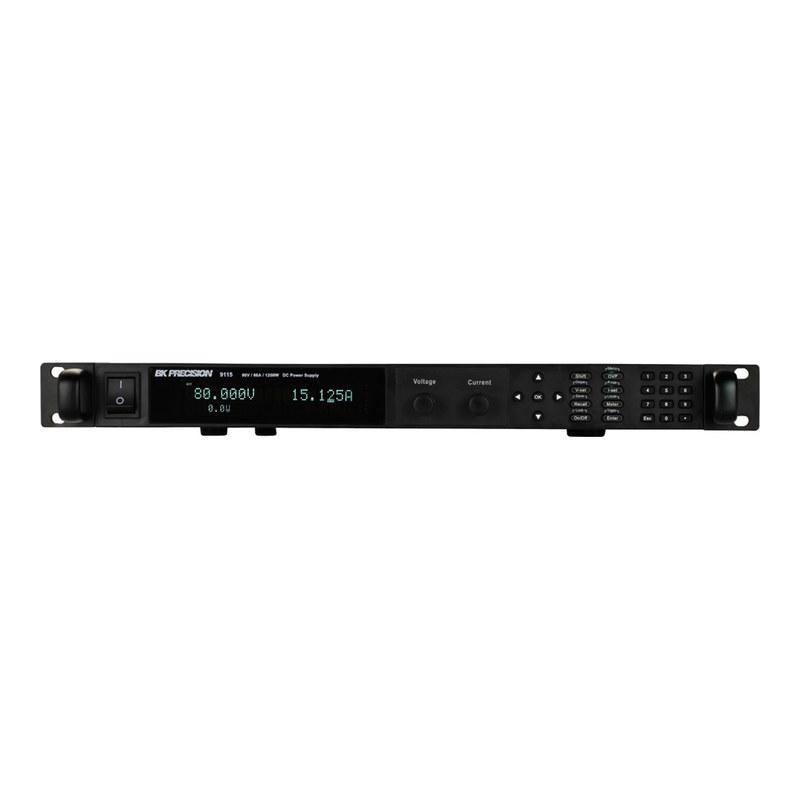

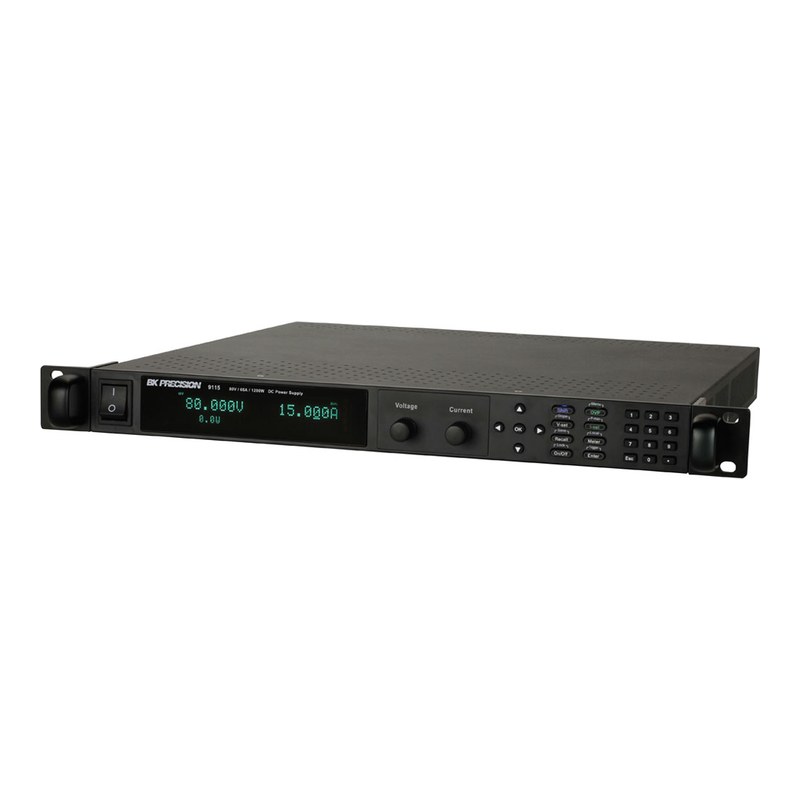

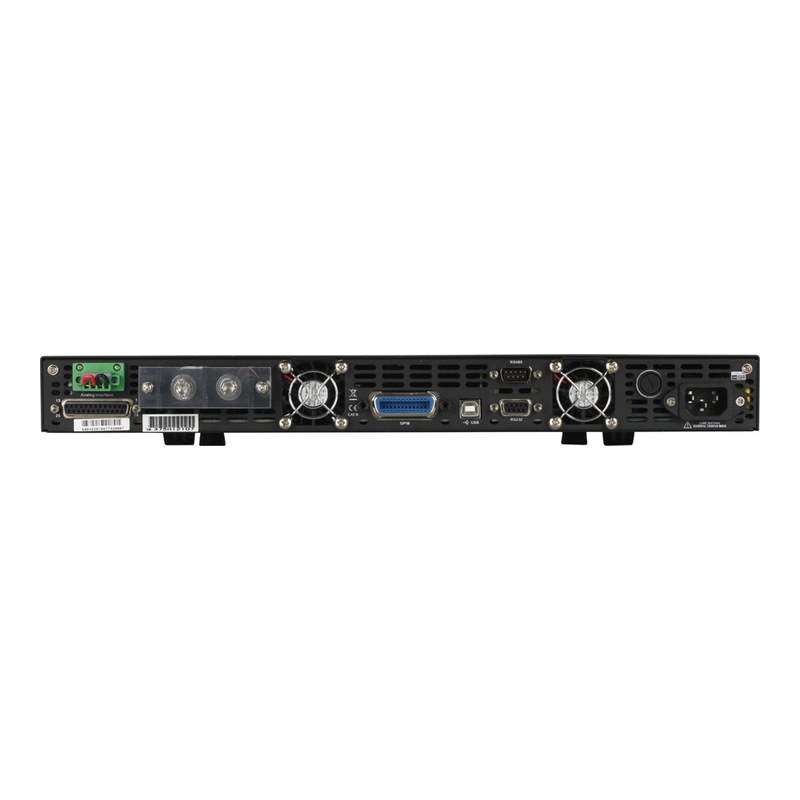

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 출력 전력 | 인터페이스 | 특징 |
|---|---|---|---|---|---|
| 9115 | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 기본형 |
| 9115B | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485 | GPIB 미포함형 |
| 9115-AT (이 상품) | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 자동차 시험 파형 내장 |
| 9116 | 0~150 V | 0~30 A | 1200 W | USB, RS232, RS485, GPIB | 150 V 고전압형 |
이런 현장에 적합합니다
자동차 전장품
ECU·인포테인먼트·조명 모듈의 전원 변동 시험
부품 인증 시험
ISO 16750-2 기반 공급 전압 시험
전장 R&D
시동·크랭킹 조건에서 리셋 동작 검증
생산 검사
차량용 전자 모듈 출하 검사 전원
9115-AT 주요 사양
| 모델 | 9115-AT |
|---|---|
| 출력 | 단일 출력, 멀티레인지 |
| 출력 전압 | 0~80 V |
| 출력 전류 | 0~60 A |
| 최대 출력 전력 | 1200 W |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 0.01% + 5 mV / 전류 0.1% + 10 mA |
| 라인 레귤레이션 | 전압 0.02% + 1 mV / 전류 0.02% + 1 mA |
| 리플 (20 Hz~20 MHz) | 전압 ≤ 60 mVpp / 전류 100 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.02% + 30 mV) / 전류 ±(0.1% + 60 mA) |
| 온도 계수 (0~40 °C) | 출력 전압 0.02% + 30 mV, 전류 0.05% + 10 mA / 측정 전압 0.02% + 30 mV, 전류 0.05% + 5 mA |
| 메모리 | 설정 100개 저장·리콜 |
| 리스트 모드 | 시퀀스당 10스텝, 최대 10시퀀스 (프로그램당 최대 100스텝) |
| 전압 기울기 | 상승·하강 시간 프로그래밍 가능 |
| 자동차 시험 기능 | DIN 40839 (ISO 7637) 시동 곡선(12 V / 24 V), ISO 16750-2:2012(E) 짧은 전압 강하·리셋 동작·시동 프로파일 시험 |
| 보호 기능 | 과전압(OVP), 과전력(OPP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232, RS485, GPIB / SCPI 명령 지원 |
| 아날로그 제어 | DB25 단자, 외부 전압(0~5 V / 0~10 V) 또는 저항(0~5 kΩ / 0~10 kΩ)으로 제어, 전압·전류 모니터 출력 |
| 병렬·직렬 운전 | RS485 마스터/슬레이브 모드, 최대 31대 데이지 체인 제어 |
| 입력 전원 | 115/230 VAC ± 10%, 47~63 Hz |
| 입력 전류 (공칭) / 효율 | 13.8 A (120 VAC) / 7.3 A (220 VAC) / 73% (120 VAC) / 75% (220 VAC) |
| 역률 (전부하) | 0.99 |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 414.5 × 44.5 × 483.2 mm (1U 랙마운트) |
| 무게 | 8.5 kg |
| 기본 구성품 | 사용자 매뉴얼, AC 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(9115/B Series Datasheet, v120621) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
