9141-GPIB
BK Precision 9141-GPIB는 9141의 채널당 0~60 V, 0~4 A, 100 W, 총 300 W 3채널 멀티레인지 출력에 GPIB 인터페이스를 추가한 모델입니다. USB, LXI LAN, GPIB로 어떤 시험 시스템에도 연결되며, 세 채널 직렬 결합으로 최대 180 V까지 출력합니다. 리스트 모드, 채널 커플링, 디지털 I/O로 고전압 다채널 자동 시험을 구성할 수 있습니다.
GPIB 시험 랙용 60 V 3채널, 직렬 180 V

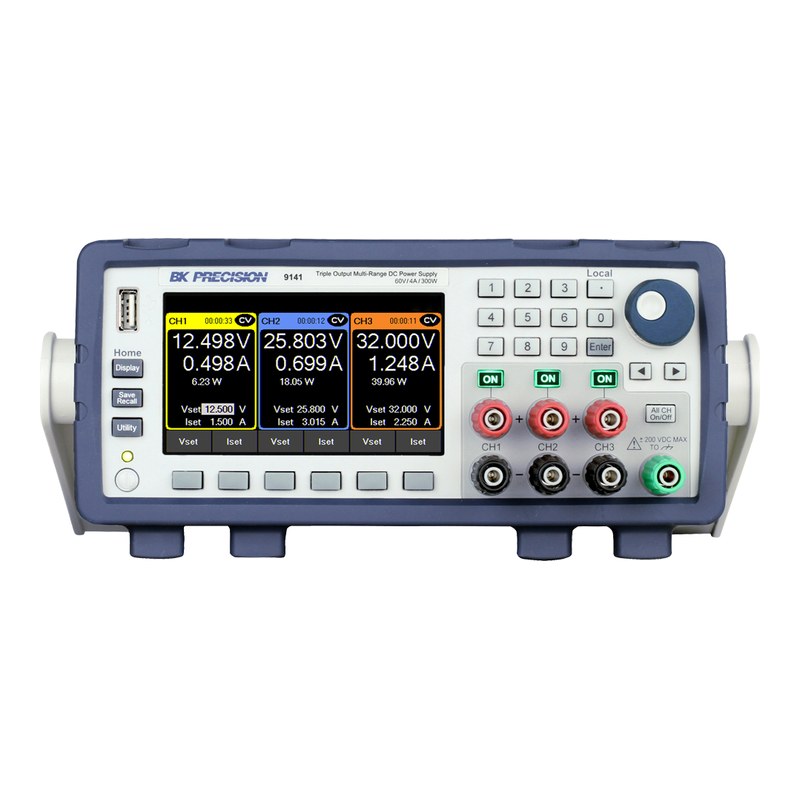

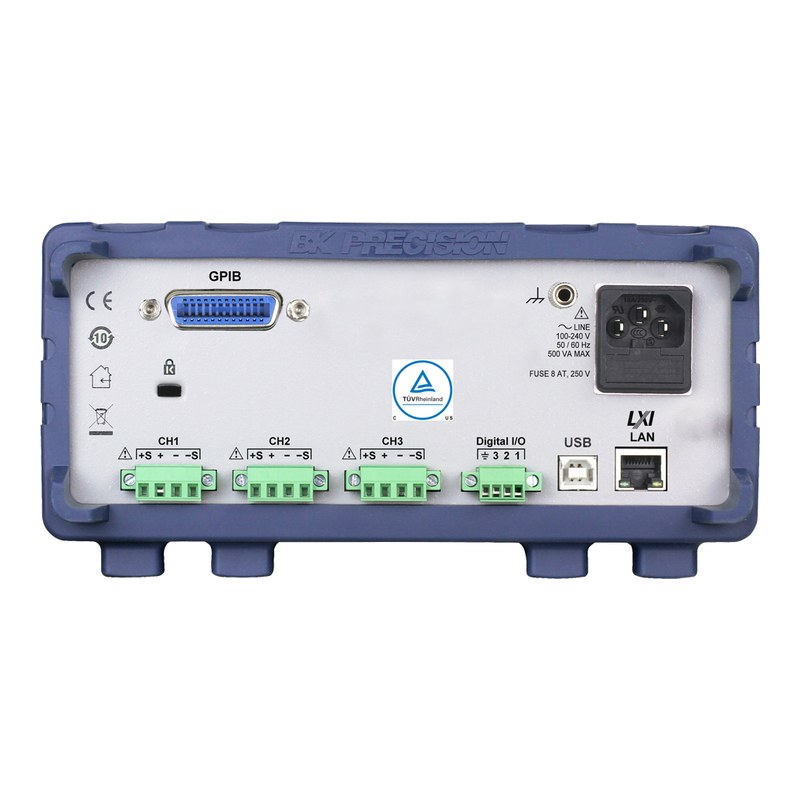

4.3인치 LCD에서 세 채널의 전압·전류·전력을 한 화면에 보고, 숫자 키패드와 로터리 노브로 값을 정밀하게 입력합니다. 전면 USB 호스트 포트로 설정·리스트 프로그램 저장과 데이터 기록을 하고, 후면 채널별 출력 단자는 내부 릴레이로 로컬·원격 센싱을 전환해 점퍼가 필요 없습니다.
9140 시리즈 데이터시트 (영문)자료실에서 보기 ›9141-GPIB의 특징
USB·LAN·GPIB 3종 인터페이스
USBTMC/가상 COM 선택형 USB, LXI 호환 LAN, GPIB를 갖춰 LabVIEW·IVI 드라이버로 시험 시스템에 바로 통합됩니다.
채널당 60 V 멀티레인지
각 채널이 60 V, 4 A 범위의 100 W 곡선을 따르고, 직렬 결합 180 V·병렬 결합 12 A까지 확장됩니다.
리스트 모드와 트리거
프로그램당 100스텝 리스트를 여러 채널에 동시·순차 실행하고, BOST/EOST 트리거로 외부 장비와 동기화합니다.
보호와 보안 기능
OVP·OCP·OTW/OTP, 원격 인히빗, 키 잠금, NISPOM 준수 초기화, 켄싱턴 보안 슬롯을 갖췄습니다.
제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 채널당 전압 | 채널당 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9140 | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN |
| 9140-GPIB | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN, GPIB |
| 9141 | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN |
| 9141-GPIB (이 상품) | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN, GPIB |
이런 현장에 적합합니다
GPIB 자동화 시험
기존 GPIB ATE 랙의 고전압 다채널 전원
48 V 계열 장비
통신·산업 장비 다전원 시험
국방·정부 과제
NISPOM 준수 초기화가 필요한 시험 환경
고전압 R&D
직렬 180 V 결합 고전압 회로 개발
9141-GPIB 주요 사양
| 모델 | 9141-GPIB |
|---|---|
| 출력 채널 | 3채널 (갈바닉 절연·플로팅), 멀티레인지 |
| 채널당 출력 전압 | 0~60 V |
| 채널당 출력 전류 | 0~4 A |
| 채널당 최대 출력 전력 | 100 W |
| 총 출력 전력 | 300 W |
| 채널 결합 | 직렬 최대 180 V / 병렬 최대 12 A |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 10 mVp-p / ≤ 2 mVrms, 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 8 mV) / 전류 ±(0.1% + 3 mA) |
| 결합 모드 정확도 | 직렬 전압 0.03% + 24 mV, 전류 0.1% + 3 mA / 병렬 전압 0.03% + 8 mV, 전류 0.1% + 9 mA |
| 온도 계수 | 전압 12 mV/°C / 전류 0.8 mA/°C |
| 출력 응답 시간 | 상승(10~90%) 전부하 20 ms, 무부하 20 ms / 하강(90~10%) 전부하 20 ms, 무부하 250 ms |
| 과도 응답 시간 (부하 50~100% 변화, 0.5% 이내 복귀) | 0.5 ms |
| OVP / OCP | OVP 범위 66 V, 정확도 600 mV / OCP 범위 4.4 A, 정확도 40 mA |
| 기타 보호·안전 | 과열 경고·보호(OTW/OTP), 키 잠금, 원격 인히빗, 전압 폴트 |
| 원격 센싱 보상 | 1 V |
| 인터페이스 | USB (USBTMC 호환 / 가상 COM 선택), LXI 호환 LAN, GPIB |
| 입력 전원 | 100~240 VAC ± 10%, 47~63 Hz, 최대 500 VA |
| 역률 | 0.98 (115 VAC) / 0.94 (230 VAC) |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 213 × 88 × 330 mm (2U 하프랙) |
| 무게 | 5 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(9140 Series Datasheet, v062325) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
