BK PRECISION · 1U 프로그래머블 DC 전원공급기
XLN8018
BK Precision XLN8018은 0~80 V, 최대 18 A를 1440 W로 공급하는 1U 프로그래머블 DC 전원공급기입니다. 48~72 V급 장비까지 여유 있게 다룰 수 있는 전압 범위와 2 mV / 1 mA 설정 분해능을 갖췄습니다. 최대 4대 직렬·병렬 연결로 더 높은 전압이나 전류가 필요할 때 확장할 수 있습니다.
80 V최대 출력 전압
18 A최대 출력 전류
1440 W최대 출력 전력
1U랙 높이
80 V까지 여유 있게, 1440 W 1U 시스템 전원

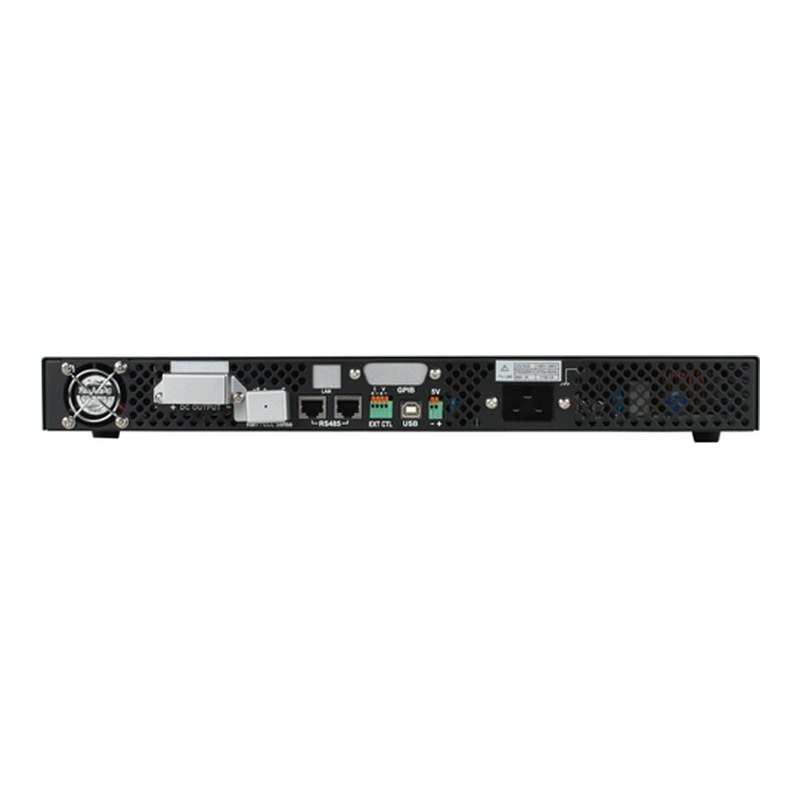

설정값과 측정값을 동시에 보여주는 디스플레이와 키패드·노브로 벤치에서 바로 쓸 수 있습니다. 후면 USB, RS485, 아날로그 제어 단자로 시스템 통합도 간단합니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN8018의 특징
80 V / 18 A 출력
0~80 V, 최대 18 A로 48 V보다 높은 전압이 필요한 장비 시험에 대응합니다.
직렬·병렬 확장
같은 정격 최대 4대를 직렬 또는 병렬로 연결해 마스터/슬레이브로 운전합니다.
타이머 출력과 퓨즈 시험
1 s~100 hr 타이머 출력, 퓨즈·차단기 동작 시간을 100 µs 단위로 측정하는 기능을 갖췄습니다.
설정 메모리 10개
최대 10개 계측 설정을 저장해 전면 패널이나 원격 인터페이스로 불러옵니다.

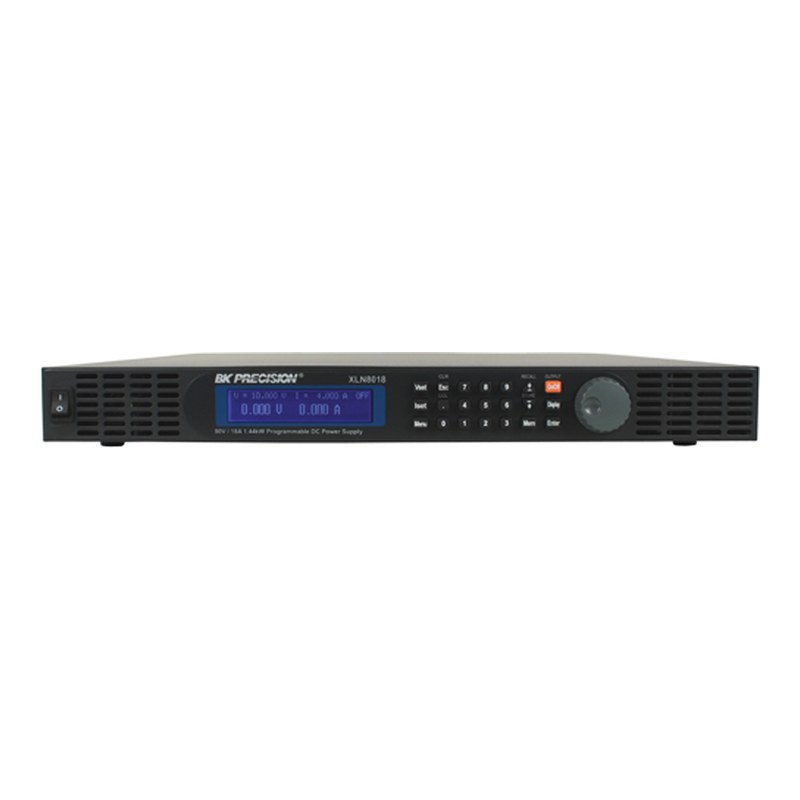

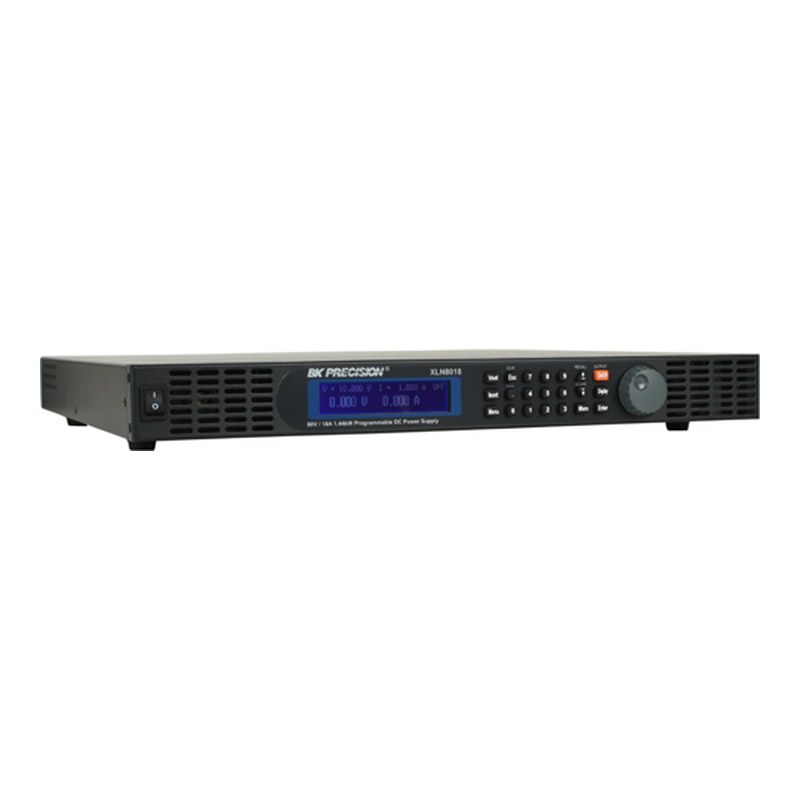

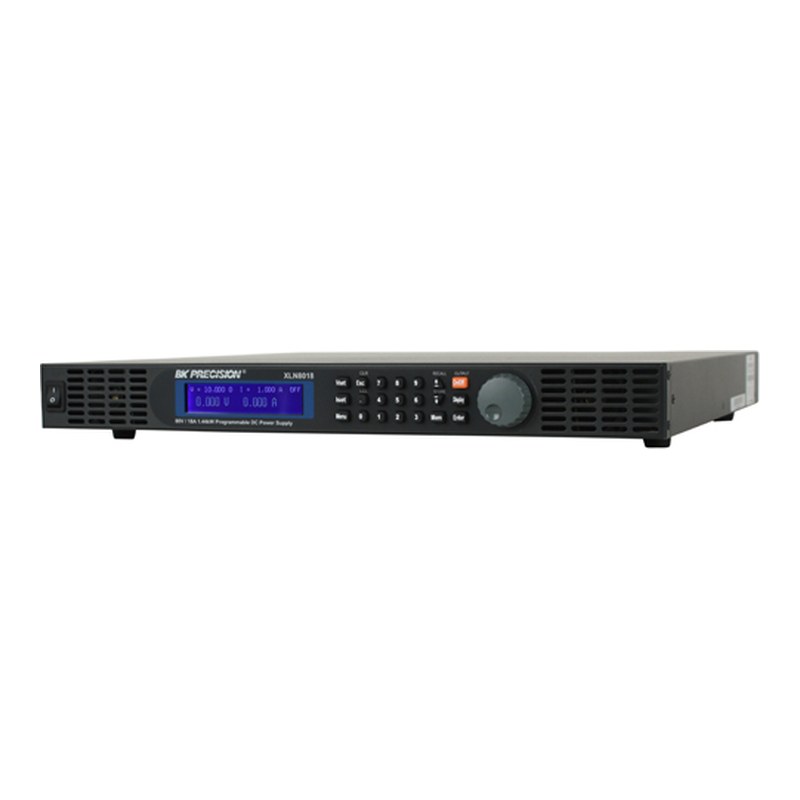

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 (이 상품) | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
경량 전동 이동체
전기 자전거·킥보드용 모터 컨트롤러 시험
LED 조명
고전압 LED 드라이버와 조명 모듈 평가
퓨즈·차단기 시험
차단 시간 측정과 보호 소자 검증
제품 QC
생산 라인 출하 검사용 전원
XLN8018 주요 사양
| 모델 | XLN8018 |
|---|---|
| 출력 채널 | 1 (단일 출력) + 5 V / 1 A 고정 보조 출력 |
| 출력 전압 | 0~80 V |
| 출력 전류 | 0~18 A |
| 최대 출력 전력 | 1440 W |
| OVP 설정 범위 / 정확도 | 4~85 V / 400 mV |
| 라인 레귤레이션 (전압 / 전류) | ≤ 8 mV / ≤ 4 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 10 mV / ≤ 6.5 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 7 mVrms / ≤ 80 mVpp |
| 리플·노이즈 전류 | ≤ 50 mA |
| 설정·측정 분해능 | 2 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 20 mV) |
| 설정·측정 정확도 (전류) | ±(0.05 % + 7 mA) |
| 과도 응답 시간 | ≤ 1 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 25 ms / ≤ 25 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 25 ms / ≤ 1000 ms |
| 원격 센싱 보상 | 2 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그 (GPIB/LAN은 -GL 버전) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1700 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 43.6 x 432 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트, 출력 단자대 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
