9115
BK Precision 9115는 0~80 V, 0~60 A 범위 안에서 1200 W를 자유롭게 배분하는 1U 랙마운트형 멀티레인지 프로그래머블 DC 전원공급기입니다. 20 V / 60 A, 80 V / 15 A처럼 정격 전력 곡선 위 어디서든 최대 출력을 낼 수 있어 벤치와 랙에서 여러 대의 전원을 대신합니다. USB, RS232, RS485에 GPIB까지 기본 탑재해 자동화 시험 시스템에 바로 연결됩니다.
1U 높이에 80 V·60 A·1200 W, GPIB 기본 탑재
숫자 키패드로 값을 직접 입력하거나 아날로그 감각의 노브와 커서로 조금씩 조정하며, 버튼 하나로 설정값과 측정값 표시를 전환합니다. USB·RS232·RS485·GPIB로 SCPI 원격 제어를 하고, 제공되는 PC 소프트웨어로 전면 패널 에뮬레이션, 시퀀스 실행, 데이터 기록을 할 수 있습니다.
9115 시리즈 데이터시트 (영문)자료실에서 보기 ›9115의 특징
1200 W 멀티레인지
설정마다 전압·전류 한계를 다시 계산해 80 V, 60 A 범위 안의 모든 조합에서 1200 W 정격 출력을 냅니다.
4종 인터페이스 기본 탑재
USB(USBTMC), RS232, RS485, GPIB를 모두 갖춰 기존 GPIB 기반 시험 시스템에도 그대로 통합됩니다.
리스트 모드와 전압 기울기 설정
최대 100스텝 시퀀스를 내부 메모리로 실행하고, 전압 상승·하강 시간을 프로그래밍해 돌입 조건을 재현합니다.
마스터/슬레이브 직병렬 운전
같은 모델을 직렬·병렬로 연결해 전압이나 전류를 늘리고, RS485로 최대 31대를 한 번에 제어합니다.

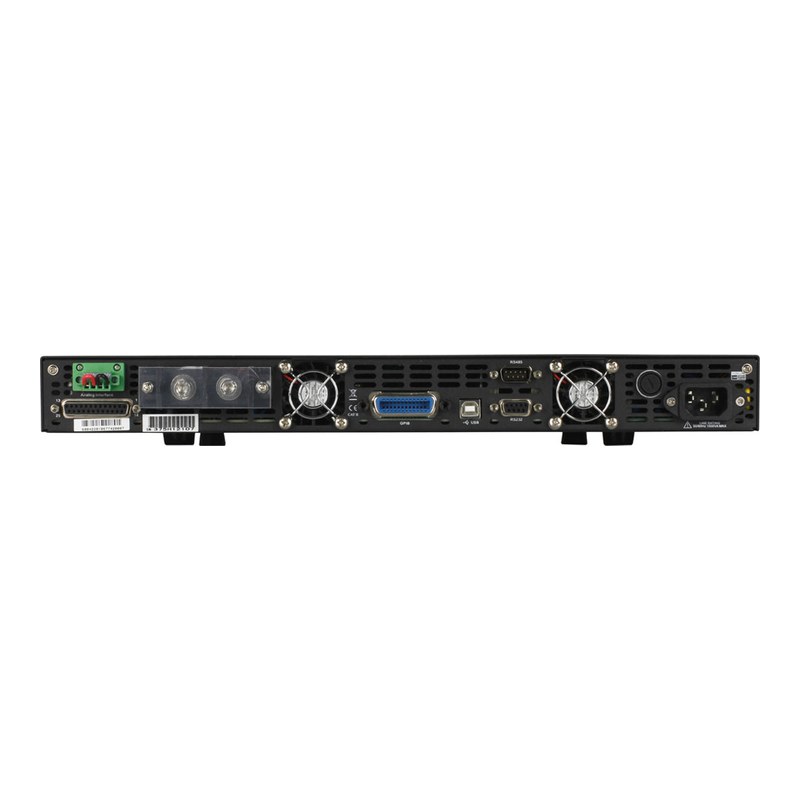

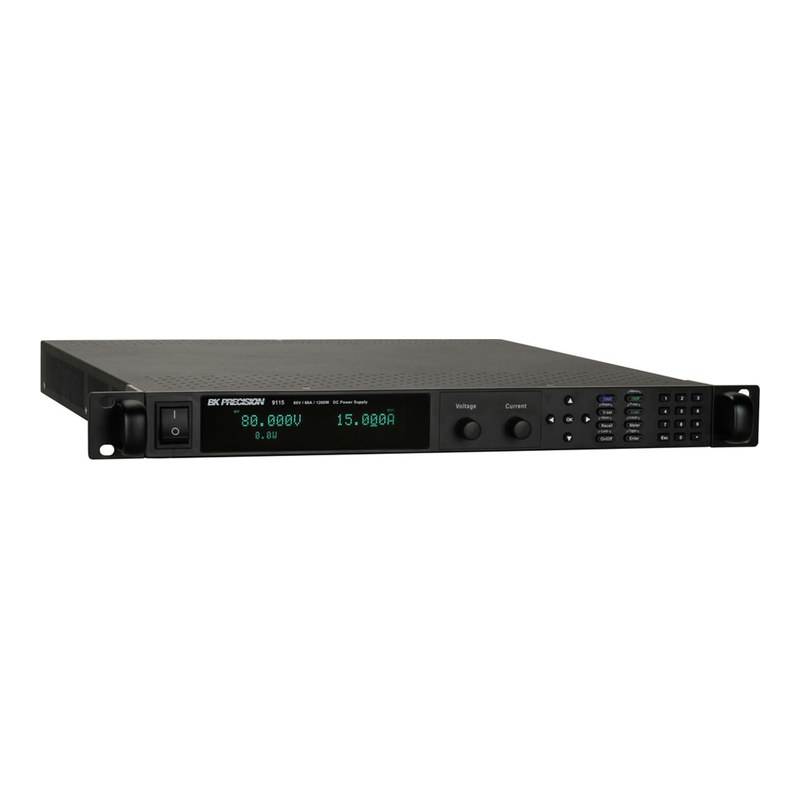

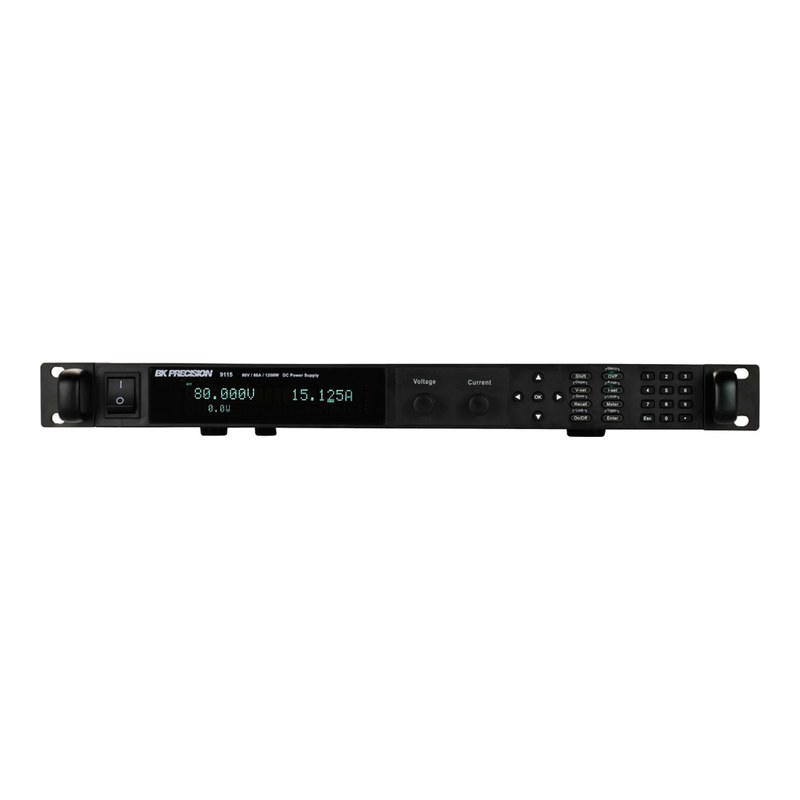

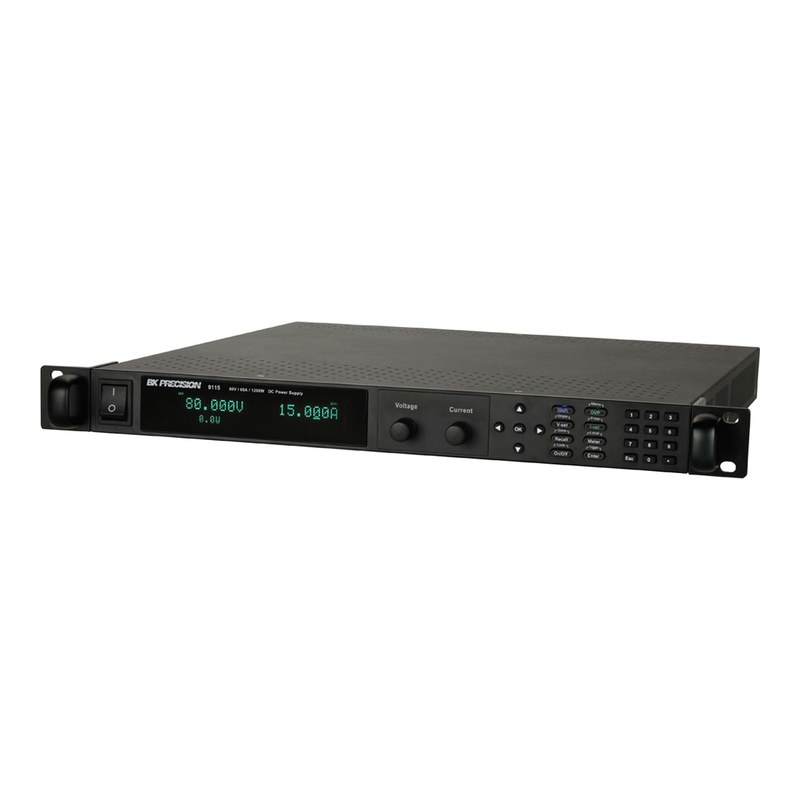

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 출력 전력 | 인터페이스 | 특징 |
|---|---|---|---|---|---|
| 9115 (이 상품) | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 기본형 |
| 9115B | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485 | GPIB 미포함형 |
| 9115-AT | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 자동차 시험 파형 내장 |
| 9116 | 0~150 V | 0~30 A | 1200 W | USB, RS232, RS485, GPIB | 150 V 고전압형 |
이런 현장에 적합합니다
자동화 시험 시스템
GPIB·RS485 기반 ATE 랙의 대전류 전원
전력 전자 개발
DC-DC 컨버터·인버터 입력 전원 시험
배터리·모터
48 V 계열 모터 드라이브와 배터리 장비 시험
생산 라인
고출력 제품의 번인·기능 검사
9115 주요 사양
| 모델 | 9115 |
|---|---|
| 출력 | 단일 출력, 멀티레인지 |
| 출력 전압 | 0~80 V |
| 출력 전류 | 0~60 A |
| 최대 출력 전력 | 1200 W |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 0.01% + 5 mV / 전류 0.1% + 10 mA |
| 라인 레귤레이션 | 전압 0.02% + 1 mV / 전류 0.02% + 1 mA |
| 리플 (20 Hz~20 MHz) | 전압 ≤ 60 mVpp / 전류 100 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.02% + 30 mV) / 전류 ±(0.1% + 60 mA) |
| 온도 계수 (0~40 °C) | 출력 전압 0.02% + 30 mV, 전류 0.05% + 10 mA / 측정 전압 0.02% + 30 mV, 전류 0.05% + 5 mA |
| 메모리 | 설정 100개 저장·리콜 |
| 리스트 모드 | 시퀀스당 10스텝, 최대 10시퀀스 (프로그램당 최대 100스텝) |
| 전압 기울기 | 상승·하강 시간 프로그래밍 가능 |
| 보호 기능 | 과전압(OVP), 과전력(OPP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232, RS485, GPIB / SCPI 명령 지원 |
| 아날로그 제어 | DB25 단자, 외부 전압(0~5 V / 0~10 V) 또는 저항(0~5 kΩ / 0~10 kΩ)으로 제어, 전압·전류 모니터 출력 |
| 병렬·직렬 운전 | RS485 마스터/슬레이브 모드, 최대 31대 데이지 체인 제어 |
| 입력 전원 | 115/230 VAC ± 10%, 47~63 Hz |
| 입력 전류 (공칭) / 효율 | 13.8 A (120 VAC) / 7.3 A (220 VAC) / 73% (120 VAC) / 75% (220 VAC) |
| 역률 (전부하) | 0.99 |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 414.5 × 44.5 × 483.2 mm (1U 랙마운트) |
| 무게 | 8.5 kg |
| 기본 구성품 | 사용자 매뉴얼, AC 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(9115/B Series Datasheet, v120621) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
