요꼬가와 YOKOGAWA · 가시광 레이저용 광스펙트럼 분석기 (OSA)

AQ6373EVisible Optical Spectrum Analyzer 350 - 1200 nm

가시광 레이저 측정에 최적화한 고성능 광스펙트럼 분석기입니다. 350~1200nm 파장 범위를 빠르고 정확하게 분석하며, 고분해능 모델은 350~600nm에서 0.01nm 분해능을 설정할 수 있습니다. 색 분석 기능도 지원합니다.

350~1200nm파장 범위

±0.05nm파장 정확도 (633nm)

0.01nm최소 분해능 (고분해능 -20, 350~600nm)

-80dBm레벨 감도 (HIGH3, 500~1000nm)

가시광 레이저 측정을 위한 선택

표준 모델(-10), 고분해능 모델(-20), 한정 모델(-00)이 있습니다. 파장 분해능 0.02~10nm(고분해능 모델은 0.01nm 추가), 근접 다이나믹 레인지 60dB, 레벨 측정 범위 -80~+20dBm으로 가시광 레이저의 스펙트럼을 정밀하게 확인합니다.

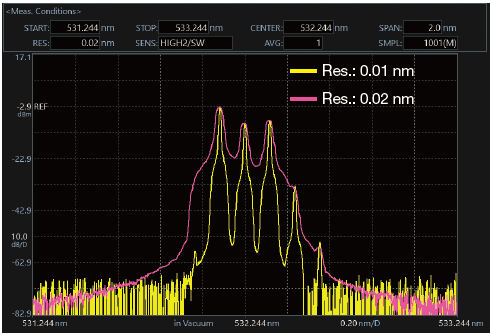

고분해능 모델(-20)은 350~600nm 파장에서 0.01nm 분해능을 설정해 가시광 레이저의 미세한 모드 구조를 확인합니다. 그림은 분해능 0.01nm와 0.02nm의 비교 예입니다.

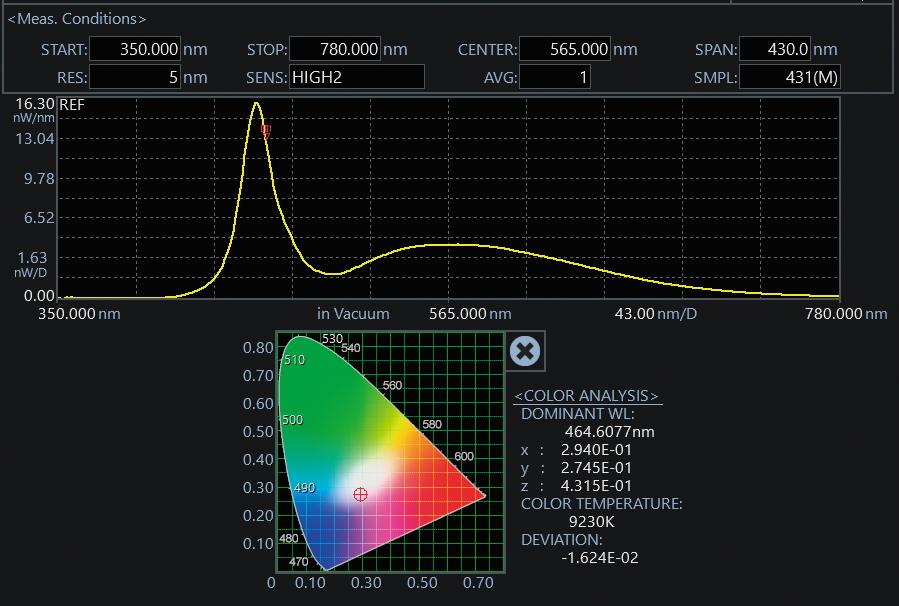

측정한 스펙트럼에서 색도 좌표를 계산해 표시하는 색 분석 기능을 제공합니다. 가시광 광원의 색을 정량적으로 확인할 수 있습니다.

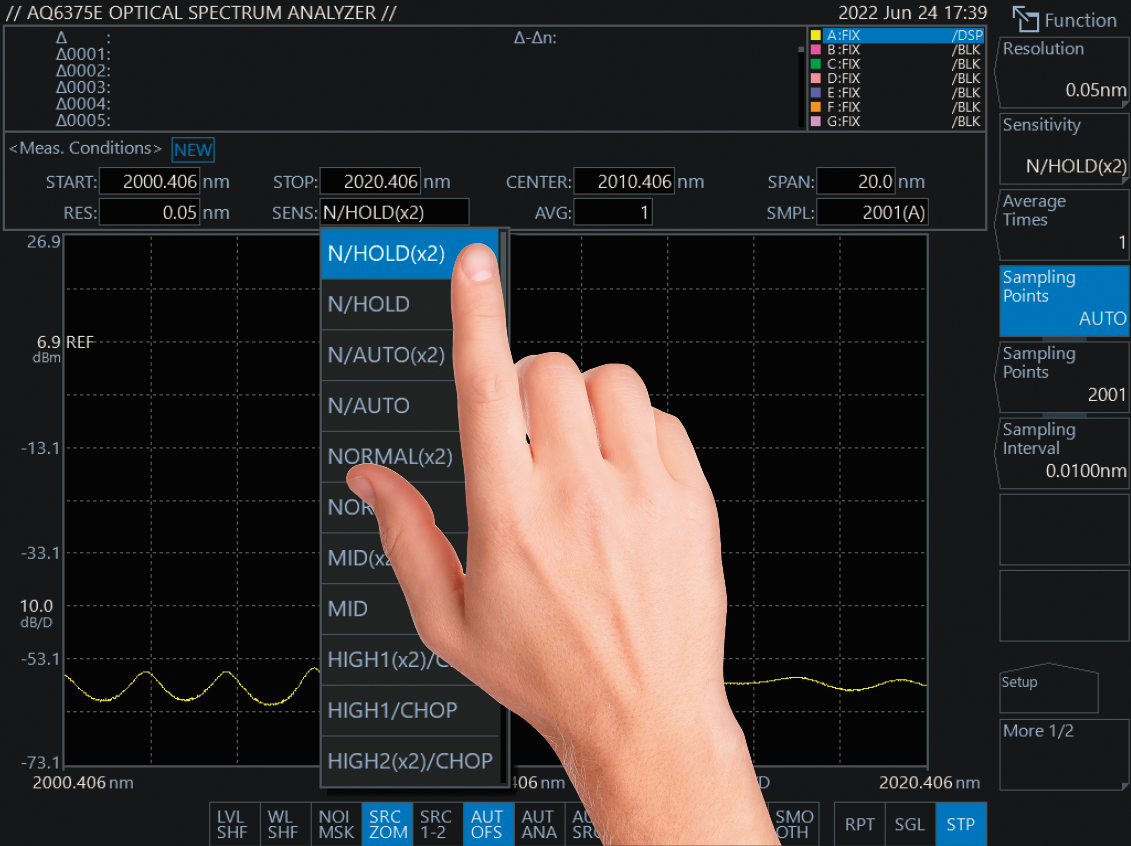

대형 LCD 터치스크린으로 측정 조건 설정과 스펙트럼 조작을 직관적으로 합니다.

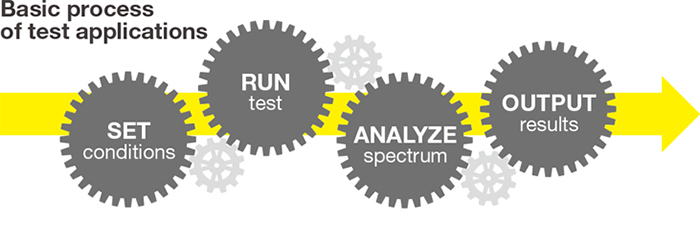

조건 설정(SET), 측정 실행(RUN), 해석(ANALYZE), 출력(OUTPUT)의 순서로 측정을 진행합니다.

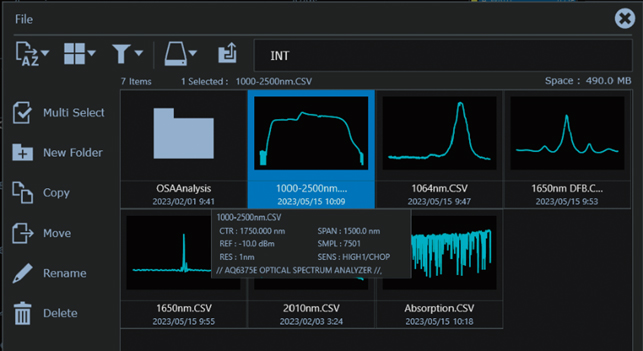

저장한 측정 데이터를 화면에서 확인하고 복사, 이동, 삭제 등 파일 관리를 합니다.

마우스, 키보드, USB 메모리, HDD를 연결해 조작과 데이터 저장에 활용합니다.

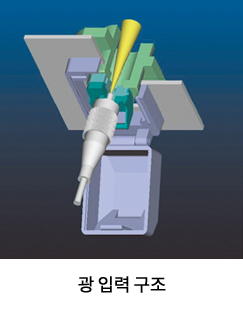

FC 타입 커넥터로 싱글모드, 멀티모드(GI 50/125, GI 62.5/125), 대구경(최대 800um) 광섬유를 입력합니다.

모델	표준 모델(-10), 고분해능 모델(-20), 한정 모델(-00)
파장 범위 / 스팬	350 ~ 1200 nm / 0.5nm ~ 850nm(Full span), 0nm
파장 정확도	±0.05nm (633nm), ±0.2nm (400~1100nm) (633nm He-Ne 레이저로 파장 교정 후)
파장 분해능 설정	표준/고분해능: 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10 nm (고분해능 모델은 350~600nm에서 0.01nm 추가) / 한정: 0.1, 0.2, 0.5, 1, 2, 5 nm
레벨 감도 (HIGH3, 통상)	표준/고분해능: -80dBm (500~1000nm), -60dBm (400~500nm, 1000~1100nm) / 한정(HIGH2): -70dBm, -50dBm
최대 안전 입력	+20dBm (550~1100nm), +10dBm (400~550nm) (총 입력)
레벨 정확도 / 직선성	±1.0dB (850nm, -20dBm 입력) / ±0.2dB (-40~0dBm 입력)
다이나믹 레인지	표준/고분해능: 60dB (피크 ±0.5nm, 분해능 0.02nm, 633nm) / 한정: 45dB (분해능 0.1nm)
적용 파이버 / 커넥터	SM, MM(GI 50/125, GI 62.5/125), 대구경 최대 800um / FC 타입(광 입력, 교정 출력)
스윕 시간	NORM_AUTO 0.5초, NORMAL 1초, MID 2초, HIGH1 5초, HIGH2 20초, HIGH3 75초
샘플링 수	101 ~ 200001, AUTO (최소 샘플링 분해능 0.001nm)
워밍업	최소 1시간 (워밍업 후 내장 광원으로 광축 조정 필요)
