BK PRECISION · 3채널 DC 전원공급기
1760A
BK Precision 1760A는 0~30 V/0~2 A 가변 출력 2개와 4~6.5 V/5 A 출력 1개를 갖춘 3채널 DC 전원공급기입니다. 아날로그 회로의 ±전원과 5 V 디지털 전원을 한 대로 동시에 공급할 수 있어 혼합 신호 보드 개발에 알맞습니다.
30 VA/B 채널 최대 전압
2 AA/B 채널 최대 전류
5 AC 채널 전류
3출력 채널
30 V × 2 + 5 A 로직 전원, 혼합 신호 보드용 3채널
A·B 채널은 코스·파인 전압 노브와 전류 제한(5~100%)으로 조정하고, 두 개의 4자리 LED에서 10 mV·1 mA 단위로 값을 읽습니다. 직렬 트래킹으로 ±전원을 구성하거나 출력 전압을, 병렬 모드로 출력 전류를 두 배로 늘릴 수 있습니다.
1760A 시리즈 데이터시트 (영문)자료실에서 보기 ›1760A의 특징
3채널 독립 출력
0~30 V/2 A 두 채널과 4~6.5 V/5 A 채널을 각각 독립적으로 사용합니다.
직렬·병렬 트래킹
A·B 채널을 직렬 또는 병렬로 묶어 출력 전압이나 전류를 두 배로 늘립니다.
4자리 정밀 표시
10 mV·1 mA 분해능으로 3자리 표시 전원보다 세밀하게 값을 설정합니다.
저리플·다중 보호
리플 1 mVrms 이하에 전류 제한, 역극성, 과전압, 단락 보호를 갖췄습니다.

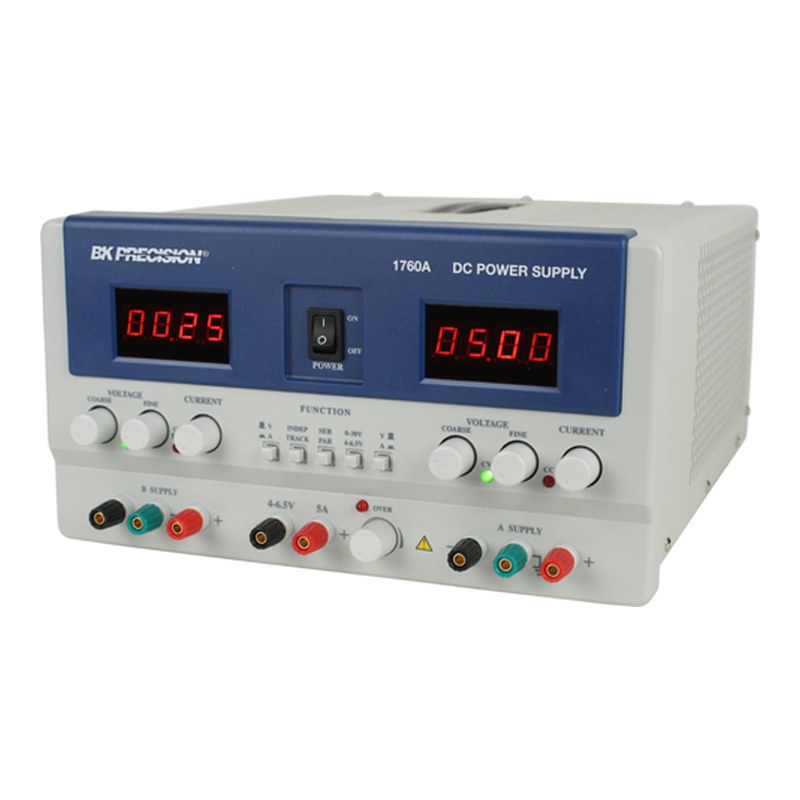

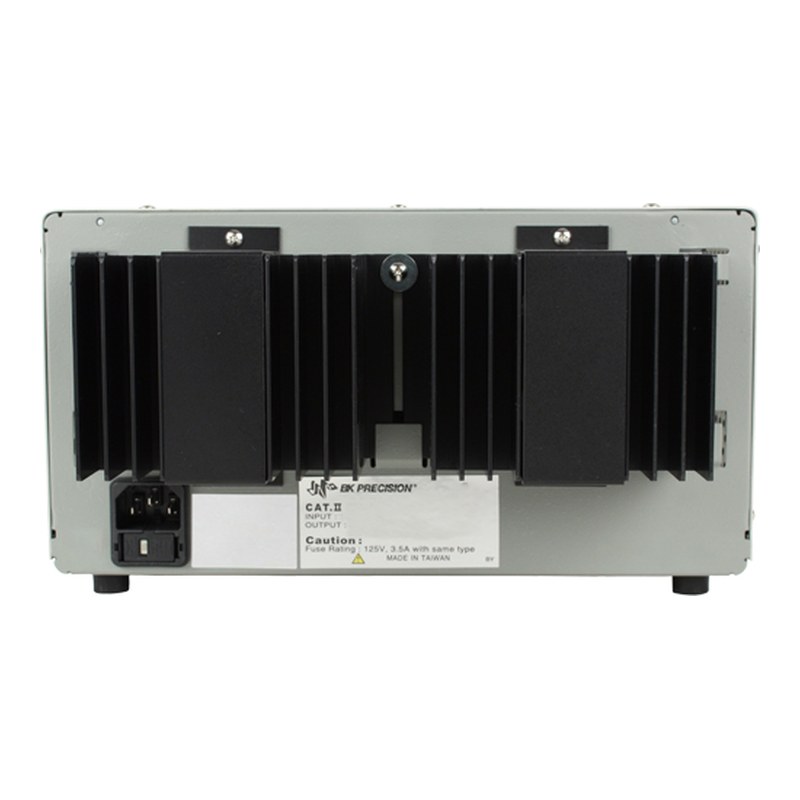

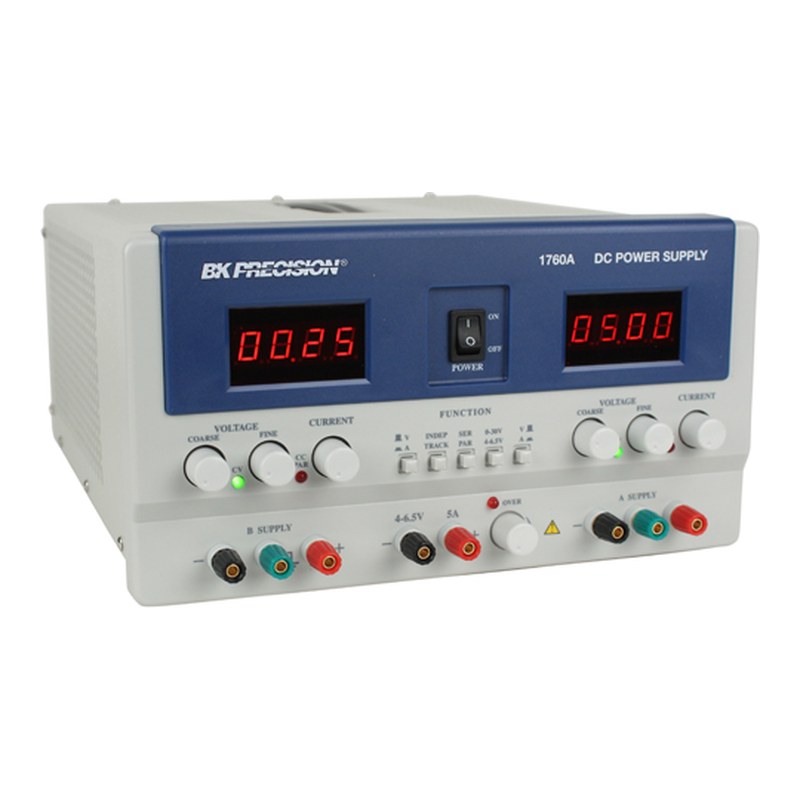

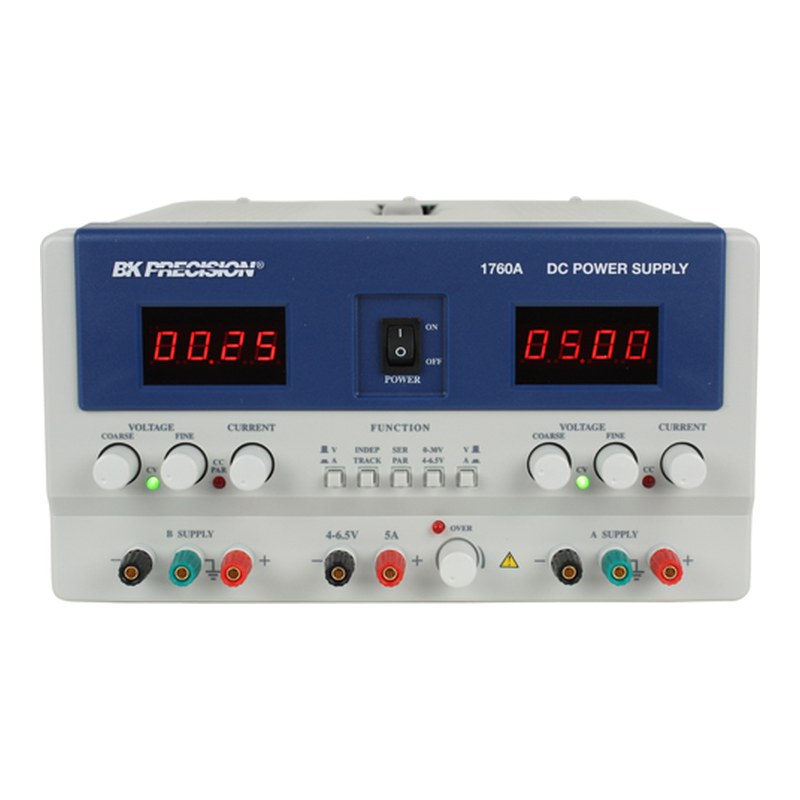

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 | A/B 채널 전압 | A/B 채널 전류 | C 채널 전압 | C 채널 전류 |
|---|---|---|---|---|---|
| 1760A (이 상품) | 3CH | 0~30 V | 0~2 A | 4~6.5 V | 5 A |
| 1761 | 3CH | 0~35 V | 0~3 A | 2~6.5 V | 5 A |
| 1762 | 3CH | 0~60 V | 0~2 A | 2~6.5 V | 5 A |
이런 현장에 적합합니다
혼합 신호 보드
±15 V 아날로그 + 5 V 로직 동시 공급
OP 앰프 회로
직렬 트래킹 ±전원 시험
교육 실험실
다채널 전자 실습 전원
수리·AS
다전원 보드 점검
1760A 주요 사양
| 모델 | 1760A |
|---|---|
| 출력 채널 | 3채널 (A, B 가변 + C) |
| A/B 채널 출력 | 0~30 V, 0~2 A (각 채널) |
| C 채널 출력 | 4~6.5 V, 5 A |
| 트래킹 모드 | 독립, 직렬 트래킹, 병렬 (전압 또는 전류 2배) |
| 전압 라인 레귤레이션 (120 VAC ±10%) | ≤ 0.01% + 3 mV (A/B), ≤ 10 mV (C) |
| 전압 로드 레귤레이션 | ≤ 0.01% + 3 mV (A/B), ≤ 10 mV (C) |
| 복구 시간 | 100 µs |
| 리플 | ≤ 1 mVrms |
| 온도 계수 | ≤ 300 ppm/°C |
| 전류 제한 조정 범위 | 5~100% (A/B) |
| 전류 레귤레이션 | 라인 ≤ 0.2% + 3 mA, 로드 ≤ 0.2% + 3 mA |
| 전류 리플 | ≤ 3 mA rms |
| 표시부 | 4자리 LED 2개 |
| 전압계 | 분해능 10 mV, ±(0.5% rdg + 9 digits) |
| 전류계 | 분해능 1 mA, ±(0.5% rdg + 9 digits) |
| 보호 기능 | 전류 제한, 역극성, 과전압, 단락 |
| 입력 전원 | 108~132 VAC, 60 Hz (120/220/230/240 VAC ±10%, 50/60 Hz 버전 별도) |
| 소비 전력 | 350 W |
| 사용 온도 | 0~40 °C, 85% R.H. 이하 |
| 보관 온도 | -15~70 °C, 85% R.H. 이하 |
| 크기 (W×H×D) | 267 × 145 × 381 mm |
| 무게 | 9.5 kg |
| 기본 구성품 | 사용 설명서, 예비 퓨즈, 전원 코드 |
※ 제조사 데이터시트(1760A Series Datasheet, v091423) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
