AQ7420High-Resolution Reflectometer
광 부품과 광 디바이스 안쪽의 반사 위치와 반사량을 마이크로미터 단위로 찾아내는 고해상도 반사계입니다. 스퓨리어스 노이즈를 크게 줄여 실제로는 없는 반사 파형이 나타나는 문제를 줄이고, 파형 해석과 불량 검사의 오판을 낮춥니다.
깨끗한 파형으로 광 부품 내부 반사를 확인
광 통신과 데이터 수요가 늘면서 광 부품 생산량과 성능 요구도 함께 높아지고 있습니다. AQ7420은 연구 개발부터 생산 검사까지, 광 커넥터와 도파로 등 광 디바이스의 반사 위치와 반사량을 정밀하게 평가합니다. 측정 대상은 싱글모드 광섬유(ITU-T G.652)이고 PC 소프트웨어로 제어합니다.
AQ7420 카탈로그 보기자료실에서 다운로드 ▶측정 성능의 핵심
-100dB 초고감도 (마이크로 크랙 검출)
-100dB의 아주 작은 반사까지 잡아냅니다. 기존 AQ7410보다 약 1000배 높은 감도로, 눈에 보이지 않던 미세 균열과 단선, 손실, 반사를 함께 확인합니다.
날카로운 파형과 높은 공간 분해능
40μm 이하의 공간 분해능과 넓은 다이나믹 레인지로 가까이 붙은 반사 피크를 분리합니다. 강한 결합점 반사 옆의 작은 반사와 산란광도 또렷하게 보여 도파로 내부의 반사 위치와 전파 손실 해석에 쓰입니다.
PC 제어 소프트웨어

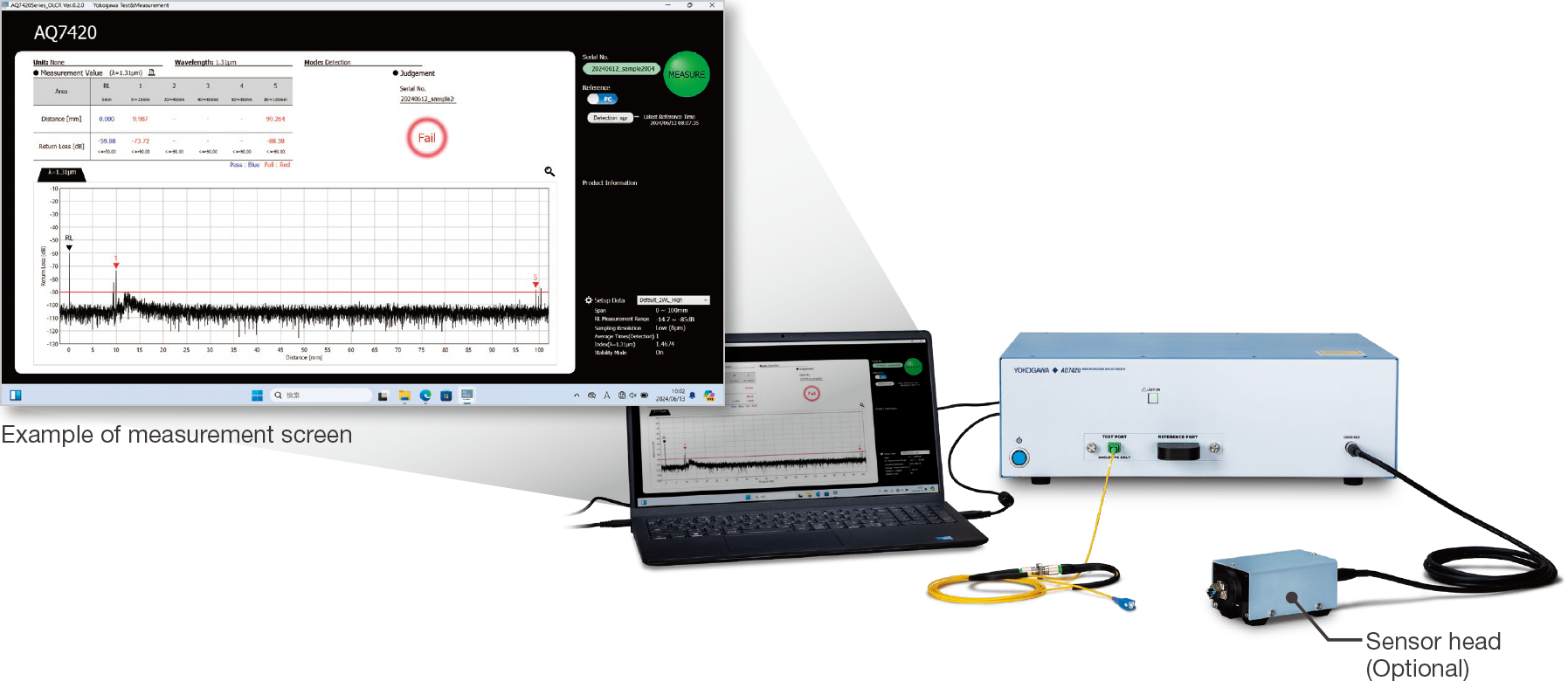

광 반사 감쇠량 분포 파형, 반사점 위치, 반사 감쇠량 표시, 합격/불합격 판정, 파형 확대와 마커 기능을 제공합니다. 측정 결과로 검사 리포트도 발행할 수 있습니다.
반사 · 삽입 손실을 한 번에 측정
옵션 센서 헤드(AQ740023) 결합

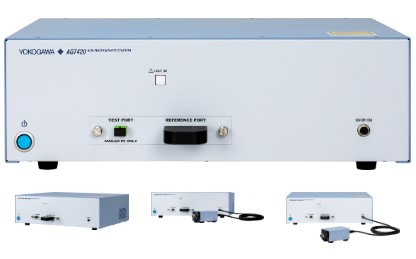

센서 헤드를 연결하면 1310nm/1550nm 2파장의 반사 감쇠량과 삽입 손실(±0.02dB)을 재접속 없이 한 번에 측정합니다. 택트 타임이 줄고 실험 공간도 아낄 수 있습니다.
다심 측정 (멀티 스위치 유닛 AQ740027)

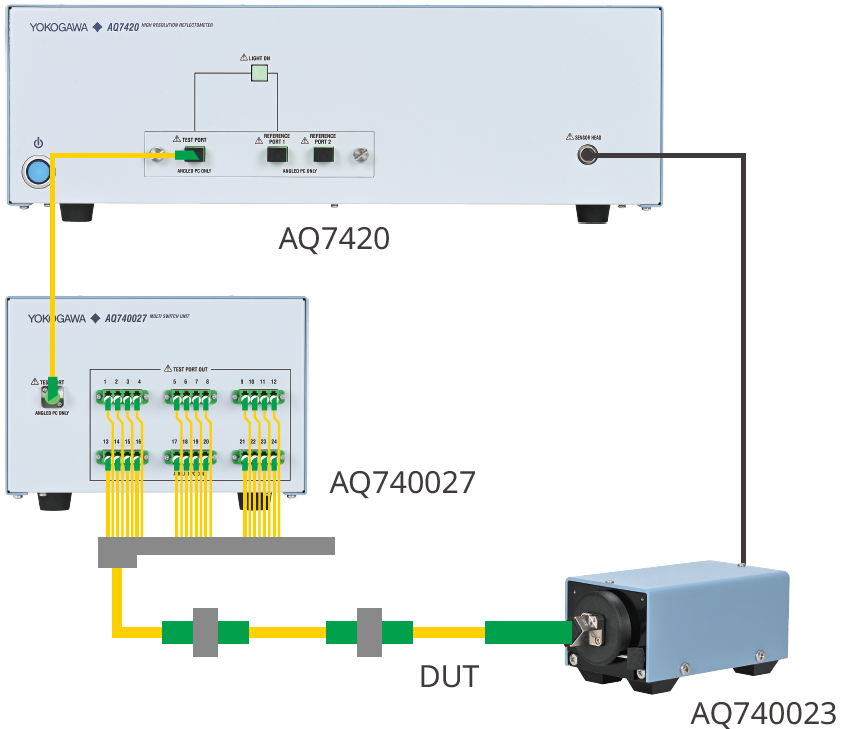

옵션 멀티 스위치 유닛과 결합하면 최대 24심 광섬유를 자동으로 측정합니다. 채널 전환 시간은 약 2초이며 스플리터처럼 포트가 많은 디바이스의 반사 감쇠량과 삽입 손실을 버튼 한 번으로 검사합니다.
불량 포트를 바로 구분
스플리터 입력단 반사와 정상 포트, 불량 포트의 파형 차이를 한 화면에서 비교해 불량 위치를 찾습니다.
간단한 연결, 2파장 동시 측정

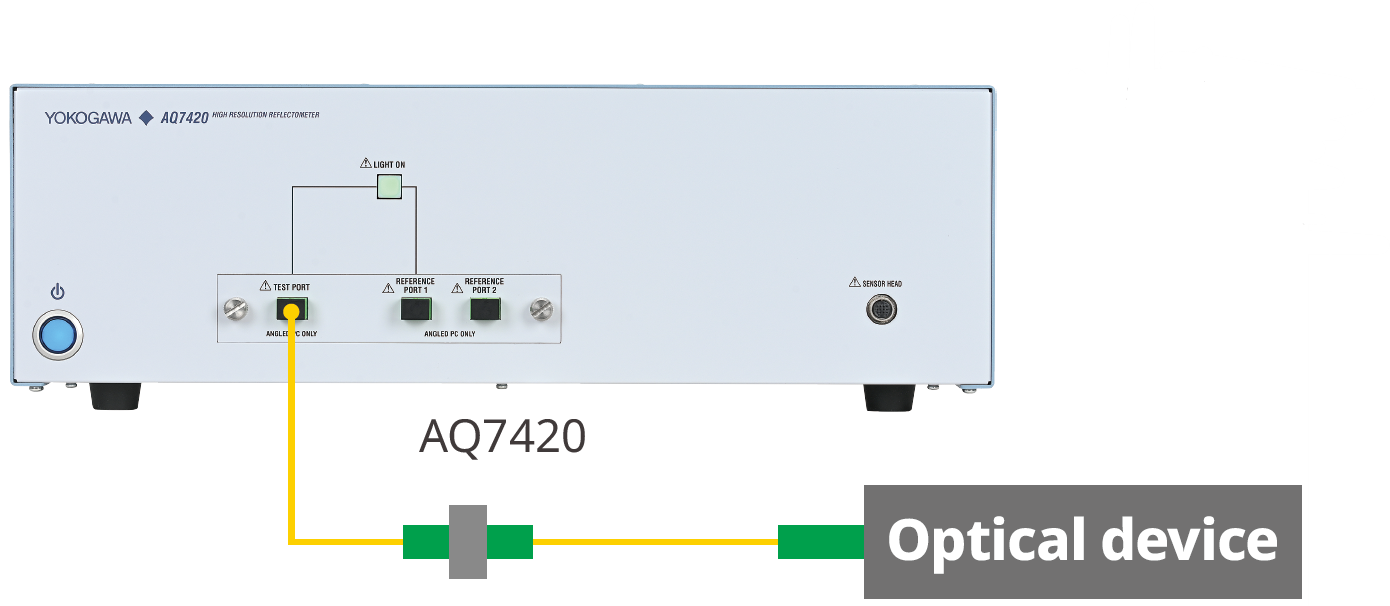

TEST PORT에 측정 대상을 연결해 시작합니다. 2파장 모델(-1315)은 1310nm와 1550nm 반사 감쇠량을 약 10초 만에 동시에 측정합니다.
센서 헤드 연결

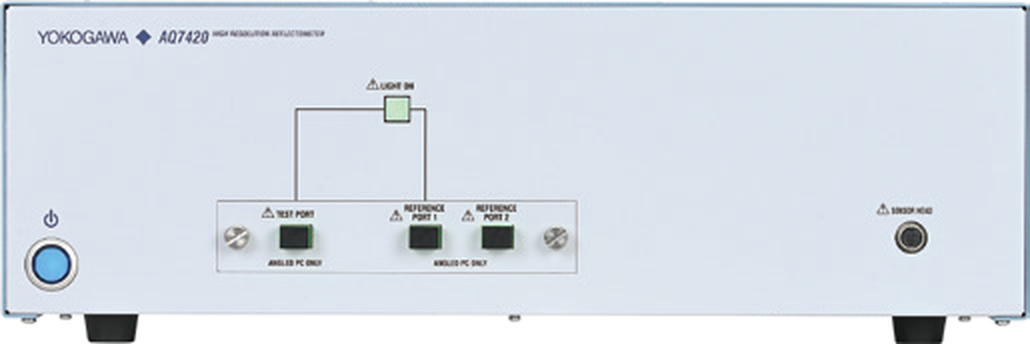

본체 오른쪽 SENSOR HEAD 커넥터로 센서 헤드를 연결해 삽입 손실을 측정합니다.
다양한 커넥터 대응
센서 헤드에는 FC, SC, LC, MPO, MT, 페룰(1.25, 2.5mm), 파이버 홀더용 커넥터 어댑터(AQ740081)를 선택해 쓸 수 있습니다.
시리즈 확장
같은 시리즈의 AQ7421은 측정 거리 1000mm, 확장 유닛 AQ740051을 쓰면 최대 8m까지 확장합니다.
주요 사양
| 측정 파장 | -13NN: 1310nm (메인) / -1315: 1310nm (메인), 1550nm (서브) |
|---|---|
| 측정 거리 범위 | 100mm (굴절률 1.467, 부속 광섬유 끝 기준) |
| 거리 샘플링 분해능 | 1, 4, 8 μm |
| 공간 분해능 / 거리 반복성 | 40μm 이하 / 50μm 이하 (2σ) |
| 반사 측정 범위 | 일반 범위 -14.7 ~ -85dB / 고감도 범위 -50 ~ -100dB |
| 반사 감쇠량 불확도 | 일반 범위 ±3dB (-14.7 ~ -85dB) / 고감도 범위 ±3dB (-50 ~ -90dB), ±5dB (-90 ~ -100dB) |
| 스퓨리어스 노이즈 | 일반 범위 -85dB 이하 / 고감도 범위 -100dB 이하 |
| 측정 시간 | 약 6초 (측정 거리 100mm, 샘플링 8μm, 고감도 범위, 평균 1회) |
| 적용 광섬유 / 마스터 코드 | SMF (ITU-T G.652) / FC/PC 또는 SC/PC 커넥터 |
| 전원 | 100 ~ 240 VAC, 50/60Hz, 120VA 이하 (AC 어댑터) |
| 외형 / 무게 | 430(W) x 132(H) x 350(D) mm (보호대, 손잡이 제외) / 약 8kg |
| 레이저 안전 / 권장 교정 주기 | Class 1 (IEC 60825-1) / 1년 |
| 기본 구성 | 마스터 코드, 릴레이 코드, FC 어댑터, 거리 조정 코드, USB 케이블, 제어 소프트웨어(CD), AC 어댑터 |
제어용 PC는 포함되어 있지 않습니다. 권장 PC: Core i5 2GHz 이상 64비트, Windows 11, RAM 8GB 이상, 저장 공간 8GB 이상, 해상도 1920 x 1080 이상, USB 2.0 이상. 성능 보증 환경은 18 ~ 28도(기준 측정 후 ±2도)입니다.
가격 및 납기 안내 · 본체(측정 파장 -13NN/-1315, 마스터 코드 FC/SC, 전원 코드 규격)와 옵션(센서 헤드 AQ740023, 멀티 스위치 유닛 AQ740027, 커넥터 어댑터 AQ740081, 마스터 코드와 거리 조정 코드 등) 가격은 견적으로 안내합니다. 납기는 주문생산품 약 6주입니다. 필요한 구성을 알려 주시면 견적서를 보내 드립니다.
