BK PRECISION · 고전류 스위칭 DC 전원공급기
1694
BK Precision 1694는 1~30 V 가변 출력에 최대 30 A를 공급하는 900 W 스위칭 DC 전원공급기입니다. 24 V 계통까지 여유 있게 커버하면서도 220 × 110 × 360 mm, 5.8 kg의 컴팩트한 크기로 벤치와 시스템 양쪽에 쓰기 좋습니다.
30 V최대 출력 전압
30 A최대 출력 전류
900 W정격 전력
0.97↑역률(PFC)
30 V · 30 A, 24 V 계통까지 넉넉한 900 W
전압 조절 노브와 3자리 LED 전압·전류 표시로 간단히 조작하고, 전면 보조 출력 단자(3 A)로 소형 부하를 추가로 연결할 수 있습니다. 후면의 아날로그 원격 제어 커넥터와 리모트 센스 단자로 시스템 연동과 부하단 전압 보상이 가능합니다.
1693/1694 시리즈 데이터시트 (영문)자료실에서 보기 ›1694의 특징
30 V / 30 A 출력
1~30 V 범위에서 최대 30 A를 공급해 24 V 장비와 중전류 부하에 대응합니다.
고효율 스위칭 설계
85% 이상의 효율과 0.97 이상의 역률 보정으로 발열과 무게를 줄였습니다.
리모트 센스·원격 제어
리모트 센스로 리드선 전압 강하를 보상하고, 외부 전압원·가변 저항으로 출력을 원격 조정합니다.
보호 기능과 표시등
과부하(정전류 제한)·단락·과온도·과전압 보호를 갖추고 과부하 상태를 적색 LED로 표시합니다.

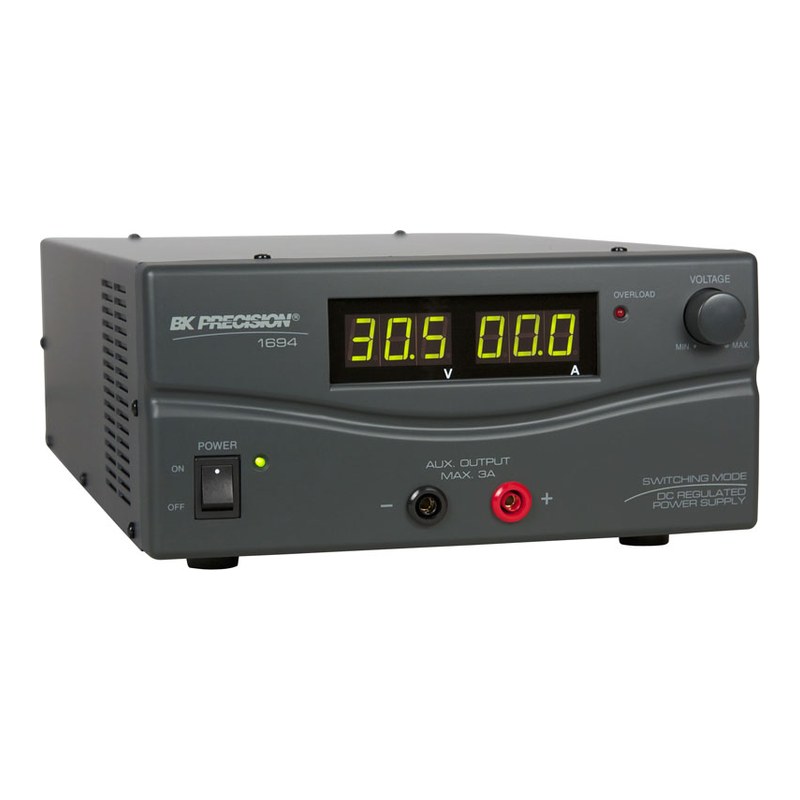

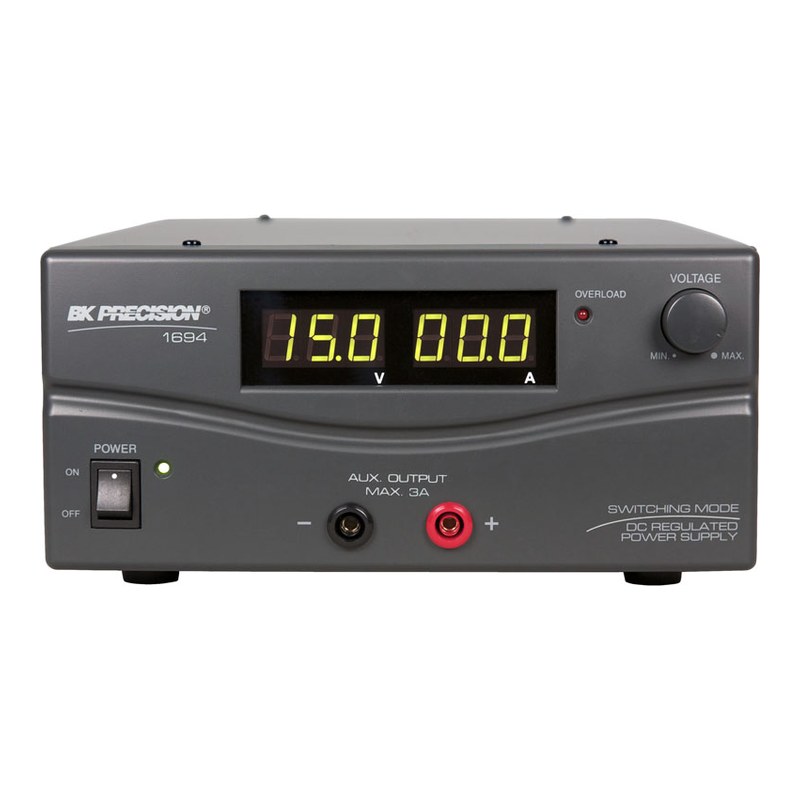

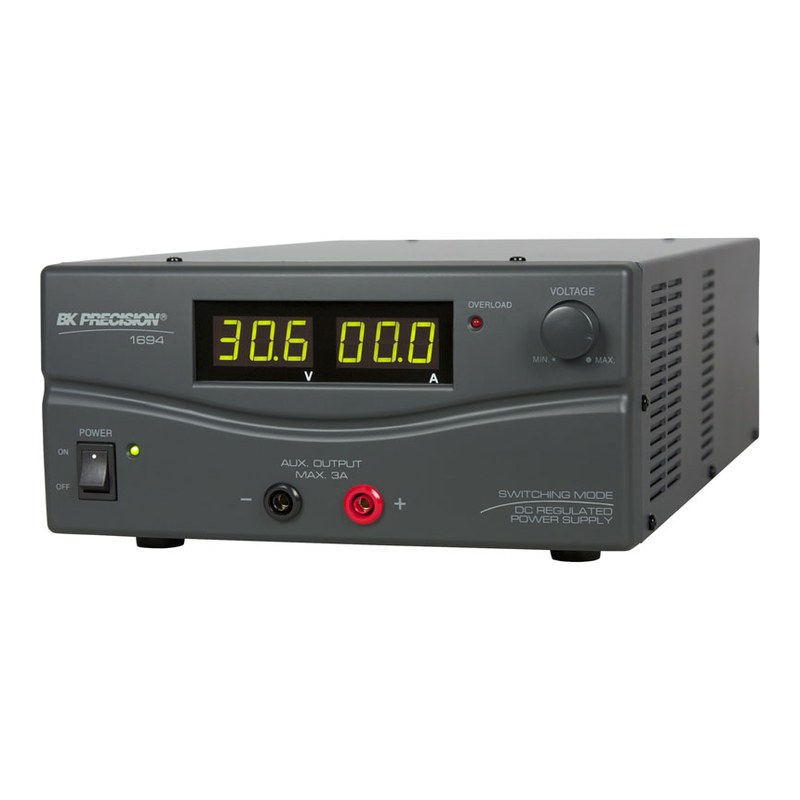

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 정격 전력 | 보조 출력 전류 | 원격 제어 |
|---|---|---|---|---|---|
| 1693 | 1~15 V | 60 A | 900 W | 5 A | 아날로그 |
| 1694 (이 상품) | 1~30 V | 30 A | 900 W | 3 A | 아날로그 |
이런 현장에 적합합니다
24 V 산업 장비
PLC·센서·솔레노이드 구동 전원
자동차·트럭 전장
24 V 계통 모듈 시험
시스템 전원
랙·장비 내장용 고효율 전원
R&D 벤치
중전류 시제품 통전 시험
1694 주요 사양
| 모델 | 1694 |
|---|---|
| 출력 채널 | 1채널 (전면 보조 출력 병렬 연결) |
| 출력 전압 | 1~30 V 가변 |
| 출력 전류 | 30 A |
| 정격 전력 | 900 W |
| 보조 출력 정격 전류 | 3 A |
| 리플·노이즈 | 40 mVpp |
| 로드 레귤레이션 | 0.1% + 5 mV |
| 라인 레귤레이션 | 0.05% + 3 mV |
| 효율 | 85% 이상 |
| 역률 보정(PFC) | 0.97 이상 (최적 부하) |
| 표시부 | 전압·전류 3자리 LED 디스플레이 |
| 미터 정확도 | ±(1% + 1 count) |
| 표시등 | 전원 ON 녹색 LED, 과부하·단락 적색 LED |
| 특수 기능 | 아날로그 원격 제어, 리모트 센스 |
| 보호 기능 | 과부하(정전류 제한), 단락, 과온도(OTP), 과전압(OVP) |
| 냉각 방식 | 온도 감응 가변 속도 팬 |
| 입력 전원 | 100~240 VAC, 50/60 Hz |
| 사용 온도 | 0~40 °C, 80% R.H. 이하 |
| 보관 온도 | -15~70 °C, 85% R.H. 이하 |
| 인증 | CE-EMC EN 55022, CE-LVD EN 60950 |
| 크기 (W×H×D) | 220 × 110 × 360 mm |
| 무게 | 5.8 kg |
| 기본 구성품 | 전원 코드, 사용 설명서, 원격 제어 커넥터 |
※ 제조사 데이터시트(1693 & 1694 Datasheet, v041211) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
