요꼬가와 YOKOGAWA · 오실로스코프 액세서리

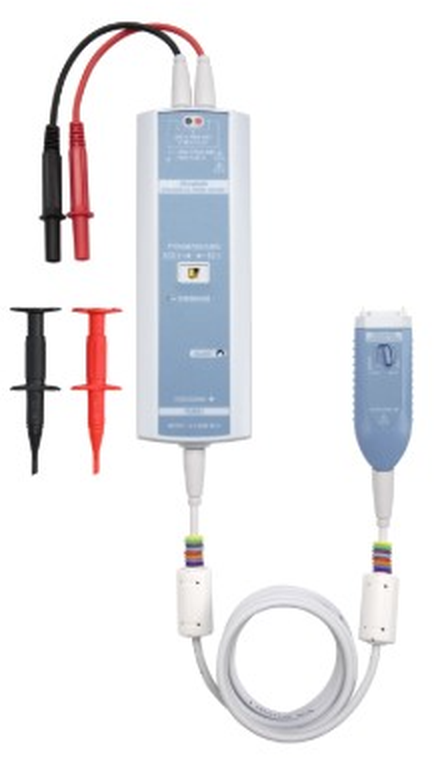

702921고전압 차동 프로브 1000V / 400MHz
DC ~ 400MHz의 넓은 대역, 우수한 주파수 응답 평탄도와 공통 모드 제거비(CMRR)를 갖춘 고전압 차동 프로브입니다. 인버터·모터·전원 장치의 부동(접지되지 않은) 신호 측정에 적합합니다.
제품 사양
| 주파수 대역 | DC ~ 400MHz (-3dB) |
|---|---|
| 입력 감쇠율 | 50:1 및 500:1, 사용자 선택 가능 |
| 입력 임피던스(접지) | 약 6MΩ, 약 5pF |
| 최대 허용 차동 전압 | ±1000V (DC+AC peak) (500:1) / ±100V (DC+AC peak) (50:1) |
| 최대 공통 모드 입력 전압(접지) | ±1000V (DC+AC peak) |
| 최대 비파괴 입력 전압(접지) | ±1500V (DC+AC peak) (5초 이내) |
| CMRR (일반) | -80dB (60Hz), -50dB (10MHz), -30dB (100MHz), -20dB (400MHz) |
| 커넥터 형식 (전원 공급) | 요꼬가와 프로브 인터페이스 (DLM3000, DLM3000HD, DLM5000, DLM5000HD 대응) |
| 외형 사이즈 | 헤드부 173.5(H) × 58(W) × 26.5(D) mm / 커넥터부 80(H) × 29(W) × 24(D) mm |
| 총 길이 / 무게 | 약 2.4m / 약 300g |
| 측정 카테고리 | CAT II 1000V, CAT III 600V |
| 프로브 전원 | 별도 프로브 전원 불필요 (전용 프로브 인터페이스) |
특징
| 부동 신호 측정 | 인버터, 모터, 전원 공급 장치와 같은 어플리케이션에서 접지되지 않은 신호를 측정합니다. |
|---|---|
| IGBT / SiC 대응 | IGBT, SiC 소자의 고속 고전압 스위칭 동작 측정에 유용합니다. |
| 자동 인식 설정 | 프로브 헤드의 전환 스위치로 감쇠비를 선택하면 입력 임피던스 설정과 함께 자동 인식·설정되어 설정 오류를 방지합니다. |
| 고분해능 조합 | 고분해능 오실로스코프 DLM3000HD / DLM5000HD와 조합하면 보다 정확한 파형 측정이 가능합니다. |
DLM3000, DLM3000HD, DLM5000, DLM5000HD 시리즈와 함께 사용 가능하며 별도의 프로브 전원 공급이 필요 없습니다. 기본 옵션인 핀처 칩 외에 측정 대상에 맞춘 별매 옵션 액세서리는 견적 문의 바랍니다.
납기 안내 · 주문생산품으로 납기는 약 6주입니다.
