BK PRECISION · USB 스위칭 DC 전원공급기
1688B
BK Precision 1688B는 1~18 V, 0~20 A를 출력하는 고전류형 실험실급 스위칭 DC 전원공급기로, 1685B 시리즈에서 가장 큰 전류를 냅니다. 12 V 차량용 기기, 무선기, 모터처럼 전류 소모가 큰 부하를 2.4 kg 소형 본체로 구동할 수 있습니다.
18 V최대 출력 전압
20 A최대 출력 전류
1.5 ms과도 응답 시간
2.4 kg무게
20 A 고전류를 손바닥만 한 본체로

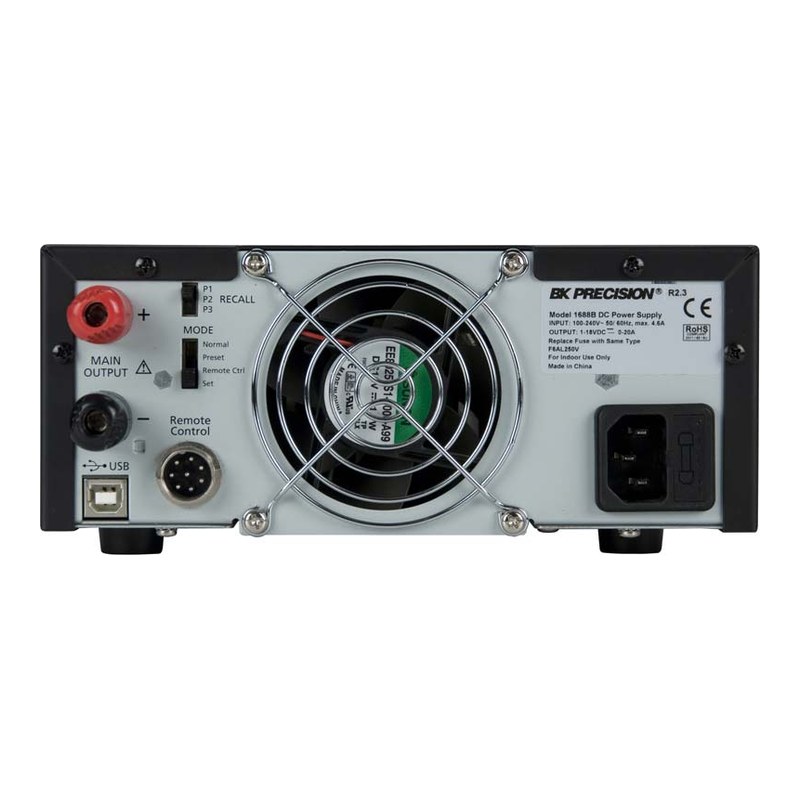

로터리 엔코더 노브로 전압·전류를 정밀하게 맞추고, 자주 쓰는 설정은 프리셋 3개에 저장해 후면 스위치로 불러옵니다. USB로 PC 원격 제어와 시퀀스 실행을, 아날로그 원격 단자로 외부 제어를 할 수 있습니다.
1685B 시리즈 데이터시트 (영문)자료실에서 보기 ›1688B의 특징
20 A 고전류 출력
18 V 이하에서 최대 20 A를 공급해 12 V 차량용 기기와 고전류 부하 시험에 적합합니다.
빠른 과도 응답
부하가 50 %에서 100 %로 바뀌어도 1.5 ms 안에 출력을 회복합니다.
프리셋과 원격 제어
프리셋 3개, USB 원격 제어, 아날로그 원격 제어로 반복 작업을 자동화할 수 있습니다.
3중 보호
트래킹 과전압 보호, 과열 보호, 과부하 보호를 갖췄습니다.

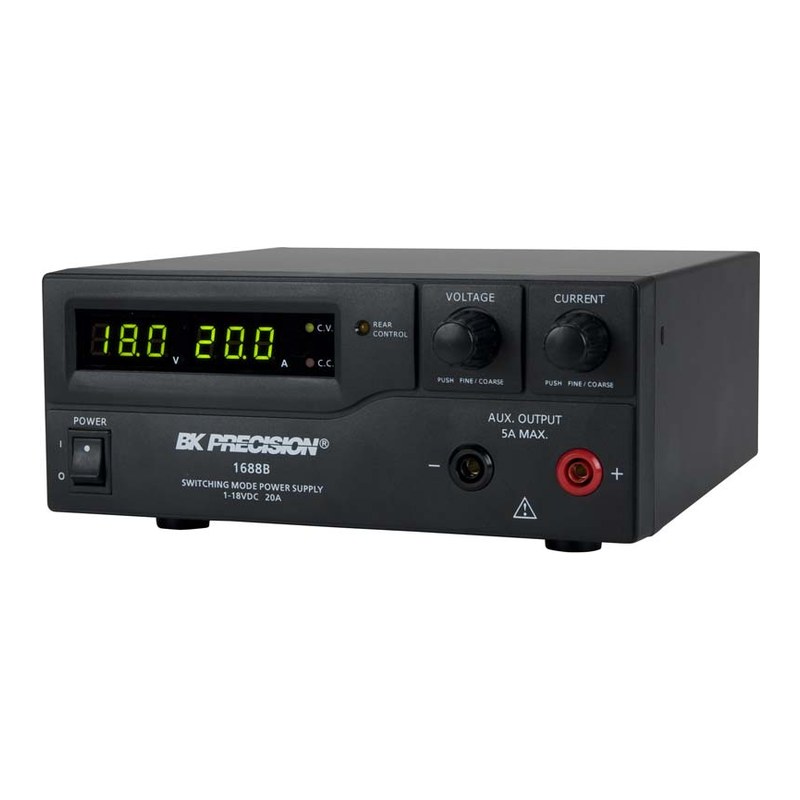

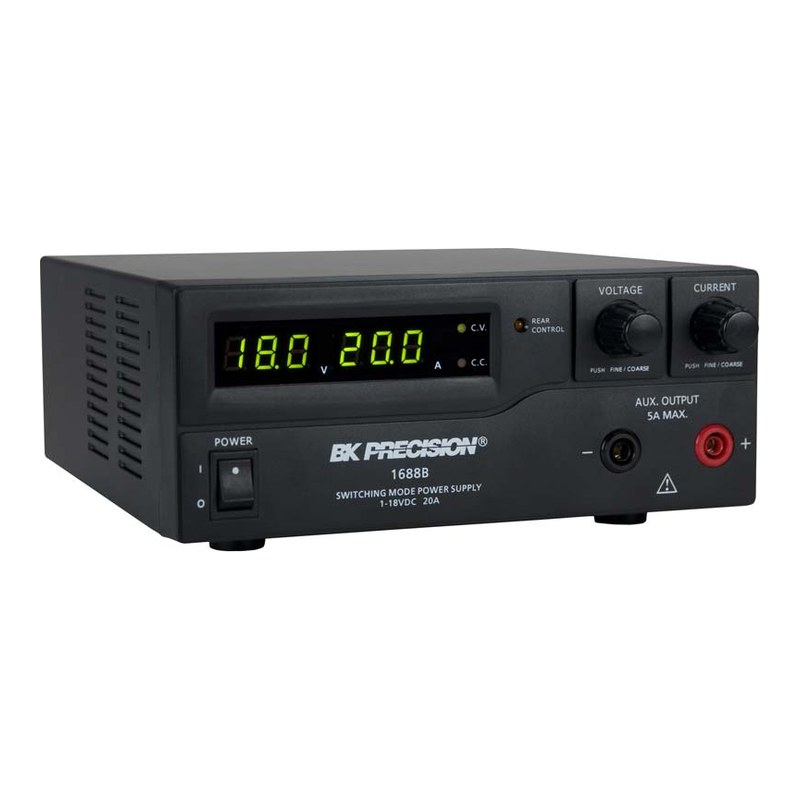

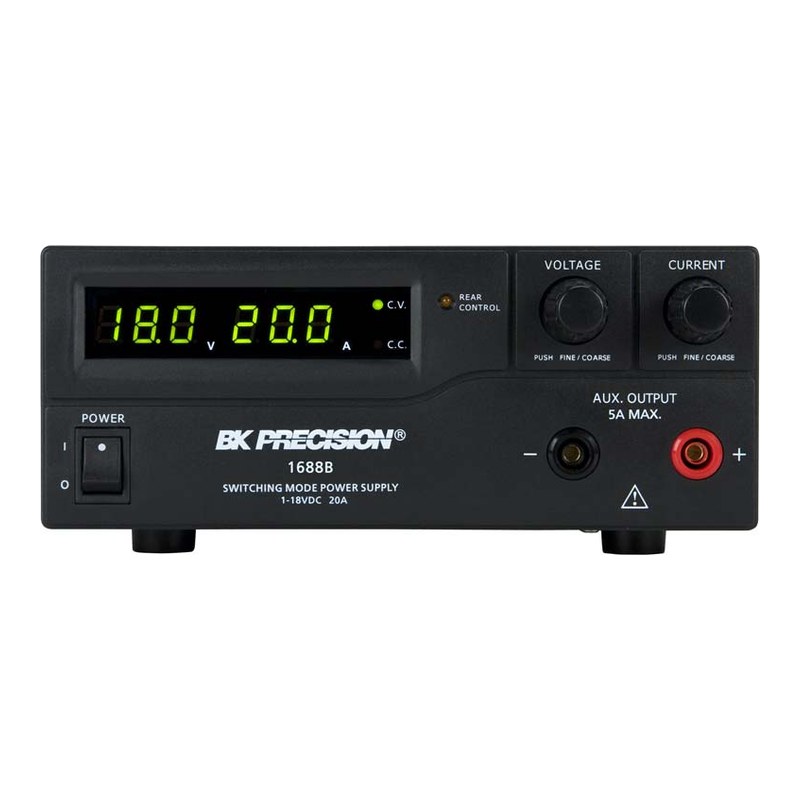

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 | 전압 | 전류 | 효율 (230 VAC) | 인터페이스 |
|---|---|---|---|---|---|
| 1685B | 1CH | 1~60 V | 0~5 A | 86 % | USB, 아날로그 원격 |
| 1687B | 1CH | 1~36 V | 0~10 A | 86 % | USB, 아날로그 원격 |
| 1688B (이 상품) | 1CH | 1~18 V | 0~20 A | 85 % | USB, 아날로그 원격 |
이런 현장에 적합합니다
자동차 전장 시험
12 V 차량용 기기·ECU의 고전류 구동
무선 통신 장비
13.8 V 계열 무선기 벤치 전원
모터·액추에이터 시험
DC 모터 기동 전류가 큰 부하 구동
배터리 대체 전원
배터리 구동 기기의 개발용 대체 전원
1688B 주요 사양
| 모델 | 1688B |
|---|---|
| 출력 채널 | 1 |
| 출력 전압 | 1~18 V |
| 출력 전류 | 0~20 A |
| 전압 레귤레이션 (로드 0~100 %) | ≤50 mV |
| 전압 레귤레이션 (라인, 90~132 / 170~264 VAC) | ≤20 mV |
| 전류 레귤레이션 (로드, 정격 전압 10~90 %) | ≤100 mA |
| 전류 레귤레이션 (라인) | ≤50 mA |
| 전압 리플·노이즈 | ≤5 mV rms / ≤50 mV p-p |
| 전류 리플·노이즈 | ≤30 mA rms |
| 전압계 / 전류계 | 3자리 LED, ±(0.2 % + 3 counts) |
| 과도 응답 시간 (부하 50~100 %) | 1.5 ms |
| 트래킹 과전압 보호 | 설정 1~5 V: +2 V, 5~18 V: +3 V |
| 보호 기능 | 과부하, 과전압, 과열 |
| 부가 기능 | 사용자 프리셋 3개 (전압·전류), 아날로그 원격 제어 |
| 외부 타이머 프로그래밍 | 최대 20스텝, 스텝 시간 최대 99분 59초, 최대 999회 반복 |
| 인터페이스 | USB, 아날로그 원격 제어 단자 |
| 입력 전원 | 100~240 VAC, 50/60 Hz |
| 전부하 입력 전류 | 4.6 A (100 VAC), 2.1 A (230 VAC) |
| 효율 | 81 % (100 VAC), 85 % (230 VAC) |
| 역률 보정 | >0.95 (최적 부하) |
| 냉각 방식 | 온도 제어 팬 (정지~최고 속도) |
| 사용 온도 | 0~40 °C, ≤80 % RH |
| 크기 (W × H × D) | 200 × 90 × 208 mm |
| 무게 | 2.4 kg |
| 기본 구성품 | 전원 코드, 사용 설명서, USB 케이블, 원격 제어 커넥터 |
※ 제조사 데이터시트(1685B Series Datasheet, v080619) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
