TEKTRONIX · TRCP SERIES ROGOWSKI CURRENT PROBE

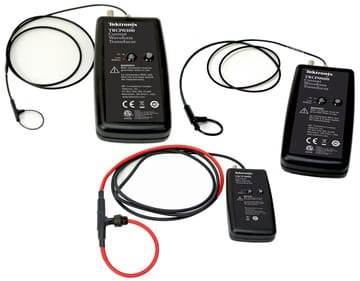

텍트로닉스 TRCP3000 로고스키 전류 프로브
AC 전용 · 1 Hz ~ 16 MHz · 500 mA ~ 3000 A 피크 · 감도 2 mV/A · 1 MΩ BNC
큰 코일로 과부하 전류에도 손상되지 않는 AC 전용 로고스키 전류 프로브입니다. 손이 닿기 어려운 곳에 끼워 넣거나 버스 바처럼 큰 측정점에 감아 최대 3000 A 피크까지 측정합니다. BNC 커넥터로 BNC 입력이 있는 모든 계측기에 연결합니다.
16 MHz 최고 주파수 | 3000 A 최대 피크 전류 | 2 mV/A 감도 | 8.5 mm 코일 지름 |
모델 비교
| 모델 | 주파수 범위 | 피크 전류 | 최소 전류 | 감도 | 감쇠 설정 | 코일 지름 |
|---|---|---|---|---|---|---|
| TRCP0300 | 9 Hz ~ 30 MHz | 300 A | 250 mA | 20 mV/A | 50X | 1.7 mm |
| TRCP0600 | 12 Hz ~ 30 MHz | 600 A | 500 mA | 10 mV/A | 100X | 4.5 mm |
| TRCP3000 (이 상품) | 1 Hz ~ 16 MHz | 3000 A | 500 mA | 2 mV/A | 500X | 8.5 mm |
TRCP3000의 이로운 점
01 유연한 코일 코일을 측정점에 감기만 하면 되어 작은 소자 다리부터 큰 버스 바까지 쉽게 연결합니다. | 02 넓은 동작 범위 500 mA부터 3000 A 피크까지 측정합니다. |
03 범용 BNC BNC 입력이 있는 오실로스코프·계측기라면 어디든 연결합니다. 오실로스코프 외부 감쇠를 500X로 설정합니다. | 04 응용 모터 드라이브, 인버터, 전원 공급기, 산업용 전력 장비의 AC 전류 측정에 쓰입니다. |
TRCP3000 주요 사양
| 측정 방식 | AC 전용 로고스키 코일 |
| 주파수 범위 | 1 Hz ~ 16 MHz |
| 최대 피크 전류 | 3000 A |
| 최소 전류 | 500 mA |
| 감도 | 2 mV/A |
| 오실로스코프 외부 감쇠 설정 | 500X |
| 정확도 (일반) | 읽음값의 ±2% |
| 코일 지름 | 8.5 mm |
| 출력 | 1 MΩ BNC |
액세서리·옵션 안내
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | 로고스키 전류 프로브 본체, AC 전원 어댑터 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
