ROHDE & SCHWARZ · RTM3000 SERIES

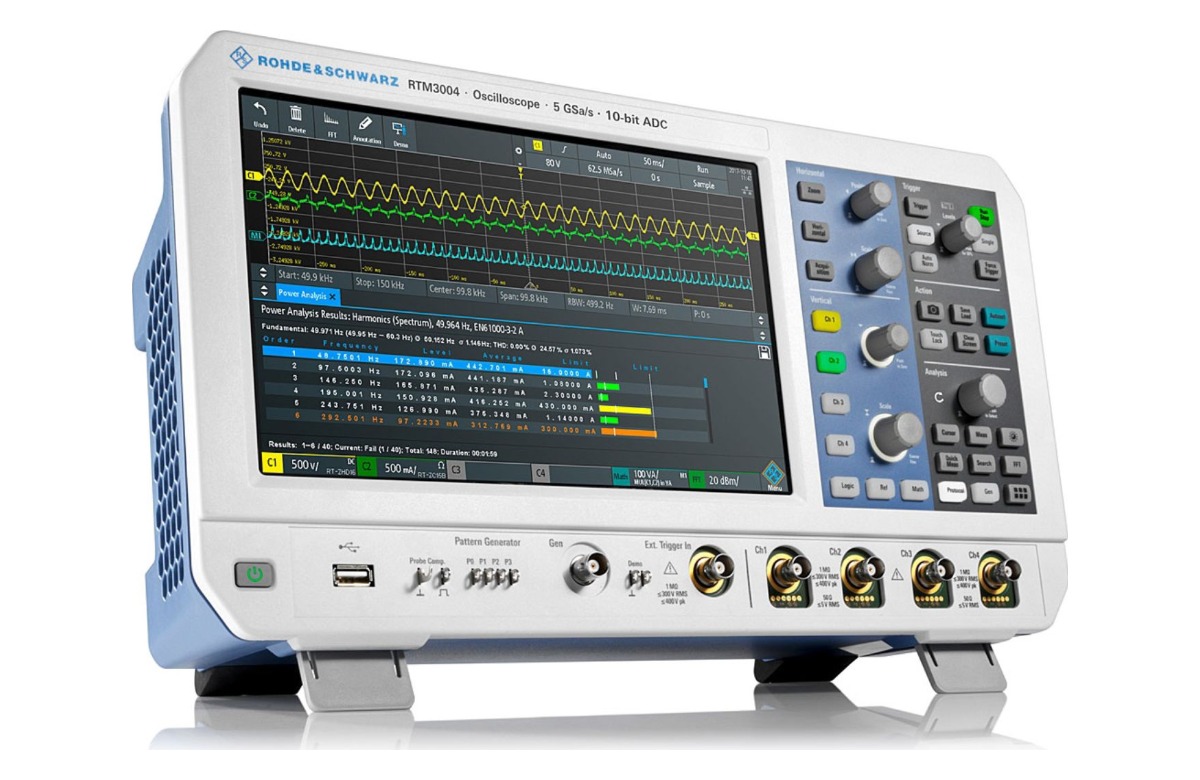

로데슈바르즈 RTM3K-104 1 GHz 디지털 오실로스코프
1 GHz · 4채널 · 5 GSa/s · 10비트 ADC · 40 Mpts/ch · 10.1인치 터치
R&S RTM3000은 파워 일렉트로닉스와 임베디드 설계 디버깅에 맞춘 4채널 오실로스코프입니다. 10비트 A/D 컨버터와 500 µV/div 입력 감도로 작은 신호를 정확히 보고, 채널당 40 Mpts(인터리브 80 Mpts) 메모리로 긴 구간을 높은 샘플링 속도 그대로 담습니다. 스펙트럼 분석, 로직 분석, 프로토콜 분석, 파형 발생 기능을 한 대에 모은 X-in-1 오실로스코프입니다.
1 GHz 아날로그 대역폭 | 5 GSa/s 최대 샘플링 | 10 bit ADC 분해능 | 80 Mpts 최대 메모리 (인터리브) | 10.1" 정전식 터치 |
가격 안내
| 모델 | RTM3K-104 (1 GHz, 4채널) |
| 판매가 (부가세 포함) | 33,566,000원 |
| 판매가 (부가세 별도) | 30,514,545원 |
| 납기 | 주문생산품 4주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 채널 | 판매가 (부가세 포함) |
|---|---|---|---|
| RTM3K-04 | 100 MHz | 4채널 | 9,630,000원 |
| RTM3K-24 | 200 MHz | 4채널 | 10,758,000원 |
| RTM3K-34 | 350 MHz | 4채널 | 20,026,000원 |
| RTM3K-54 | 500 MHz | 4채널 | 27,027,000원 |
| RTM3K-104 (이 상품) | 1 GHz | 4채널 | 33,566,000원 |
※ 대역폭(채널 구성)마다 별도 상품으로 등록되어 있습니다. 구입 후에도 라이선스로 대역폭을 올릴 수 있습니다.
RTM3K-104의 특징

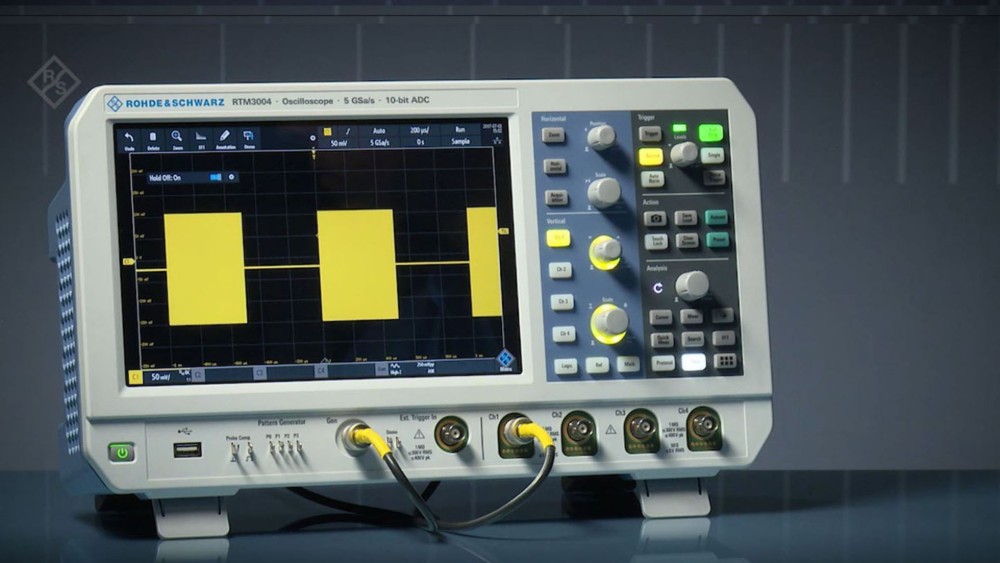

01 · 10비트 ADC 작은 신호의 세부까지 선명하게 로데슈바르즈 자체 설계 10비트 A/D 컨버터로 8비트 대비 4배 높은 분해능을 제공합니다. 스위칭 전원의 리플처럼 큰 신호 위의 작은 변화도 또렷하게 표시합니다. |  |

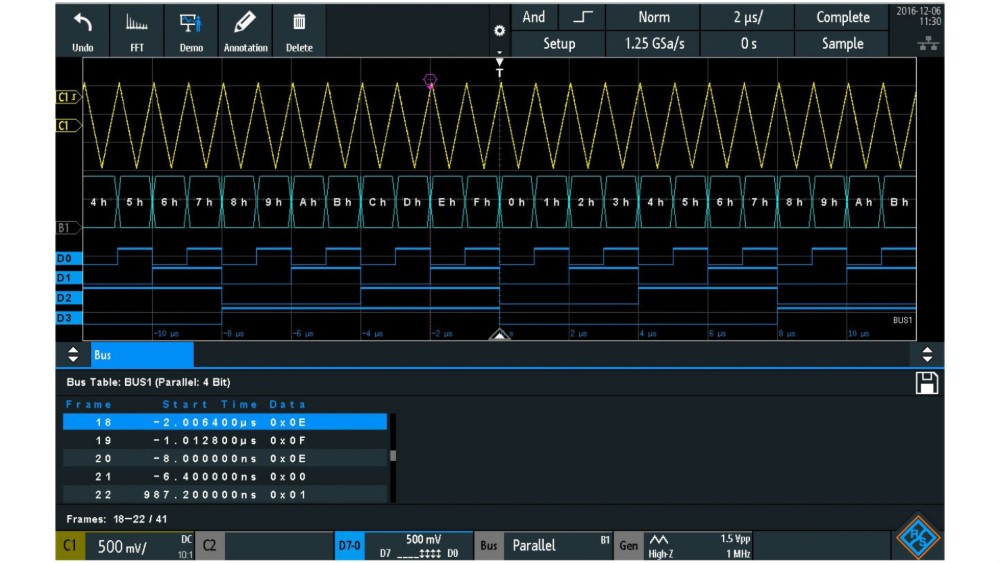

 | 02 · 긴 메모리 40 Mpts 기본, 400 Mpts 세그먼트 채널당 40 Mpts(인터리브 80 Mpts)로 동급 대비 8배 큰 메모리를 갖췄습니다. RTM-K15 옵션을 더하면 400 Mpts 세그먼트 메모리로 통신 간격이 있는 신호를 수 초에서 수 분까지 기록합니다. |

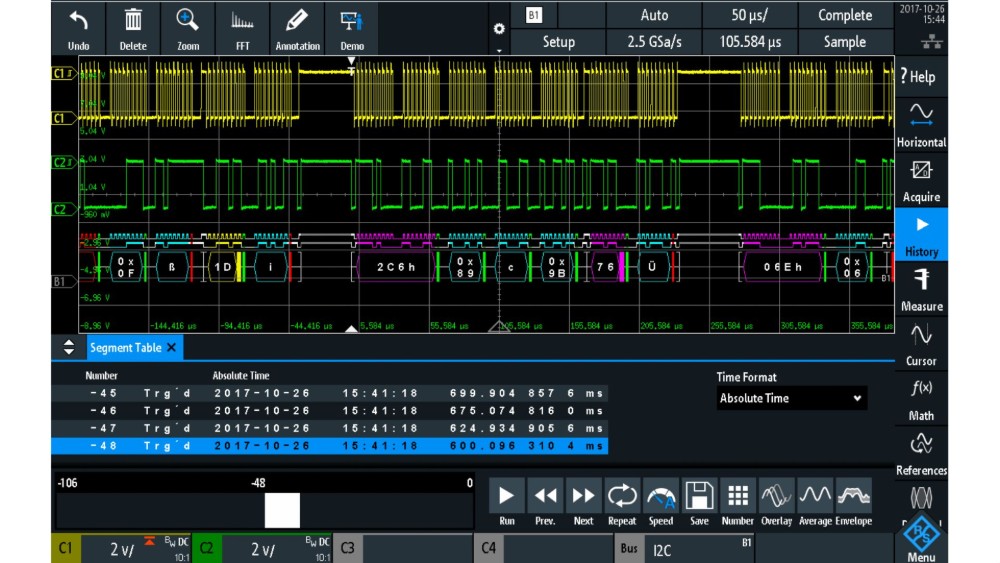

03 · MSO 16채널 디지털 입력 (RTM-B1) RTM-B1 옵션으로 디지털 16채널이 추가되어 임베디드 설계의 아날로그·디지털 신호를 같은 시간축에서 함께 분석합니다. 병렬 버스와 직렬 프로토콜 디코드도 지원합니다. |  |

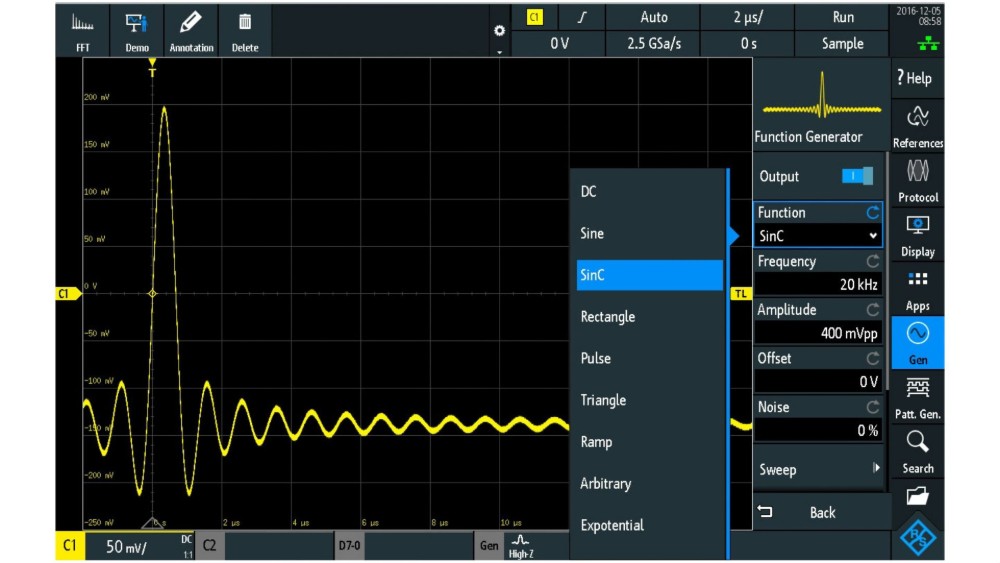

 | 04 · 파형 발생기 아날로그·디지털 자극 신호 생성 (RTM-B6) 최대 50 Mbit/s 패턴과 사인·사각·램프·노이즈·임의 파형을 출력해 교육과 시제품 시험에 활용합니다. CSV 파일로 파형과 패턴을 불러올 수 있습니다. |

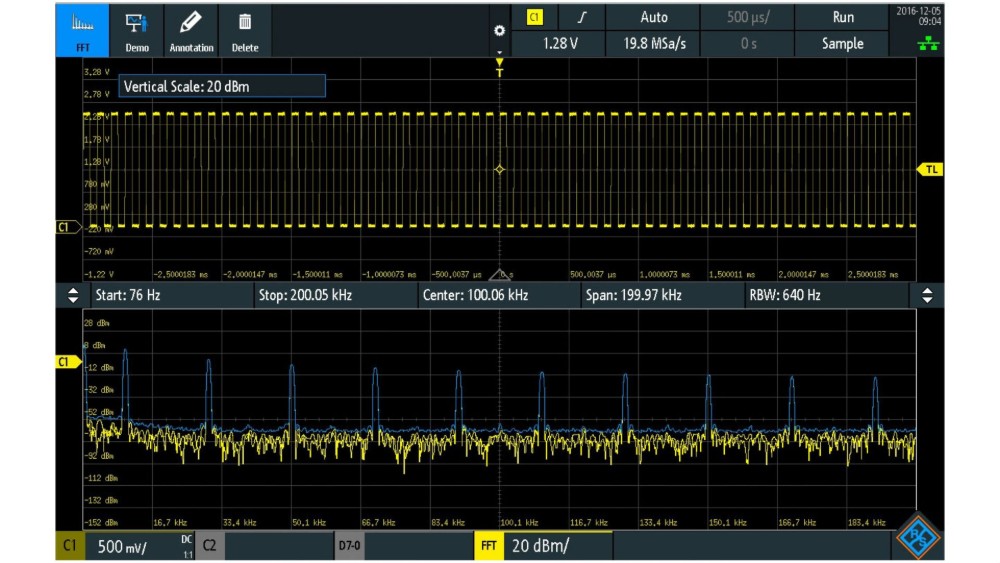

05 · 스펙트럼 분석 시간·주파수 영역 동시 분석 스펙트럼·스펙트로그램 분석(RTM-K37)으로 시간 영역 신호와 주파수 성분의 상관관계를 함께 보며 원인을 찾습니다. 파워 분석(RTM-K31), 마스크 테스트도 지원합니다. |  |
 | 06 · 10.1인치 터치 누구나 바로 쓰는 터치 조작 1280×800 정전식 터치 화면과 직관적인 메뉴로 설정과 분석이 빠릅니다. 3자리 전압계와 6자리 주파수 카운터가 채널마다 기본 제공됩니다. |
주요 사양
| 모델 | RTM3K-104 (R&S RTM3000) |
| 대역폭 | 1 GHz |
| 아날로그 채널 | 4채널 |
| 최대 샘플링 속도 | 2.5 GSa/s (채널당), 5 GSa/s (2채널 인터리브) |
| 메모리 | 채널당 40 Mpts, 인터리브 80 Mpts |
| 세그먼트 메모리 (옵션 RTM-K15) | 400 Mpts (최대 34,952 세그먼트) |
| 수직 분해능 | 10비트 ADC (고분해능 모드 최대 16비트) |
| 입력 감도 | 500 µV/div ~ 10 V/div (1 MΩ), 500 µV/div ~ 1 V/div (50 Ω) |
| 파형 획득 속도 | 64,000 wfm/s (고속 세그먼트 모드 2,000,000 wfm/s) |
| 자동 측정 / 커서 | 32종 / 4종 |
| MSO (옵션 RTM-B1) | 디지털 16채널, 400 MHz, 5 GSa/s |
| 파형 발생기 (옵션 RTM-B6) | 14비트, 250 MSa/s, 4비트 패턴 최대 50 Mbit/s |
| 프로토콜 트리거·디코드 (옵션) | I²C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, I²S, MIL-STD-1553, ARINC 429 |
| 디스플레이 | 10.1인치 정전식 터치, 1280 × 800 |
| 크기 (W×H×D) | 390 × 220 × 152 mm |
| 무게 | 3.3 kg |
※ 사양은 로데슈바르즈 공식 자료(R&S RTM3000 제품 페이지·브로셔) 기준이며, 세부 수치는 구성과 측정 조건에 따라 다를 수 있습니다.
옵션 및 액세서리
| 하드웨어 옵션·액세서리 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| RTM-B1 | MSO 혼합 신호 옵션, 400 MHz 16 디지털 채널 (RTM3000) |
| RTM-B6 | 임의 파형·패턴 발생기 (RTM3000) |
| RTB-Z1 | 전면 커버 (RTB 2 / RTM3000) |
| RTB-Z3 | 보호 및 운반용 케이스 (RTB 2 / RTM3000) |
| 소프트웨어·분석 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| RTM-PK1 | 애플리케이션 번들: 직렬 디코드·파워·스펙트럼 등 + 발생기 (RTM3000) |
| RTM-K15 | 히스토리 및 세그먼트 메모리 (RTM3000) |
| RTM-K31 | 파워 분석 (RTM3000) |
| RTM-K37 | 스펙트럼 분석·스펙트로그램 (RTM3000) |
| 기타 옵션·프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| RTM-K1/K2/K3/K5/K6/K7 | 직렬 프로토콜 트리거·디코드 개별 옵션 |
| 대역폭 업그레이드 | 구입 후 라이선스로 상위 대역폭(최대 1 GHz) 업그레이드 |
| RT-ZS / RT-ZD / RT-ZC 계열 | 액티브·차동·전류 프로브 |
기본 구성품
| 기본 구성품 | 채널당 500 MHz 10:1 패시브 프로브, 전원 코드 |
| 보증 | 로데슈바르즈 표준 보증 (연장 보증·교정 플랜은 견적 문의) |
추가상품 및 자료
하드웨어·소프트웨어 옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 그 밖의 옵션과 프로브는 견적 문의 주시면 안내해 드립니다.
Rohde & Schwarz 공식 제품 · 티엠웨이 (주문생산품 4주)
