TEKTRONIX · TEKVPI AC/DC CURRENT PROBE

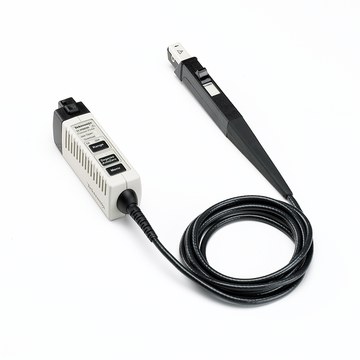

텍트로닉스 TCP0030A AC/DC 전류 프로브
DC ~ 120 MHz 이상 · 30 A RMS · 50 A 피크 · 최소 1 mA · TekVPI 직접 연결
TekVPI 프로브 인터페이스로 오실로스코프에 바로 연결하는 고성능 AC/DC 전류 프로브입니다. 별도 증폭기 없이 오실로스코프에서 전원을 받고, 5 A와 30 A 범위를 골라 120 MHz 이상의 대역폭으로 측정합니다. 1 mA의 작은 전류까지 정확하게 측정해 최신 전원·반도체 회로의 전류 분석에 알맞습니다.
120 MHz 대역폭 (이상) | 30 A 최대 RMS 전류 | 50 A 최대 피크 펄스 | 1 mA 최소 감도 |
모델 비교
| 모델 | 대역폭 | 최대 전류 | 인터페이스 |
|---|---|---|---|
| TCP0030A (이 상품) | DC ~ 120 MHz | 30 A RMS / 50 A 피크 | TekVPI |
| TCP0020 | DC ~ 50 MHz | 20 A RMS / 100 A 피크 | TekVPI |
| TCP0150 | DC ~ 20 MHz | 150 A RMS / 500 A 피크 | TekVPI |
TCP0030A의 이로운 점
01 TekVPI 지능형 연결 오실로스코프가 프로브를 인식해 단위와 배율을 자동 설정하고 화면에 암페어 값을 바로 표시합니다. | 02 원버튼 조작 버튼 하나로 디가우스와 자동 영점 조정을 하고, LED로 프로브 상태를 확인합니다. |
03 높은 정확도 일반적으로 DC 게인 오차 1% 미만, 낮은 노이즈와 DC 드리프트로 작은 전류도 정확합니다. | 04 원격 제어 오실로스코프를 통해 GPIB·USB로 프로브를 원격 제어할 수 있습니다. |
TCP0030A 주요 사양
| 대역폭 | DC ~ 120 MHz 이상 |
| 상승 시간 | 2.92 ns 이하 |
| 최대 DC / RMS 전류 | 30 A / 30 A |
| 최대 피크 펄스 전류 | 50 A |
| 전류 범위 | 5 A, 30 A |
| 최소 감도 | 1 mA (1 mV/div 지원 오실로스코프) |
| DC 정확도 | ±3% (보증), 일반 ±1% |
| 최대 나선 전압 | 150 V CAT II (절연선 300 V CAT II) |
| 최대 전류-시간 곱 | 500 A·μs (30 A 범위) |
| 삽입 임피던스 | 0.08 Ω(1 MHz), 0.15 Ω(10 MHz), 0.85 Ω(120 MHz) |
| 신호 지연 | 14.5 ns |
| 최대 도체 지름 | 5 mm |
| 케이블 길이 | 200 cm |
| 전원 | TekVPI 인터페이스로 오실로스코프에서 공급 |
| 사용 온도 | 0 ~ 50 ℃ |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 067-2396-00 | 성능 검증용 1회전 50 Ω 전류 루프 (BNC) |
| 016-1952-xx | 나일론 휴대용 케이스 (기본 포함) |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
| SILV600 | 표준 보증 5년 연장 |
기본 구성품
| 기본 구성품 | 사용 설명서, 6인치 프로브 접지 리드, 나일론 휴대용 케이스 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
