TEKTRONIX · AC CURRENT PROBE

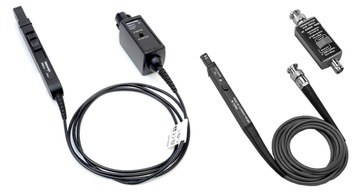

텍트로닉스 P6021A AC 전류 프로브
AC 전용 · 대역폭 120 Hz ~ 60 MHz · 250 A 피크 · 감도 10 mA · 1 MΩ BNC
회로를 끊지 않고 도체에 집어 물려 AC 전류를 측정하는 분할 코어 전류 프로브입니다. 넓은 대역과 우수한 저주파 특성을 갖춘 범용 모델로, 2 mA/mV와 10 mA/mV 범위를 전환해 씁니다. 슬라이드를 열면 헤드가 접지되지 않는 차폐 구조라 측정 중 의도하지 않은 접지를 막아 줍니다.
60 MHz 최대 대역폭 | 250 A 피크 최대 전류 | 10 mA 최소 감도 | 1.5 m 케이블 길이 |
모델 비교
| 모델 | 대역폭 | 최대 전류 | 감도 | 출력 범위 | 최대 도체 지름 |
|---|---|---|---|---|---|
| P6021A (이 상품) | 120 Hz ~ 60 MHz | 10.6 A RMS / 250 A 피크 | 10 mA | 2 / 10 mA/mV | 5 mm |
| P6022 | 935 Hz ~ 120 MHz | 2.12 A RMS / 100 A 피크 | 1 mA | 1 / 10 mA/mV | 2.8 mm |
P6021A의 이로운 점
01 클램프 방식 회로를 끊지 않고 도체에 물려서 측정. 분할 코어 구조라 연결이 간편합니다. | 02 차폐 헤드 슬라이드를 연 상태에서는 헤드가 접지되지 않아 측정 대상 회로를 실수로 접지하는 일을 막습니다. |
03 범위 전환 출력 2 mA/mV · 10 mA/mV를 스위치로 바꿔 작은 전류와 큰 전류를 한 프로브로 측정합니다. | 04 응용 모터 드라이브, 전력 인버터·컨버터, 전원 공급기, 항공 전자 장비의 AC 전류 측정에 쓰입니다. |
P6021A 주요 사양
| 측정 방식 | AC 전용, 분할 코어 클램프 |
| 대역폭 | 120 Hz ~ 60 MHz |
| 최대 전류 | 10.6 A RMS, 250 A 피크 |
| 최소 감도 | 10 mA |
| 출력 범위 | 2 mA/mV · 10 mA/mV |
| 입력 조건 | 오실로스코프 1 MΩ 입력 |
| 최대 도체 지름 | 5 mm |
| 프로브 헤드 (L × W × H) | 20 × 1.6 × 3.2 cm |
| 케이블 길이 | 1.5 m |
| 안전 규격 | CAN/CSA-C22.2 No. 61010-1/-2-032, UL 61010-1, EN 61010-1/-2-032 |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 016-1952-xx | 나일론 휴대용 케이스 |
| 067-2396-xx | 성능 검증용 1회전 50 Ω 전류 루프 (BNC) |
| 067-1686-xx | 지연시간 보정(디스큐)·교정 고정기 |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | 6인치 접지 리드, 사용 설명서 |
| 보증 | 1년 (부품·공임) |
추가상품 및 자료
액세서리, 교정·수리 서비스는 견적 문의 주시면 안내해 드립니다. 데이터시트는 아래 자료실 링크에서 바로 보실 수 있습니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 6주)
