TEKTRONIX · 2 SERIES MSO

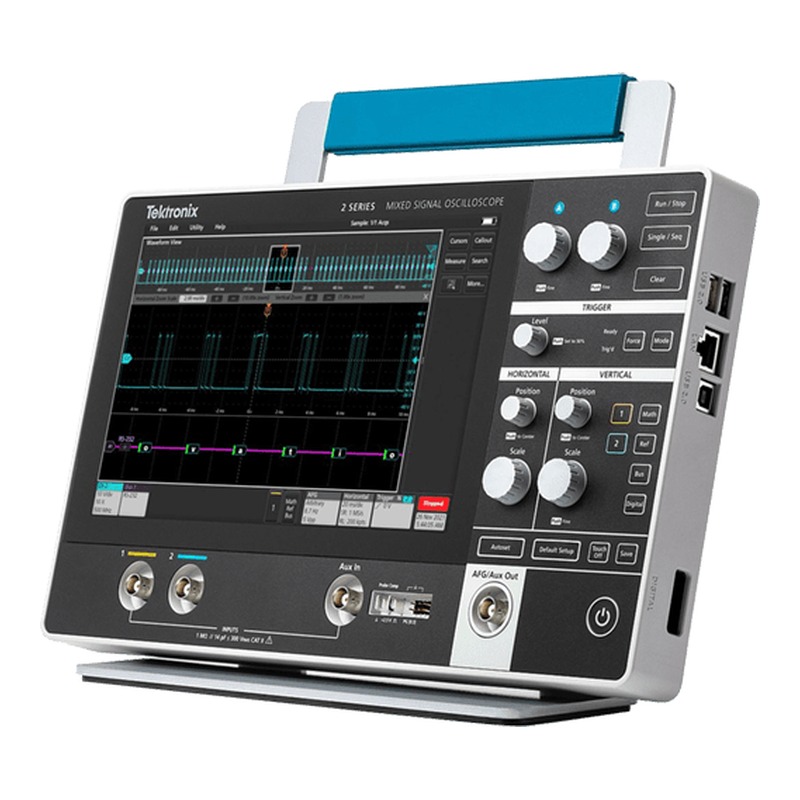

텍트로닉스 MSO22 100 MHz 휴대용 혼합 신호 오실로스코프
100 MHz (2-BW-100) · 아날로그 2채널 · 최대 2.5 GS/s · 10 Mpts
무게 1.8 kg, 두께 40.4 mm의 노트북처럼 얇은 본체에 10.1인치 정전식 터치스크린을 담았습니다. 2채널 아날로그 입력에 16채널 디지털(옵션)까지 지원하는 MSO22는 전원·임베디드 회로 디버그, 교육 실습, 현장 점검처럼 2채널이면 충분한 작업을 가볍고 경제적으로 해결합니다. 100 MHz 구성은 전원 회로와 일반 마이크로컨트롤러 신호 확인에 알맞습니다.
100 MHz 아날로그 대역폭 | 2.5 GS/s 최대 샘플링 (하프 채널) | 2 + 16 아날로그 + 디지털(옵션) | 10.1" WXGA 정전식 터치 | 1.8 kg 본체 무게 |
모델 구성
| 모델 | 아날로그 | 대역폭 | 샘플링 속도 | 레코드 길이 | 디지털 |
|---|---|---|---|---|---|
| MSO22 (이 상품) | 2채널 | 100 MHz | 1.25 GS/s (전 채널) · 2.5 GS/s (하프 채널) | 10 Mpts/ch | 16채널 (2-MSO 옵션) |
| MSO24 | 4채널 | 70 / 100 / 200 / 350 / 500 MHz | 1.25 GS/s (전 채널) · 2.5 GS/s (하프 채널) | 10 Mpts/ch | 16채널 (2-MSO 옵션) |
※ 이 상품은 MSO22 100 MHz 구성입니다. 다른 대역폭(70 / 100 / 200 / 350 / 500 MHz)은 각각 별도 상품으로 등록되어 있습니다. 구매 후에도 라이선스(SUP2-BW 시리즈)로 대역폭을 올릴 수 있습니다. 4채널이 필요하면 MSO24 상품을 확인해 주세요.
MSO22 대역폭 구성
| 2-BW-70 | 70 MHz |
| 2-BW-100 ◀ 이 상품 | 100 MHz |
| 2-BW-200 | 200 MHz |
| 2-BW-350 | 350 MHz (P6139B 500 MHz 프로브 함께 권장) |
| 2-BW-500 | 500 MHz (4 mV/div ~ 10 V/div에서 보장, P6139B 프로브 권장) |
MSO22 100MHz의 이로운 점
01 · 터치 조작 스마트폰처럼 다루는 10.1인치 터치스크린 파형을 끌어서 위치를 옮기고, 두 손가락으로 벌려 확대합니다. 메뉴는 화면 배지를 두 번 눌러 바로 열립니다. 노브와 버튼 둘레의 색상 LED가 지금 조정 중인 채널을 알려 주어 처음 쓰는 사람도 빨리 익숙해집니다. |  |
 | 02 · 휴대성 노트북 가방에 들어가는 실험실 장비 두께 40.4 mm, 무게 1.8 kg으로 들고 다니기 쉽습니다. 배터리 팩(2-BP)을 달면 전원이 없는 현장에서도 배터리 2개로 약 8시간 측정할 수 있고, 측정 중에 배터리를 바꿔 끼울 수 있습니다. |
03 · 시리얼 디코드 I2C·SPI·UART·CAN·LIN·SENT 트리거와 해석 2-SERIAL 옵션으로 임베디드 회로에서 흔히 쓰는 시리얼 버스를 트리거하고 디코드합니다. 버스 파형과 디코드 표가 다른 신호와 같은 시간축으로 보여 타이밍 문제를 빠르게 찾습니다. 2024년 12월 펌웨어부터 10BASE-T1S 디코드도 추가되었습니다. |  |
 | 04 · 신호 발생 · 보드 선도 50 MHz 함수 발생기와 주파수 응답 분석 내장 2-SOURCE 옵션을 켜면 50 MHz 임의/함수 발생기와 4비트 디지털 패턴 발생기를 쓸 수 있습니다. 내장 AFG로 주파수를 쓸어 가며 이득과 위상을 그려 주는 보드 선도(Bode plot) 기능으로 전원 제어 루프와 필터 특성을 따로 장비 없이 확인합니다. |
05 · 혼합 신호 아날로그와 16채널 디지털을 한 화면에 2-MSO 옵션과 P6316 디지털 프로브로 16개 디지털 신호를 아날로그 파형과 함께 봅니다. 디지털 채널을 묶어 버스로 표시하고 병렬 패턴으로 트리거할 수 있어 MCU·FPGA 디버그에 효과적입니다. |  |
 | 06 · 협업 · 원격 TekDrive·TekScope·VNC로 어디서나 확인 내장 VNC 서버로 PC에서 화면을 보고 조작하며, TekDrive 클라우드에 파형과 설정을 저장해 팀과 공유합니다. TekScope PC 소프트웨어로 실험실 밖에서도 분석할 수 있습니다. (TekScope·TekDrive 6개월 무료 이용 포함) |
07 · 현장 보호 보호 케이스 번들로 현장에서도 안전하게 2-PC 보호 케이스 번들은 운반 가방, 킥스탠드, 고무 보호 케이스로 구성되어 현장에서 떨어뜨리거나 부딪혀도 장비를 지켜 줍니다. 뒷면 100 × 100 mm VESA 마운트로 선반 암이나 거치대에도 붙일 수 있습니다. |  |
 | 08 · 교육 실습실에 알맞은 기능 제어와 내장 도움말 교육자가 자동 설정·커서·자동 측정 기능을 잠가 학생이 기본 측정 원리를 직접 익히게 할 수 있습니다. 모든 메뉴에 내장 도움말이 연결되어 설명서를 찾지 않아도 됩니다. |
MSO22 100 MHz 주요 사양
| 아날로그 채널 | 2채널 (BNC) |
| 대역폭 | 100 MHz (2-BW-100), 구매 후 SUP2-BW 라이선스로 업그레이드 가능 |
| 대역폭 제한 필터 | 20, 70, 100, 200, 350, 500 MHz (장비 대역폭 이내) |
| 샘플링 속도 | 1.25 GS/s (전 채널), 2.5 GS/s (하프 채널 인터리브) |
| 레코드 길이 | 채널당 10 Mpts |
| 수직 해상도 | 8비트 ADC (고해상도 모드에서 최대 16비트) |
| 입력 감도 | 1 mV/div ~ 10 V/div |
| 입력 임피던스 | 1 MΩ ±1%, 14 pF ±3 pF |
| 최대 입력 전압 | 300 Vrms CAT II (피크 ±425 V 이하) |
| DC 게인 정확도 | ±3% |
| 시간축 범위 | 2 ns/div ~ 1000 s/div (전 채널), 1 ns/div ~ 1000 s/div (하프 채널) |
| 시간축 정확도 | ±25 ppm (1 ms 이상 간격) |
| 트리거 | 에지, 펄스 폭, 런트, 타임아웃, 로직, 셋업/홀드, 상승/하강 시간, 병렬 버스(MSO 옵션) |
| 시리얼 트리거·디코드 (옵션) | I2C(10 Mb/s), SPI(20 Mb/s), RS-232/422/485/UART(15 Mb/s), CAN·CAN FD(16 Mb/s), LIN(1 Mb/s), SENT |
| 획득 모드 | 샘플, 피크 검출, 평균(최대 10,240회), 엔벨로프, 고해상도, 롤 모드 |
| 측정·분석 | 자동 측정 37종(개수 제한 없이 표시), 측정 통계, 커서, 파형 연산·임의 수식 편집, FFT, 마스크 테스트, 검색 |
| 디지털 채널 (2-MSO) | 16채널(D0~D15), 8채널 단위 임계값 TTL·CMOS·ECL·PECL·사용자 정의(-15 V ~ +25 V), 최소 펄스 5 ns |
| 함수 발생기 (2-SOURCE) | 1채널(Aux 출력 겸용), 사인파 0.1 Hz ~ 50 MHz, 구형·펄스 ~20 MHz, 임의 파형 128k 포인트 ~25 MHz |
| 디지털 패턴 발생기 (2-SOURCE) | 4비트, 패턴 메모리 4K 비트, 1 bps ~ 25 Mbps, 출력 2.5 / 3.3 / 5 V |
| 디스플레이 | 10.1인치 TFT 컬러, 1280 × 800(WXGA), 정전식 멀티 터치, 한국어 메뉴 지원 |
| 인터페이스 | USB 2.0 호스트 2개, USB 2.0 디바이스 1개(USBTMC), LAN(이더넷), Aux 출력(BNC), 켄싱턴 잠금 슬롯, VESA 100 × 100 mm |
| 원격 제어 | VNC, IVI 드라이버(LabVIEW·MATLAB·.NET), Python·C/C++ 등 VISA 호환, TDS2000·TBS1000·MSO/DPO2000 명령 호환 모드 |
| 전원 | 100 ~ 240 V ±10%, 50/60 Hz (외장 AC 어댑터 24 V DC), 최대 60 W |
| 배터리 (옵션) | 2-BP 배터리 팩, TEKBAT-01 리튬이온 6700 mAh · 14.52 V, 1개 최대 4시간 / 2개 최대 8시간, 핫스왑 |
| 크기 (H × W × D) | 210 × 344 × 40.4 mm (배터리 팩 장착 시 깊이 78 mm) |
| 무게 | 1.8 kg (배터리 팩 + 배터리 2개 장착 시 3.6 kg) |
| 사용 온도 | 0 ~ 50 ℃ (배터리 사용 시 0 ~ 45 ℃) |
| 규격 | CE, CSA (UL61010-1, UL61010-2-030), RoHS |
옵션 안내
| 소프트웨어 기능 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 2-SOURCE | 함수 발생기(AFG 50 MHz), 디지털 패턴 발생기(4비트), 주파수 응답 분석(보드 선도) |
| 2-SERIAL | I2C, SPI, UART, CAN, CAN FD, CAN XL, LIN, SENT, 10BASE-T1S 시리얼 트리거·디코드 |
| 2-ULTIMATE | 2-SOURCE와 2-SERIAL을 모두 포함한 통합 번들 |
| SUP2-BW…-2 | 구매 후 대역폭 업그레이드 라이선스 (예: 70 MHz → 200 MHz) |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| R3 / R5 | 표준 보증을 3년 / 5년으로 연장 (부품·공임, 수리 시 교정·업데이트 포함) |
| T3 / T5 | 3년 / 5년 토털 보호 (마모·실수로 인한 파손·ESD·EOS 수리 또는 교체) |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| 함께 쓰기 좋은 프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TPP0100 · TPP0200 · P6139B | 패시브 전압 프로브 (100 / 200 / 500 MHz, 10x) |
| P2221 · P6101B · P3010 | 패시브 프로브 (1x/10x 겸용, 1x, 100 MHz 10x) |
| TCP2020 · TCPA300 · TCPA400 | 전류 프로브 (DC ~ 50 MHz 일체형, 전류 프로브 증폭기) |
| A622 · P6021A · P6022 · TRCP 시리즈 | AC/DC 전류 프로브, 로고스키 코일 전류 프로브 |
| P5100A · P5122 · P5150 · P6015A | 고전압 싱글 엔드 프로브 |
| P5200A | 고전압 차동 프로브 (50 MHz) |
| P6316 | 16채널 디지털 로직 프로브 (2-MSO에 포함) |
기본 구성품
| 기본 구성품 | TPP0200 200 MHz 10:1 패시브 프로브 2개(채널당 1개), 장비 스탠드, 외장 전원 공급기(AC 어댑터), 설치·안전 설명서, 내장 도움말, ISO9001/ISO17025 교정 성적서 |
| 보증 | 본체 1년, 프로브 1년 (R3/R5 연장 가능) |
추가상품 및 자료
2-MSO 디지털 채널, 배터리 팩·추가 배터리·충전기, 하드 케이스·보호 케이스·랙 마운트 키트, MSO22 2-P6139B 프로브, 데모 보드는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 소프트웨어 옵션, 보증·교정 서비스, 그 밖의 프로브는 견적 문의 주시면 안내해 드립니다.
