BK PRECISION · 단일 채널 DC 전자로드 모듈
DML301
BK Precision DML301은 80 V / 60 A / 300 W 단일 채널 DML 시리즈 부하 모듈입니다. 최소 동작 전압 0.4 V와 최대 6 A/µs 슬루율을 갖춰 저전압 대전류 전원의 과도 응답 시험에 강합니다. DML001 메인프레임에 장착하며 다른 모듈과 조합해 사용할 수 있습니다.
80 V최대 입력 전압
60 A최대 입력 전류
300 W최대 전력
CC/CV/CR/CW동작 모드
60 A·300 W, 0.4 V부터 동작하는 대전류 모듈
DML001 메인프레임 슬롯에 장착해 전면 패널 모듈 키로 즉시 설정을 바꿀 수 있습니다. 원격 제어와 데이터 로깅은 메인프레임의 LAN, USB, RS232, GPIB 인터페이스를 통해 이뤄집니다.
DML 시리즈 데이터시트 (영문)자료실에서 보기 ›DML301의 특징
60 A 대전류
0.6 A, 6 A, 60 A 3단 레인지로 소전류부터 60 A까지 한 모듈로 처리합니다.
낮은 최소 동작 전압
풀스케일 전류에서도 0.4 V 수준부터 동작해 저전압 소스의 부하 시험이 가능합니다.
최대 6 A/µs 슬루율
CC 모드 슬루율을 0.00012 A/µs부터 6 A/µs까지 조정해 빠른 부하 스텝을 재현합니다.
최대 전력점 시험
전원이 낼 수 있는 최대 전력과 그때의 전압·전류를 자동으로 찾아 표시합니다.

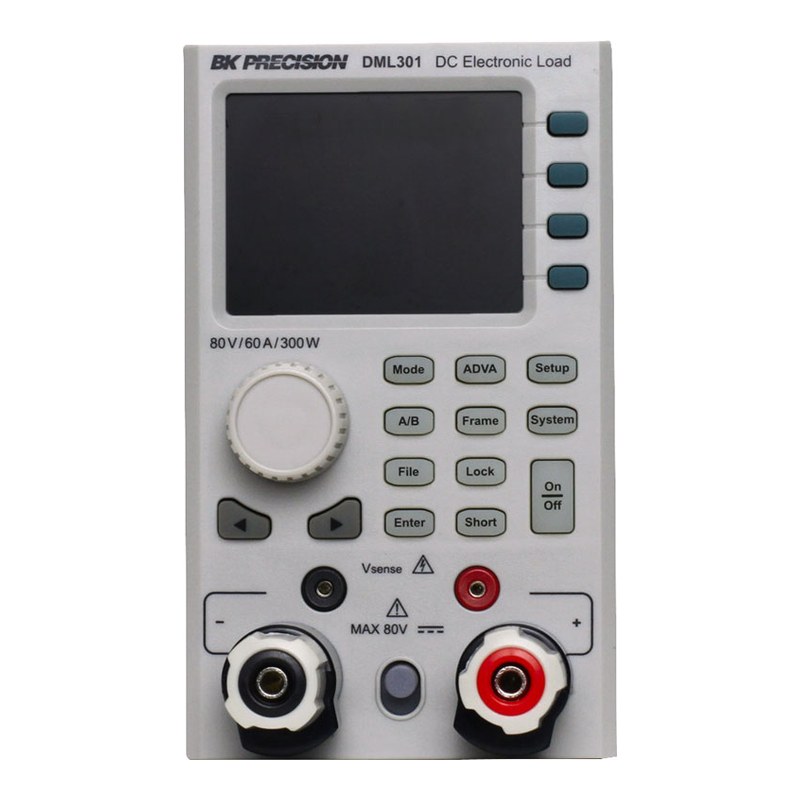

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 전압 | 전류 | 전력 | 채널 |
|---|---|---|---|---|---|
| DML001 | 2슬롯 메인프레임 | - | 최대 160 A(병렬) | 최대 800 W | 최대 4CH |
| DML102 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 100 W + 100 W | 2CH |
| DML200 | 단일 채널 모듈 | 0~80 V | 0~40 A | 200 W | 1CH |
| DML202 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 200 W + 200 W | 2CH |
| DML301 (이 상품) | 단일 채널 모듈 | 0~80 V | 0~60 A | 300 W | 1CH |
| DML400 | 단일 채널 모듈 | 0~80 V | 0~80 A | 400 W | 1CH |
이런 현장에 적합합니다
저전압 대전류 전원
서버·통신 전원의 대전류 출력 부하 시험
배터리 셀 방전
60 A급 고율 방전 시험
태양광 패널
최대 전력점 시험으로 패널 출력 특성 평가
과도 응답 시험
빠른 슬루율로 전원 레귤레이션 확인
DML301 주요 사양
| 모델 | DML301 |
|---|---|
| 구분 | 단일 채널 DC 전자로드 모듈 (DML001 메인프레임 장착) |
| 채널 수 | 1 |
| 입력 전압 | 0~80 V |
| 입력 전류 | 0~60 A |
| 입력 전력 | 300 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| CC 레인지 | Low 0~0.6 A / Med 0~6 A / High 0~60 A |
| CC 설정 분해능 / 정확도 | 0.01 mA / 0.1 mA / 1 mA, ±(0.1% + 0.1% F.S.) |
| CV 레인지 | Low 0~6 V / Med 0~16 V / High 0~80 V |
| CV 설정 분해능 / 정확도 | 0.1 mV / 1 mV / 1 mV, ±(0.05% + 0.1% F.S.) |
| CR 레인지 | Low 0.015 Ω~30 Ω / Med 0.3 Ω~600 Ω / High 1.5 Ω~3 kΩ |
| CR 분해능 / 정확도 | 0.1 Ω, 설정값의 ±1% (전류가 레인지의 5% 초과 시) |
| CW 레인지 | Low 6 W / Med 30 W / High 300 W |
| CW 분해능 / 정확도 | 3 mW / 30 mW / 300 mW, 설정값의 ±1% |
| 최소 동작 전압 | 0.4 V (풀스케일 전류에서, 일반값) |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, T1·T2 20 µs~10 ms, 최소 동작 전압 1.5 V |
| 슬루율 (일반값) | Low 0.00012~0.06 A/µs / Med 0.0012~0.6 A/µs / High 0.012~6 A/µs, 최소 상승 시간 10 µs |
| 전압 측정 | 분해능 2 mV / 3 mV / 4 mV, 정확도 ±(0.025% + 0.01% F.S.) (High: ±(0.01% + 0.025% F.S.)) |
| 전류 측정 | 분해능 0.012 mA / 0.12 mA / 1.2 mA, 정확도 ±(0.05% + 0.05% F.S.) |
| 전력 측정 레인지 | Low 30 W / Med 60 W / High 300 W, 정확도 ±(0.1% + 0.1% F.S.) |
| 보호 기능 | OCP, OVP, OPP, OTP, UVP, 역극성 보호 |
| 인터페이스 | DML001 메인프레임 경유 USB, LAN, RS232, GPIB (SCPI) |
| 크기 (W x H x D) | 85 x 142 x 550 mm |
| 무게 | 4.2 kg |
| 사용 온도 | 0 °C ~ 50 °C |
※ 제조사 데이터시트(DML Series Datasheet v060126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
