WS3104Z TELEDYNE LECROY WAVESURFER 3000Z | 텔레다인 르크로이 오실로스코프 | 1GHz | 4CH | 10.1" 터치

Teledyne LeCroy WaveSurfer 3104z 오실로스코프 / 1 GHz / 4채널 / 2 GS/s / 20 Mpts / 10.1" 터치

판매가: 견적문의

배송비: 무료

직접납품 또는 화물

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: WS3104Z

브랜드: Teledyne LeCroy

납기: 주문제작품 6주

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

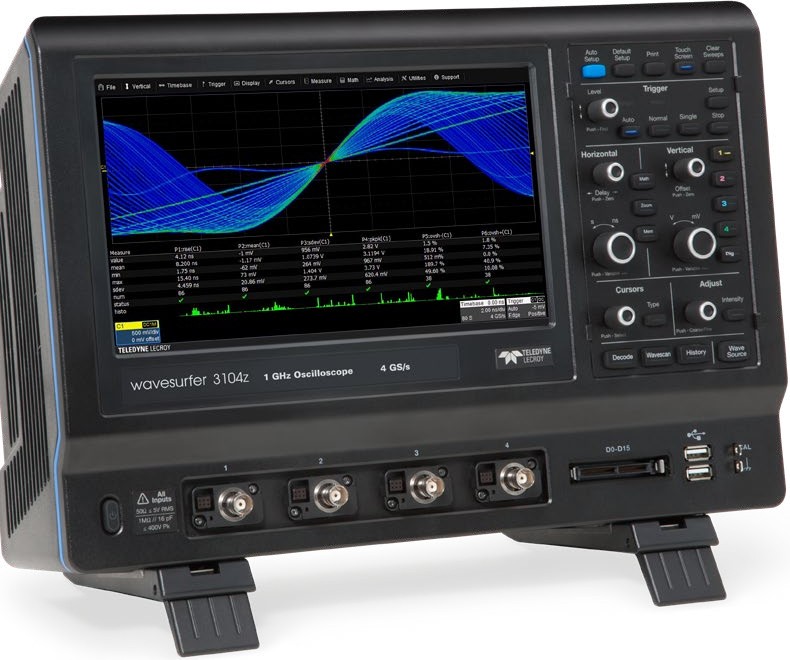

TELEDYNE LECROY · OSCILLOSCOPE

WaveSurfer 3000z 시리즈

100 MHz ~ 1 GHz · 4채널 · 10.1인치 터치 오실로스코프

동급 최대 10.1인치 정전식 터치 디스플레이와 MAUI 인터페이스, 최대 20 Mpts 메모리와 멀티 인스트루먼트 기능 — 간편하면서도 강력한 디버그 도구입니다.

1 GHz

최대 대역폭

4 GS/s

최대 샘플링 (인터리브)

20 Mpts

최대 메모리

10.1"

정전식 터치스크린

16 CH

디지털 (MSO 옵션)

모델 구성

모델	대역폭	상승시간	샘플링 (단일/인터리브)
WaveSurfer 3014z	100 MHz	3.5 ns	1 GS/s / 2 GS/s
WaveSurfer 3024z	200 MHz	1.75 ns	2 GS/s / 4 GS/s
WaveSurfer 3034z	350 MHz	1 ns	2 GS/s / 4 GS/s
WaveSurfer 3054z	500 MHz	800 ps	2 GS/s / 4 GS/s
WaveSurfer 3104z	1 GHz	430 ps	2 GS/s / 4 GS/s

※ 전 모델 공통: 아날로그 4채널, 8비트(ERES 최대 11비트), 메모리 4채널 10 Mpts · 2채널 20 Mpts, 10.1" 정전식 터치스크린. MSO, 함수 발생기, 스펙트럼 분석은 옵션입니다.

WaveSurfer 3000z의 이로운 점

01 · 최대 터치 디스플레이

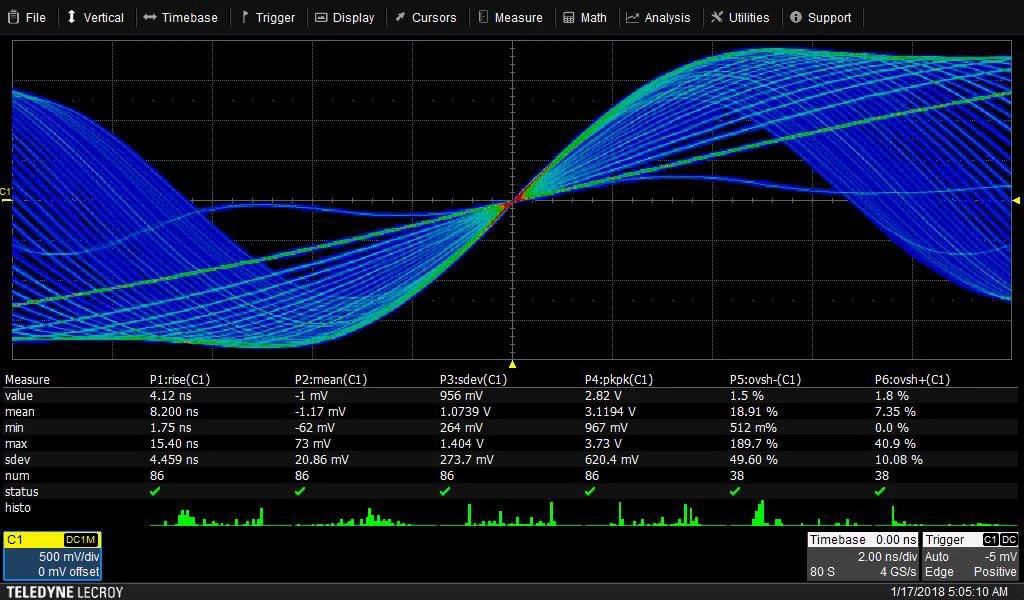

10.1인치 정전식 터치와 MAUI

동급 최대 10.1인치 터치 디스플레이에서 MAUI 사용자 인터페이스로 채널, 측정, 연산을 직관적으로 설정합니다. 넓은 화면으로 여러 파형과 측정 결과를 한눈에 봅니다.

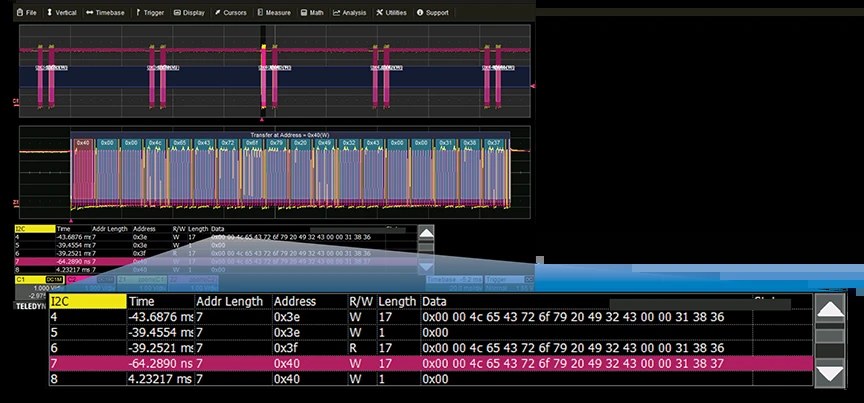

02 · 시리얼 디코드

색상 오버레이 디코드

I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, 오디오 버스 등의 시리얼 데이터를 트리거·디코드하고 파형 위에 색상으로 표시합니다.

03 · 멀티 인스트루먼트

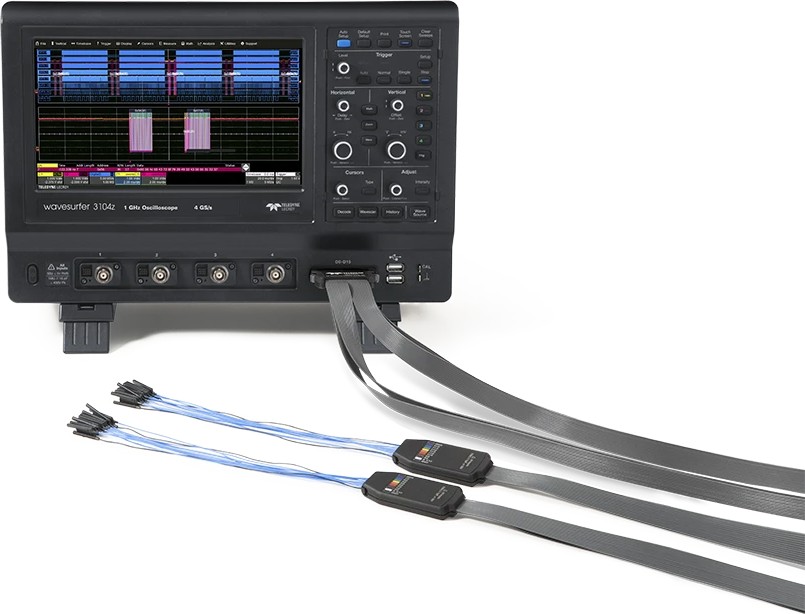

MSO · 함수 발생기 · 스펙트럼 분석

16채널 MSO, 내장 함수 발생기, 스펙트럼 분석기, 디지털 전압계 등을 하나의 장비에 통합해 벤치 공간과 비용을 줄입니다.

주요 응용 분야

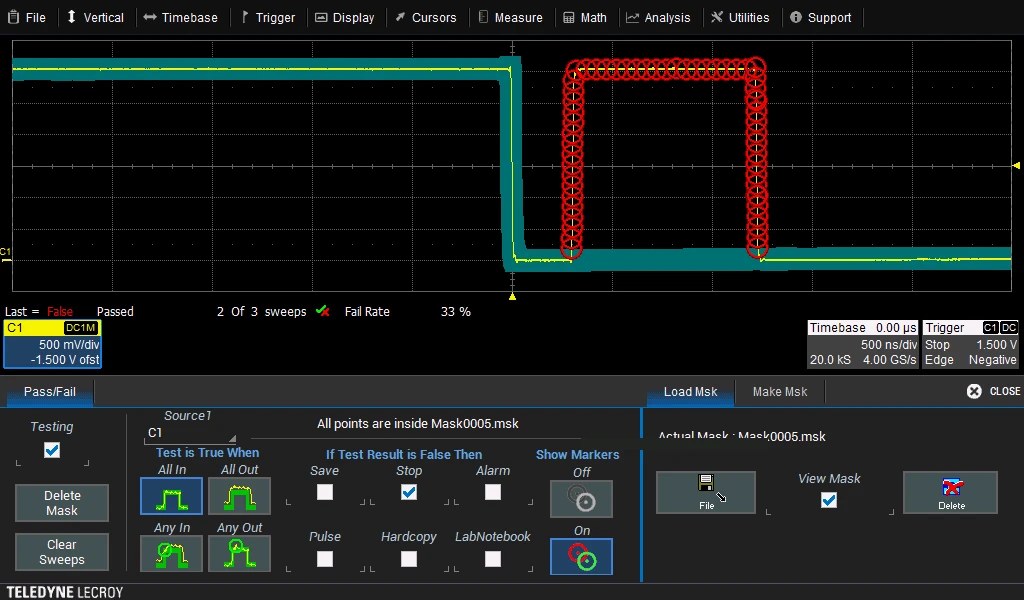

패스/페일 테스트

마스크 테스트로 생산·검사 공정에서 이상 파형을 빠르게 찾습니다.

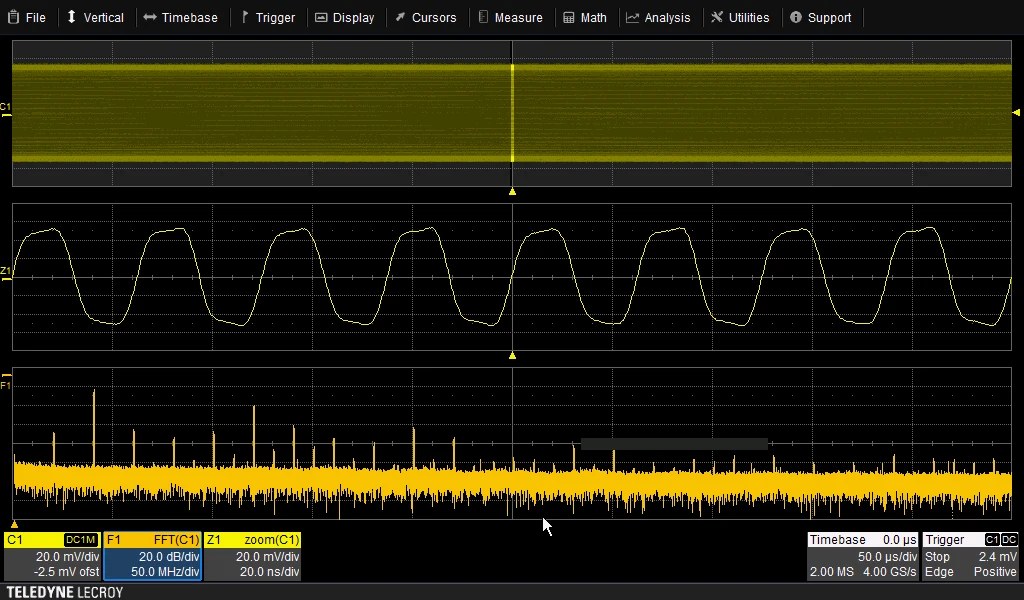

FFT 분석

FFT로 신호의 주파수 성분을 분석합니다.

주요 사양

수직 · 획득
대역폭 (50 Ω, -3 dB)	100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz
상승시간	3.5 ns / 1.75 ns / 1 ns / 800 ps / 430 ps (typical)
입력 채널	아날로그 4채널, 디지털 16채널 (MSO 옵션)
수직 분해능	8 bits (ERES 사용 시 최대 11 bits)
감도	50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div
DC 게인 정확도	±1.5% FS (5 mV/div 초과)
샘플링 속도	3014z: 1 GS/s (인터리브 2 GS/s) / 그 외: 2 GS/s (인터리브 4 GS/s), 반복 50 GS/s
메모리	4채널 10 Mpts, 2채널 20 Mpts (시퀀스 최대 1,000 세그먼트)
디지털 채널 (MSO 옵션)
채널 / 최대 입력 주파수	16 디지털 채널 / 125 MHz, 샘플링 500 MS/s, 메모리 10 Mpts
디스플레이 · 연결
디스플레이	10.1" 정전식 터치스크린
인터페이스	10/100 이더넷, USB 2.0 4포트, 외부 모니터(DB-15)
크기 / 무게	270 × 380 × 125 mm (H×W×D) / 4.81 kg

※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.

옵션 및 액세서리

아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.

하드웨어·멀티 인스트루먼트 옵션 (3종)
제품코드	내용
WS3K-MSO	16채널 혼합 신호(MSO) 옵션 (디지털 프로브 리드셋 포함)
WS3K-MSO-LICENSE	MSO 라이선스 (프로브 미포함)
WS3K-FG	내장 함수 발생기 옵션

시리얼 트리거·디코드 옵션 (5종)
제품코드	내용
WS3K-AudiobusTD	오디오 버스(I2S, LJ, RJ, TDM) 트리거 및 디코드
WS3K-AUTO	CAN·LIN 트리거 및 디코드
WS3K-CAN FDbus TD	CAN FD 트리거 및 디코드
WS3K-EMB	I2C·SPI·UART·RS-232 트리거 및 디코드
WS3K-FlexRaybus TD	FlexRay 트리거 및 디코드
