TEKTRONIX · CURRENT PROBE AMPLIFIER

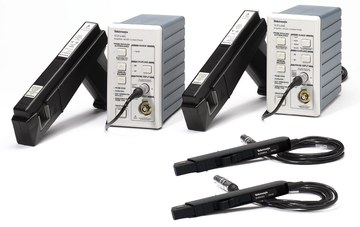

텍트로닉스 TCPA300 전류 프로브 증폭기
DC ~ 100 MHz · TCP312A, TCP305A, TCP303 프로브용 · TEKPROBE 인터페이스
TCP312A, TCP305A, TCP303 AC/DC 전류 프로브와 함께 쓰는 전류 프로브 증폭기입니다. TEKPROBE Level II, TekConnect(TCA-BNC), TekVPI(TPA-BNC) 인터페이스로 텍트로닉스 오실로스코프에 연결하면 측정 결과가 암페어 단위로 자동 표시됩니다. 다른 오실로스코프에서도 출력 전압에 증폭기 범위를 곱해 전류를 읽을 수 있습니다. (이 상품은 증폭기 단품이며 전류 프로브는 별도입니다.)
DC~100 MHz 대역폭 | 자동 단위 표시 (TEKPROBE) | 90~264 V 전원 입력 | 1.14 kg 무게 |
모델 비교
| 증폭기 | 함께 쓰는 프로브 | 시스템 대역폭 | 최대 전류 |
|---|---|---|---|
| TCPA300 (이 상품) | TCP312A / TCP305A / TCP303 | DC ~ 100 MHz / 50 MHz / 15 MHz | 30 A / 50 A / 150 A DC |
| TCPA400 | TCP404XL | DC ~ 2 MHz (증폭기 DC ~ 50 MHz) | 500 A DC (750 A) |
TCPA300의 이로운 점
01 프로브 제어 디가우스, 범위 선택, 커플링을 증폭기 전면에서 조작하고 상태 표시등으로 오류 상황을 알려 줍니다. | 02 자동 단위 표시 TEKPROBE 호환 오실로스코프에서 진폭과 암페어 단위가 자동으로 표시됩니다. |
03 낮은 드리프트 낮은 DC 드리프트와 노이즈로 작은 전류 측정의 정확도를 높였습니다. | 04 넓은 호환성 TCA-BNC·TPA-BNC 어댑터로 TekConnect·TekVPI 오실로스코프에도 연결합니다. |
TCPA300 주요 사양
| 대역폭 | DC ~ 100 MHz |
| 지원 프로브 | TCP312A, TCP305A, TCP303 |
| 출력 인터페이스 | TEKPROBE Level II (TCA-BNC·TPA-BNC 어댑터 지원) |
| 전원 | 90 ~ 264 V, 47 ~ 440 Hz, 50 W, CAT II (자동 전환) |
| 크기 (L × W × H) | 17.3 × 9.14 × 16.7 cm |
| 무게 | 1.14 kg |
| 사용 온도 | 0 ~ 50 ℃ |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TCP312A, TCP305A, TCP303 | AC/DC 전류 프로브 (별도 상품) |
| 012-1605-00 | TEKPROBE 인터페이스 케이블 |
| 174-4765-00 | 증폭기 교정 어댑터 |
| 016-1922-00 | 운반 케이스 |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | AC/DC 전류 프로브 증폭기, 컴플라이언스·안전 지침, TEKPROBE 인터페이스 케이블, 교정 성적서 |
| 보증 | 1년 (부품·공임) |
추가상품 및 자료
액세서리, 교정·수리 서비스는 견적 문의 주시면 안내해 드립니다. 데이터시트는 아래 자료실 링크에서 바로 보실 수 있습니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 18주)
