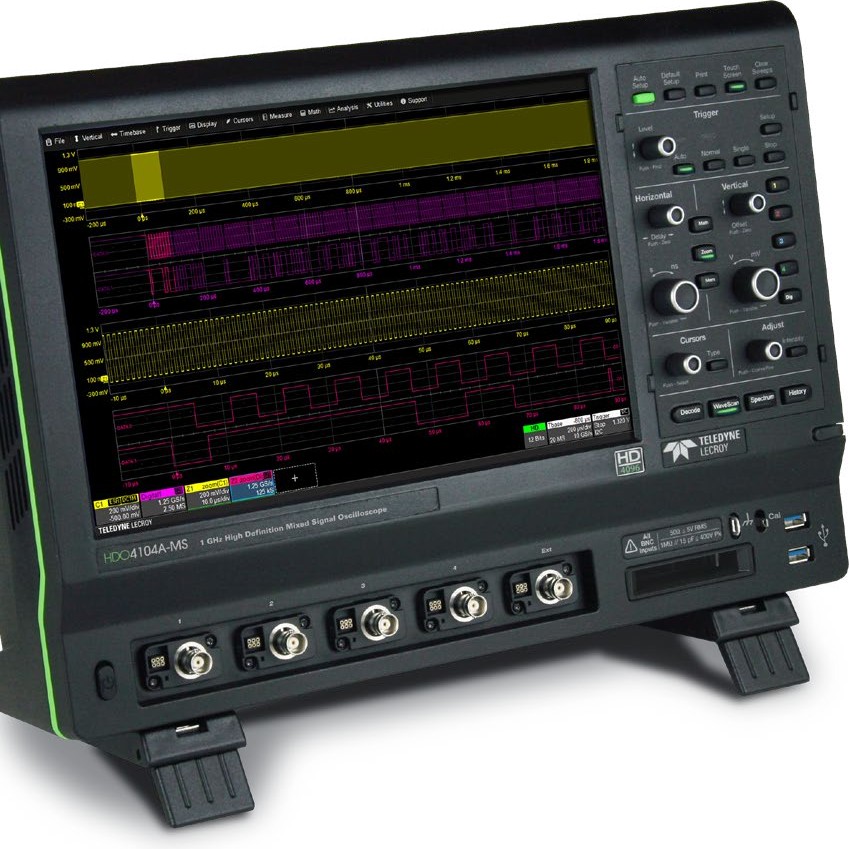

TELEDYNE LECROY · HIGH DEFINITION OSCILLOSCOPE
HDO4000A 시리즈
200 MHz ~ 1 GHz · 4채널 · 12비트 HD4096 고해상도 오실로스코프
HD4096 기술의 12비트 분해능과 업계 최저 수준의 노이즈, 강력한 분석 툴 세트를 갖춘 고해상도 오실로스코프입니다. -MS 모델은 16채널 디지털 입력을 기본 제공합니다.
12 bit HD4096 고해상도 | 1 GHz 최대 대역폭 | 10 GS/s 최대 샘플링 (ESR) | 50 Mpts 최대 메모리 (옵션) | 16 CH 디지털 (-MS 모델) |

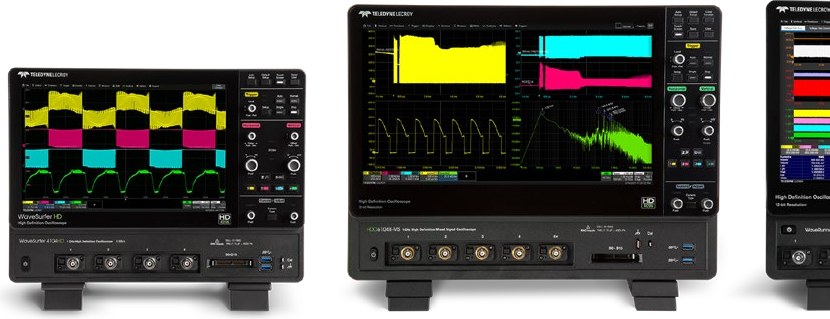

모델 구성
| 모델 | 대역폭 | 상승시간 (10–90%) | ENOB | 채널 |
|---|---|---|---|---|
| HDO4024A | 200 MHz | 1.75 ns | 8.8 bits | 4 |
| HDO4034A | 350 MHz | 1 ns | 8.7 bits | 4 |
| HDO4054A | 500 MHz | 700 ps | 8.6 bits | 4 |
| HDO4104A | 1 GHz | 450 ps | 8.4 bits | 4 |
| HDO4034A-MS | 350 MHz | 1 ns | 8.7 bits | 4 + 디지털 16 |
| HDO4054A-MS | 500 MHz | 700 ps | 8.6 bits | 4 + 디지털 16 |
| HDO4104A-MS | 1 GHz | 450 ps | 8.4 bits | 4 + 디지털 16 |
※ 전 모델 공통: 아날로그 4채널, 12비트(ERES 최대 15비트), 최대 10 GS/s(ESR), 표준 메모리 채널당 12.5 Mpts(인터리브 25 Mpts, 옵션 시 25/50 Mpts). -MS 모델은 16채널 디지털 입력을 기본 포함합니다.
HDO4000A의 이로운 점
01 · HD4096 기술 12비트 고해상도, 최저 노이즈 12비트 ADC와 높은 신호대잡음비 앰프, 낮은 노이즈 아키텍처로 8비트 오실로스코프 대비 16배 높은 분해능을 제공합니다. 깨끗하고 선명한 파형으로 작은 신호의 세부를 정확하게 측정합니다. |  |

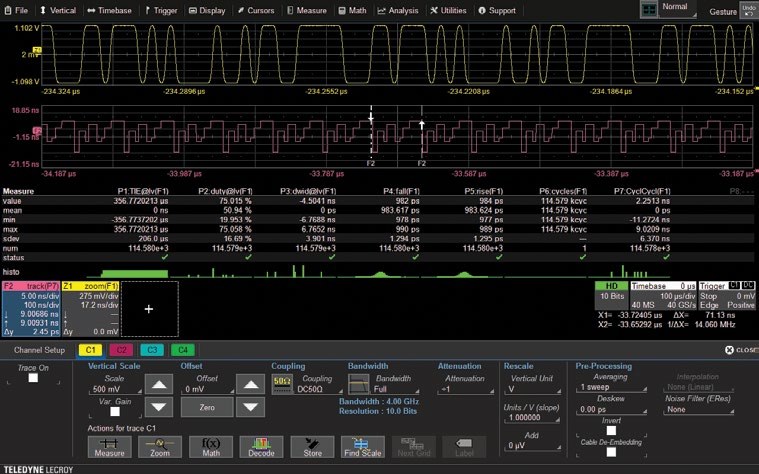

 | 02 · 폭넓은 분석 툴 표준 툴과 응용별 패키지 연산, 측정, 패스/페일, 히스토그램, 트렌드 등 풍부한 표준 툴에 전력 분석, 시리얼 트리거·디코드 등 응용 패키지를 더해 복잡한 디버깅을 빠르게 끝냅니다. |

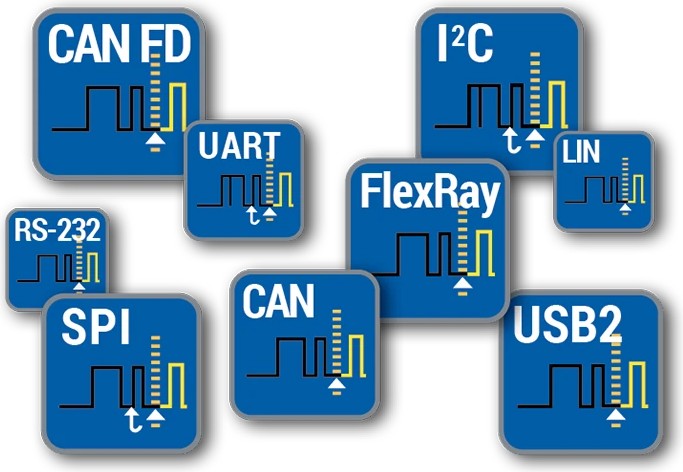

03 · 시리얼 트리거·디코드 다양한 프로토콜 지원 I2C, SPI, UART, CAN, CAN FD, LIN, FlexRay, USB 등 다양한 시리얼 프로토콜을 트리거·디코드해 임베디드 시스템의 원인과 결과를 쉽게 확인합니다. |  |
주요 사양
| 수직 · 획득 | |
| 대역폭 (50 Ω, -3 dB) | 200 MHz / 350 MHz / 500 MHz / 1 GHz |
| 상승시간 (10–90%) | 1.75 ns / 1 ns / 700 ps / 450 ps |
| 입력 채널 | 아날로그 4채널, 디지털 16채널 (-MS 모델) |
| 수직 분해능 / ENOB | 12 bits (ERES 최대 15 bits) / 8.8 · 8.7 · 8.6 · 8.4 bits |
| 감도 | 50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div |
| DC 게인 정확도 | ±0.5% F.S. |
| 샘플링 속도 | 전 채널 10 GS/s (ESR 사용 시) |
| 메모리 | 채널당 12.5 Mpts, 인터리브 25 Mpts (HDO4KA-L 옵션: 25 / 50 Mpts) |
| 타임/디비전 | 200 ps/div ~ 1.25 ks/div |
| 최대 트리거 속도 | 1,000,000 waveforms/s (시퀀스 모드) |
| 디지털 채널 (-MS 모델) | |
| 채널 / 최대 입력 주파수 | 16 디지털 채널 / 250 MHz, 샘플링 1.25 GS/s, 메모리 25 Mpts |
| 디스플레이 · 시스템 · 연결 | |
| 디스플레이 | 12.1" WXGA 정전식 터치스크린 |
| 프로세서 / 메모리 / OS | Intel Core 3-201E 쿼드코어 3.6 GHz 이상 / 16 GB / Windows 11 |
| 인터페이스 | LAN 2.5 Gbps·1 Gbps, USB 3.2 6포트(측면 4·전면 2), HDMI 2개·DisplayPort |
| 소비전력 | 최대 320 W |
| 크기 / 무게 | 291.7 × 399.4 × 131.3 mm (H×W×D) / 5.86 kg |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트(한글·영문)를 참고해 주십시오.
소프트웨어 옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 시리얼 트리거·디코드 옵션 (31종) | |
|---|---|
| 제품코드 | 내용 |
| HDO4K-100BASE-T1BUS TD | 100Base-T1 차량 이더넷 트리거 및 디코드 |
| HDO4K-10BASE-T1S TD | 10Base-T1S 차량 이더넷 트리거 및 디코드 |
| HDO4K-1553 TD | MIL-STD-1553(항공·군용 버스) 트리거 및 디코드 |
| HDO4K-ARINC429BUS DSYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드 |
| HDO4K-AUDIOBUS TD | 오디오 버스(I2S 등) 트리거 및 디코드 |
| HDO4K-CAN XL TD | CAN / CAN FD / CAN XL 트리거 및 디코드 |
| HDO4K-DIGRF3GBUS D | DigRF 3G 버스 디코드 |
| HDO4K-DIGRFV4BUS D | DigRF v4 버스 디코드 |
| HDO4K-DPAUX TD | DisplayPort AUX 채널 트리거 및 디코드 |
| HDO4K-DPHYBUS D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |
| HDO4K-EMB | 임베디드 번들 (I2C, SPI, UART, RS-232 트리거·디코드) |
| HDO4K-ENETBUS D | 이더넷(10/100Base-T) 디코드 |
| HDO4K-FLEXRAYBUS TD | FlexRay 트리거 및 디코드 |
| HDO4K-I2CBUS TD | I2C 트리거 및 디코드 |
| HDO4K-I3CBUS TD | I3C 트리거 및 디코드 (I2C 지원) |
| HDO4K-IVN-CLASSIC-BUNDLE TD | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거 및 디코드 |
| HDO4K-LINBUS TD | LIN 트리거 및 디코드 |
| HDO4K-MDIOBUS D | MDIO(이더넷 PHY 관리 인터페이스) 디코드 |
| HDO4K-NRZ-MANCHESTER TD | NRZ 및 맨체스터 코드 트리거 및 디코드 |
| HDO4K-PMBUS TD | PMBus(전원 관리 버스) 트리거 및 디코드 |
| HDO4K-QSPI TD | QSPI (Simple, Dual, Quad SPI) 트리거 및 디코드 |
| HDO4K-SENTBUS TD | SENT(차량 센서 인터페이스) 트리거 및 디코드 |
| HDO4K-SMBUS TD | SMBus 트리거 및 디코드 |
| HDO4K-SPACEWIREBUS D | SpaceWire(우주항공 통신) 디코드 |
| HDO4K-SPIBUS TD | SPI 트리거 및 디코드 |
| HDO4K-SPMIBUS TD | SPMI(시스템 전원 관리 인터페이스) 트리거 및 디코드 |
| HDO4K-UART-RS232BUS TD | UART / RS-232 트리거 및 디코드 |
| HDO4K-USB2BUS TD | USB 2.0 트리거 및 디코드 |
| HDO4K-USB2-HSICBUS D | USB 2.0 HSIC 디코드 |
| HDO4K-USB4SB TD | USB4 사이드밴드 트리거 및 디코드 |
| HDO4K-USBPD TD | USB-PD(Power Delivery) 트리거 및 디코드 |
| 분석·컴플라이언스 소프트웨어 옵션 (7종) | |
|---|---|
| 제품코드 | 내용 |
| HDO4K-DPT-AUTOMATION | 더블 펄스 테스트(DPT) 자동화 소프트웨어 |
| HDO4K-FRA | 주파수 응답 분석(FRA, 보드 선도) |
| HDO4K-PWR | 전력 분석 소프트웨어 |
| HDO4K-POWER-DEVICE | 전력 소자(스위칭 손실 등) 분석 |
| HDO4K-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| HDO4K-ZONETRIGGER | 존 트리거 (화면에 그린 영역으로 트리거) |
| MAUI STUDIO PRO | MAUI Studio Pro: PC에서 원격 제어·오프라인 분석 소프트웨어 라이선스 |
| 액세서리 (7종) | |
|---|---|
| 제품코드 | 내용 |
| MSO-DLS-001 | 16채널 디지털 리드셋 |
| HDO4K-USBTMC | USBTMC 원격 제어 옵션 |
| USB2-GPIB | 외장형 USB 2.0 - GPIB(IEEE 488.2) 어댑터 |
| HDO4K-COVER | HDO4000 전면 보호 커버 |
| HDO4K-POUCH | HDO4000 액세서리 파우치 |
| HDO4K-SOFTCASE | HDO4000 소프트 운반 케이스 |
| HDO4K-RACK | HDO4000A 랙마운트 |
기본 구성품
| 전 모델 공통 | 10:1 패시브 프로브 4개, 시작 가이드, Windows 11, NIST 추적 교정 성적서, 전원 케이블 |
| -MS 모델 추가 | 16채널 디지털 리드셋 |
추가상품 및 자료
메모리 확장 옵션(HDO4KA-L)은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 소프트웨어 옵션과 액세서리, 프로브는 견적 문의 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
