DAQ3120
BK Precision DAQ3120은 6½자리 DMM과 데이터 로거를 하나로 묶은 3슬롯 모듈형 데이터 수집 시스템입니다. DCV 기본 정확도 0.0035%로 온도·전압·전류·저항·주파수·정전용량·스트레인 등 14종 신호를 측정하며, 모듈 조합에 따라 최대 120채널, 최대 450 ch/s로 스캔합니다. LAN과 USB를 기본 탑재해 연구개발과 공정 모니터링에 바로 쓸 수 있습니다.
6½자리 DMM 내장, 최대 120채널 모듈형 데이터 수집
4.3형 컬러 디스플레이와 전용 키로 채널 설정부터 스캔 시작까지 본체에서 바로 조작합니다. LAN·USB(USBTMC) 원격 제어, 내장 웹 인터페이스, DAQ-Data Logger 소프트웨어를 지원하고 측정 데이터는 USB 드라이브로 바로 저장할 수 있습니다.
DAQ3120 시리즈 데이터시트 (영문)자료실에서 보기 ›DAQ3120의 특징
6½자리 DMM 내장
시그마-델타 A/D 방식 DMM을 본체에 내장해 100 mV ~ 600 V DC 전압을 0.0035% 기본 정확도로 측정합니다.
7종 모듈로 자유 구성
멀티플렉서, 매트릭스, 액추에이터, 멀티펑션, 고전압·전류 모듈 중 최대 3개를 골라 용도에 맞게 시스템을 꾸밉니다.
100 kSa 비휘발성 메모리
모든 측정값을 타임스탬프와 함께 내부에 저장하고, 전면 USB 호스트 포트로 데이터와 화면을 바로 옮깁니다.
디지털 I/O와 웹 제어
알람 출력 4개, EOM 출력, 외부 트리거 입력을 갖췄고 내장 웹 인터페이스로 네트워크 어디서나 원격 조작합니다.

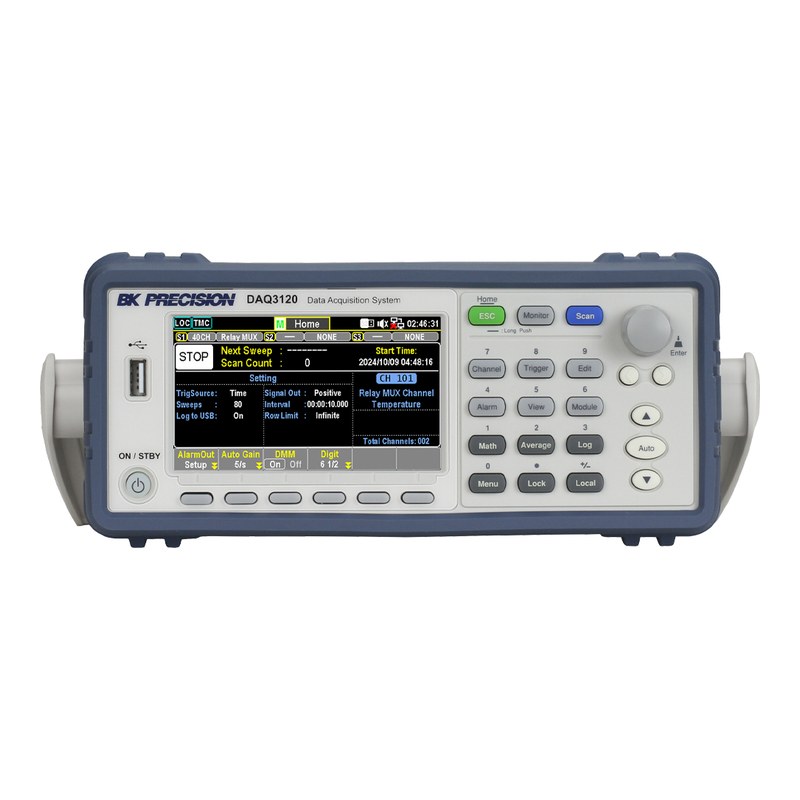

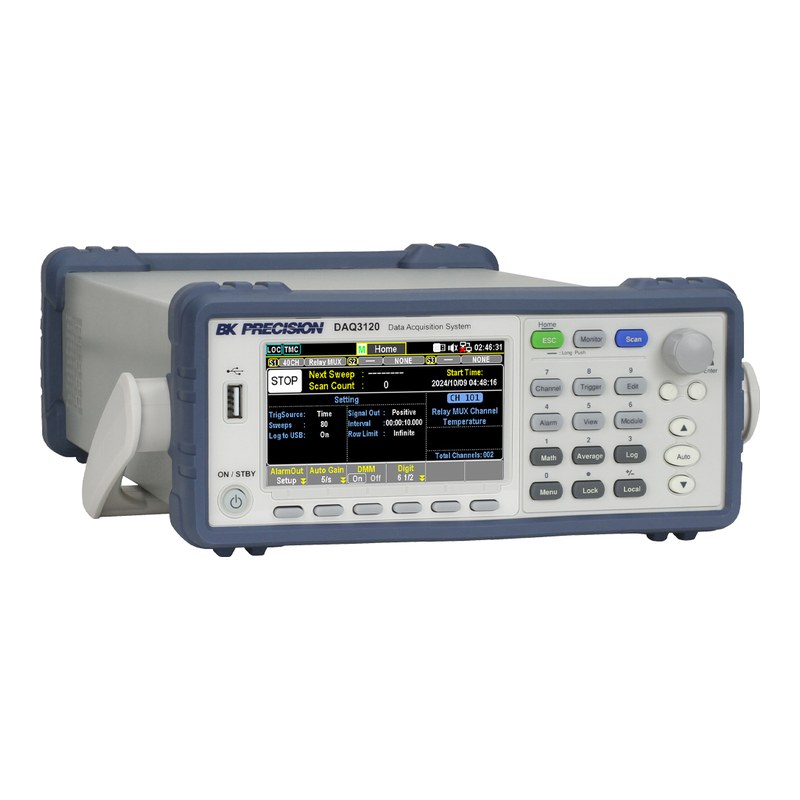

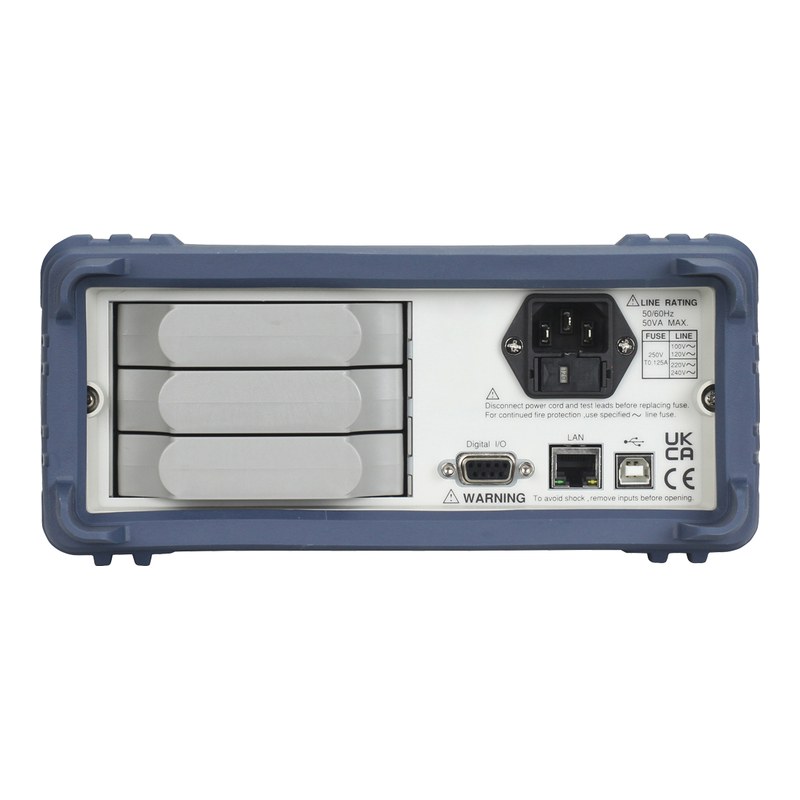

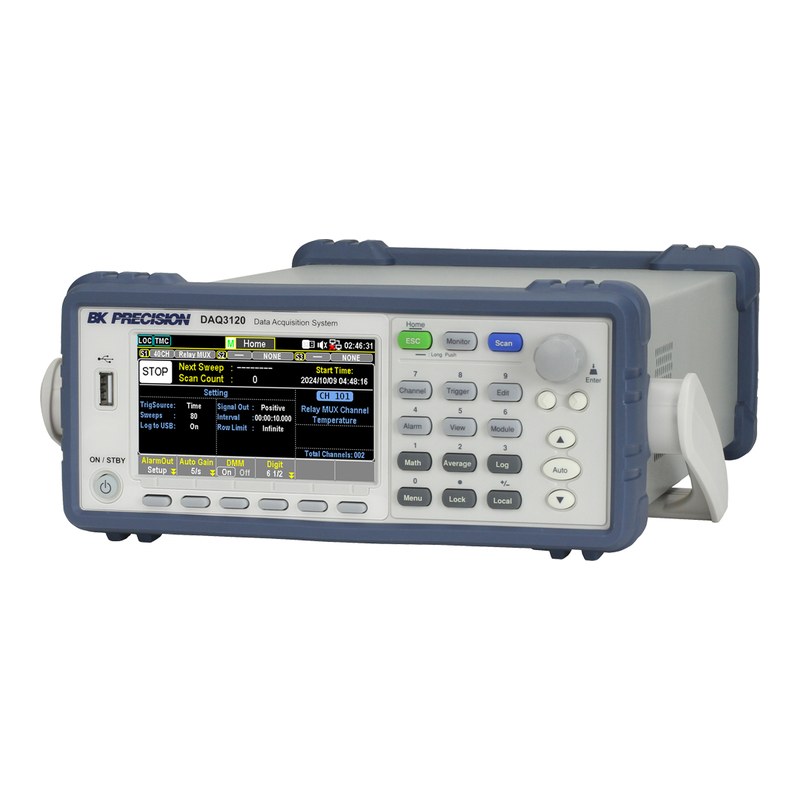

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 스캔 속도 | 최대 전압 | 최대 전류 |
|---|---|---|---|---|---|
| DAQ3120 (이 상품) | 메인프레임 (3슬롯, 6½자리 DMM) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DAQ3120-GPIB | 메인프레임 (GPIB 포함) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DM300 | 솔리드스테이트 멀티플렉서 | 20 | 450 ch/s | 120 V | - |
| DM301 | 멀티플렉서 + 전류 채널 | 20 + 2 | 80 ch/s | 300 V | 1 A |
| DM303 | 단일 종단 멀티플렉서 | 40 | 80 ch/s | 300 V | - |
| DM304 | 4 x 8 매트릭스 스위치 | 32 교차점 | - | 300 V | 1 A |
| DM307 | 멀티펑션 (DIO·토탈라이저·DAC) | 16비트 DIO + 1 + 2 | - | 42 V / ±12 V | ±24 mA |
| DM308 | 액추에이터·범용 스위치 | 20 (SPDT) | - | 300 V | 1 A |
| DM309 | 고전압·전류 멀티플렉서 | 8 + 2 | 60 ch/s | 600 VDC / 400 Vrms | 2 A |
이런 현장에 적합합니다
연구개발
다채널 전압·온도·저항을 동시에 기록하며 시제품 특성 평가
공정 모니터링
산업 자동화 라인의 센서 신호를 장시간 스캔·로깅
환경 챔버
열전대·RTD로 챔버 내부 여러 지점의 온도 분포 감시
부품 검사
다수 부품의 저항·정전용량·전압을 자동 순차 측정
DAQ3120 주요 사양
| 모델 | DAQ3120 |
|---|---|
| 구성 | 3 모듈 슬롯, 6½자리 DMM 내장 |
| 최대 채널 | 시스템당 최대 120채널 |
| 최대 스캔 속도 | 450 ch/s (DM300 장착 시) |
| 입력 종류 | 열전대·RTD·서미스터 온도, AC/DC 전압·전류, 2선/4선 저항, 직접·브리지 스트레인, 주파수·주기, 정전용량 (14종) |
| DC 전압 | 100 mV ~ 600 V (5 레인지), 입력 저항 10 MΩ 또는 Auto (>10 GΩ) |
| DCV 기본 정확도 | ±(0.0035% + 0.0005%), 10 V 레인지, 1년 |
| True RMS AC 전압 | 100 mV ~ 400 V, 3 Hz ~ 300 kHz, ±(0.06% + 0.03%) (10 Hz ~ 20 kHz, 1 V ~ 400 V, 1년) |
| DC 전류 | 1 μA ~ 2 A, ±(0.050% + 0.006%) (1 mA 레인지, 1년) |
| True RMS AC 전류 | 100 μA ~ 2 A, 3 Hz ~ 10 kHz |
| 저항 | 100 Ω ~ 1 GΩ (2선/4선 선택), ±(0.010% + 0.001%) (1 kΩ ~ 100 kΩ, 1년) |
| 주파수·주기 | 3 Hz ~ 1 MHz, 0.006% (40 Hz ~ 1 MHz) |
| 정전용량 | 1 nF ~ 100 μF, ±(2.00% + 0.40%) (100 nF 이상 레인지) |
| 온도 측정 | 열전대 E/J/T/K/N/R/S/B, RTD Pt100 (-200 ~ 600 °C, 0.06 °C~), 서미스터 2.2 kΩ/5 kΩ/10 kΩ (-80 ~ 150 °C) |
| 측정 속도 | DCV 6½자리 5~100 rdg/s, 4½자리 최대 38,400 rdg/s |
| 입력 보호 | DCV·저항 600 V, ACV 400 Vrms, 전류 내부 250 V 2 A 퓨즈 |
| 내부 메모리 | 100 kSa 비휘발성 (타임스탬프 포함), USB 드라이브 저장 |
| 디스플레이 | 4.3형 컬러 TFT, WQVGA (480 x 272), LED 백라이트 |
| 인터페이스 | USB 호스트, USBTMC 디바이스 포트, LAN, 9핀 D-sub 디지털 I/O (마이크로 GPIB는 DAQ3120-GPIB 모델) |
| 디지털 I/O | 알람 출력 4, 측정 종료(EOM) 출력 1, 외부 트리거 입력 1 |
| 원격 운용 | 내장 웹 인터페이스(가상 전면 패널), DAQ-Data Logger PC 소프트웨어 (최대 4대 동시 연결) |
| 입력 전원 | 100 ~ 240 VAC ±10%, 50/60 Hz, 최대 50 VA |
| 동작 온도 | 0 ~ 55 °C (보관 -40 ~ 70 °C) |
| 크기 (W x H x D) | 220 x 88 x 348.6 mm (랙, 고무 부트 제외) / 266.9 x 107 x 357.8 mm (벤치) |
| 무게 | 4.5 kg |
| 기본 구성품 | 전원 코드, USB 케이블, 드라이버 (옵션: 랙마운트 키트 RKDAQ) |
※ 제조사 데이터시트(DAQ3120 Series Datasheet, 101425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
