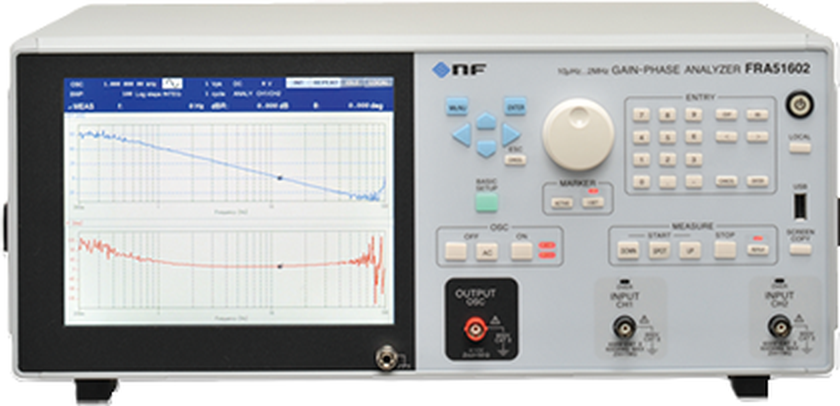

FRA51602주파수 특성 분석기 (10µHz ~ 2MHz)
10µHz의 초저주파부터 2MHz까지 측정하는 주파수 특성 분석기(FRA)입니다. 전기화학 임피던스 측정, DC-DC 컨버터와 전동 액추에이터의 루프 게인 측정, 전자부품 특성 평가에 적합합니다.
제품 특징
FRA51602 카탈로그 (PDF)자료실에서 다운로드 ▶- 측정 주파수 10µHz ~ 2MHz: 10µHz 분해능으로 전기화학 임피던스 측정에 필요한 초저주파수 측정에도 효과적
- 측정 속도: 스윕 속도 최대 0.5ms/point, 제조 라인 택타임 단축
- 기본 확도: 진폭 ±0.01dB, 위상 ±0.06° (디지털 푸리에 적분 방식, 셀프 교정)
- 다이나믹 레인지 140dB: 측정 포인트마다 레인지를 최적화하는 오토레인지, 고분해능 A/D 변환기
- 절연 600V CAT II / 300V CAT III: 신호원 출력과 2채널 입력부는 케이스 및 입출력 간 절연, 고전압 인버터·PFC 회로의 루프 게인 측정 가능
- 오토레인지: 입력 신호에 따라 레인지가 자동 전환
주요 사양
| 항목 | 사양 |
|---|---|
| 측정 주파수 범위 | 10µHz ~ 2MHz |
| 주파수 분해능 / 확도 | 10µHz / ±10ppm (내부 기준 클럭 사용 시) |
| AC 진폭 | 0V ~ 10Vpk (무부하 시), 설정 분해능 3자리 또는 0.01mVpk |
| DC 바이어스 | -10V ~ +10V (무부하 시), 분해능 10mV |
| 스윕 | 3 ~ 20,000 steps, 리니어/로그 선택, 최대 0.5ms |
| 절연 | 600V CAT II / 300V CAT III |
| 기능 | 시퀀스 측정, 마커 서치, 군지연(GD) 표시, 주파수 변경 시 위상 제어, 지연·적분·자동 적분 |
전용 소프트웨어 FRA51615로 측정 데이터를 PC에서 그래프 표시·CSV 저장·본체 리모트 제어할 수 있습니다. 구성과 옵션은 견적 문의해 주세요.
주요 기능

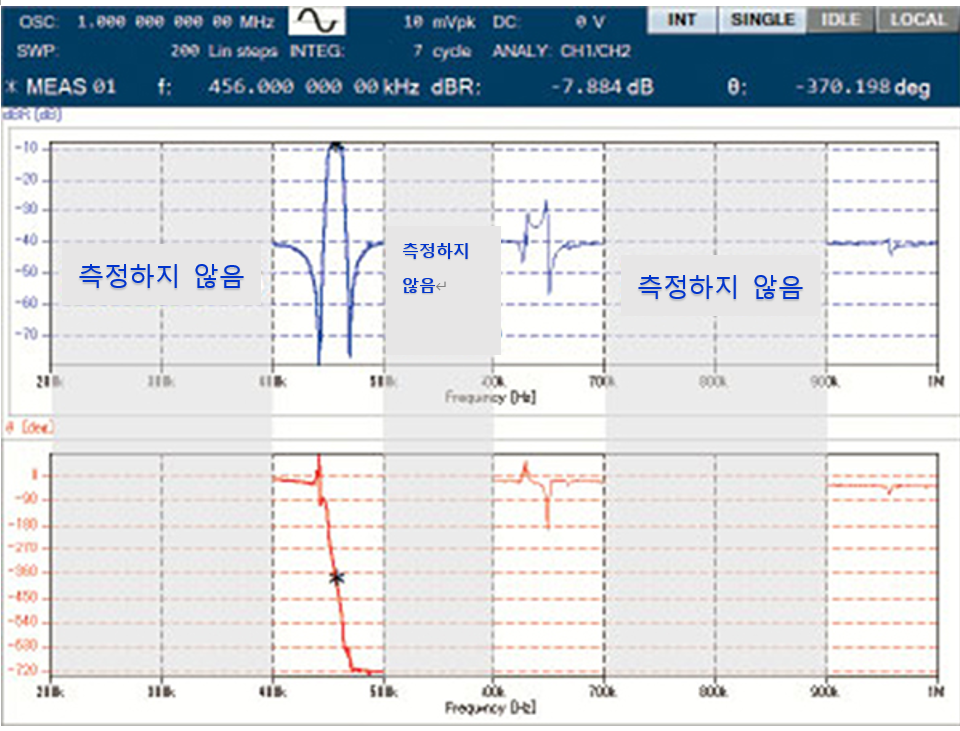

시퀀스 측정
스윕 주파수 범위를 최대 20개로 나누고 구간마다 진폭·적분 설정을 달리해 측정합니다. 필터나 압전 소자의 특정 주파수 범위, MLCC·인덕터·트랜스의 바이어스 의존성 측정에 편리합니다.
바이어스 의존성 측정
적층 세라믹 콘덴서(MLCC)의 정전용량을 DC 바이어스를 0V에서 +4V까지 바꿔가며 측정합니다.
마커 서치
측정 조건을 설정해 원하는 측정 범위를 찾아 검색합니다.
군지연 측정
필터 등 전자 회로의 파형 재현성 평가에 쓰이는 군지연을 표시합니다.
PC 소프트웨어 (FRA51615)
측정 데이터를 PC에서 그래프로 표시하고 CSV로 저장하며 본체를 리모트 제어합니다.
활용 예

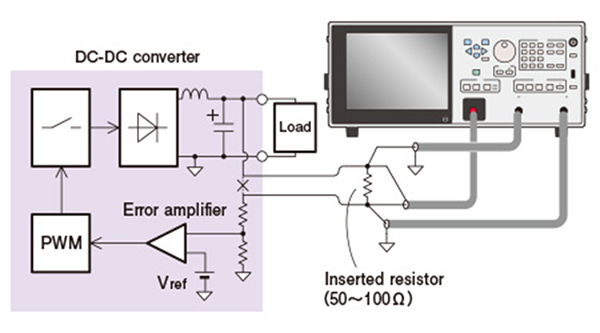

DC-DC 컨버터의 루프 게인 측정
실제 구동 상태의 루프 게인 특성에서 위상 여유와 게인 여유를 구해 회로 안정성을 평가합니다. 마커 서치로 자동 검색합니다.

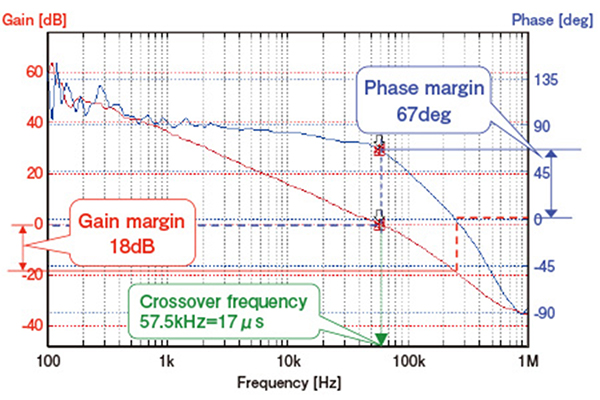

루프 게인 측정 결과
위상 여유 67°, 게인 여유 18dB, 크로스오버 주파수 57.5kHz의 측정 예입니다. 여유가 클수록 링잉과 발진을 억제할 수 있습니다.

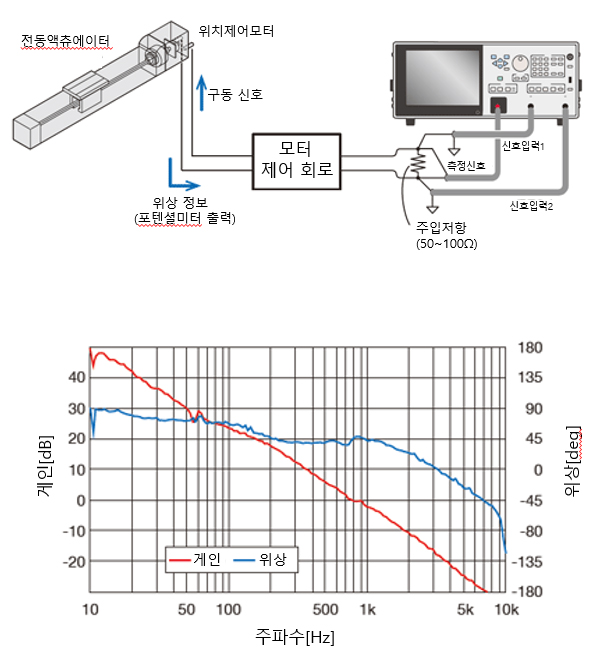

전동 액추에이터의 메카니칼 서보 평가
빠른 이동과 정확한 위치 결정이 필요한 전동 액추에이터의 피드백 회로를 루프 게인으로 평가합니다. 주파수 스윕의 UP/DOWN SWEEP 기능과 지연 기능이 효과적입니다.
액세서리 (별도 견적)
임피던스 측정 아답터
PA-001-0368
루프 게인 측정 아답터
PA-001-0369
션트 저항
PA-001-0370
Signal Injector Probe
5055
고전압 측정 아답터
PA-001-1840 / PA-001-1841
테스트 고정 아답터
PA-001-1838 / PA-001-1839
가격 · 납기 안내 · 구성과 액세서리에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
