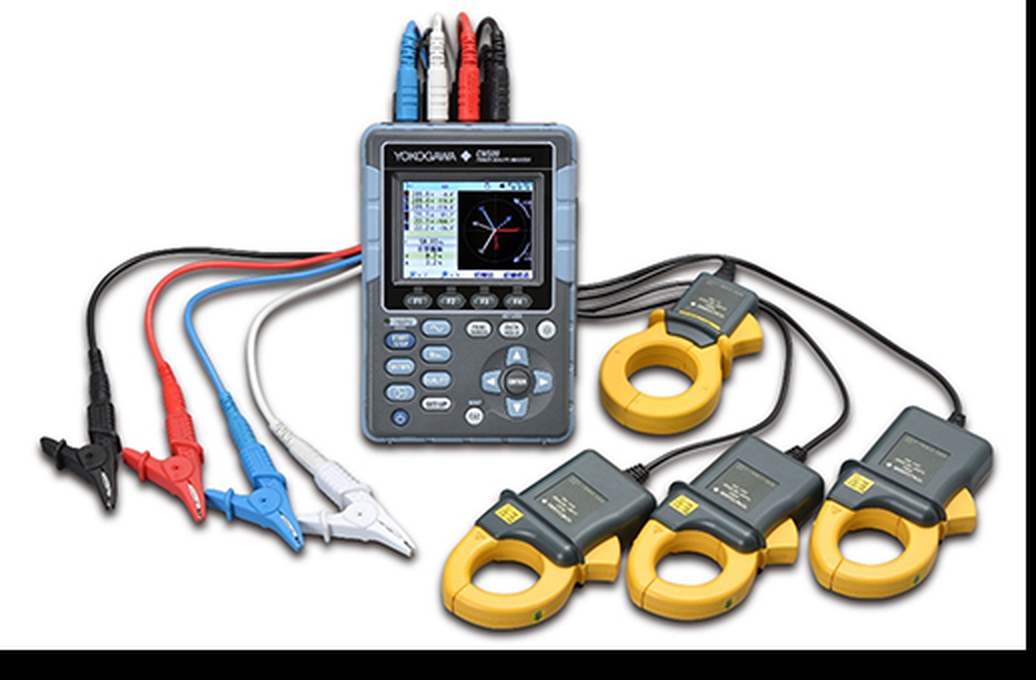

CW500파워 퀄리티 애널라이저 (현장형 전력계)
전류 클램프를 사용하는 현장형 전력계로, 소비 전력 측정과 전원 품질 측정 기능을 함께 갖췄습니다. 내비게이션 화면으로 결선과 설정을 안내하고, 제공되는 PC 소프트웨어로 데이터 분석과 보고서 작성을 효율적으로 처리합니다.
전력 측정과 전원 품질 측정을 한 대로
CW500-B0는 Bluetooth 기능이 없는 모델, CW500-B1은 Bluetooth 기능이 있는 모델입니다.
CW500 카탈로그 (PDF)자료실에서 다운로드 ▶

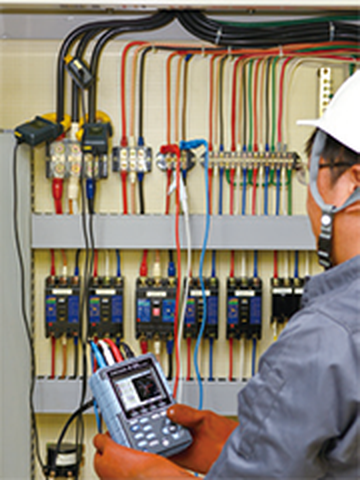

현장에서 바로 측정
전압 입력 3CH, 전류 클램프 입력 4CH, DCV 입력 2CH를 동시에 측정하고 기록합니다.
전력 측정
각 상의 전압·전류·전력·역률·위상각과 목표 역률에 대한 진상 콘덴서 용량, DCV 입력을 순시·최대·최소·평균 리스트나 트렌드로 표시합니다. 적산 전력량은 유효·피상·무효 전력의 소비와 회생분별로 표시하며, 디맨드는 설정 목표치(계약 전력) 대비 사용 상황을 그래프로 간이 감시합니다.

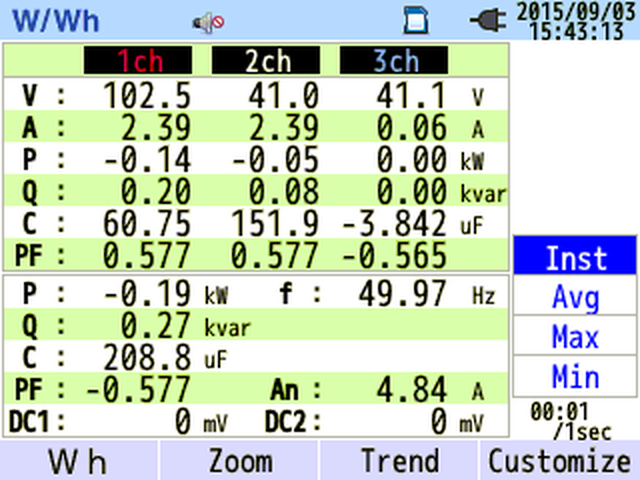

측정치 일람
전압·전류·전력·역률 등을 한 화면에서 확인합니다.

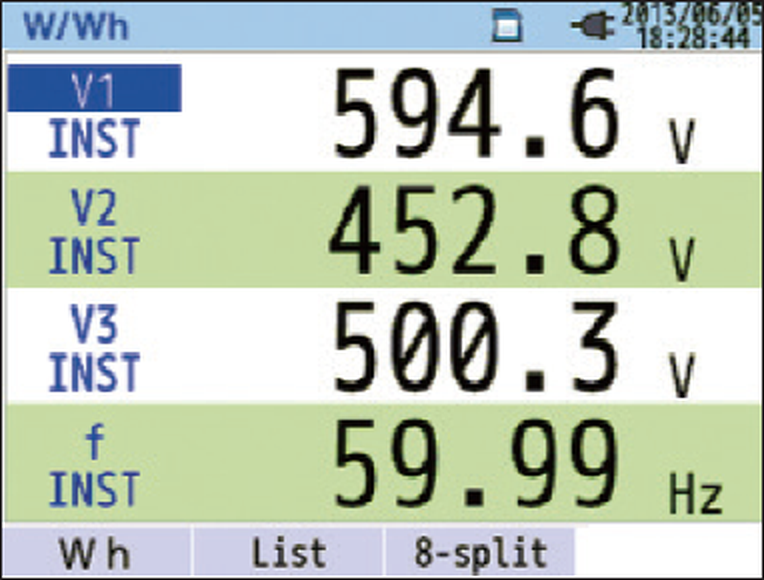

리스트 표시
측정값을 크게 표시해 현장에서 읽기 쉽습니다.

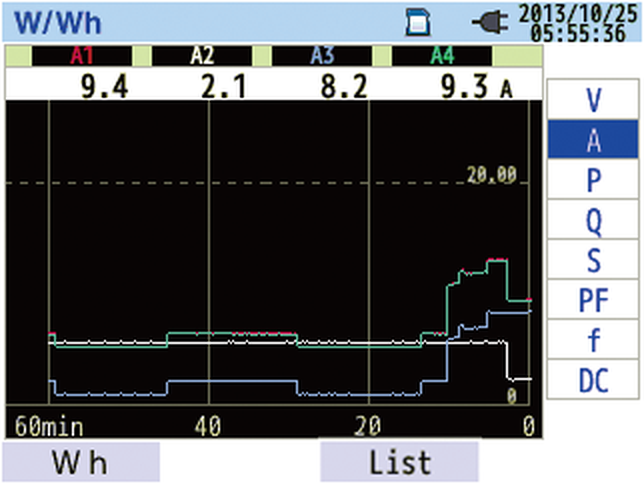

트렌드 그래프
측정 항목별 변화를 시간 흐름으로 확인합니다.

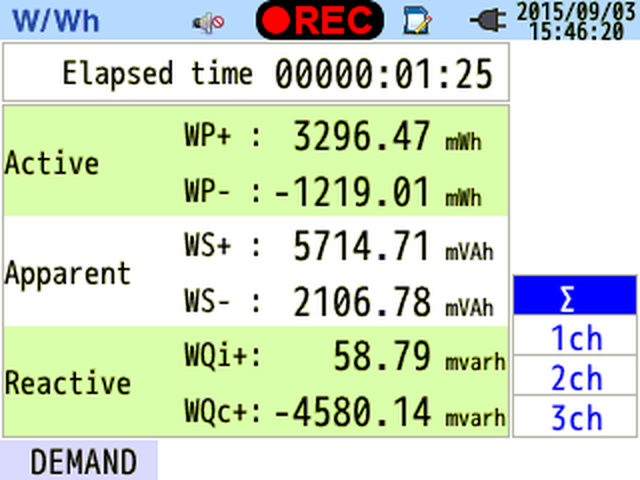

적산 전력량
유효·피상·무효 전력량을 소비와 회생으로 나눠 표시합니다.

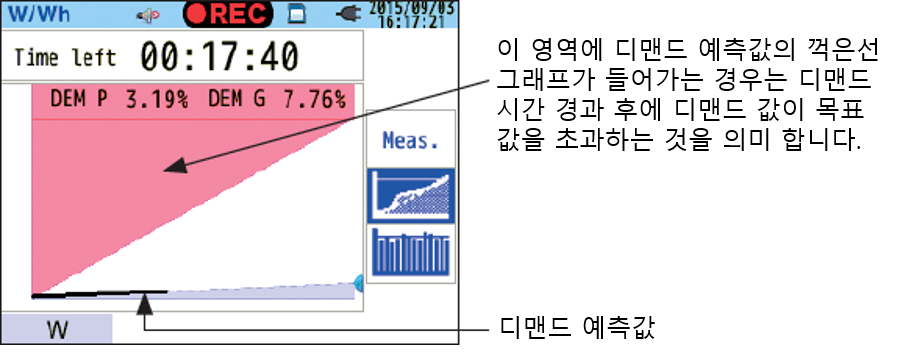

디맨드 감시
디맨드 예측값 그래프가 목표 영역에 들어가면 디맨드 시간 경과 후 목표값 초과를 의미합니다.

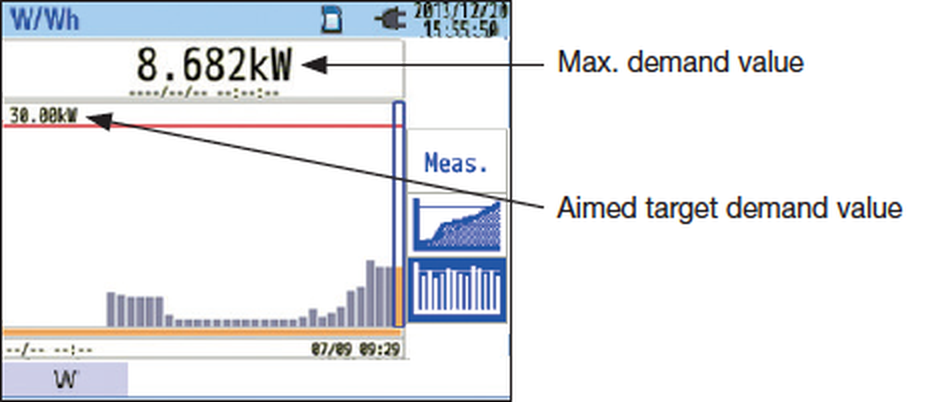

최대 디맨드와 목표값
최대 디맨드 값과 설정한 목표 디맨드 값을 막대 그래프로 비교합니다.
사용자 지원 · 전원 품질
시작 내비게이션
측정 전 결선과 본체 설정을 안내합니다. 전류 클램프 자동 식별로 클램프 종류의 오설정을 방지하고, 벡터 표시로 결선 OK/NG를 판정합니다.
전원 이상 포착
전압 스웰, 딥, 순간 정지, 과도 오버 전압, InRush 전류를 24μs 고속 샘플링과 실효치 연산으로 포착하고, 개시·종료 시점별 약 200ms 파형을 기록합니다. IEC61000-4-30 Class S에 적합합니다.
고조파 · 파형 · 플리커
50차까지의 전압·전류·전력과 함유율·위상각, 최대 10~12파형 표시, 플리커(Pst, Plt)와 불평형률을 측정합니다.
통신 · 데이터 관리
전력 측정, 전원 품질 이벤트, 본체 설정, 화면 캡처 데이터를 통신으로 확인하고 외부 메모리에 저장합니다.

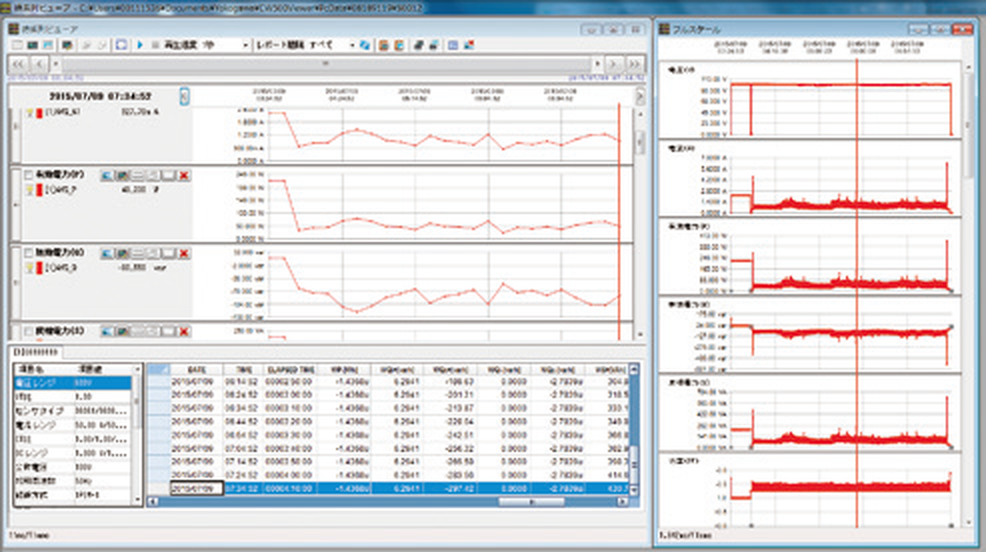

분석 소프트웨어 CW500Viewer
기록 데이터에서 원 클릭으로 그래프, 목록, 보고서를 만들고 설정 데이터를 중앙에서 관리합니다.

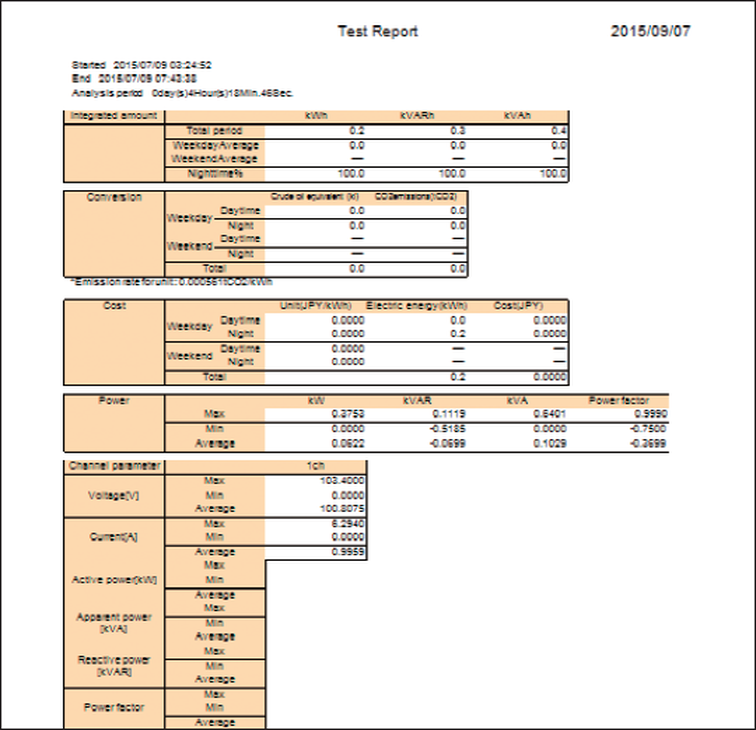

보고서 자동 작성
집계 값을 설정해 시험 보고서를 바로 출력할 수 있습니다.
액세서리
아래 품목은 상품 페이지의 추가상품에서 선택해 주문하실 수 있습니다. 전류 클램프 프로브는 측정 대상 전류에 맞춰 선택해 주세요.
| 모델 | 품명 | 가격(VAT 포함) |
|---|---|---|
| 96060 | 전류 클램프 프로브 (Φ40mm AC 2A, 누설 전류용) | 619,300원 |
| 96061 | 전류 클램프 프로브 (Φ18mm AC 50A) | 597,300원 |
| 96062 | 전류 클램프 프로브 (Φ24mm AC 100A) | 652,300원 |
| 96063 | 전류 클램프 프로브 (Φ30mm AC 200A) | 597,300원 |
| 96064 | 전류 클램프 프로브 (Φ40mm AC 500A) | 640,200원 |
| 96065 | 플렉시블 클램프 프로브 (AC 1000A) | 1,037,300원 |
| 96066 | 플렉시블 클램프 프로브 (AC 3000A, 3CH) | 3,764,200원 |
| 98082 | 연장 코드 (클램프 프로브용) | 165,000원 |
| 98031 | 전원 공급 어댑터 (100~240V) | 322,300원 |
| 93047 | 휴대용 케이스 (자석 부착) | 267,300원 |
| 98078 | 전압 프로브 (4개 1세트, 약 3m) | 201,300원 |
| 93046 | 운반 케이스 (본체와 클램프 수납) | 201,300원 |
| 97060 | SD 메모리 카드 (2GB) | 183,700원 |
| 99073 | 바나나 DIN 변환 케이블 (96030/96033/96036용) | 174,900원 |
VDE 규격 사양(-F)은 견적 문의해 주세요.
납기 안내 · 주문생산품으로 납기는 약 6주입니다.
