XLN10014-GL
BK Precision XLN10014-GL은 0~100 V, 최대 14.4 A, 1440 W 출력의 1U 프로그래머블 DC 전원공급기입니다. XLN 대전류 모델 가운데 가장 높은 100 V까지 출력하며, 5 V / 1 A 보조 출력과 직렬·병렬 마스터/슬레이브 운전을 지원합니다. 100 V 이하 DC 버스 장비와 전력 변환기 개발에 알맞습니다. 표준 USB·RS485에 GPIB와 LAN 인터페이스를 더한 버전으로, 내장 웹 서버와 Telnet으로도 원격 제어할 수 있습니다.
GPIB/LAN 탑재 100 V / 14.4 A 시스템 전원
키패드와 로터리 노브로 출력값을 정밀하게 입력하고, 평균 명령 응답 시간 ≤ 50 ms로 PC 제어 시험도 빠르게 진행됩니다. 표준 USB·RS485와 외부 아날로그 제어 단자를 갖췄습니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN10014-GL의 특징
100 V 출력
0~100 V, 최대 14.4 A 출력으로 100 V 이하 DC 버스 장비와 인버터 입력 시험에 대응합니다.
빠른 명령 처리
평균 명령 응답 시간 ≤ 50 ms와 SCPI 명령 세트, LabVIEW 드라이버로 ATE 구성에 유리합니다.
리스트 모드
최대 10개 프로그램, 총 150 스텝 시퀀스를 내부 메모리에 저장해 단일 또는 반복 실행합니다.
GPIB·LAN과 웹 서버
GPIB와 LAN 인터페이스를 기본 탑재해 내장 웹 서버로 브라우저에서 설정·모니터링하고, Telnet으로 SCPI 명령을 보낼 수 있습니다.

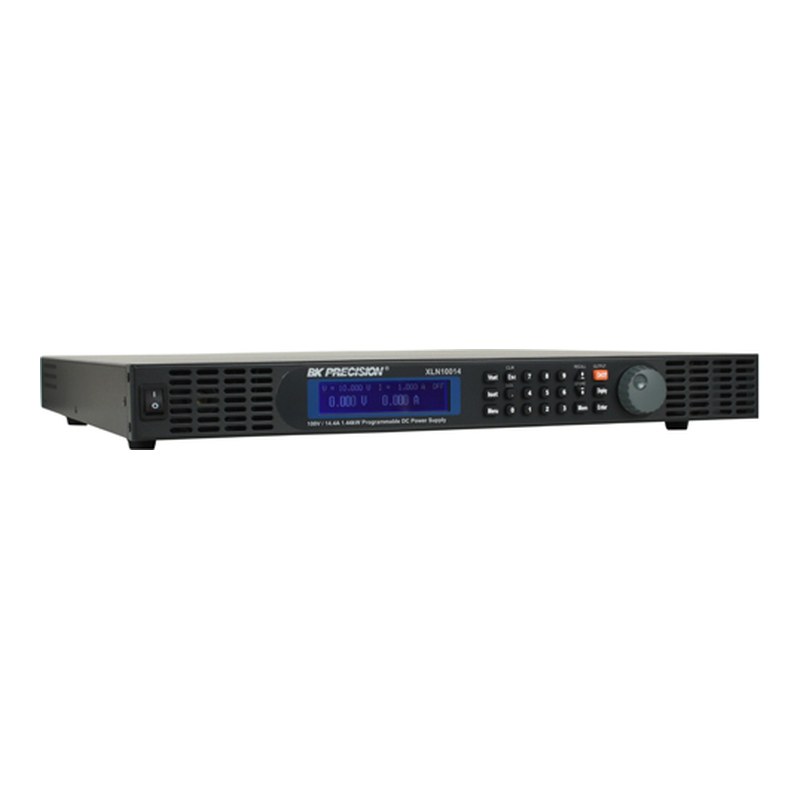

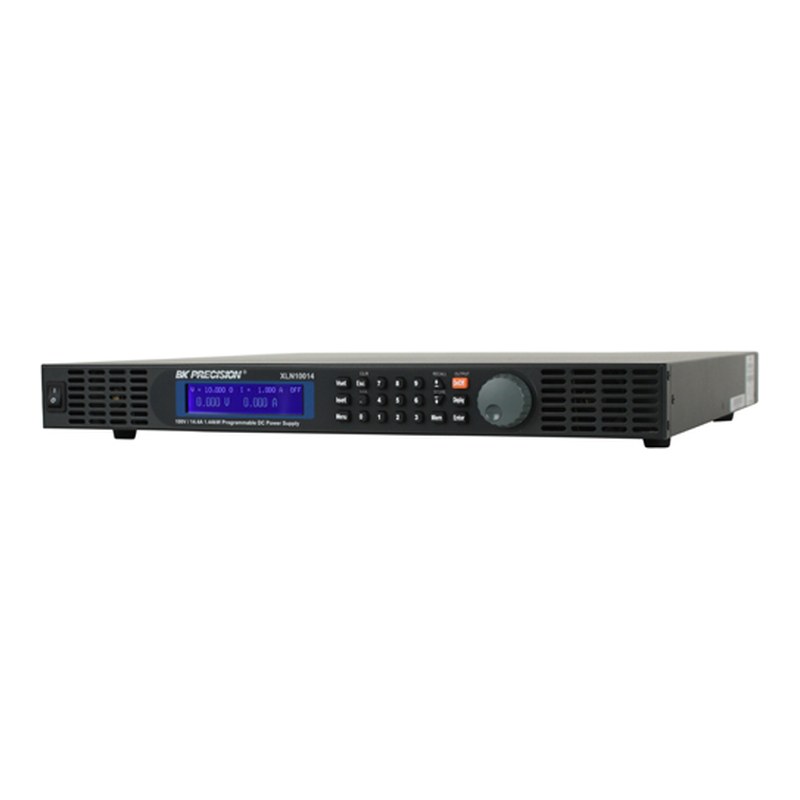

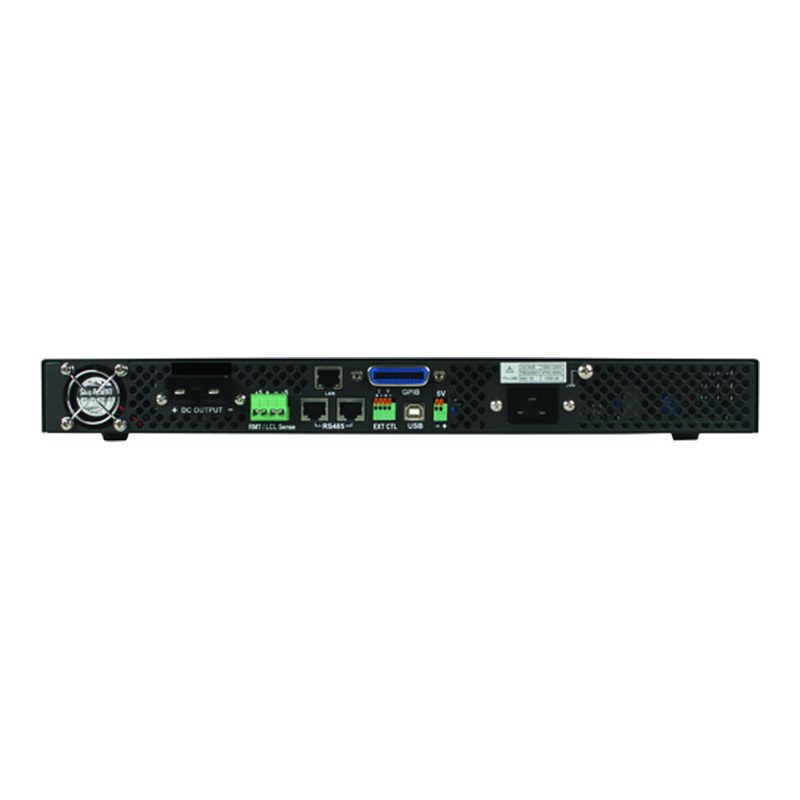

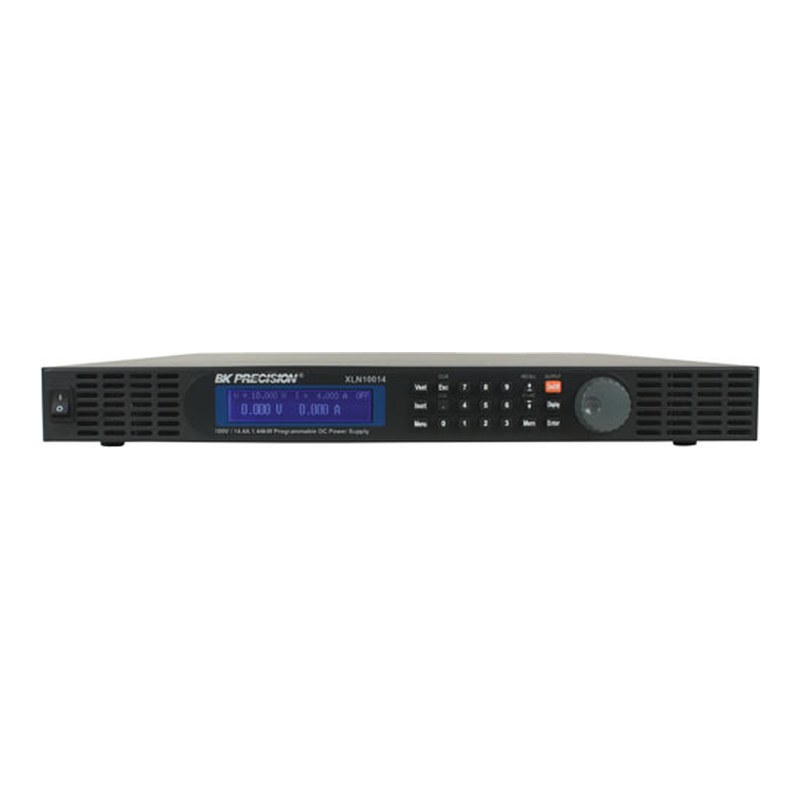

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL (이 상품) | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
전력 변환기 개발
인버터·컨버터 DC 입력 조건 시험
통신 전원 장비
PoE·통신용 전원 모듈 평가
번인 시험
장시간 연속 부하 에이징
R&D 벤치
설계 검증용 범용 고출력 전원
XLN10014-GL 주요 사양
| 모델 | XLN10014-GL |
|---|---|
| 출력 채널 | 1 (단일 출력) + 5 V / 1 A 고정 보조 출력 |
| 출력 전압 | 0~100 V |
| 출력 전류 | 0~14.4 A |
| 최대 출력 전력 | 1440 W |
| OVP 설정 범위 / 정확도 | 5~105 V / 500 mV |
| 라인 레귤레이션 (전압 / 전류) | ≤ 10 mV / ≤ 4 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 12 mV / ≤ 6 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 8 mVrms / ≤ 80 mVpp |
| 리플·노이즈 전류 | ≤ 40 mA |
| 설정·측정 분해능 | 2.5 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 25 mV) |
| 설정·측정 정확도 (전류) | ±(0.05 % + 6 mA) |
| 과도 응답 시간 | ≤ 1 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 30 ms / ≤ 30 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 30 ms / ≤ 1000 ms |
| 원격 센싱 보상 | 2 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그, GPIB, LAN (웹 서버, Telnet) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1700 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 43.6 x 432 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트, 출력 단자대 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
