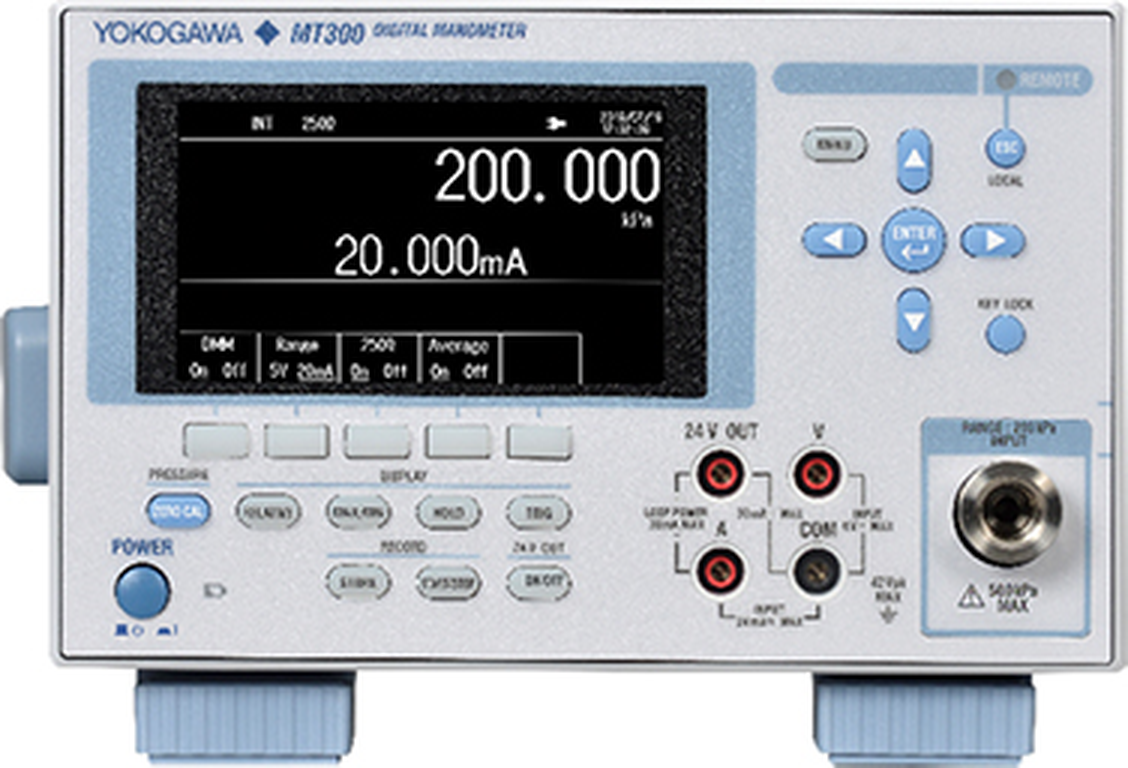

MT300디지털 마노미터 · 상대 정확도 ±0.01%
요꼬가와 실리콘 레조넌트 센서를 쓴 고정밀 디지털 마노미터입니다. 게이지압, 절대압, 차압 모델을 갖추었고, 4.3형 컬러 디스플레이와 누설 시험, 통계, 스케일링 기능으로 압력 교정과 평가 작업을 지원합니다.
압력 교정·평가의 기준 측정기
미소 차압 1kPa에서 고압 70MPa까지 폭넓게 선택할 수 있습니다. 압력 트랜스미터와 압력계 교정, 누설 시험, 압력 변화 기록에 활용합니다.
MT300 카탈로그, 어플리케이션 노트, 조정 절차서 (PDF)자료실에서 다운로드 ▶주요 특징
높은 정확도
상대 정확도 ±0.01%로 압력 교정의 기준기로 쓰기에 적합하며 정확도 보증 기간은 12개월입니다.
폭넓은 레인지
게이지압 6종, 절대압 3종, 차압 4종으로 1kPa에서 70MPa까지 대응합니다.
다양한 인터페이스
이더넷, USB, GP-IB를 지원하며 D/A 출력(/DA)과 전압·전류 측정(/DM) 옵션을 추가할 수 있습니다.

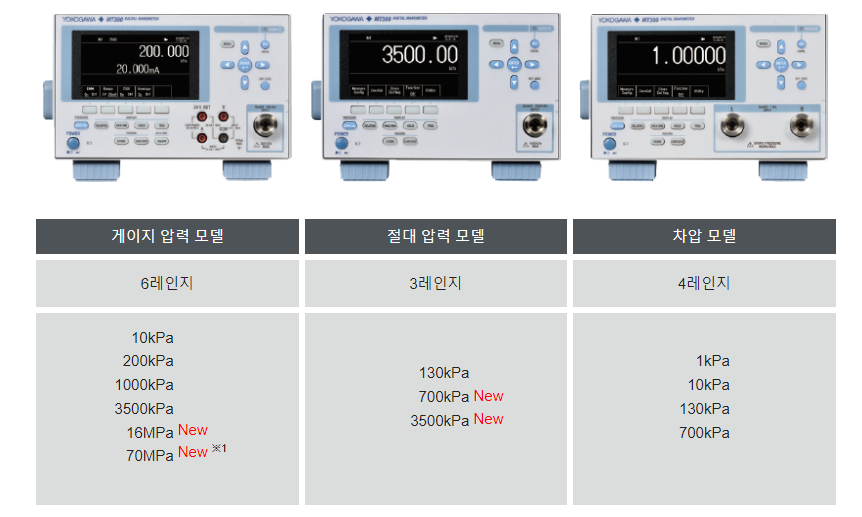

게이지압·절대압·차압 라인업
측정 대상에 맞춰 게이지압(G), 절대압(A), 차압(D) 모델을 고르며 모델별 레인지는 아래 사양표에서 확인할 수 있습니다.

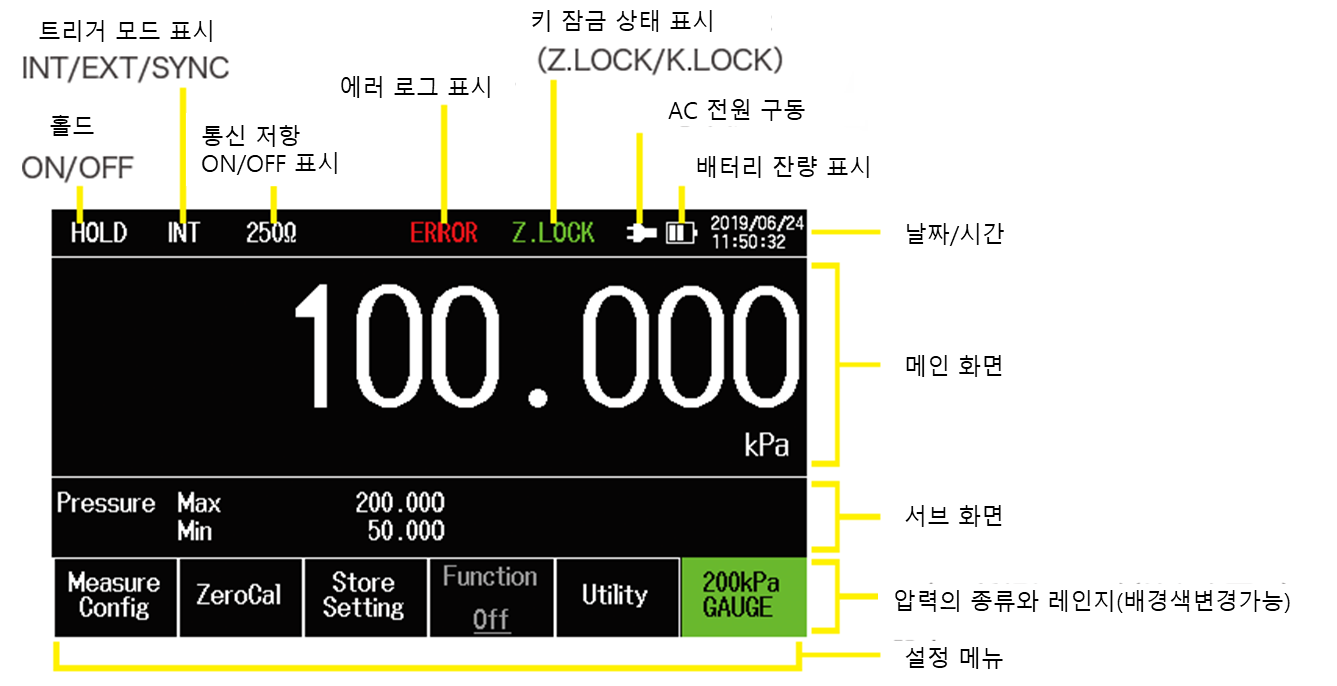

보기 쉬운 4.3형 디스플레이
압력값을 크게 표시하고 단위, 측정 모드, 통계와 같은 상태를 한 화면에서 확인합니다.

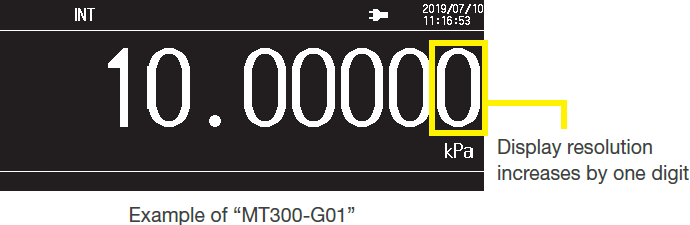

/R1 옵션으로 한 자리 더 높은 분해능
/R1 옵션을 적용하면 표시 분해능이 한 자리 늘어납니다. 10kPa 레인지 모델에서는 0.00001kPa까지 읽을 수 있습니다.

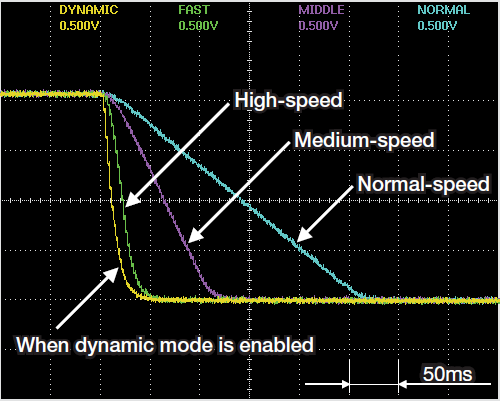

측정 속도 모드 전환
/F1 옵션으로 고속, 중속, 보통 측정 속도를 전환해 압력 변화를 빠르게 추적하거나 안정된 값을 읽을 수 있습니다.
측정 기능

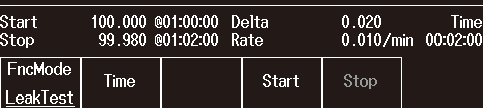

누설 시험 기능
시험 시간 동안의 시작과 종료 압력, 변화량, 분당 변화율을 계산해 표시합니다. 밀폐 용기와 배관의 누설 평가에 편리합니다.

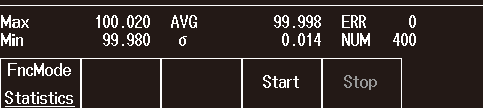

통계 기능
최대, 최소, 평균, 표준편차와 측정 횟수를 실시간으로 계산합니다. 압력 변동과 안정도를 평가할 때 활용합니다.

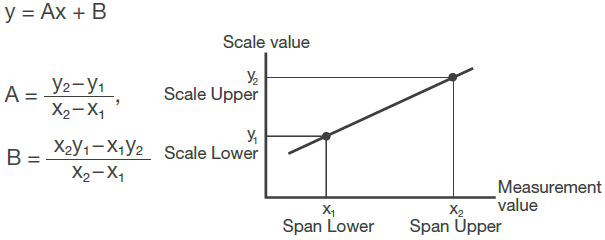

스케일링 기능
측정값을 y=Ax+B 형태로 변환해 원하는 물리량이나 단위로 표시합니다.

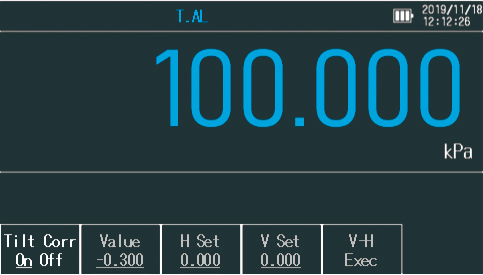

기울기 보정
설치 자세에 따른 영점 변화를 보정합니다. 수평과 수직 설정값을 입력해 간단히 적용합니다.

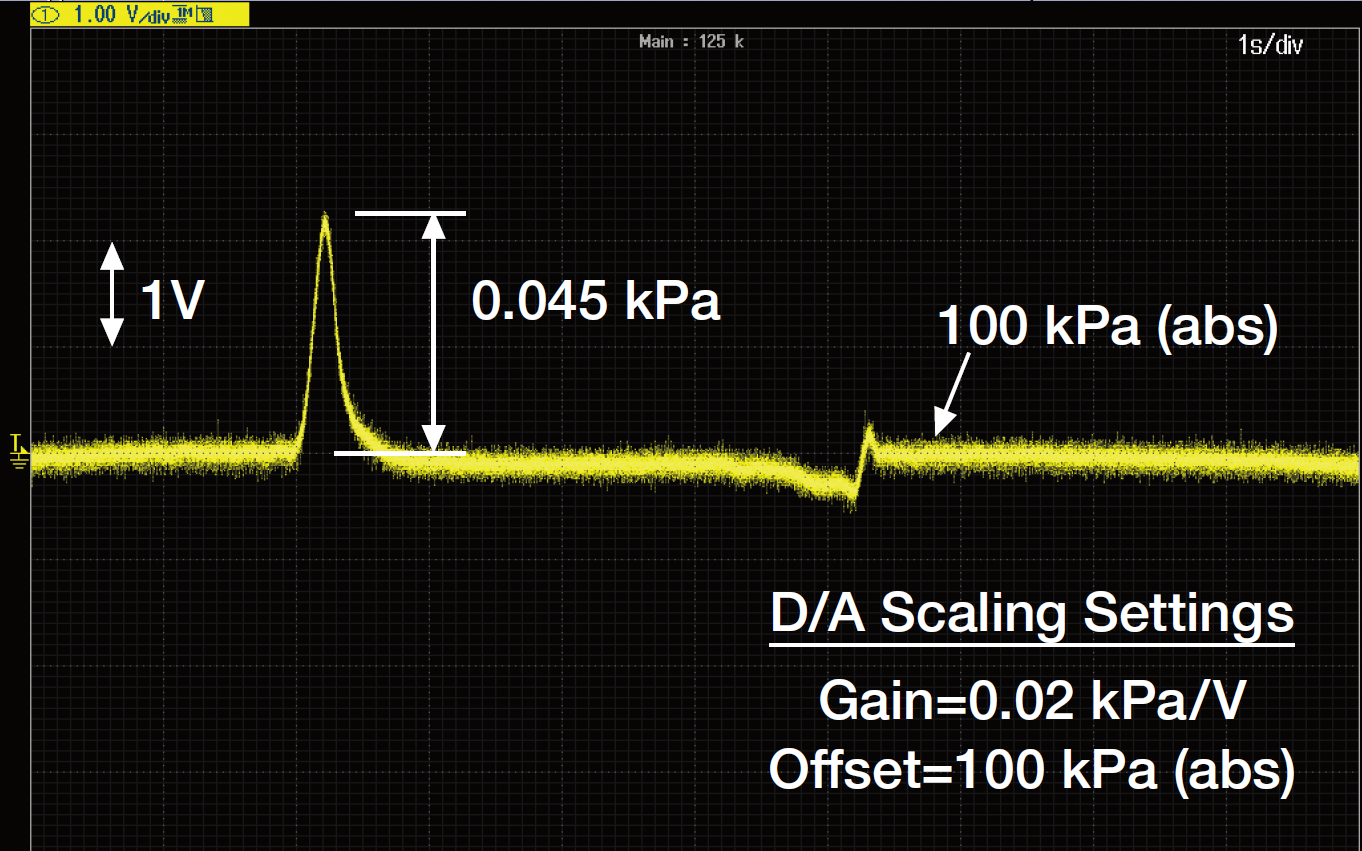

D/A 출력 (/DA 옵션)
측정한 압력을 아날로그 신호로 출력해 기록계나 오실로스코프와 연동할 수 있습니다.
이런 시험에 사용합니다

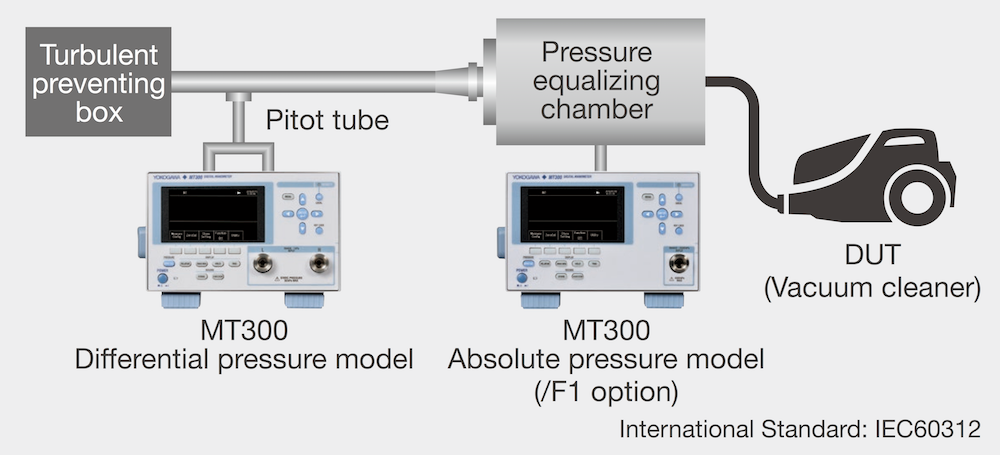

누설·차압 시험
진공청소기와 같은 제품의 누설과 차압 시험에 MT300을 사용하는 구성 예입니다. 어플리케이션 노트에서 자세한 방법을 확인하세요.

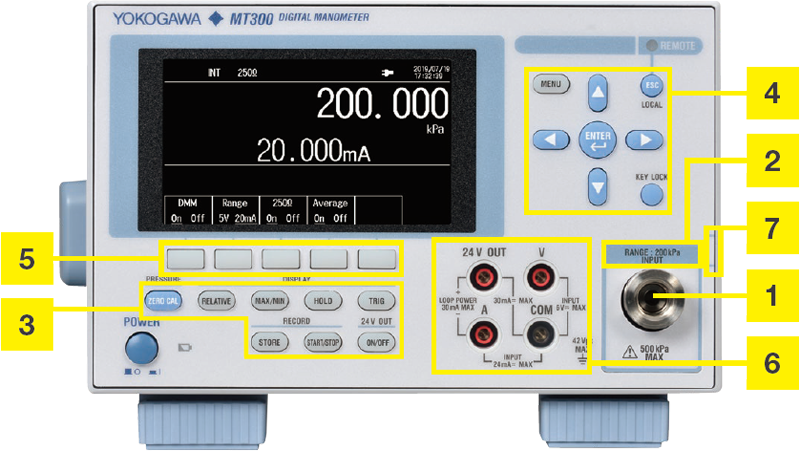

전면 패널
키와 디스플레이, 24V 출력, 전압·전류 입력 단자, 압력 입력 접속구가 전면에 있습니다.

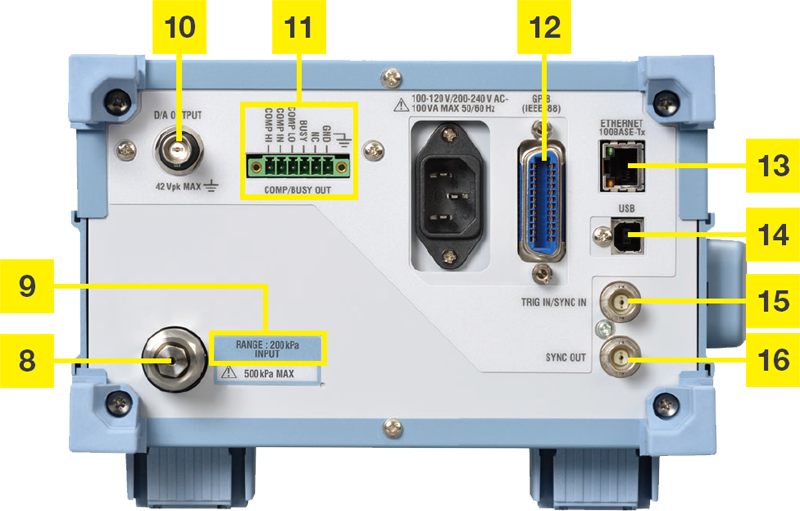

후면 패널
이더넷, USB, GP-IB 포트와 전원 입력, 압력 입력 접속구를 후면에서 연결합니다.
모델별 사양
게이지압 모델 (G)
| 모델 | 압력 레인지 | 분해능 (/R1 적용) | 허용 입력 압력 | 무게 |
|---|---|---|---|---|
| MT300-G01 | 10kPa | 0.0001 (0.00001) | 2.7kPa 절대압 ~ 50kPa | 7.0kg |
| MT300-G03 | 200kPa | 0.001 (0.0001) | 500kPa | 6.2kg |
| MT300-G05 | 1000kPa | 0.01 (0.001) | 3000kPa | 6.2kg |
| MT300-G06 | 3500kPa | 0.01 (0.001) | 4500kPa | 6.2kg |
| MT300-G07 | 16MPa | 0.1 (0.01) | 21MPa | 6.2kg |
| MT300-G08 | 70MPa | 0.1 | 98MPa | 5.0kg |
절대압 모델 (A)
| 모델 | 압력 레인지 | 분해능 (/R1 적용) | 허용 입력 압력 | 무게 |
|---|---|---|---|---|
| MT300-A03 | 130kPa 절대압 | 0.001 (0.0001) | 1Pa ~ 500kPa 절대압 | 6.0kg |
| MT300-A05 | 700kPa 절대압 | 0.01 (0.001) | 1Pa ~ 3000kPa 절대압 | 6.0kg |
| MT300-A06 | 3500kPa 절대압 | 0.01 (0.001) | 1Pa ~ 4500kPa 절대압 | 6.0kg |
차압 모델 (D)
| 모델 | 압력 레인지 | 분해능 (/R1 적용) | 허용 입력 압력 | 무게 |
|---|---|---|---|---|
| MT300-D00 | 1kPa | 0.00001 | 1Pa 절대압 ~ 50kPa 게이지 | 7.2kg |
| MT300-D01 | 10kPa | 0.0001 (0.00001) | 2.7kPa 절대압 ~ 50kPa 게이지 | 7.2kg |
| MT300-D03 | 130kPa | 0.001 (0.0001) | 2.7kPa 절대압 ~ 500kPa 게이지 | 7.2kg |
| MT300-D05 | 700kPa | 0.01 (0.001) | 2.7kPa 절대압 ~ 1000kPa 게이지 | 7.2kg |
| 센서 / 접액부 | 요꼬가와 실리콘 레조넌트 센서 / 다이어프램 하스텔로이 C276, 본체 SUS316 |
|---|---|
| 상대 정확도 | ±0.01% FS 수준 (레인지별 상세 정확도는 카탈로그 참조) |
| 유체 온도 | 5 ~ 50°C (D00은 10 ~ 35°C) |
| 디스플레이 / 인터페이스 | 4.3형 컬러 / 이더넷, USB, GP-IB |
| 압력 입력 접속구 | -P1 Rc1/4, -P2 1/4NPT, -P3 VCO 1/4, -P4 1/2NPT (-G08은 -P4만) |
| 압력 단위 | -U1: Pa, hPa, kPa, MPa, mbar, bar, atm / -U2: 추가로 mmHg, inHg, gf/cm2, kgf/cm2, Torr, psi |
| 전원 | AC 전원, 옵션 /EB로 리튬 이온 배터리 사용 |
입력 접속구(-P), 압력 단위(-U), 전원 코드 등 구성은 견적 시 선택합니다. 모델별 상세 정확도는 카탈로그를 확인해 주세요.
옵션과 액세서리
모델에 적용 가능한 품목만 상품 페이지의 추가상품에 표시됩니다. 본체와 함께 선택해 주문하실 수 있습니다.
| /F1 | 측정 속도 전환 (고속/중속/보통), G07, G08, 차압 모델 제외 |
|---|---|
| /DM | DC 전압·전류 측정과 24V 출력, 게이지압·절대압 모델용 |
| /DA | D/A 출력 |
| /R1 | 표시 자릿수 추가 (G08, D00 제외) |
| /EB | 배터리 팩과 커버 |
| 739883 / 269918 | 배터리 팩 / 배터리 커버 |
| 366921 | BNC-바인딩 포스트 변환 어댑터 |
| B9984BW / B9984BY | 커넥터 조립 키트 (-P2용 / -P1용, B9984BY는 짝수 수량만 주문) |
| 701963 | 소프트 캐링 케이스 |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 구성 선택(-U, -P 등)에 따라 견적으로 안내해 드립니다.
