DAS1800
BK Precision DAS1800은 10슬롯 섀시에 4종 D18 측정 모듈을 꽂아 최대 80채널까지 구성하는 모듈형 고속 데이터 수집 시스템입니다. 최대 40채널을 채널당 1 MSa/s로 수집하고, D18-HVM4 모듈로 ±1500 VDC까지 측정하며, 1 TB SSD(2 TB 옵션)에 최대 4개 샘플링 속도·4개 파일로 동시에 기록합니다. AC 전원으로 동작하는 기본 모델로 시험실과 생산 라인의 대규모 측정에 알맞습니다.
10슬롯·80채널, 시험실용 고속 수집
15.6형 Full HD 멀티터치 화면에서 한 손가락 스크롤과 핀치 줌으로 실시간 파형, 수치, 페이저도, 히스토그램을 확인하고 대시보드를 최대 10개까지 저장합니다. 웹 서버·VNC로 원격 제어하고, 무료 DASpro 소프트웨어로 MDF4 기록 파일을 PC에서 분석합니다.
DAS1800 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS1800의 특징
플러그 앤 플레이 10슬롯
유니버설·고임피던스·고전압·멀티플렉스 모듈을 자유롭게 교체하며, 공장 재교정 없이 구성을 바꿉니다.
±1500 VDC 고전압 측정
D18-HVM4는 ±1500 VDC / 1000 Vrms를 CAT III 1500 V, CAT IV 1000 V 등급의 절연 차동 입력으로 측정합니다.
다중 속도·다중 파일 기록
최대 4개 샘플링 속도와 4개 파일을 동시에 운용해 장기 추이와 고속 과도 이벤트를 따로 기록합니다.
전력 분석·스크립트 채널
DC·단상·3상(50/60/400 Hz) Class S 전력 분석과 비선형 센서 실시간 선형화용 스크립트 채널을 내장했습니다.

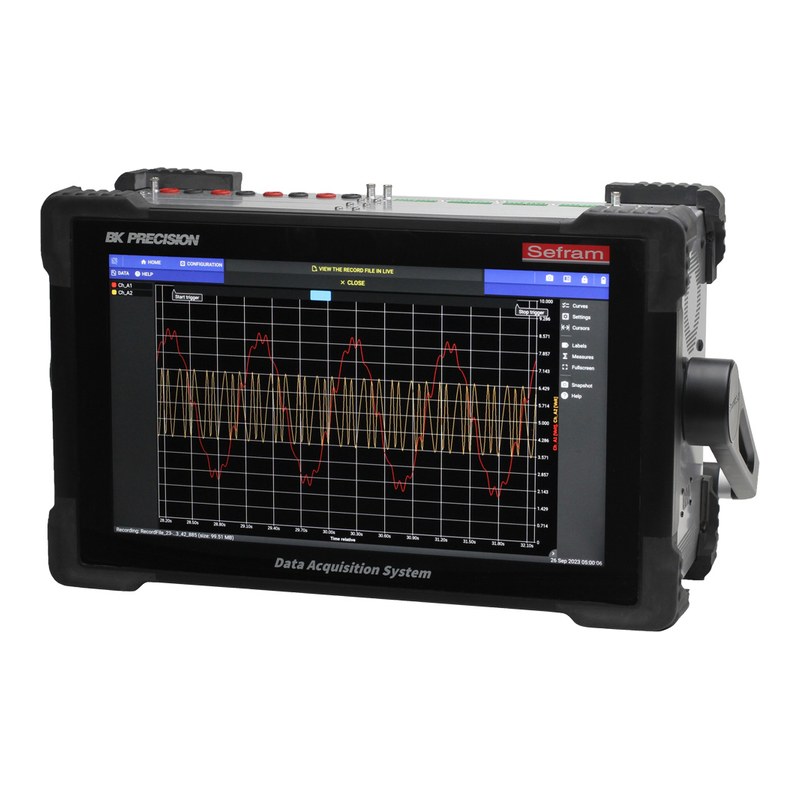

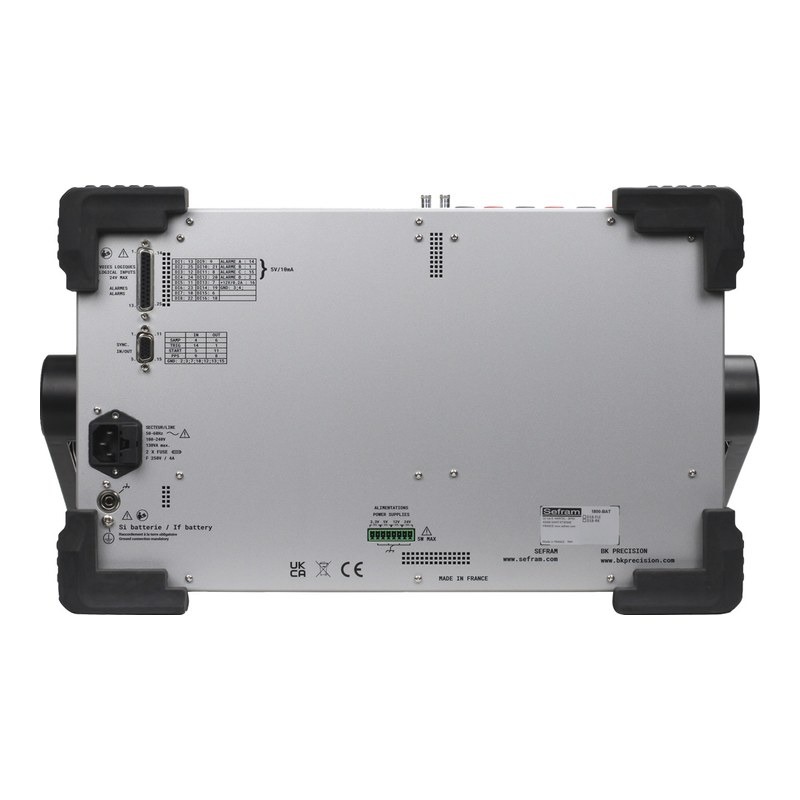

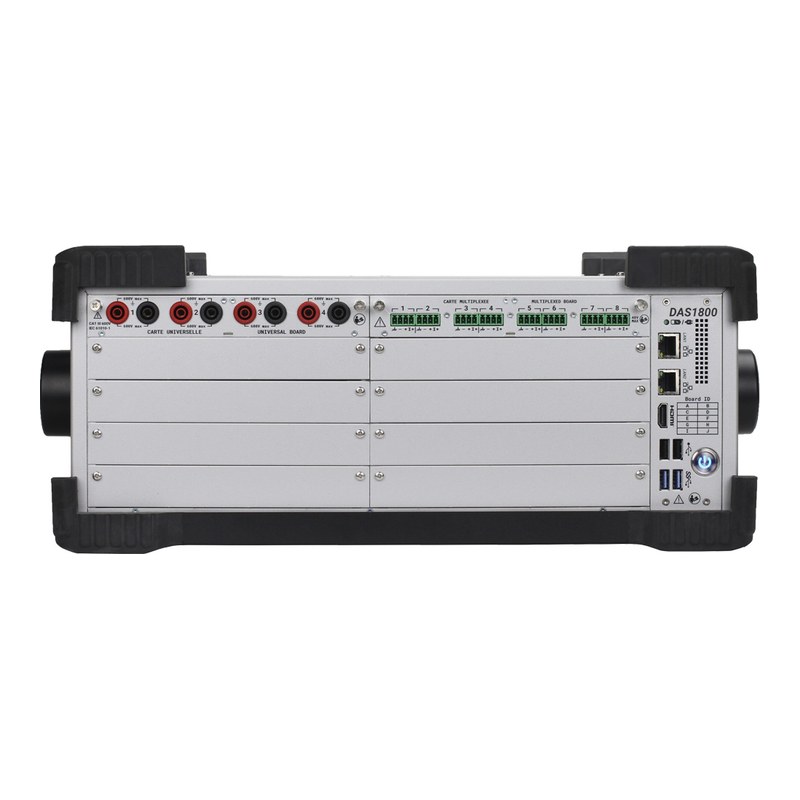

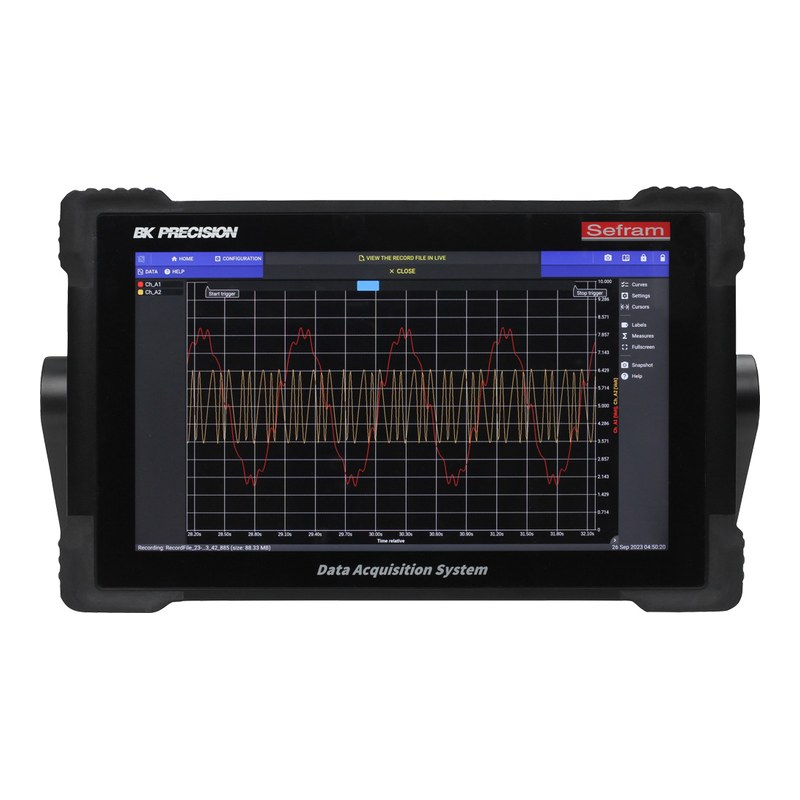

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 형태 | 배터리 | 시간 동기화 | 저장장치 |
|---|---|---|---|---|
| DAS1800 (이 상품) | 휴대형 (캐리 케이스 포함) | - | PTP 옵션(D18-PTP) | 1 TB 내장 SSD |
| DAS1800-BAT | 휴대형 (캐리 케이스 포함) | 내장 100 Wh (최대 3.5시간) | PTP 옵션(D18-PTP) | 1 TB 내장 SSD |
| DAS1800-SYNC | 휴대형 (캐리 케이스 포함) | - | IRIG·GPS·PTP | 1 TB 내장 SSD |
| DAS1800-BAT-SYNC | 휴대형 (캐리 케이스 포함) | 내장 100 Wh (최대 3.5시간) | IRIG·GPS·PTP | 1 TB 내장 SSD |
| DAS1800-R | 19인치 랙마운트 | - | PTP 옵션(D18-PTP) | 착탈식 1 TB 2.5형 SATA SSD |
이런 현장에 적합합니다
전력전자·인버터 시험
고전압 DC 링크와 3상 출력 전력 동시 분석
항공·방산 시험
IRIG·GPS·PTP 동기화로 다중 장비 데이터 정렬
대규모 다점 측정
멀티플렉스 모듈로 최대 80채널 온도·전압 기록
생산·검증 라인
SCPI 명령과 웹 서버로 자동화 시험 구성
DAS1800 주요 사양
| 모델 | DAS1800 (본체, 측정 모듈 별도 선택) |
|---|---|
| 모듈 슬롯 | 10개 (플러그 앤 플레이, 모듈 교체 시 재교정 불필요) |
| 측정 모듈 | D18-UNI4 유니버설 4ch, D18-HIZ4 고임피던스 4ch, D18-HVM4 고전압 4ch, D18-MUX8 멀티플렉스 8ch |
| 최대 아날로그 채널 | 80채널 (D18-MUX8 장착 시) |
| 입력 종류 | 전압, 전류(션트·클램프), 열전대, RTD, 저항, 주파수, 카운터, PWM, True RMS (모듈별) |
| 최대 입력 전압 | ±1500 VDC / 1000 Vrms (D18-HVM4), ±600 VDC / 424 Vrms (D18-UNI4·HIZ4), ±48 VDC (D18-MUX8) |
| 분해능 | 16 bit (UNI4·HIZ4·HVM4), 18 bit (MUX8) |
| 최대 샘플링 속도 | 1 MSa/s/ch 최대 40채널 (UNI4·HIZ4·HVM4), 5 kSa/s (MUX8) |
| SSD 기록 | 1 MSa/s 최대 8채널, 기록 그룹 4개, 파일 4개 동시, 쓰기 85 MB/s, ASAM MDF4 형식 |
| DC 정확도 | UNI4: 풀레인지의 ±0.06% (±1 V 이상), HVM4: ±0.06%, MUX8: ±0.04% (±25 mV 이상) |
| 안전 등급 | UNI4: CAT III 600 V, HVM4: CAT III 1500 VDC·CAT IV 1000 V |
| 열전대 | J, K, T, S, B, E, N, R (냉접점 정확도 ±1.25 °C) |
| RTD·저항 (MUX8) | Pt50/100/200/500/1000, Ni100/120/1000, Cu10/50, 2/3/4선식, 저항 300 Ω ~ 10 kΩ |
| 전력 분석 | DC, 단상, 3상 델타·Y(3선/4선), DC/50/60/400 Hz, 계통 5개, 고조파 50차(50/60 Hz) |
| 디지털 I/O | 입력 16채널 (최대 24 V, 1 μs), 출력 4채널 (TTL 5 V, 10 mA) |
| 센서 전원 출력 | +3.3 V·+5 V (500 mA), +12 V (400 mA), +24 V (200 mA), 최대 5 W |
| 동기화 | SUB-D 15 HD 트리거·동기 I/O, PTP(IEEE 1588) 옵션, IRIG·GPS (-SYNC 모델) |
| 내장 저장장치 | 1 TB SSD (2 TB 옵션 D18-2TB) |
| 디스플레이 | 15.6형 Full HD 터치스크린, 1920 × 1080 |
| 인터페이스 | USB 3.0 ×2, USB 2.0 ×2, LAN 1 Gbps ×2, HDMI ×1, 웹 서버, VNC, FTP, NAS, SCPI |
| 전원 | 110 ~ 240 VAC ±10%, 50 ~ 60 Hz (최대 150 VA), 배터리 미장착 |
| 크기(W×H×D) | 485 × 280 × 200 mm |
| 기본 구성품 | 전원 코드, SUB-D 25핀 커넥터·백쉘, SUB-D 15 HD 핀 커넥터·백쉘, 8핀 커넥터, 러기드 캐리 케이스 |
※ 제조사 데이터시트(DAS1800 / DAS1800-R Modular High-Speed Data Acquisition System Datasheet v100526) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
