2553A정밀 DC 캘리브레이터 · 전압 ±75ppm · 전류 ±120ppm
직류 전압 ±32V, 직류 전류 ±120mA 범위를 고정확도·고안정도로 출력하는 정밀 DC 캘리브레이터입니다. 열전대 10종과 Pt100 온도 교정, 저항 출력을 지원하고 기존 2553용 통신 프로그램도 그대로 사용합니다.
전압·전류·온도 교정을 작은 한 대로
전압 5개 레인지(10mV ~ 30V)와 전류 레인지(1mA ~ 100mA)로 변환기, 트랜스미터, 아날로그 미터, 온도 조절계, 데이터 로거를 교정합니다. 무게 약 3kg의 소형 본체입니다.
2553A 카탈로그 · 조정 절차서 보기자료실에서 다운로드 ▶주요 특징
높은 정확도
직류 전압 ±75ppm(1V 레인지, 1년), 직류 전류 ±120ppm(1mA 레인지, 1년)의 정확도를 갖습니다.
고안정도, 저노이즈
안정도 ±15ppm/h, 노이즈 2µVrms로 안정적인 교정 환경을 제공합니다.

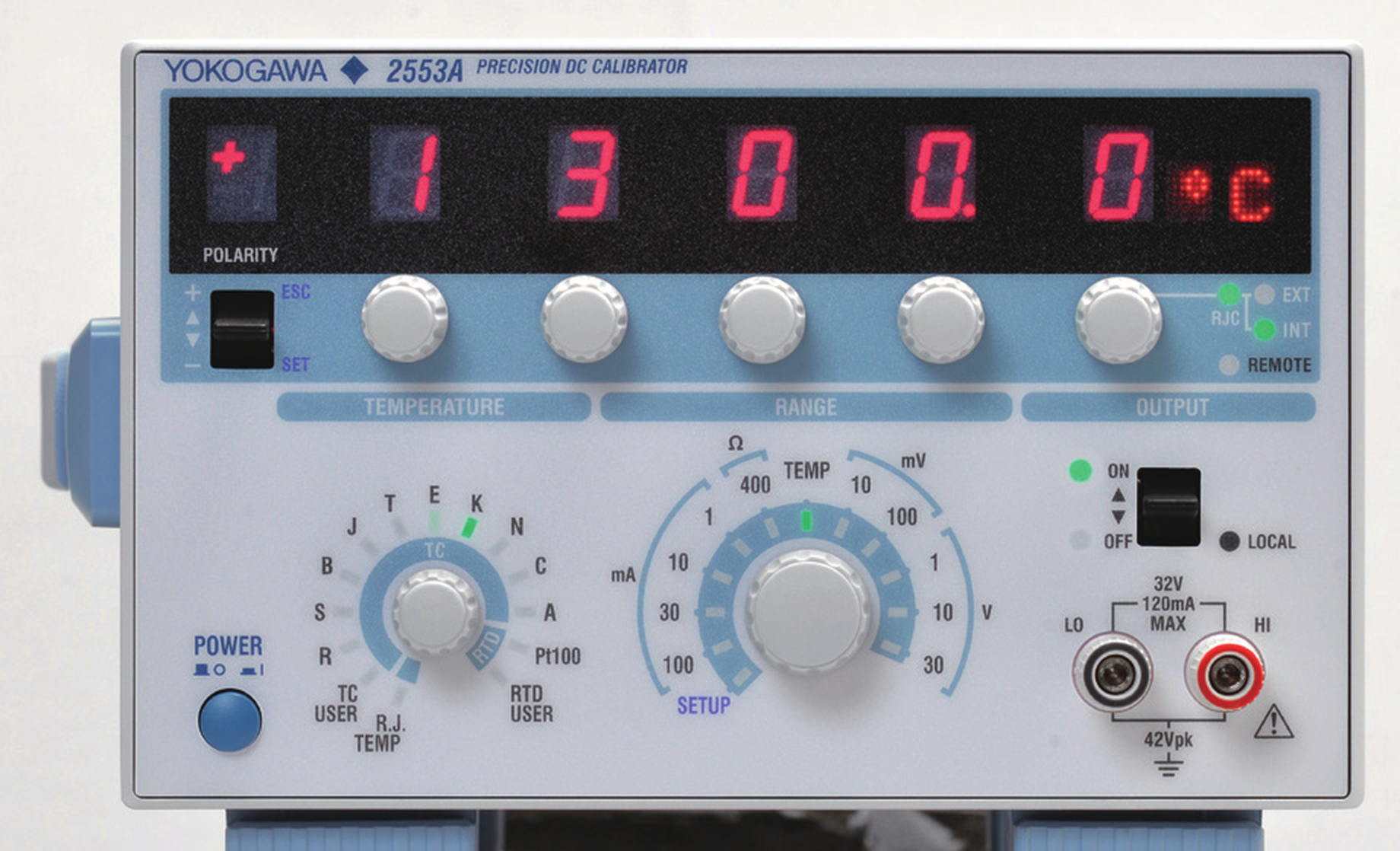

직관적인 조작
기능과 자릿수별 설정 다이얼과 스위치로 간단히 조작하고 7세그먼트 LED로 값을 읽기 쉽게 표시합니다.

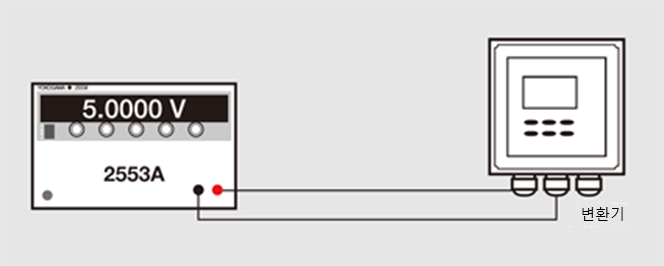

전압 출력으로 변환기 교정
5.0000V 같은 직류 전압을 출력해 변환기와 지시계의 입력을 교정합니다.

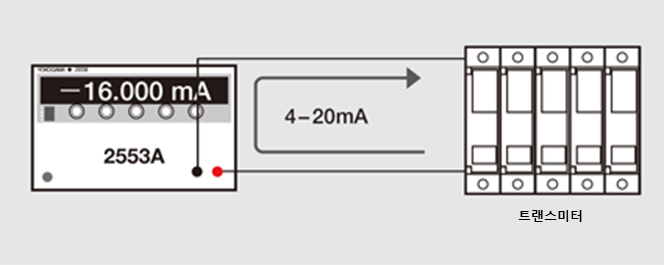

전류 출력으로 트랜스미터 교정
4 ~ 20mA 신호를 출력해 트랜스미터와 신호 변환기를 교정합니다.

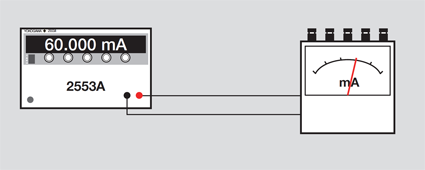

아날로그 미터 교정·검사
60.000mA처럼 설정한 전류를 출력해 아날로그 미터의 눈금을 교정하고 검사합니다.
다양한 온도 교정

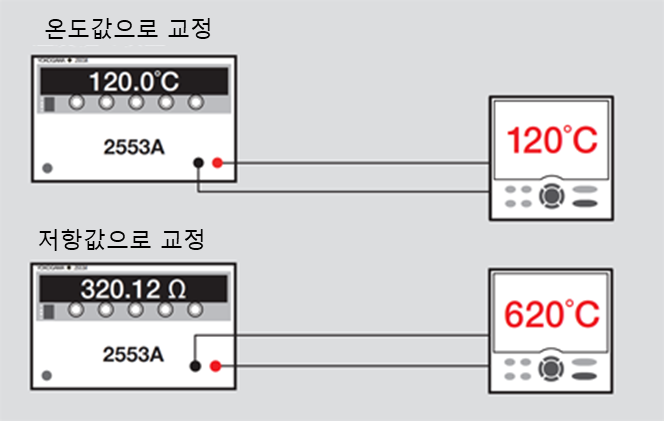

온도값·저항값으로 교정
열전대 R, S, B, J, T, E, K, N, C, A 10종(모두 IEC 규정)과 측온저항체 Pt100에 대응합니다. 온도값뿐 아니라 저항값 설정도 가능합니다.

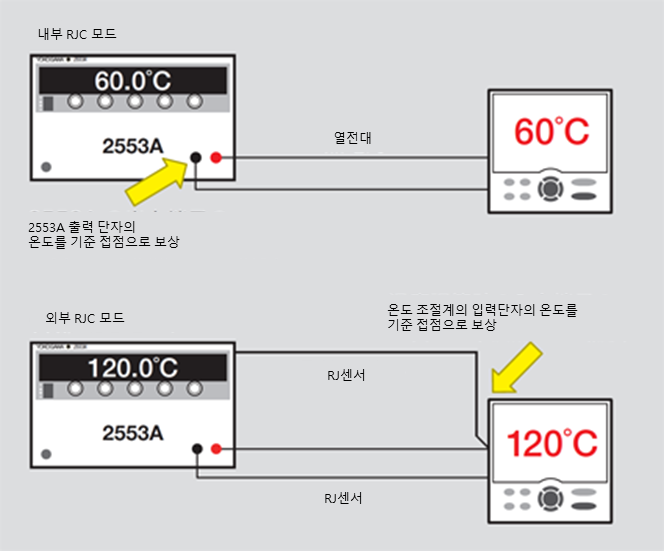

기준 접점 보상(RJC)
출력 단자를 기준 접점으로 삼는 내부 RJC, RJ 센서를 쓰는 외부 RJC, 보상값을 직접 입력하는 수동 RJC 모드를 지원합니다.

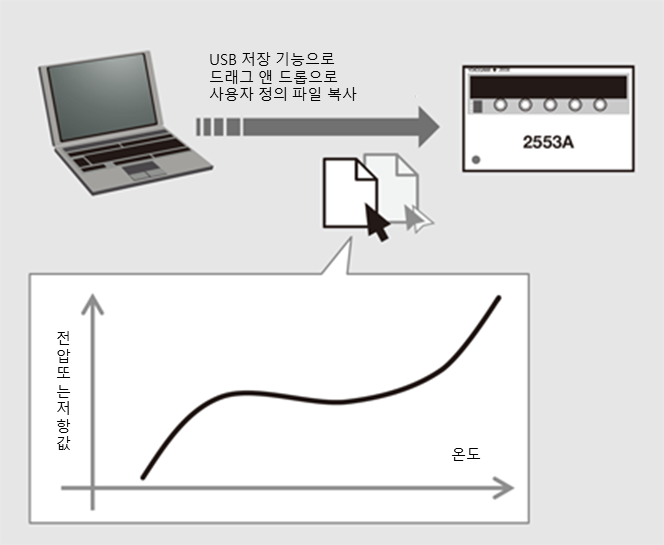

사용자 정의 온도 교정
온도와 전압(또는 저항값)의 관계를 적은 텍스트 파일을 2553A 내장 메모리에 드래그 앤 드롭으로 복사하면 다양한 열전대와 측온저항체를 출력합니다.
| 열전대 종류 | 발생 범위 (°C) | 열전대 종류 | 발생 범위 (°C) |
|---|---|---|---|
| R | -50 ~ 1768 | K | -270 ~ 1300 |
| S | -50 ~ 1768 | N | -270 ~ 1300 |
| B | 0 ~ 1820 | C | 0 ~ 2315 |
| J | -210 ~ 1200 | A | 0 ~ 2500 |
| T | -270 ~ 400 | E | -270 ~ 1000 |
| Pt100 | -200 ~ 850 | 저항 (400Ω) | 18 ~ 400Ω |
기존 2553과 비교
| 항목 | 2553A | 기존 2553 |
|---|---|---|
| 직류 전압 범위 | 10mV, 100mV, 1V, 10V, 30V | 10mV, 100mV, 1V, 10V |
| 전압 정확도 (1V 레인지) | ±75ppm (1년) | ±300ppm (1년) |
| 출력 저항 (100mV 레인지) | 10mΩ 이하 | 1.5Ω 이하 |
| 직류 전류 범위 | 1mA, 10mA, 30mA(최대 출력 30V), 100mA | 1mA, 10mA, 100mA |
| 전류 정확도 (1mA 범위) | ±120ppm (1년) | ±400ppm (1년) |
| 열전대 | R, S, B, J, T, E, K, N, C, A, 사용자 설정 | R, J, T, E, K |
| 측온저항체 / 저항 발생 | Pt100, 사용자 설정 / 400Ω 범위 | 비대응 |
| 표시 자릿수 / 다이얼 수 | 5.5자리 / 5 | 4.5자리 / 3 |
| 외형 치수 (W x H x D) | 약 213 x 132 x 300 mm | 약 228 x 149 x 365 mm |
| 질량 | 약 3kg | 약 8kg |
| 통신 인터페이스 | USB-TMC, 이더넷, GP-IB (2553 커맨드 호환 모드) | GP-IB (옵션) |
2553 호환 모드로 설정하면 기존 2553용 통신 프로그램을 변경하지 않고 제품을 교체할 수 있고, 여러 대의 2553을 쓰는 시스템에 2553A를 혼합할 수도 있습니다. 일부 프로그램 변경이 필요할 수 있습니다.
옵션과 액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| 751533-E3 / -J3 | 랙마운트 키트 (EIA / JIS) |
|---|---|
| 751534-E3 / -J3 | 랙마운트 키트 높이 3 타입 (EIA / JIS) |
| 758933 / 758917 | 측정 리드 세트 (1m / 75cm, 2개) |
| 366961 | 측정 케이블 (1.2m 테스트 리드) |
| 758922 / 758921 | 악어 클립 어댑터 세트 (300V) / 포크 단자 어댑터 세트 |
| 257875 | RJ 센서 (기준 접점 보상용 Pt100, 1.95m) |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 전원 코드 규격과 그 밖의 구성은 견적으로 안내해 드립니다.
