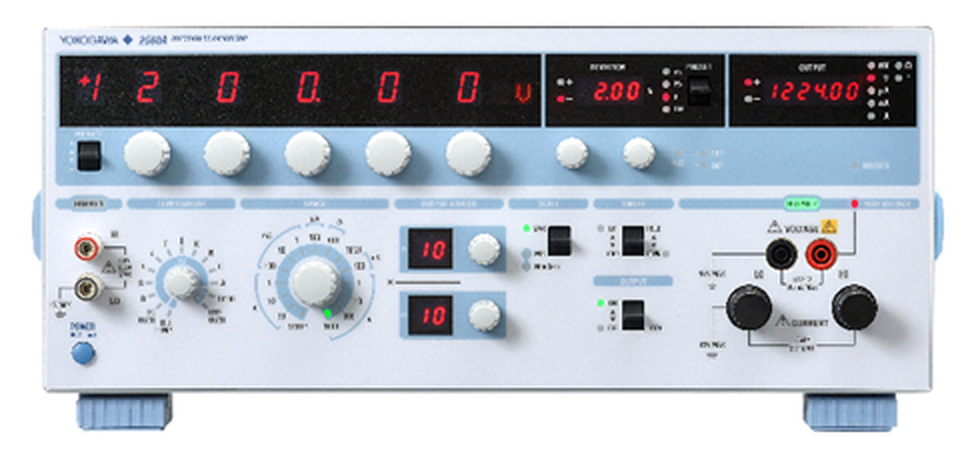

2560A정밀 DC 캘리브레이터 · 전압 ±50ppm · 전류 ±70ppm
직류 전압 최대 1224V, 직류 전류 최대 36.72A를 출력하는 정밀 DC 캘리브레이터입니다. 자릿수별 다이얼로 직관적으로 설정하고, 2대를 병렬 연결하면 최대 73.44A까지 출력합니다. 열전대 기전력과 측온저항체 저항 출력도 지원합니다.
고전압·대전류 직류 교정을 한 대로
전압 5개 레인지(100mV ~ 1000V)와 전류 7개 레인지(100µA ~ 30A)를 각 레인지의 ±122.4%까지 출력해 1200V 레인지를 가진 측정기도 교정합니다. 5.5자리(±120,000 카운트)와 6.5자리 고해상도 모드를 지원합니다.
2560A 카탈로그(국문) · 펌웨어 업데이트 절차서 · 조정 절차서 (PDF) 보기자료실에서 다운로드 ▶주요 특징
높은 정확도와 안정도
직류 전압 ±50ppm, 전류 ±70ppm(대표 레인지, 180일)과 전압 ±10ppm/h, 전류 ±20ppm/h의 안정도를 갖습니다.
직관적인 조작
기능, 레인지, 자릿수 설정 다이얼과 스위치로 간단히 조작하고 시인성 좋은 7세그먼트 LED로 값을 표시합니다.
풍부한 인터페이스
USB-TMC, 이더넷, GP-IB를 갖춰 자동 검사 장치 시스템에 쉽게 통합합니다.
스윕
스위치 한 번으로 출력을 올리거나 내리고, 스윕 시간은 8/16/32/64초 중에서 선택합니다.
출력 분할
4분할이면 0, 25, 50, 75, 100% 출력을 한 동작으로 설정해 선형성 시험 효율을 높입니다.
편차 표시
주 설정에 풀 스케일 값을 두고 분할과 편차 다이얼을 눈금에 맞추면 피교정 기기의 오차율(%)을 바로 읽습니다.

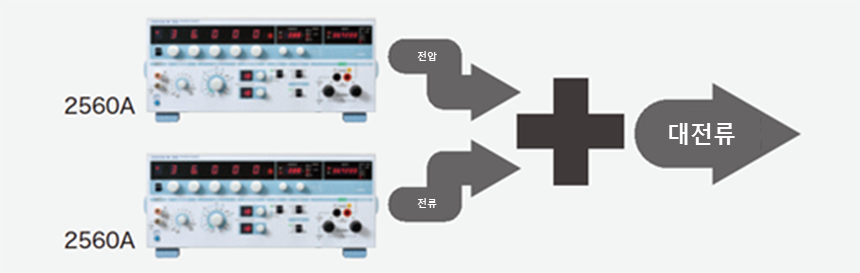

2대 병렬 대전류 출력
2대를 병렬 접속해 최대 73.44A를 출력하고 다양한 직류 계측기와 션트 저항을 교정합니다.

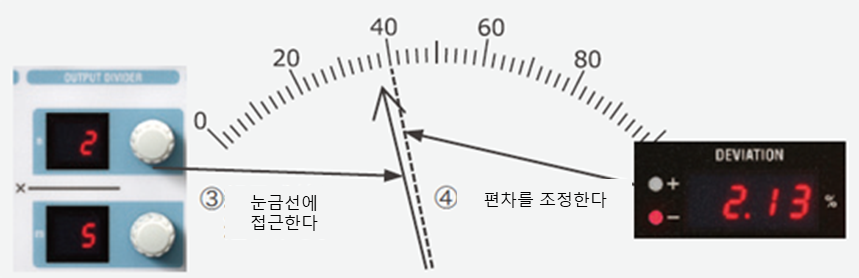

아날로그 미터 교정
눈금선에 출력을 맞춘 뒤 편차 표시부의 값(% )으로 지시 오차를 읽어 아날로그 미터를 효율적으로 교정합니다.

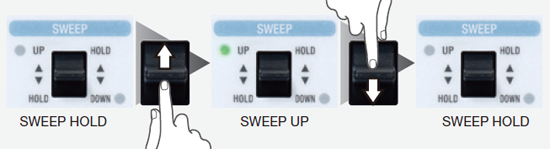

스윕 조작
스윕 스위치를 UP 또는 DOWN으로 한 번 조작하면 출력이 연속 변화하고 HOLD로 그 값에 고정합니다.
온도 교정과 패널 구성

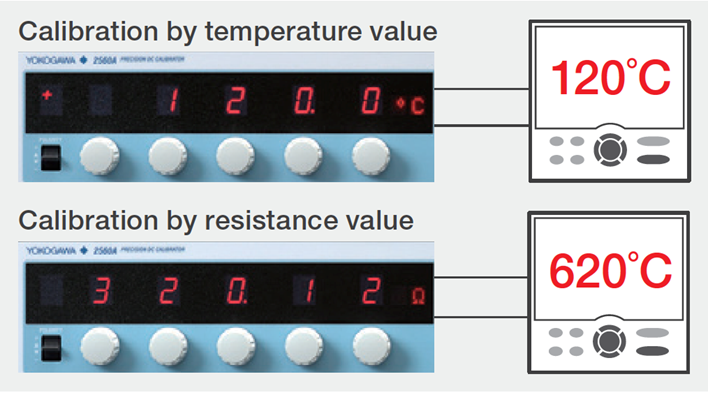

온도·저항 값으로 교정
열전대 R, S, B, J, T, E, K, N, C, A와 Pt100 및 사용자 정의 형식을 지원합니다. 온도 설정값에 대한 열기전력이나 측온저항체 저항값을 표시합니다.

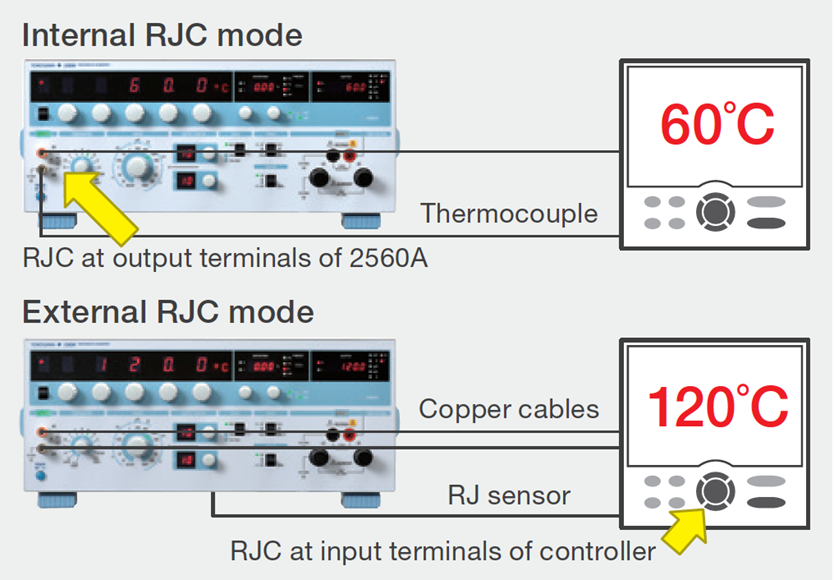

기준 접점 보상(RJC)
출력 단자에서 보상하는 내부 RJC 모드와 RJ 센서로 컨트롤러 입력 단자에서 보상하는 외부 RJC 모드를 선택합니다.

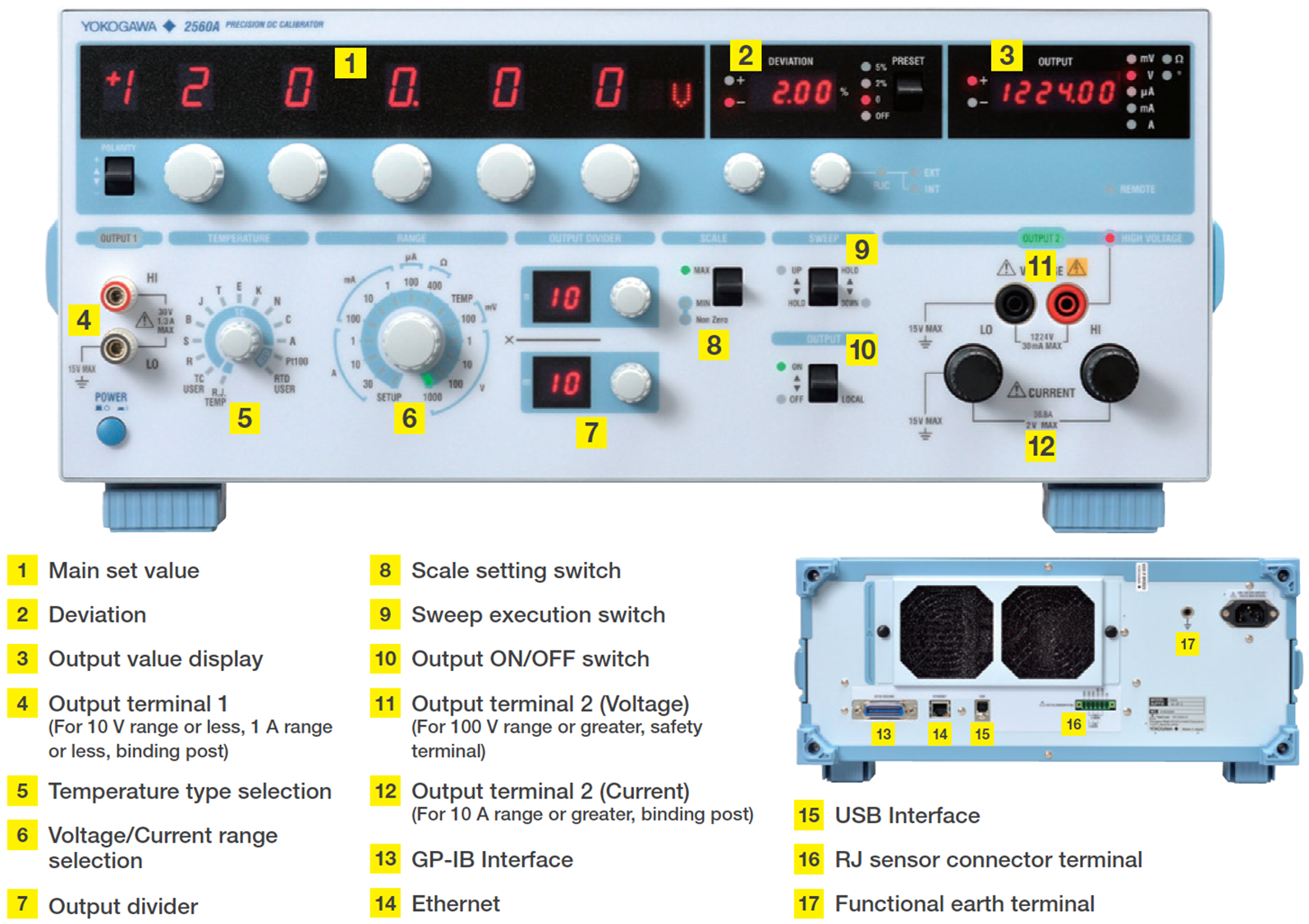

전면·후면 패널
주 설정 다이얼, 편차와 출력값 표시, 전압/전류 출력 단자, 스윕 스위치, USB, GP-IB, 이더넷, RJ 센서 단자 위치를 보여 줍니다.

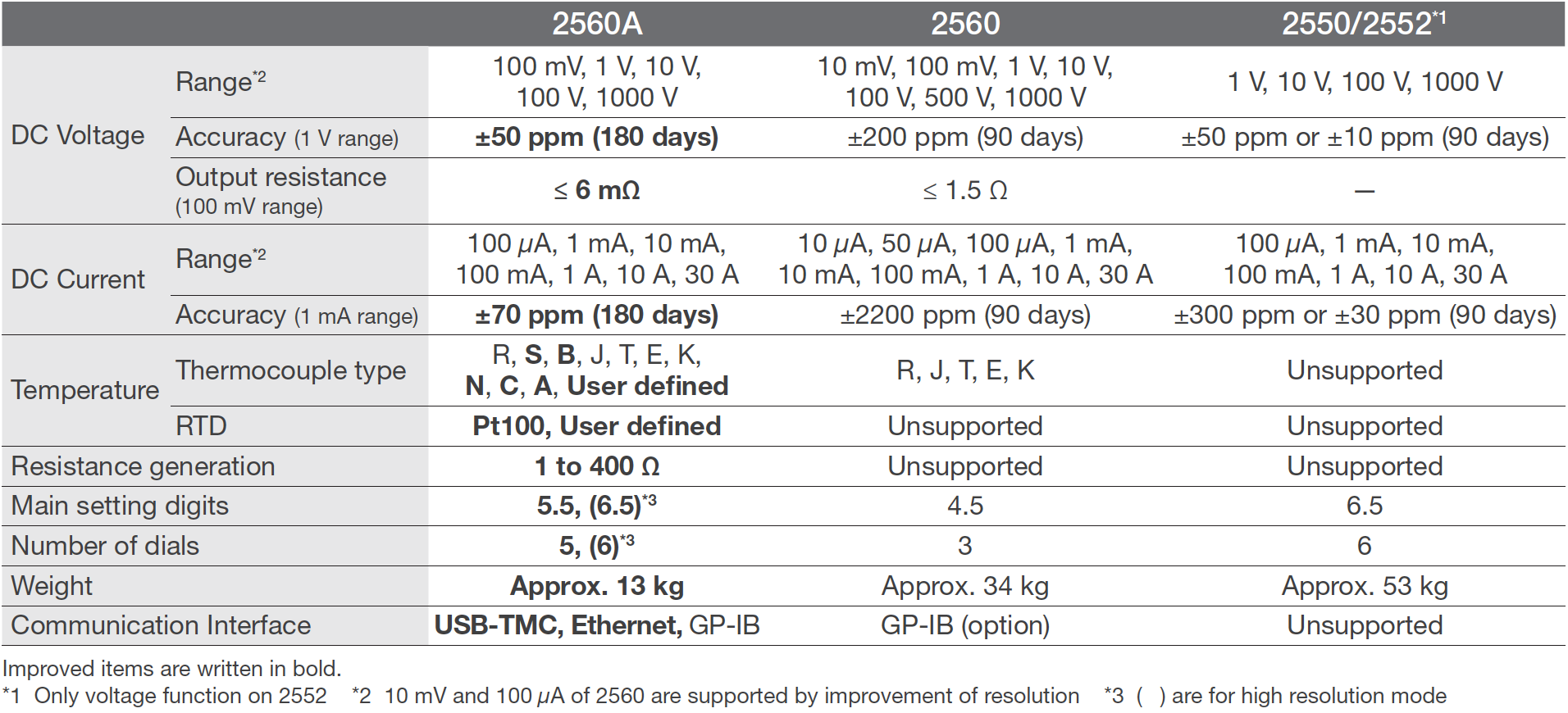

기존 모델과 비교
2560A·2560·2550/2552 비교
2560A는 직류 전압 ±50ppm(180일)과 전류 ±70ppm(180일), 5.5자리(6.5자리 고해상도), 약 13kg이며 USB-TMC, 이더넷, GP-IB를 제공합니다.
주요 사양 (2560A)
| 직류 전압 | 100mV / 1V / 10V / 100V / 1000V 레인지, 최대 1224V (레인지의 122.4%) |
|---|---|
| 직류 전류 | 100µA / 1mA / 10mA / 100mA / 1A / 10A / 30A 레인지, 최대 36.72A, 2대 병렬 시 73.44A |
| 정확도 (180일) | 전압 ±50ppm / 전류 ±70ppm (대표 레인지) |
| 안정도 | 전압 ±10ppm/h / 전류 ±20ppm/h |
| 온도 / 저항 | 열전대 R, S, B, J, T, E, K, N, C, A, 사용자 정의 / Pt100, 사용자 정의 / 저항 1 ~ 400Ω |
| 분해능 | 5.5자리 (±120,000 카운트), 6.5자리 (±1,200,000 카운트, 고해상도) |
| 인터페이스 | USB-TMC, 이더넷, GP-IB |
| 무게 | 약 13kg |
옵션과 액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| 751535-E4 / -E5 / -J4 | 랙마운트 키트 (EIA 단독 설치 / EIA 단독 설치 / JIS 단독 설치) |
|---|---|
| B8506ZK | 측정 리드 세트 1m, 2개, 정격 1500V |
| B8506ZL | 악어 클립 어댑터 세트, 정격 1500V |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 전원 코드 규격과 그 밖의 구성은 견적으로 안내해 드립니다.
