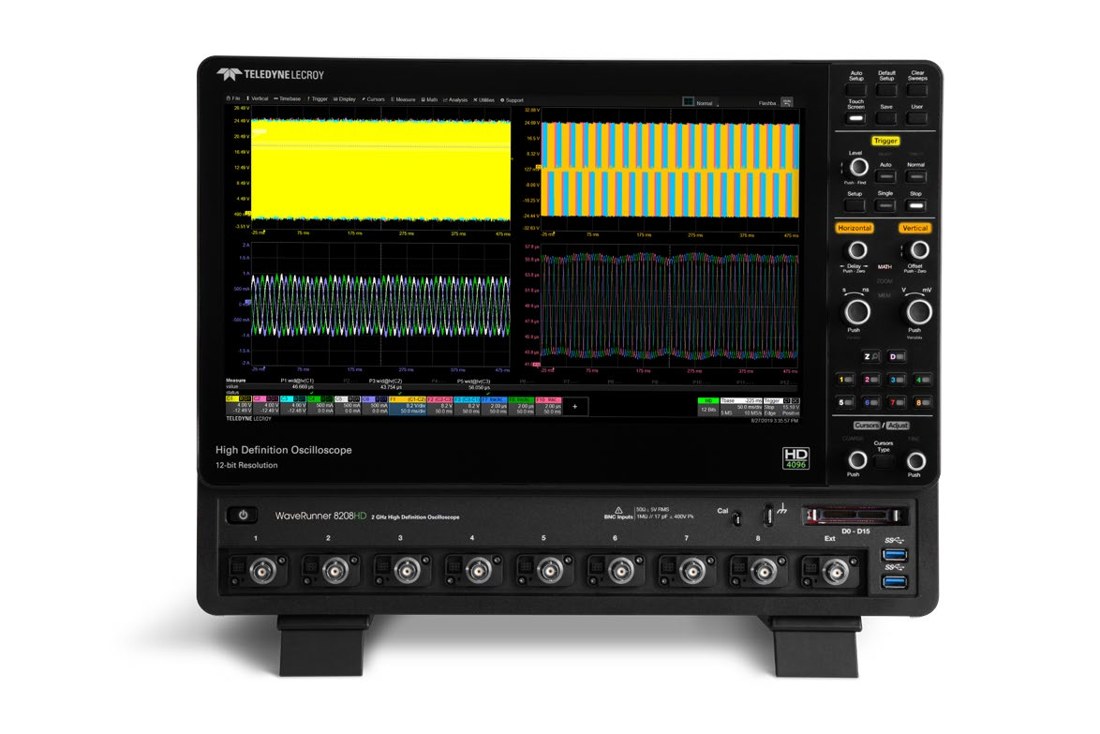

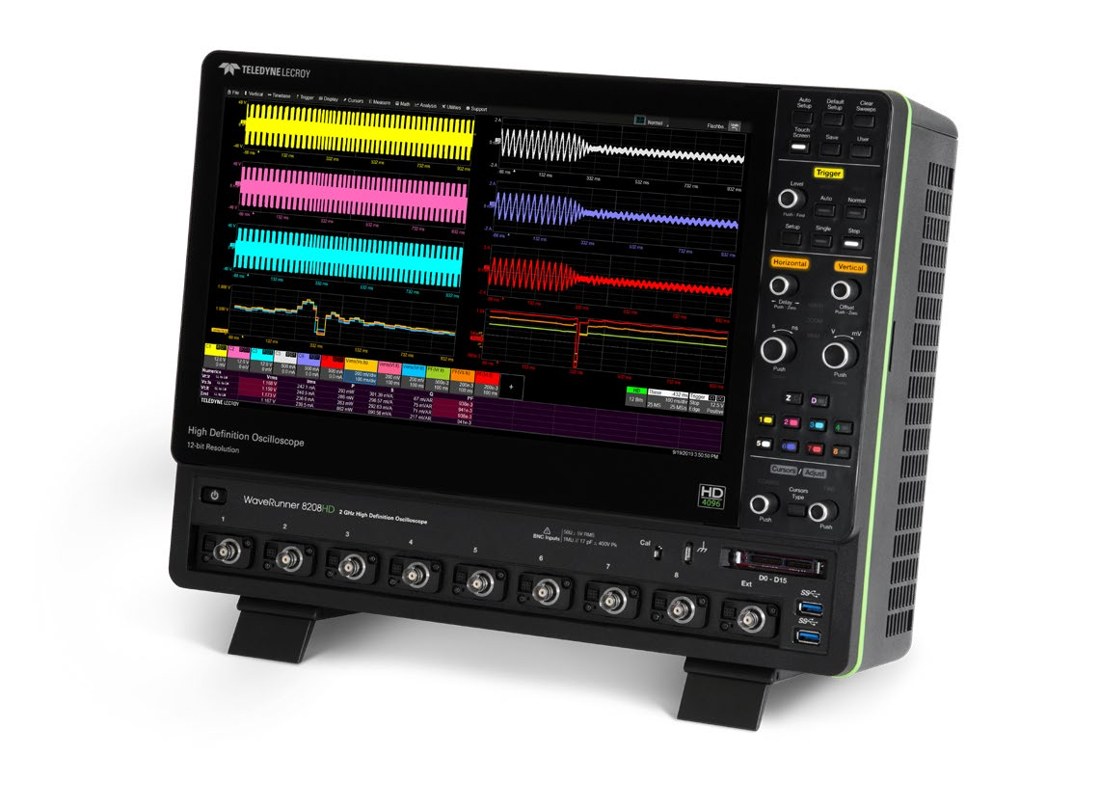

TELEDYNE LECROY · 8 CHANNEL HIGH DEFINITION OSCILLOSCOPE
WaveRunner 8000HD 시리즈
350 MHz ~ 2 GHz · 8채널 · 12비트 HD4096 고해상도 오실로스코프
8개 아날로그 채널 모두 항상 12비트, 최대 5 Gpts의 긴 메모리, 16채널 디지털(옵션)까지 — 복잡한 시스템의 모든 신호를 한 번에 포착합니다.
8 CH 아날로그 입력 채널 | 12 bit HD4096 · 항상 12비트 | 2 GHz 최대 대역폭 | 10 GS/s 최대 샘플링 속도 | 5 Gpts 최대 메모리(옵션) |
모델 구성
| 모델 | 대역폭 | 상승시간 (10–90%) | 채널 | 샘플링 | 표준 메모리 | ENOB |
|---|---|---|---|---|---|---|
| WaveRunner 8038HD | 350 MHz | 1 ns | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 8.9 bits |
| WaveRunner 8058HD | 500 MHz | 700 ps | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 8.8 bits |
| WaveRunner 8108HD | 1 GHz | 400 ps | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 8.6 bits |
| WaveRunner 8208HD | 2 GHz | 235 ps | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 8.4 bits |
※ 전 모델 공통: 아날로그 8채널, 최대 10 GS/s. 표준 메모리는 8채널 사용 시 채널당 50 Mpts(4채널 100 Mpts, 2채널 200 Mpts)이며, 옵션으로 최대 5 Gpts(2채널 기준)까지 확장됩니다. 16채널 디지털(MSO) 입력은 옵션입니다.
WaveRunner 8000HD의 이로운 점

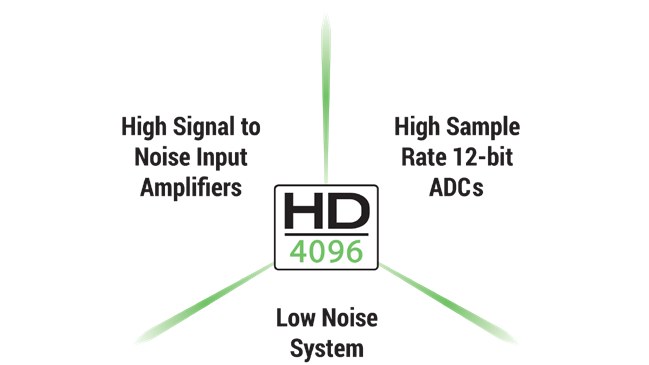

01 · 최고의 분해능 HD4096 기술 — 8채널 모두 항상 12비트 높은 샘플 속도의 12비트 ADC, 높은 신호대잡음비 입력 앰프, 낮은 노이즈 시스템 아키텍처로 기존 8비트 오실로스코프(256 레벨)보다 16배 높은 4096 레벨의 수직 분해능을 제공합니다. 대역폭이나 샘플링 속도를 낮추지 않고 언제나 12비트로 측정하며, ERES 사용 시 최대 15비트까지 높일 수 있습니다. |  |
 | 02 · 더 많은 채널 8채널, 필요하면 16채널까지 8개 아날로그 채널로 4채널 장비에서는 볼 수 없는 신호 간 관계를 한 번에 분석합니다. 16채널 디지털 입력(MSO 옵션)을 써도 아날로그 채널을 포기할 필요가 없고, OscilloSYNC로 두 대를 묶으면 한 화면에서 16개 아날로그 채널을 하나의 장비처럼 제어할 수 있습니다. |
03 · 가장 긴 메모리 최대 5 Gpts, 10 GS/s로 500 ms 포착 최대 5 Gpts 메모리로 10 GS/s 최고 샘플링 속도를 유지한 채 500 ms 동안의 데이터를 포착합니다. 밀리초 단위의 추세와 피코초 단위의 글리치를 함께 잡고, 타임베이스·줌 트레이스로 긴 레코드를 간단히 탐색할 수 있습니다. 15.6인치 Full HD 터치 디스플레이와 MAUI 원터치 인터페이스로 조작도 직관적입니다. |  |
주요 응용 분야
주요 사양
| 수직 (아날로그 채널) | ||||
| 항목 | 8038HD | 8058HD | 8108HD | 8208HD |
| 대역폭 (-3 dB) | 350 MHz | 500 MHz | 1 GHz | 2 GHz |
| 상승시간 (10–90%, 50 Ω) | 1 ns | 700 ps | 400 ps | 235 ps |
| 유효 비트 수 (ENOB) | 8.9 bits | 8.8 bits | 8.6 bits | 8.4 bits |
| 수직 노이즈 (1 mV/div, rms, 50 Ω) | 95 µV | 100 µV | 130 µV | 170 µV |
| 입력 채널 | 아날로그 8채널 (전 모델), 디지털 16채널 (MSO 옵션) | |||
| 수직 분해능 | 12 bits (ERES 사용 시 최대 15 bits) | |||
| 감도 | 50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div (연속 가변) | |||
| DC 게인 정확도 | ±0.5% FS (오프셋 0 V) | |||
| 최대 입력 전압 | 50 Ω: 5 Vrms, ±10 V Peak / 1 MΩ: 400 V max (DC + Peak AC ≤ 10 kHz) | |||
| 입력 결합 / 임피던스 | 1 MΩ: AC, DC, GND / 50 Ω: DC, GND · 50 Ω ±2% 또는 1 MΩ ∥ 19 pF | |||
| 수평 · 획득 | ||||
| 샘플링 속도 | 전 채널 5 GS/s, ESR(Enhanced Sample Rate) 사용 시 10 GS/s | |||
| 표준 메모리 (8 / 4 / 2채널) | 50 / 100 / 200 Mpts (65,535 세그먼트) | |||
| 메모리 옵션 (8 / 4 / 2채널) | 500MPT: 125 / 250 / 500 Mpts · 1000MPT: 250 / 500 / 1000 Mpts · 2000MPT: 500 / 1000 / 2000 Mpts · 5000MPT: 1250 / 2500 / 5000 Mpts | |||
| 타임/디비전 | 100 ps/div – 5 ks/div (메모리 옵션에 따라 최대 100 ks/div) | |||
| 클럭 정확도 | ±1 ppm + 1 ppm/년 (교정 후) | |||
| 디지털 채널 (MSO 옵션) | ||||
| 입력 채널 / 최대 주파수 | 16 디지털 채널 / 500 MHz, 샘플링 2.5 GS/s | |||
| 임계값 | TTL, ECL, CMOS(2.5/3.3/5 V), PECL, LVDS, 사용자 정의(±10 V, 20 mV 단위) | |||
| 트리거 | ||||
| 트리거 유형 | Edge, Width, Glitch, Window, Pattern, Runt, Slew Rate, Interval, Dropout, Measurement, Multi-stage(Qualified, Cascade) | |||
| 최대 트리거 속도 | 650,000 waveforms/s | |||
| 시리얼 트리거·디코드 | 옵션 (아래 옵션 표 참고) | |||
| 디스플레이 · 시스템 · 연결 | ||||
| 디스플레이 | 15.6" 와이드 정전식 터치스크린, Full HD 1920×1080, 최대 40 트레이스 | |||
| 프로세서 / 메모리 / OS | Intel Core 3-201E 쿼드코어 3.6 GHz 이상 / 16 GB (32·64 GB 업그레이드 가능) / Windows 11, 탈착식 SSD | |||
| 인터페이스 | LAN 2.5 Gbps·1 Gbps 각 1포트, USB 3.2 6포트(전면 2·측면 4), USBTMC(USB 3.1), DisplayPort 1.4a(최대 7680×4320), HDMI 2개, GPIB(외장 옵션) | |||
| 전원 | 90–264 Vrms, 47–63 Hz · 소비전력 400 W (최대 500 W) | |||
| 크기 / 무게 | 345 × 445 × 196 mm (H×W×D) / 11.1 kg | |||
| 동작 온도 | +5 ~ +40 °C | |||
※ 사양은 제조사 영문 데이터시트(최신판) 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
소프트웨어 옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.

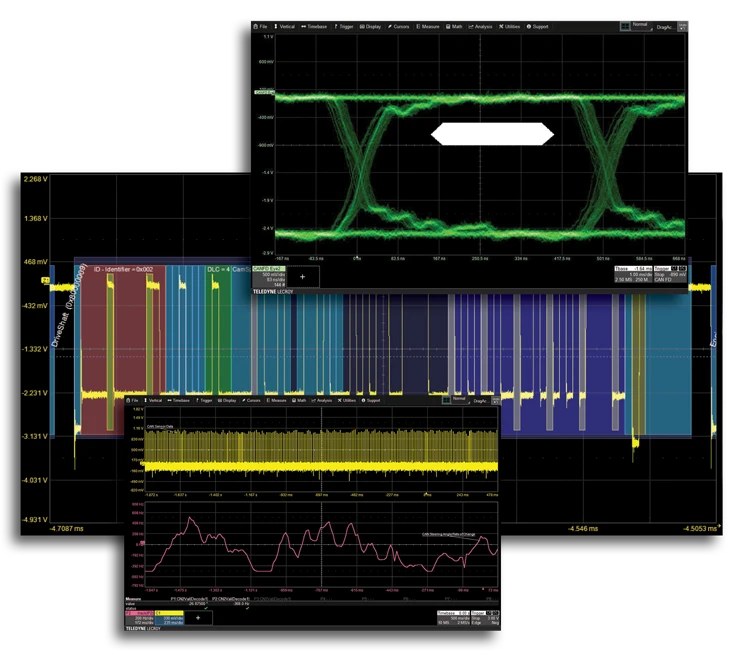

| 시리얼 트리거·디코드 옵션 (58종) | |
|---|---|
| 제품코드 | 내용 |

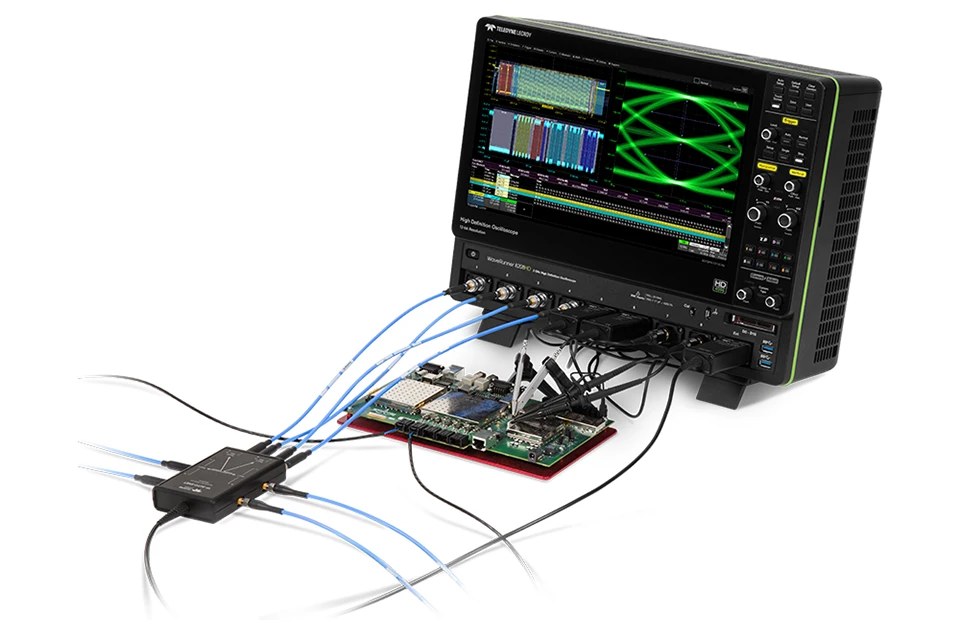

| WR8KHD-1000BASE-T1 TD | 1000Base-T1 차량 이더넷 트리거 및 디코드 |
| WR8KHD-1000BASE-T1 TDMP | 1000Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-100BASE-T1 TDMP | 100Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-100BASE-T1BUS TD | 100Base-T1 차량 이더넷 트리거 및 디코드 |
| WR8KHD-10BASE-T1S TD | 10Base-T1S 차량 이더넷 트리거 및 디코드 |
| WR8KHD-10BASE-T1S TDME | 10Base-T1S 차량 이더넷 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-1553 TD | MIL-STD-1553(항공·군용 버스) 트리거 및 디코드 |
| WR8KHD-1553 TDME | MIL-STD-1553(항공·군용 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-8B10B D | 8b/10b 인코딩 디코드 |
| WR8KHD-ARINC429BUS D SYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드 |
| WR8KHD-ARINC429BUS DME SYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-AUDIOBUS TD | 오디오 버스(I2S 등) 트리거 및 디코드 |
| WR8KHD-AUDIOBUS TDG | 오디오 버스(I2S 등) 트리거·디코드·그래프 |
| WR8KHD-AUTOENET-10M BUNDLE | 차량 이더넷 10M 번들 (OA3p, 10Base-T1S, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| WR8KHD-AUTOENET-10M-1G BUNDLE | 차량 이더넷 번들 (OA3p, 10/100/1000Base-T1, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| WR8KHD-CAN XL TD | CAN / CAN FD / CAN XL 트리거 및 디코드 |
| WR8KHD-CAN XL TDME SYMBOLIC | CAN / CAN FD / CAN XL 심볼릭 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-DIGRF3GBUS D | DigRF 3G 버스 디코드 |
| WR8KHD-DIGRFV4BUS D | DigRF v4 버스 디코드 |
| WR8KHD-DPAUX TD | DisplayPort AUX 채널 트리거 및 디코드 |
| WR8KHD-DPAUX TDMP | DisplayPort AUX 채널 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-DPHYBUS D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |

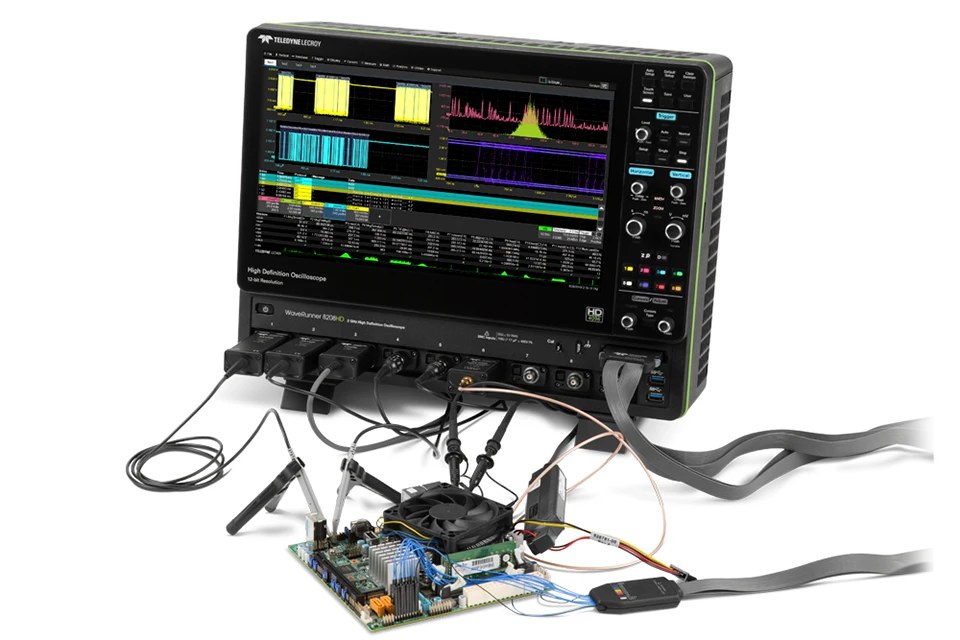

| WR8KHD-EMB TD | 임베디드 번들: I2C, SPI, UART-RS232 트리거 및 디코드 |
| WR8KHD-EMB TDME | 임베디드 번들: I2C, SPI, UART-RS232 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-ENETBUS D | 이더넷(10/100Base-T) 디코드 |
| WR8KHD-FLEXRAYBUS TD | FlexRay 트리거 및 디코드 |
| WR8KHD-FLEXRAYBUS TDMP | FlexRay 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-I2CBUS TD | I2C 트리거 및 디코드 |
| WR8KHD-I2CBUS TDME | I2C 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-I3CBUS TD | I3C 트리거 및 디코드 (I2C 지원) |
| WR8KHD-I3CBUS TDME | I3C 트리거·디코드·측정/그래프·아이 다이어그램 (I2C 지원) |
| WR8KHD-IVN-CLASSIC-BUNDLE TD | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거 및 디코드 |
| WR8KHD-IVN-CLASSIC-BUNDLE TDME | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거·디코드·측정·아이 다이어그램 |
| WR8KHD-LINBUS TD | LIN 트리거 및 디코드 |
| WR8KHD-LINBUS TDME | LIN 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-MDIOBUS D | MDIO(이더넷 PHY 관리 인터페이스) 디코드 |
| WR8KHD-NRZ-MANCHESTER TD | NRZ 및 맨체스터 코드 트리거 및 디코드 |
| WR8KHD-PMBUS TD | PMBus(전원 관리 버스) 트리거 및 디코드 |
| WR8KHD-PMBUS TDME | PMBus(전원 관리 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-QSPI TD | QSPI (Simple, Dual, Quad SPI) 트리거 및 디코드 |
| WR8KHD-SENTBUS TD | SENT(차량 센서 인터페이스) 트리거 및 디코드 |
| WR8KHD-SENTBUS TDME | SENT(차량 센서 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-SMBUS TD | SMBus 트리거 및 디코드 |
| WR8KHD-SMBUS TDME | SMBus 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-SPACEWIREBUS D | SpaceWire(우주항공 통신) 디코드 |
| WR8KHD-SPIBUS TD | SPI 트리거 및 디코드 |
| WR8KHD-SPIBUS TDME | SPI 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-SPMIBUS TD | SPMI(시스템 전원 관리 인터페이스) 트리거 및 디코드 |
| WR8KHD-SPMIBUS TDME | SPMI(시스템 전원 관리 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-UART-RS232BUS TD | UART / RS-232 트리거 및 디코드 |
| WR8KHD-UART-RS232BUS TDME | UART / RS-232 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-USB2BUS TD | USB 2.0 트리거 및 디코드 |
| WR8KHD-USB2BUS TDME | USB 2.0 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-USB2-HSICBUS D | USB 2.0 HSIC 디코드 |
| WR8KHD-USB4SB TD | USB4 사이드밴드 트리거 및 디코드 |
| WR8KHD-USB4SB TDMP | USB4 사이드밴드 트리거·디코드·측정/그래프·물리 계층 측정 |
| WR8KHD-USBPD TD | USB-PD(Power Delivery) 트리거 및 디코드 |
| WR8KHD-USBPD TDMP | USB-PD(Power Delivery) 트리거·디코드·측정/그래프·물리 계층 분석 |
| 분석·컴플라이언스 소프트웨어 옵션 (39종) | |
|---|---|
| 제품코드 | 내용 |
| WR8KHD-16CH-SYNCH | OscilloSYNC 16채널 소프트웨어 (WaveRunner 8000HD 두 대를 묶어 16채널로 사용) |
| QPHY-1000BASE-T1 | QualiPHY 1000Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY2-10-1000BASE-T1 | QualiPHY2 차량 이더넷·싱글 페어 이더넷 송신 컴플라이언스 (10Base-T1L, 10Base-T1S, 100Base-T1, 1000Base-T1) |
| QPHY2-10BASE-T1 | QualiPHY2 싱글 페어 이더넷 송신 컴플라이언스 (10Base-T1L, 10Base-T1S) |
| QPHY-MOST150 | QualiPHY MOST150 oPHY·cPHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 필요) |
| QPHY-MOST50 | QualiPHY MOST50 ePHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 또는 SDA3 필요) |
| QPHY-100BASE-T1 | QualiPHY 100Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1L | QualiPHY 10Base-T1L 산업용 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1S | QualiPHY 10Base-T1S 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-ENET | QualiPHY 이더넷 10/100/1000BASE-T 컴플라이언스 테스트 소프트웨어 |
| QPHY-NBASE-T | QualiPHY NBASE-T (2.5GBASE-T, 5GBASE-T) 컴플라이언스 테스트 소프트웨어 |
| QPHY-USB | QualiPHY USB 2.0 컴플라이언스 테스트 소프트웨어 |
| WR8KHD-AUTO-ENET-TOOLKIT | 100Base-T1·1000Base-T1 차량 이더넷 디버그 툴킷 |
| WR8KHD-CBL-DE-EMBED | 케이블 디임베딩 (케이블 손실 보정) |
| WR8KHD-EYEDRII | Eye Doctor II 신호 무결성 툴킷 (채널·지그 디임베딩/에뮬레이션, 송수신 이퀄라이제이션) |
| WR8KHD-SDAX-NRZ | NRZ 시리얼 데이터 분석: 아이, 지터, 노이즈, 크로스토크 측정 |
| WR8KHD-SDAX-PAM | PAM 시리얼 데이터 분석: 아이, 지터, 노이즈 측정 |
| WR8KHD-SDM | 시리얼 데이터 마스크 테스트 소프트웨어 |
| WR8KHD-VIRTUALPROBE | Virtual Probe 고급 디임베딩·에뮬레이션·가상 프로빙 툴킷 |

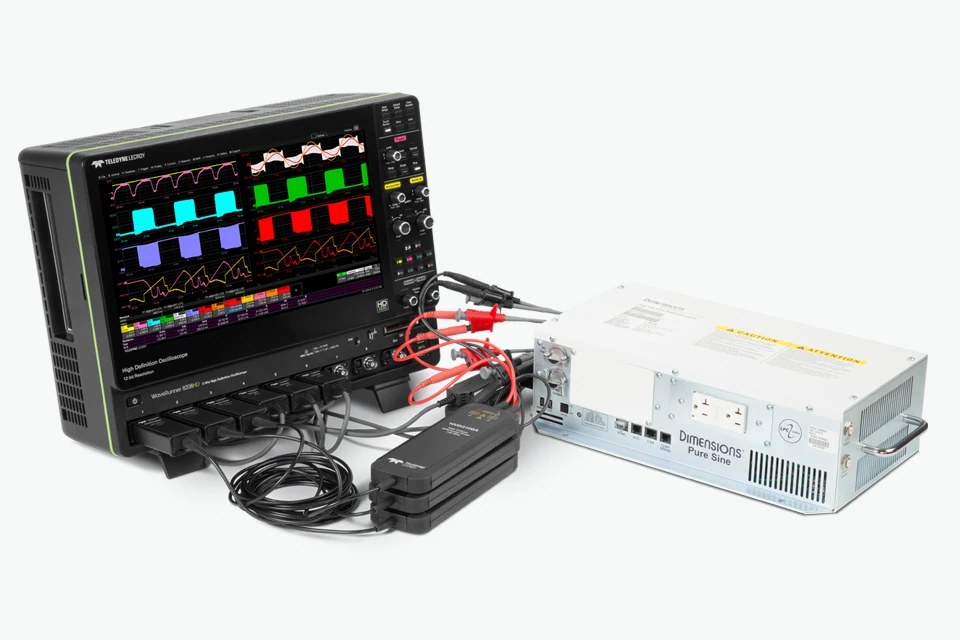

| WR8KHD-THREEPHASEPOWER | 3상 전력 분석 소프트웨어 |
| WR8KHD-THREEPHASEHARMONICS | 3상 고조파 계산 (3상 전력 분석 옵션 필요) |
| WR8KHD-DPT-AUTOMATION | 더블 펄스 테스트(DPT) 자동화 소프트웨어 |
| WR8KHD-FRA | 주파수 응답 분석(FRA, 보드 선도) |
| WR8KHD-THREEPHASEVECTOR | 3상 벡터(페이저) 표시 |
| WR8KHD-THREEPHASEDQ0 | 3상 dq0 변환 |
| WR8KHD-PWR | 전력 분석 소프트웨어 |
| WR8KHD-POWER-DEVICE | 전력 소자(스위칭 손실 등) 분석 |
| WR8KHD-DIG-PWR-MGMT | 디지털 전원 관리 분석 소프트웨어 |
| WR8KHD-CLOCK-X | 클럭 지터 분석 (Clock Expert) |
| WR8KHD-CLOCK-X-PRO | 클럭 지터 분석 Pro (SSC, 위상 노이즈, 누적 지터 분석 포함) |
| WR8KHD-JITKIT | 클럭·클럭-데이터 지터 분석 (시간·통계·스펙트럼·오버레이 보기) |
| WR8KHD-DFP2 | 디지털 필터 소프트웨어 |
| WR8KHD-EMC | EMC 펄스 파라미터 측정 소프트웨어 |
| WR8KHD-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| WR8KHD-SPECTRUM-PRO-2R | 스펙트럼 분석 Pro (2 트레이스 + 기준 파형) |
| WR8KHD-VECTORLINQ | VectorLinQ 벡터 신호 분석 |
| WR8KHD-XDEV | 고급 사용자 정의(XDEV) 옵션 |
| WR8KHD-ZONETRIGGER | 존 트리거 (화면에 그린 영역으로 트리거) |
| MAUI STUDIO PRO | MAUI Studio Pro: PC에서 원격 제어·오프라인 분석 소프트웨어 라이선스 |
| 액세서리 (3종) | |
|---|---|
| 제품코드 | 내용 |
| USB2-GPIB | 외장형 USB 2.0 - GPIB(IEEE 488.2) 어댑터 |
| OC1024-A | 계측기 카트 (추가 선반·서랍 포함) |
| WR8KHD-RACKMOUNT | WaveRunner 8000HD 랙마운트 키트 |
기본 구성품
| 전 모델 공통 | 10:1 500 MHz 패시브 프로브 4개, 전면 보호 커버, 시작 가이드, Windows 11, NIST 추적 교정 성적서, 전원 케이블 |
| MSO 옵션 포함 시 | 16채널 디지털 리드셋, 엑스트라 라지 그리퍼 프로브(22개), 그라운드 익스텐더(20개), 플렉시블 그라운드 리드(5개) |
추가상품 및 자료

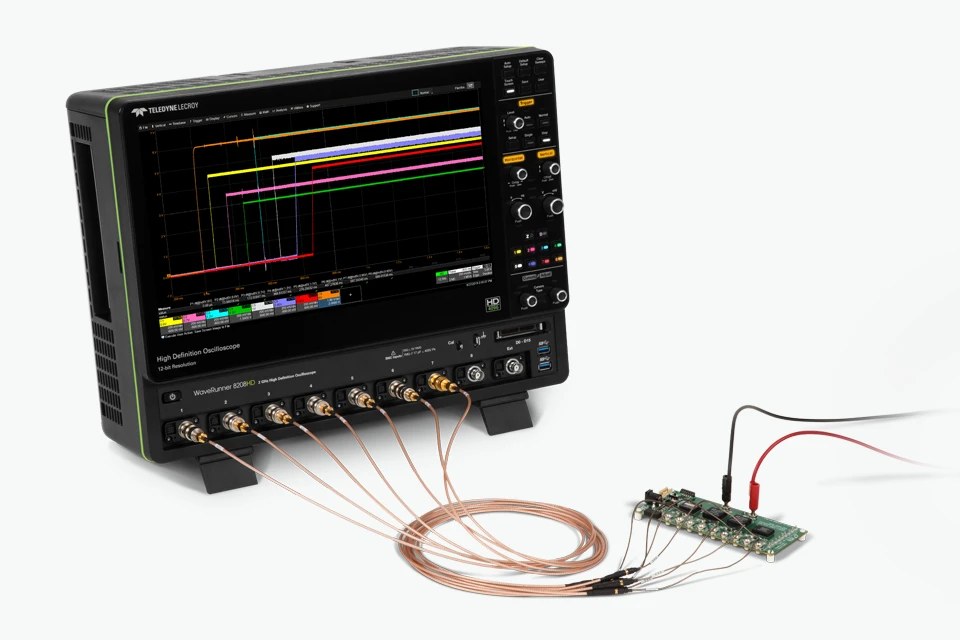

메모리 확장(500MPT~5000MPT), MSO(16채널 디지털) 옵션, SSD 추가, 32 GB RAM 업그레이드는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 소프트웨어 옵션과 액세서리, 차동·전류·고전압·전원 레일 프로브는 견적 문의 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
