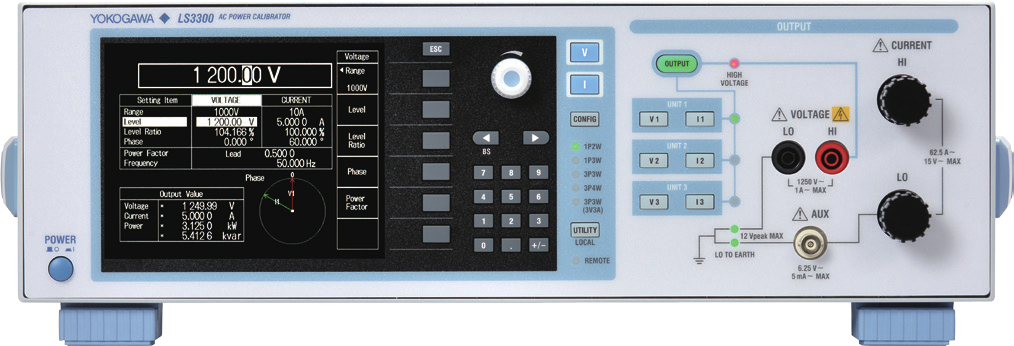

LS3300AC 파워 캘리브레이터 · 교류 전력 ±450ppm
전력계, 클램프 전력계, 전력 트랜스듀서 등을 교정하는 단상 AC 파워 캘리브레이터입니다. 교류 전압 ±350ppm, 전류 ±450ppm, 전력 ±450ppm의 정확도로 최대 1250V와 62.5A를 출력하며, 여러 대를 연결해 단상 3선부터 3상 4선까지 교정 시스템을 만듭니다.
전력계 교정을 한 대로, 단상에서 3상까지
교정 대상의 교류 전압·전류, 유효·무효 전력, 역률, 위상각을 교정합니다. 본체 한 대는 단상 2선, 여러 대는 단상 3선, 3상 3선, 3상 4선에 대응하고 마스터 유닛 조작만으로 전체 유닛을 설정합니다.
LS3300 카탈로그 · 조정 절차서 · 펌웨어 업데이트 절차서 (PDF) 보기자료실에서 다운로드 ▶주요 특징
높은 정확도
교류 전압 ±350ppm, 전류 ±450ppm, 전력 ±450ppm(1년). 위상 정확도는 단독 사용 시 50/60Hz에서 ±0.03°입니다.
높은 안정도
출력 후 1분부터 1시간까지 전압·전류 ±50ppm/h, 전력 ±100ppm/h의 안정도를 갖습니다.
넓은 출력 범위
교류 전압 10mV ~ 1250V, 전류 0.3mA ~ 62.5A, 주파수 40 ~ 1200Hz를 출력합니다.
출력 안정 알림
출력이 안정되면 화면의 STABILIZING 표시가 사라져 교정 대기 시간을 줄입니다.
스윕과 라인 동기
8/16/32/64초 스윕으로 미터 눈금 검사를 하고, 출력 주파수를 상용 전원 주파수에 동기시켜 전원 간섭을 확인합니다.
다양한 인터페이스
USB, 이더넷(VXI-11), GP-IB를 갖췄고 5.7형 컬러 LCD로 설정과 위상도를 확인합니다.
5.7형 컬러 LCD

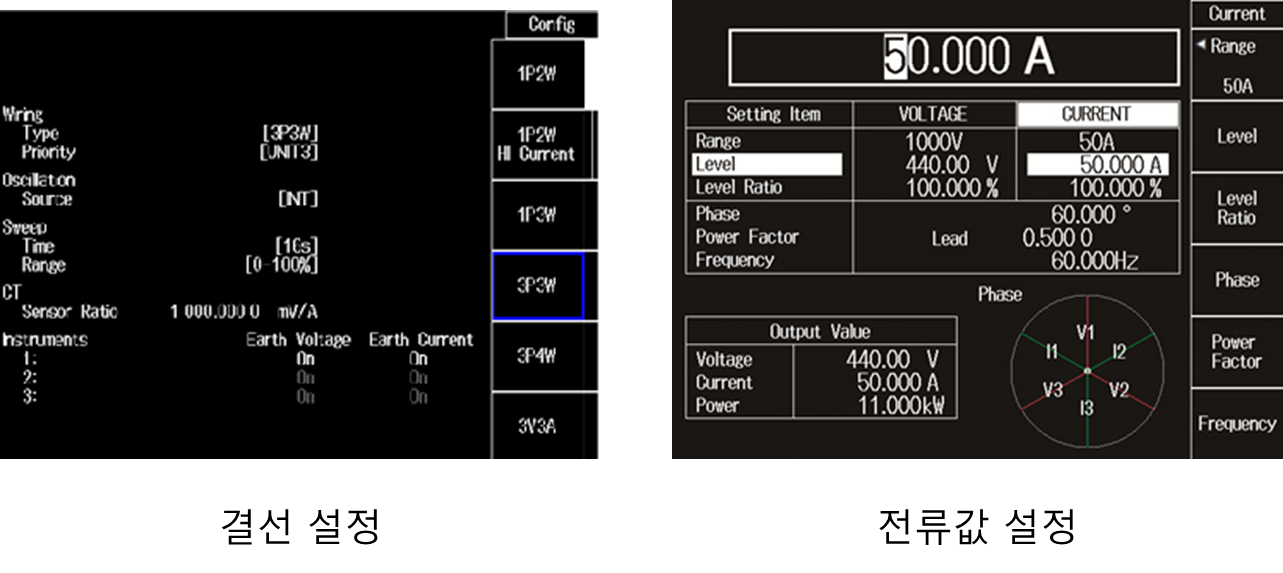

결선 방식과 전압, 전류, 역률, 위상, 주파수를 한 화면에서 설정하고 출력값(전압, 전류, 전력)과 위상도를 함께 표시합니다.

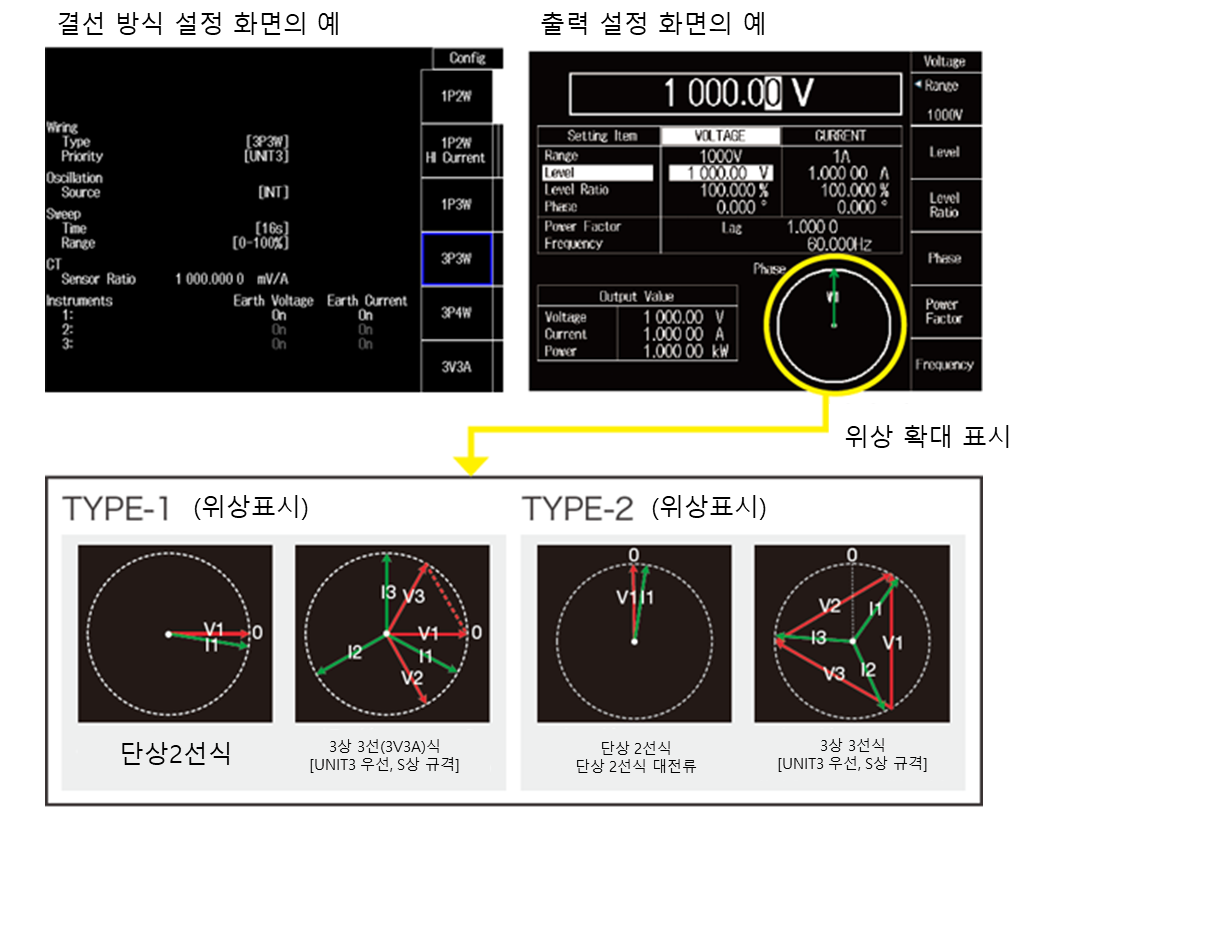

위상도 표시
단상 2선부터 3상 4선까지 출력 상태를 위상도로 확인합니다. TYPE-1은 V1을 오른쪽, TYPE-2는 V1을 위쪽 기준으로 표시합니다.
복수 대 연결로 3상 교정과 대전류 출력

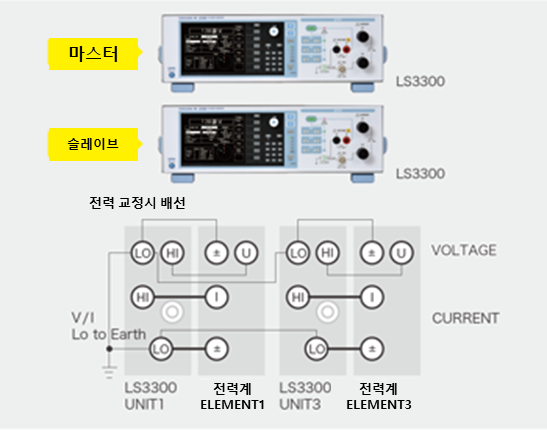

단상 3선 · 3상 3선 (2대)
마스터 1대와 슬레이브 1대를 USB와 동기용 BNC 케이블로 연결합니다. UNIT2를 쓰는 T상 기준과 UNIT3를 쓰는 S상 기준 중 전력계에 맞는 기준을 마스터에서 고릅니다.

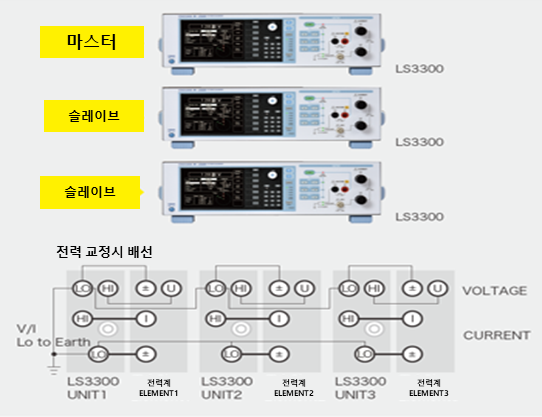

3상 3선 · 3상 4선 (3대)
평형 상태는 마스터 조작만으로 각 슬레이브가 따라가고, 슬레이브에 과부하가 생기면 마스터가 알리고 출력을 정지합니다. 불평형 상태는 단상 설정으로 각 상을 수동 설정합니다.

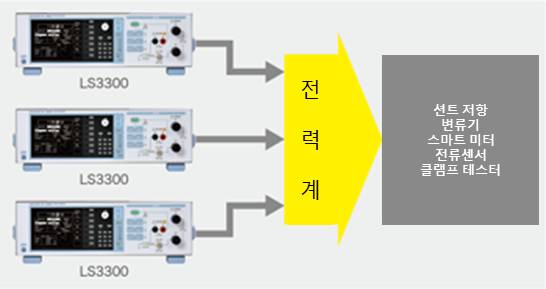

최대 180A 대전류 출력
결선 방식을 Hi Current로 설정하고 최대 3대를 병렬로 동기 운전하면 단일 유닛(60A)의 3배인 180A까지 출력합니다. 션트 저항, 전류 센서, 스마트 미터 등 대전류가 필요한 기기를 교정합니다.

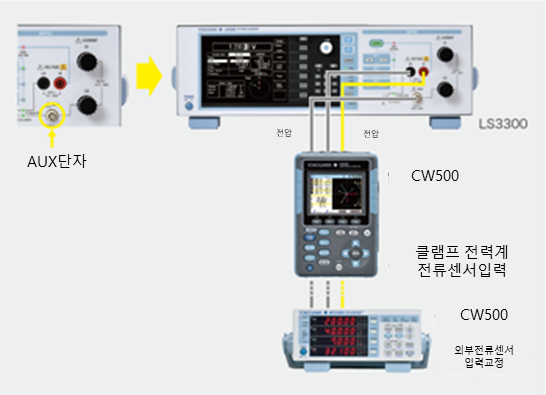

AUX 출력으로 클램프 전력계 교정
AUX 단자는 클램프 전력계 본체나 전력계의 외부 전류 센서 입력(전압 입력)을 교정할 때 씁니다. 전압 출력 범위는 0 ~ 6.25V이고 500mV와 5V 범위를 선택합니다.
특성과 외부 구성

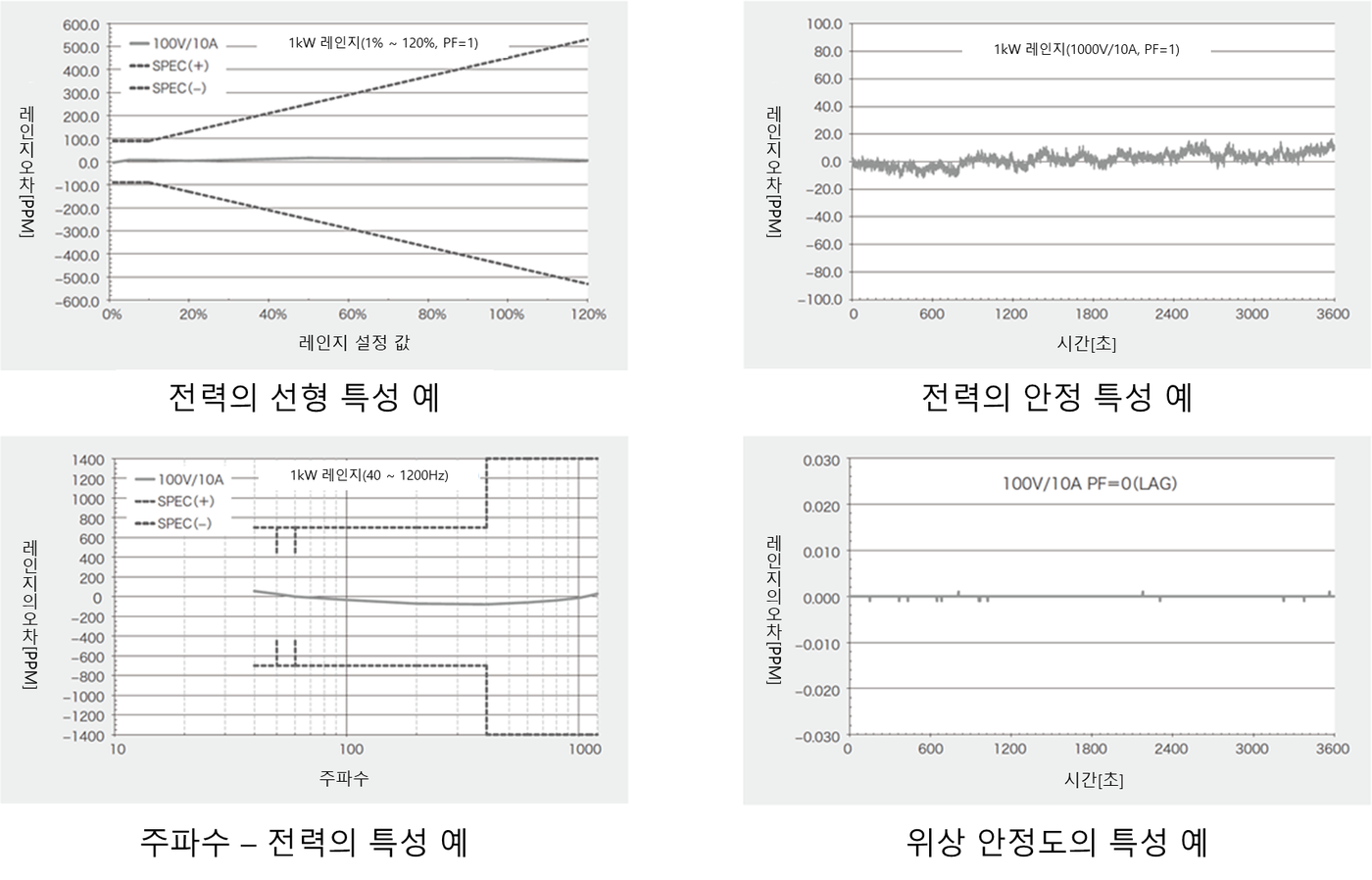

정확도·안정도 특성 예
레벨 비율에 따른 전력 선형 특성, 시간에 따른 전력 안정 특성, 주파수-전력 특성, 위상 안정도 특성을 그래프로 확인할 수 있습니다.

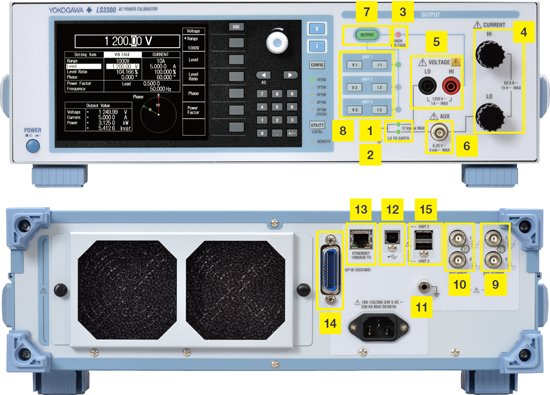

전면·후면 패널
출력 ON/OFF 키, 고전압 램프, 전압·전류 출력 단자, AUX 단자, 동기 운전용 입출력 단자, GP-IB, 이더넷, USB 포트 위치를 보여 줍니다.
| 항목 | LS3300 | 기존 교류 발생기 2558A |
|---|---|---|
| 교류 전압 보증 범위 | 10mV ~ 1250V | 1.00mV ~ 1200.0V |
| 교류 전압 정확도 (50/60Hz) | ±350ppm | ±500ppm |
| 교류 전류 보증 범위 | 0.3mA ~ 62.5A | 1.00mV ~ 60.0A |
| 교류 전류 정확도 (50/60Hz) | ±450ppm | ±650ppm |
| 주파수 보증 범위 | 40 ~ 1200Hz | 40 ~ 1000Hz |
| 교류 전력 정확도 / 안정도 | ±450ppm / ±100ppm | - |
| 치수 (W x H x D) | 426 x 132 x 450 mm | 426 x 132 x 400 mm |
주요 사양 (LS3300)
| 출력 | 단상 AC 전압·전류, 유효·무효 전력, 역률 -1 ~ 0 ~ 1, 위상각 -180.000° ~ 359.999° |
|---|---|
| 정확도 (1년) | 전압 ±350ppm / 전류 ±450ppm / 전력 ±450ppm / 주파수 ±100ppm |
| 전력 안정도 | ±100ppm, 전압·전류 ±50ppm |
| 스윕 | 8 / 16 / 32 / 64초, 하한 0%, 상한 100 / 105 / 110 / 120% |
| 동기 운전 | BNC 동기 입출력 3V ±0.1Vrms, 40Hz ~ 1.2kHz, USB 연결(최대 3대) |
| 인터페이스 | USB(USBTMC), 이더넷 100BASE-TX, GP-IB |
| 최대 소비전력 | 약 200VA |
| 외형 / 무게 | 약 426(W) x 132(H) x 450(D) mm / 약 20kg |
하모닉 출력 기능(/HRM1 옵션)은 기본파에 2차 ~ 51차 고조파를 기본파의 최대 20%까지 중첩합니다. 하모닉 모드에서는 결선이 단상 2선으로 고정되고 스윕과 병렬 대전류 출력은 지원하지 않습니다.
옵션과 액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| /HRM1 | 하모닉 출력 기능 (공장 장착 옵션) |
|---|---|
| 751535-E3 / -J3 | 랙마운트 키트 (EIA / JIS) |
| B8506ZK | 측정 리드 세트 1m, 2개, 정격 1500V |
| B8506WA | 측정 리드 세트 1.5m, 2개, 정격 80A |
| 758933 / 758917 | 측정 리드 세트 1m / 0.75m, 2개, 정격 1000V |
| B8506ZL | 악어 클립 어댑터 세트, 정격 1500V |
| 758929 | 악어 클립 어댑터 세트, 정격 1000V |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 전원 코드 규격과 그 밖의 구성은 견적으로 안내해 드립니다.
