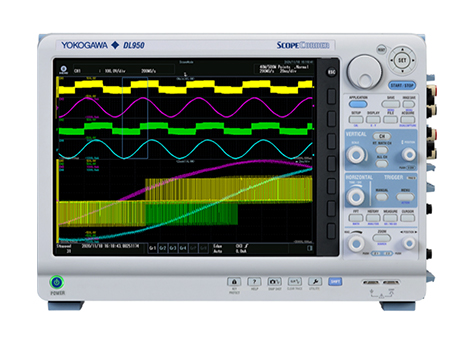

DL950ScopeCorder
오실로스코프의 사용성과 다채널 데이터 레코더를 하나로 합친 모듈식 계측기입니다. 200MS/s 고속 샘플링, 최대 8G 포인트 메모리, 12.1인치 터치 패널, 최대 5대 연결 160채널 동기 측정을 지원합니다.
측정하고 싶은 신호에 맞춰
모듈을 골라 쓰는 스코프코더
저전압부터 1000V까지의 절연 아날로그 신호, 디지털 신호, 엔코더 신호, 차량 통신 신호(CAN/CAN FD/LIN/SENT), 진동·변형·온도 신호까지 1대로 동시에 기록하고 해석합니다. 사용자 인터페이스에는 오실로스코프처럼 쓰는 스코프 모드와 데이터 레코더처럼 쓰는 메모리 레코더 모드를 갖췄습니다.
DL950 카탈로그 · 모듈 카탈로그 (PDF) 보기자료실에서 다운로드 ▶DL950의 강점
모듈 구성, 메모리, 터치 조작을 한 대에 담았습니다.

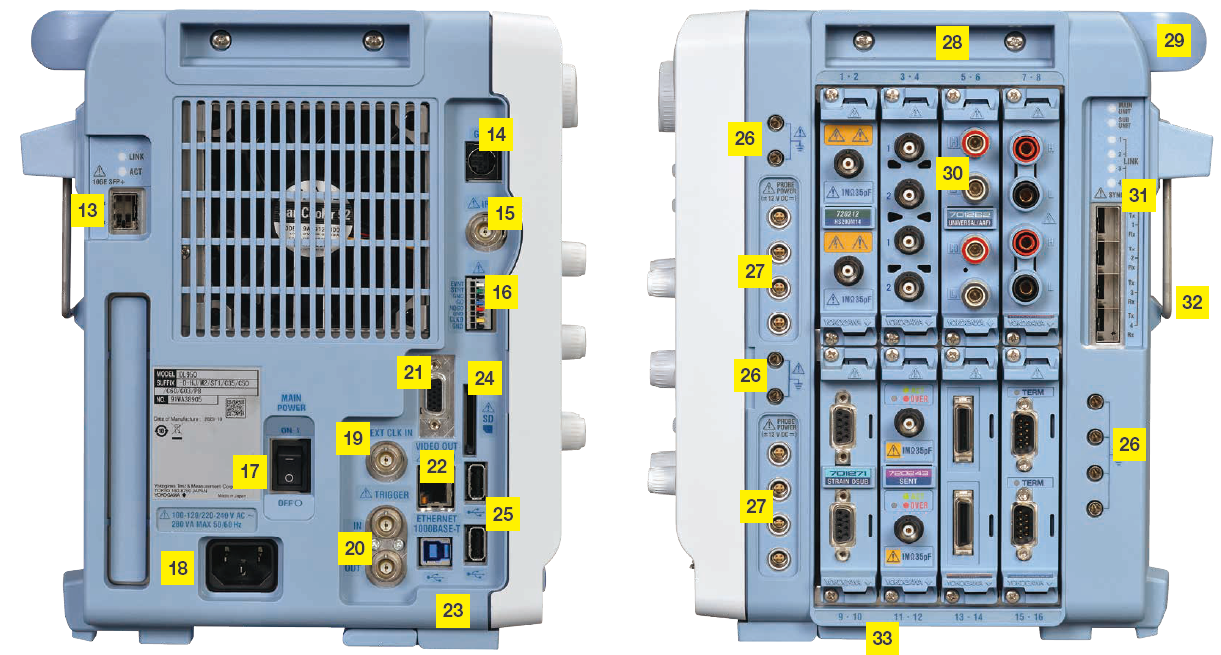

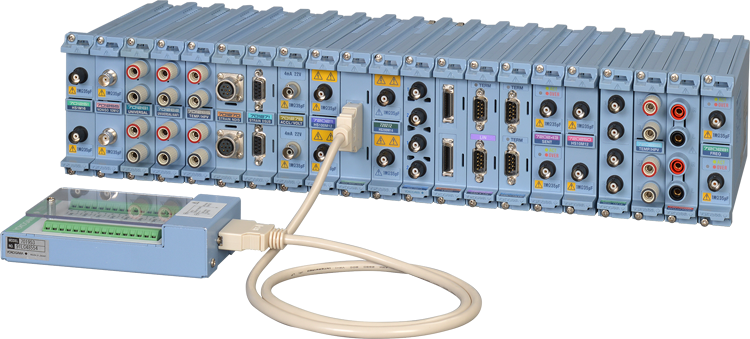

다양한 플러그인 모듈
고속·고정밀 전압, 온도, 가속도, 변형, 주파수, 로직, CAN/CAN FD/LIN/SENT 통신 계측 모듈을 준비했습니다. 본체 8개 슬롯에 측정 요구에 맞춰 조합합니다.

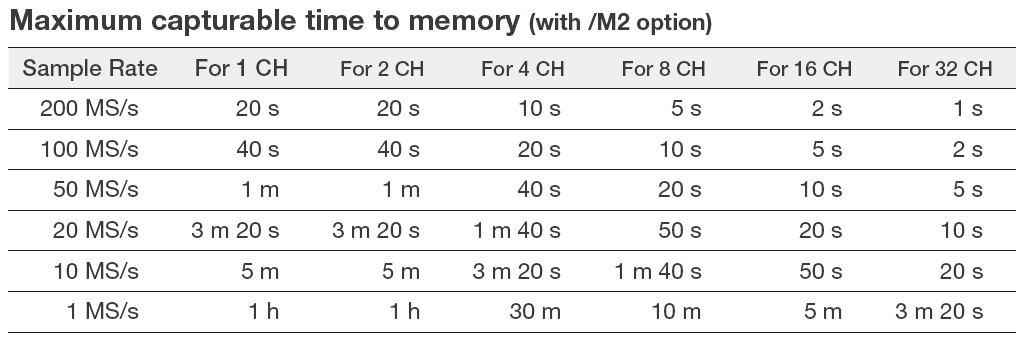

200MS/s · 8G 포인트 메모리
입력 모듈 720212로 최대 200MS/s 샘플링하고 /M2 옵션 8G 포인트에 저장합니다. 200MS/s로 1채널 사용 시 최대 20초를 연속 기록해 고속 인버터 특성도 자세히 포착합니다.

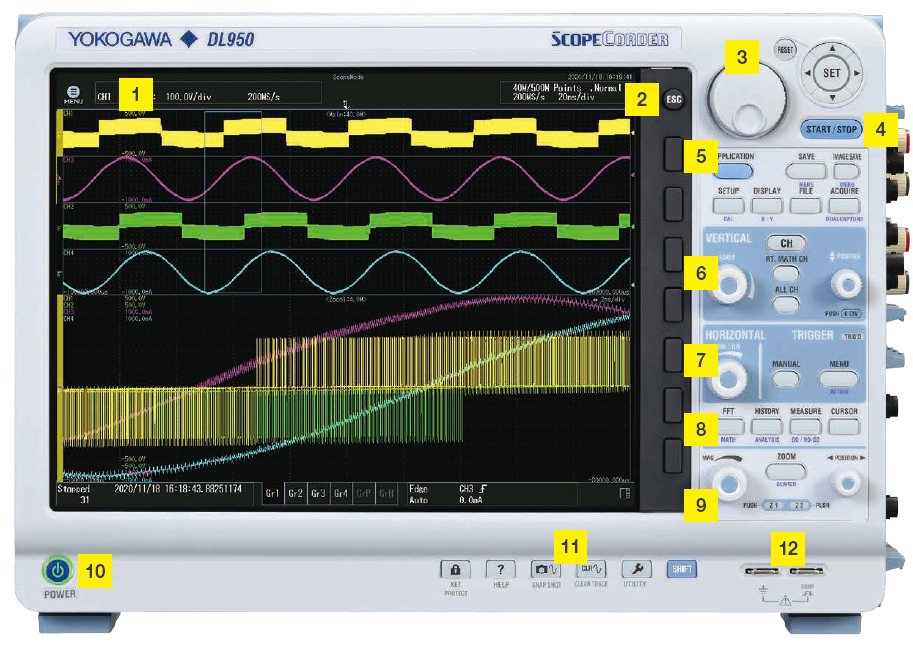

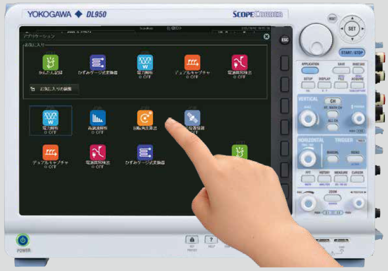

12.1인치 터치 패널
정전용량 방식 터치 패널로 파형 줌 같은 조작을 직관적으로 합니다. 새로 설계한 어플리케이션 메뉴에서 자주 쓰는 기능을 간단히 설정합니다.

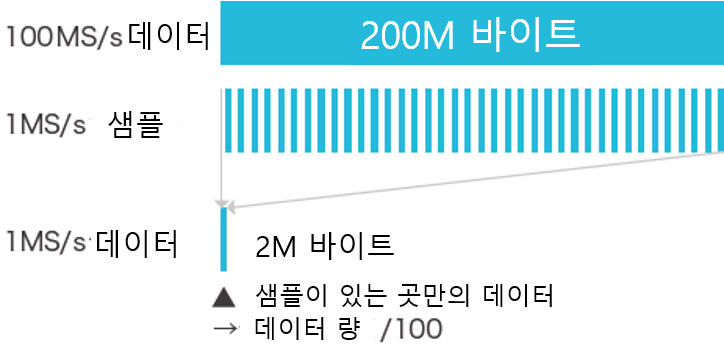

멀티 샘플 레이트
채널마다 샘플 속도를 다르게 설정합니다. 전압·전류는 고속으로, 온도처럼 변화가 적은 신호는 저속으로 기록해 데이터량과 전송 시간을 줄입니다.

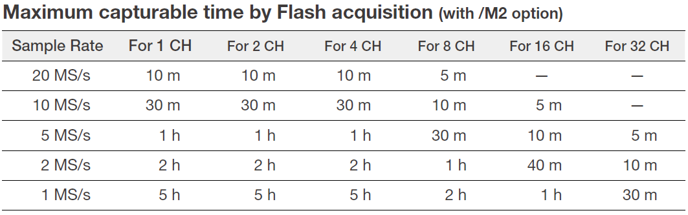

플래시 어퀴지션 (/ST2)
본체 플래시 메모리에 최대 20MS/s로 장시간 기록합니다. PC를 반입할 수 없는 차량 탑재·현장 시험에서 고속 샘플 기록에 도움이 되며 전원을 꺼도 데이터가 남습니다.

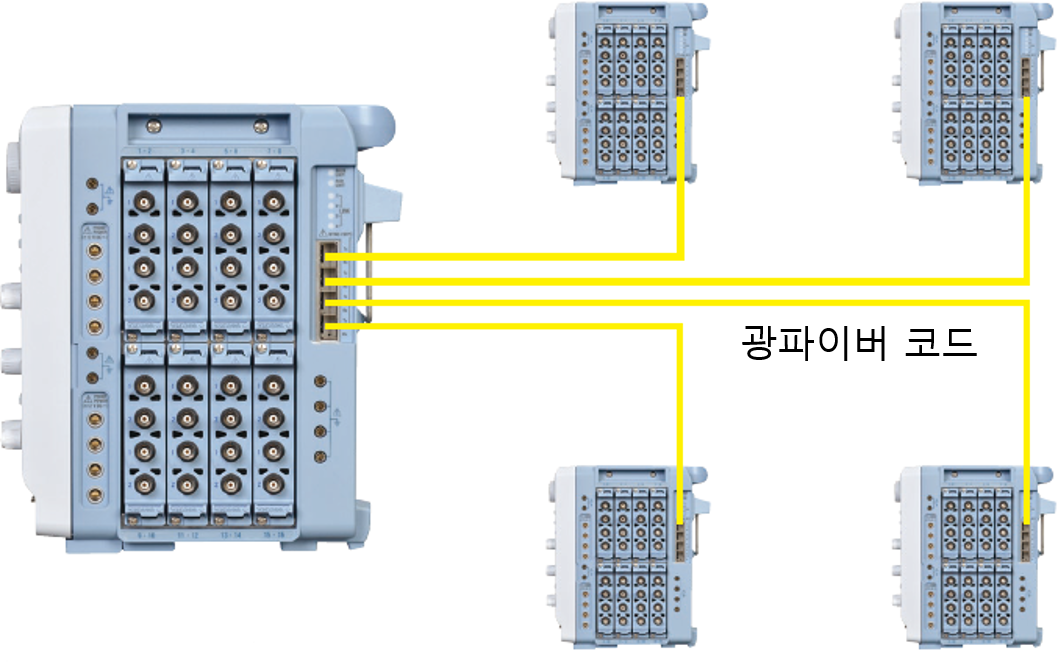

멀티 유닛 동기 (/C50)
메인 유닛 1대에 서브 유닛을 최대 4대 광파이버로 연결해 최대 160채널까지 확장합니다. 4채널 10MS/s 모듈(720256)이면 1대로 최대 32채널을 구성합니다.
이런 현장에서 활약합니다

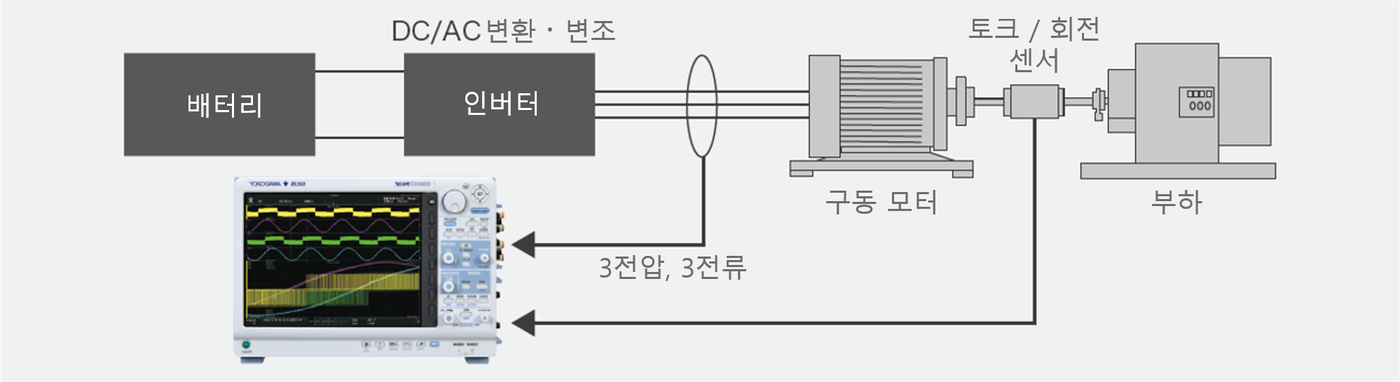

모터 · 인버터 dq 해석 (/MT1)
배터리 직류 전압·전류, 3상 모터 전압·전류, 모터 회전 정보로 파크 변환과 클라크 변환을 본체에서 계산합니다. Id, Iq, Vd, Vq와 모터 출력을 실시간으로 확인하고 고조파 해석과 조합할 수 있습니다.
진동 · 온도 · CAN 통합
진동, 온도 계측, CAN 모니터와 함께 쓰면 여러 계측기를 DL950 1대로 모을 수 있습니다.

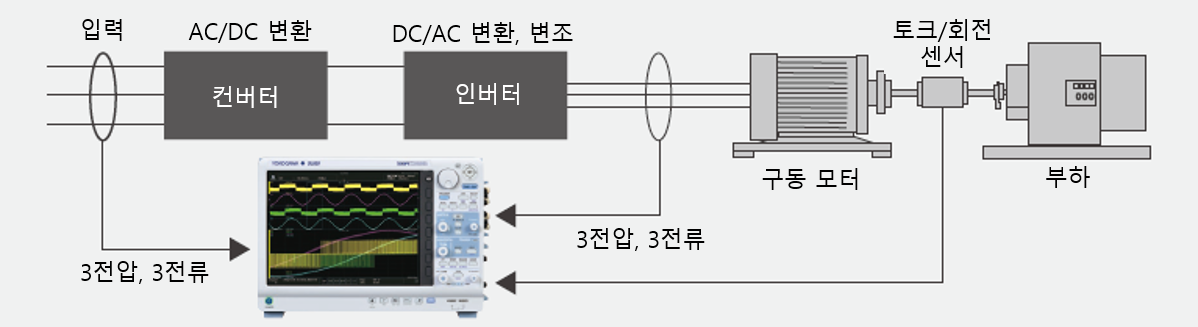

전력 연산 · 종합 평가 (/G05)
전력 연산(실시간 연산 포함)으로 인버터와 모터를 종합 평가합니다. 단상 2선, 단상 3선, 3상 3선, 3전압 3전류 방식 등을 지원합니다.
실시간 연산 · 디지털 필터 (/G03)
엔코더 출력으로 회전각을 산출해 추이를 파형으로 표시하는 등 연산 결과를 측정과 동시에 실시간으로 확인합니다.
노이즈에 강하고 연동이 쉬운 설계
인버터 곁에서도 안정적으로 쓰고, 다른 계측기와 시각을 맞춰 측정합니다.

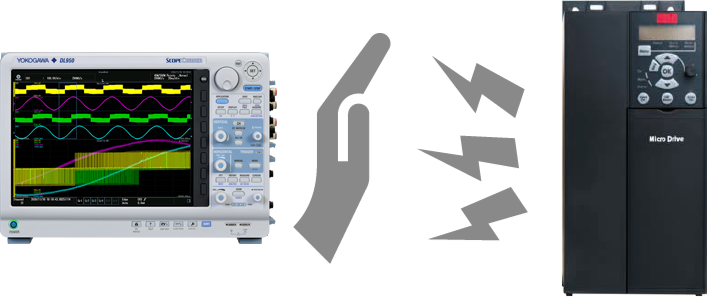

높은 내노이즈성
인버터 가까이 설치해도 터치 패널 오동작이나 계측 이상이 생기지 않도록 설계했습니다. 만약 터치 패널이 오작동하면 터치를 끄고 하드 키와 조그 다이얼로 조작할 수 있습니다.

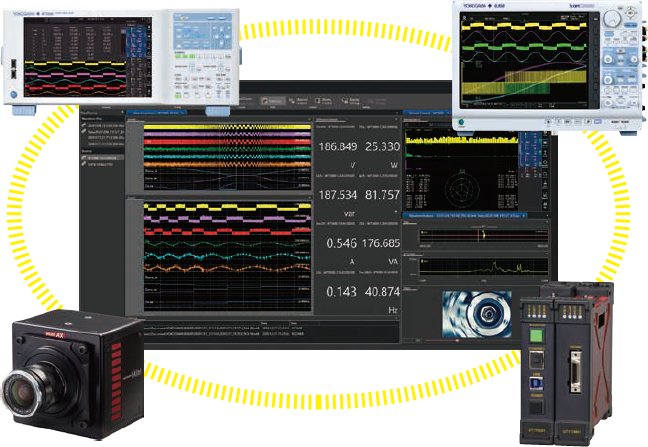

IS8000 통합 계측
통합 계측 소프트웨어 IS8000으로 DL950, WT5000 파워 아날라이저, 고속 카메라, ECU 로거 등과 동기 계측합니다. 계측 설정, 원격 조작·모니터, 파형 합성·비교 해석, 보고서 작성까지 지원합니다.

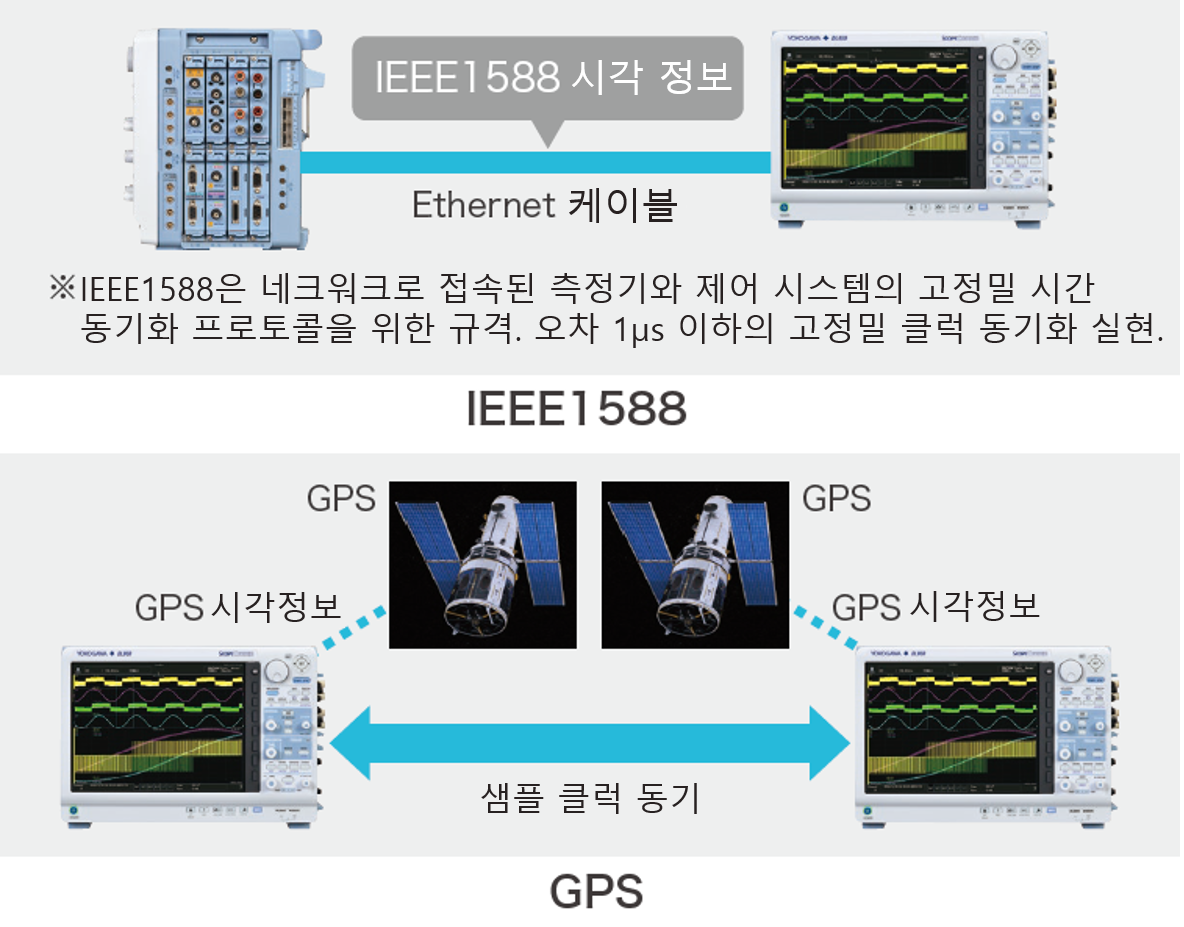

시각 동기 IEEE1588 · IRIG · GPS
IEEE1588 신호로 시각을 동기하고 /C40 옵션이면 마스터 신호를 출력해 다른 측정기와 맞춥니다. IRIG와 GPS 시각 동기는 /C35 옵션으로 지원합니다.
이상 현상을 놓치지 않는 트리거 · 판정

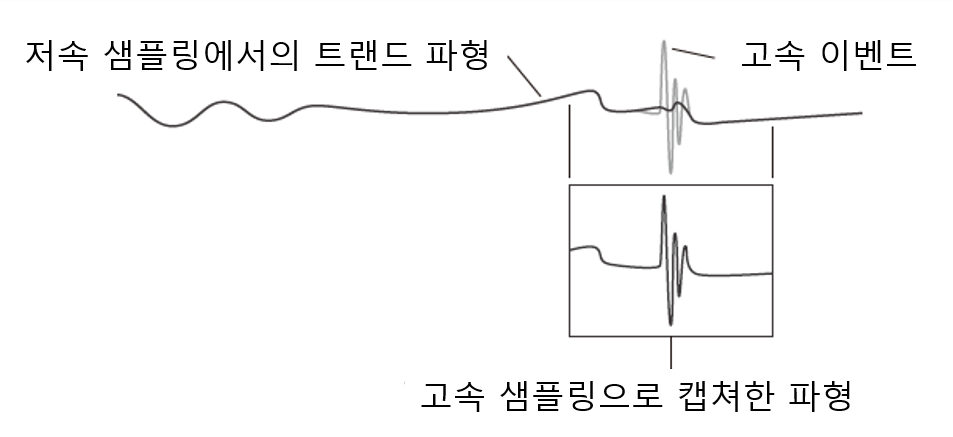

듀얼 캡처
같은 파형을 서로 다른 두 샘플 속도로 동시에 수집합니다. 저속으로 장시간 추이를 보면서 갑자기 생기는 빠른 과도 현상은 고속으로 포착합니다.

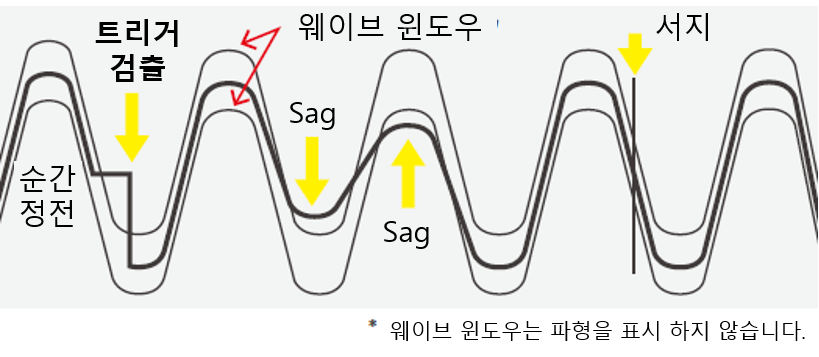

웨이브 윈도우 트리거
전원 라인의 순간 정전, 서지, 전압 강하 같은 이상을 파형 윈도우로 검출합니다. 이 트리거는 파형을 표시하지 않고 검출 용도로 사용합니다.

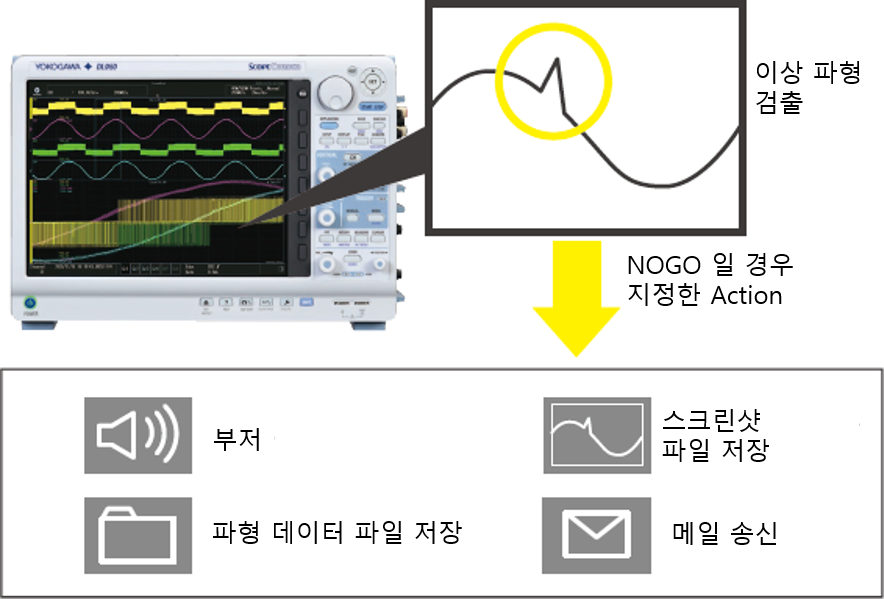

액션 온 트리거 · GO/NO-GO
이상 파형을 검출하면 부저, 스크린 이미지와 파형 데이터 저장, 메일 전송을 자동으로 실행합니다.
히스토리 기능으로 최대 5,000장의 파형을 저장해 지나간 파형을 되돌려 표시하고 이상 파형만 골라 해석할 수 있습니다.
다양한 기록 방법과 인터페이스
내장 메모리
표준 1G 포인트, 최대 8G 포인트(/M2 옵션)이며 2채널 사용 시 최대 4G 포인트의 레코드 길이로 장시간 기록합니다.
내장 SSD (/ST1 · /ST2)
512GB SSD로 1ch 2MS/s에서 5시간, 16ch 200kS/s에서 20시간 장시간 기록이 가능합니다.
PC 스트리밍
IS8000으로 USB, 이더넷, 10Gbps 이더넷(/C60 옵션)을 통해 PC 저장소에 장시간 기록합니다. SD 카드(최대 128GB), USB 스토리지(최대 8TB), 네트워크 드라이브도 사용합니다.
주요 사양
| 입력 모듈 슬롯 | 8슬롯 (플러그인 모듈) |
|---|---|
| 최대 입력 채널 | 4채널 모듈 전 슬롯 사용 시 32채널, 16채널 온도/전압 모듈 전 슬롯 사용 시 128채널 |
| 메모리 | 표준 1G 포인트(채널당 최대 500M) · /M1 4G 포인트 · /M2 8G 포인트(채널당 최대 4G) |
| 최대 샘플 속도 | 모듈별 최대 샘플 속도까지 채널마다 설정 (720212 모듈 200MS/s) |
| 히스토리 | 최대 5,000장 |
| 연산 | FFT 최대 8파형, 사용자 정의 연산(/G02), 실시간 연산(/G03), 전력 연산(/G05) |
| 디스플레이 | 12.1인치 정전식 터치 패널 |
| 기록 매체 | 내장 메모리, 내장 SSD 512GB(/ST1 · /ST2), 플래시 어퀴지션(/ST2), SD 카드, USB 스토리지, 네트워크 드라이브 |
| 인터페이스 | USB 3.0(PC 연결), 1000BASE-T 이더넷, 10Gbps 이더넷(/C60), 멀티 유닛 동기(/C50), IRIG·GPS(/C35) |
| 시각 동기 | IEEE1588 (/C40로 마스터 출력), IRIG · GPS (/C35) |
| 차량 통신 | /VCE 옵션과 CAN/CAN FD/LIN/SENT 모니터 모듈 (720241, 720242, 720243, 720245) |
모듈별 사양과 본체 호환표는 모듈 카탈로그를 참고하세요.
옵션 · 모듈 및 납기 안내 · 본체에는 입력 모듈이 포함되지 않으니 측정 신호에 맞는 모듈을 아래 추가상품에서 선택해 함께 주문하세요. 메모리 확장은 /M1과 /M2, 내장 스토리지는 /ST1과 /ST2, 프로브 전원 단자는 /P4와 /P8 가운데 하나만 선택할 수 있습니다. 720221 모듈은 스캐너 박스(701953)가, CAN/CAN FD/LIN/SENT 모듈은 /VCE 옵션이 필요합니다. 프로브는 별도 판매입니다. 주문생산품으로 납기 약 6주가 걸립니다.
