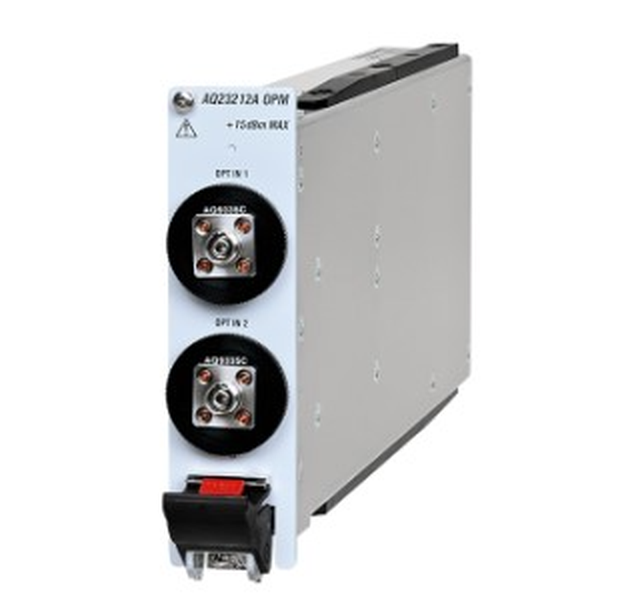

AQ23212A광 파워 미터 · 2채널 · -90 ~ +15 dBm
공간 절약형 설계의 고성능 2채널 광 파워 미터(OPM) 모듈입니다. AQ2300 시리즈 프레임(AQ23011A, AQ23012A)의 1슬롯에 2채널이 들어가며, 800 ~ 1700nm 파장 범위를 단일 모듈로 측정합니다. 광 소자와 광 송수신기의 평가·생산 검사에 사용합니다.
AQ2300 시리즈와 함께 쓰는 광 파워 미터
SMU 모듈(AQ23811A)과 같은 프레임에 장착해 광원 구동과 광출력 측정을 동기화하고 스윕 기능을 활용할 수 있습니다. 광섬유는 SMF와 MMF를 지원하며 커넥터는 FC, SC, LC, MU 어댑터를 선택합니다.
AQ2300 시리즈 카탈로그 (PDF) 보기자료실에서 다운로드 ▶측정 응용 예
LD·PD 모듈 정적 특성
광원 측정 장치(SMU)와 광 파워 미터를 동기화하고 스윕 기능을 쓰면 LD 모듈의 삽입 손실(IL) 특성을 측정합니다. 측정 항목은 IL, DC 소멸비, 부분 방전 전류, 변조기 전류입니다.
광 송수신기 측정
광 송수신기의 광 출력과 광 입력 차단 경보를 측정합니다.
광학 수동 부품 손실
광섬유 등 수동 부품의 광 삽입 손실을 측정합니다.
LD 다채널 I-L 측정 시스템

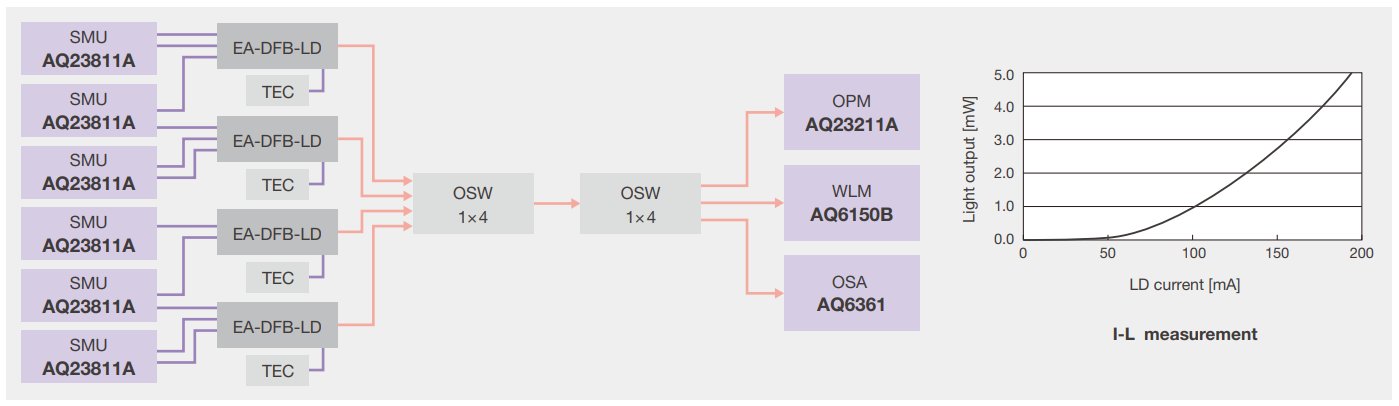

SMU로 레이저 다이오드를 구동하고 광 스위치로 신호를 나눠 광 파워 미터와 파장계, 광 스펙트럼 분석기로 측정합니다. 오른쪽은 I-L 특성 그래프 예입니다.

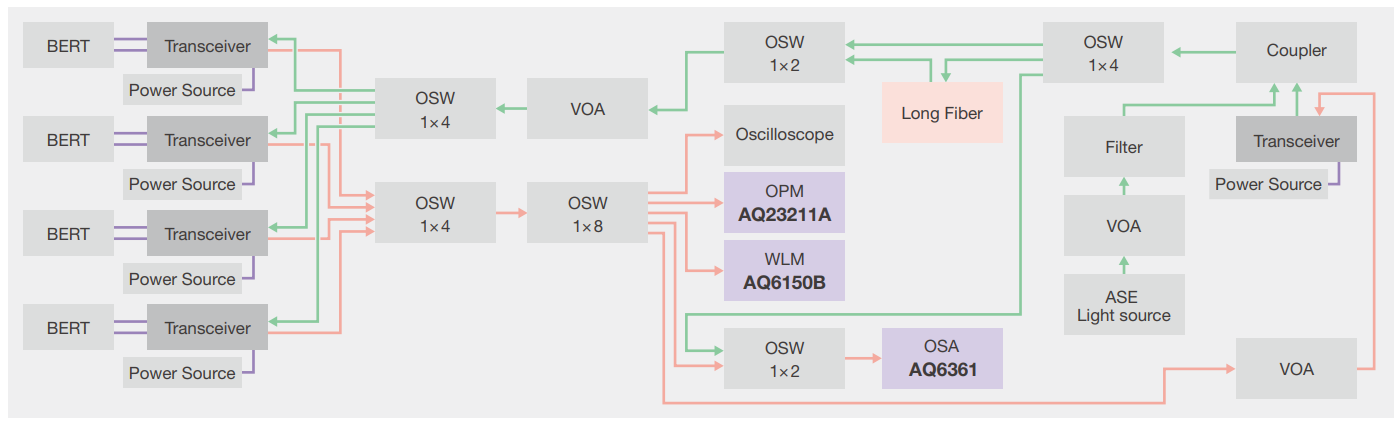

광 송수신기 시험 시스템
여러 대의 송수신기를 광 스위치로 전환하면서 광 출력, 파장, 스펙트럼을 자동으로 측정하는 시험 구성 예입니다.
광학 부품 삽입 손실 측정

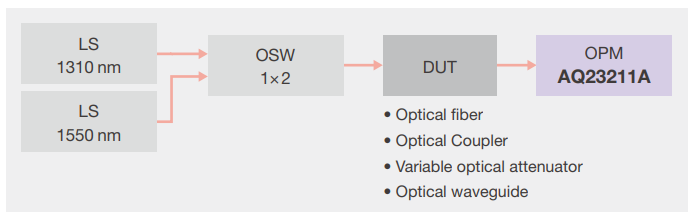

1310nm와 1550nm 광원을 광 스위치로 전환하며 광섬유, 광 커플러, 가변 광 감쇠기, 광 도파로의 손실을 측정합니다.
멀티코어 파이버 측정

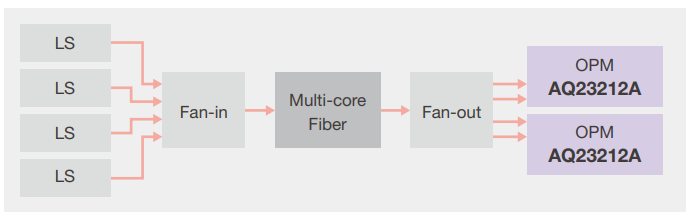

Fan-in/Fan-out과 멀티코어 파이버 경로의 여러 코어 출력을 2채널 모듈로 동시에 측정해 공간을 줄입니다.
주요 사양 (AQ23212A)
| 채널 수 | 2채널 (1슬롯) |
|---|---|
| 측정 범위 | -90 ~ +15 dBm (CW) |
| 파장 범위 | 800 ~ 1700nm |
| 기준 조건 불확도 | ±2.5% |
| 평균 시간(최소) | 20μs |
| 적용 광섬유 | SMF, MMF |
| 커넥터 | FC, SC, LC, MU (커넥터 어댑터 AQ9335C 선택) |
| 호환 프레임 | AQ23011A(3슬롯), AQ23012A(9슬롯) |
사용 설명은 AQ2300 시리즈 멀티 애플리케이션 테스트 시스템 매뉴얼에 포함되어 있습니다. 모듈은 프레임에 별도로 장착합니다.
액세서리
커넥터 어댑터와 보호 캡
광학 센서용 커넥터 어댑터 AQ9335C(FC, LC, MU, SC)와 보호 캡 M3407HA(FC 광 차폐), M3407HB(SC 광 차폐), M3407HD(LC 먼지 보호), M3407HE(MU 먼지 보호)를 사용 커넥터에 맞게 선택합니다.
