TELEDYNE LECROY · ACTIVE DIFFERENTIAL PROBE

AP033

500 MHz 액티브 차동 프로브 · ProBus

×10 게인부터 ÷10 감쇠(플러그온 감쇠기 사용 시 ÷100)까지 넓은 감도 범위와 높은 CMRR을 갖춘 500 MHz 액티브 차동 프로브입니다. ProBus 인터페이스로 오실로스코프에서 감도와 오프셋을 제어합니다.

500 MHz

대역폭

10,000:1

DC CMRR (80 dB)

1 pF

차동 입력 커패시턴스 (÷10)

±50 V

공통 모드 범위 (÷10)

4 nV/√Hz

입력 노이즈 (×10)

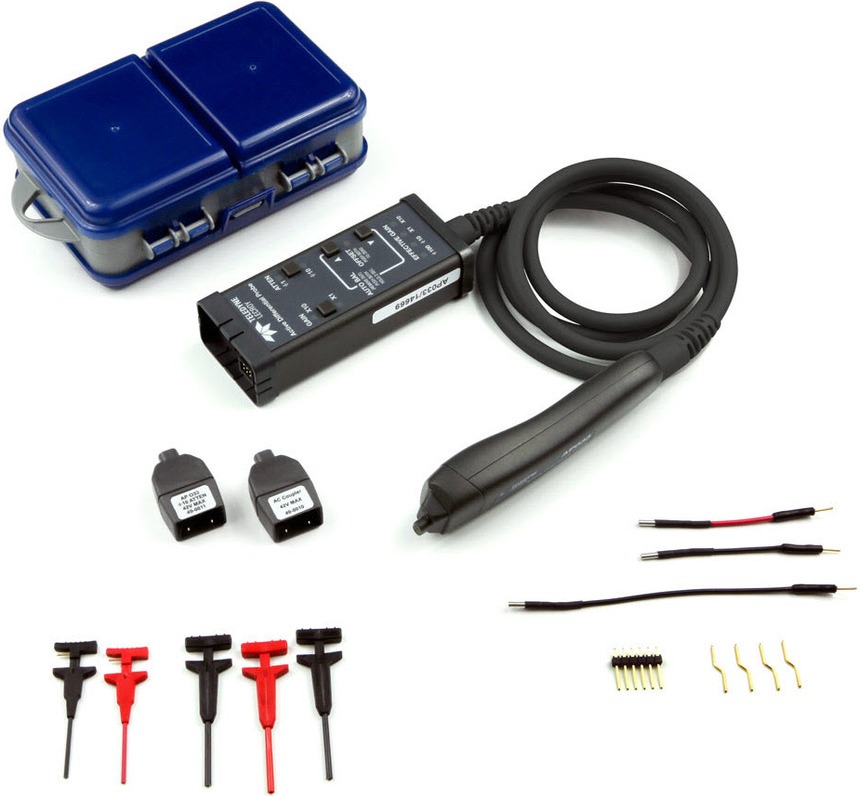

Teledyne LeCroy AP033 500 MHz 액티브 차동 프로브

모델 구성

감쇠 설정	공통 모드 범위	차동 오프셋
÷1 (×10 게인, 고감도)	±5 V	±400 mV
÷10 (×1 게인)	±50 V	±4 V

※ 감도 200 µV/div ~ 1 V/div (텔레다인 르크로이 오실로스코프 사용 시 연속 조정), 플러그온 ÷10 감쇠기 사용 시 ÷100.

AP033의 이로운 점

01 · ProBus 완전 통합

오실로스코프에서 바로 제어

ProBus 인터페이스로 연결하면 프로브 감도와 오프셋을 오실로스코프 전면 패널, 프로브 본체 버튼 또는 원격 명령으로 제어할 수 있습니다. 감도, 오프셋, 입력 커패시턴스, 공통 모드 범위가 오실로스코프 화면에 표시되며 외부 전원이 필요 없습니다.

02 · 넓은 다이내믹 레인지

×10 게인 ~ ÷100 감쇠

고감도에서는 ×10 게인과 ÷1 감쇠로 4 nV/√Hz의 낮은 입력 노이즈를, 저감도에서는 ÷10 감쇠로 ±50 V 공통 모드 범위와 2 pF/side(차동 1 pF)의 낮은 입력 커패시턴스를 제공합니다. DC CMRR은 두 감쇠 설정 모두 10,000:1(80 dB) 이상입니다.

03 · 입력 보호

자동 감쇠 전환과 고속 보호 회로

과도한 공통 모드 신호가 감지되면 입력 감쇠기가 ÷1에서 ÷10으로 자동 전환되고, 프로브를 분리하거나 전원을 끄면 ÷10 감쇠가 자동 선택되어 입력을 보호합니다. 0.1 µF AC 커플링 헤드로 큰 DC 성분이 있는 신호도 측정할 수 있습니다.

주요 사양

주요 특성
대역폭	500 MHz
감도	200 µV/div ~ 1 V/div (텔레다인 르크로이 오실로스코프 사용 시)
게인 / 감쇠	×1, ×10 / ÷1, ÷10 (플러그온 감쇠기 사용 시 ÷100)
공통 모드 범위	±5 V (÷1), ±50 V (÷10)
차동 오프셋	±400 mV (÷1), ±4 V (÷10)
입력 커패시턴스	2 pF/side, 1 pF 차동 (÷10)
DC CMRR	> 10,000:1 (80 dB)
입력 노이즈	4 nV/√Hz (고감도)
AC 커플링	0.1 µF AC 커플링 헤드 제공
인터페이스	ProBus
