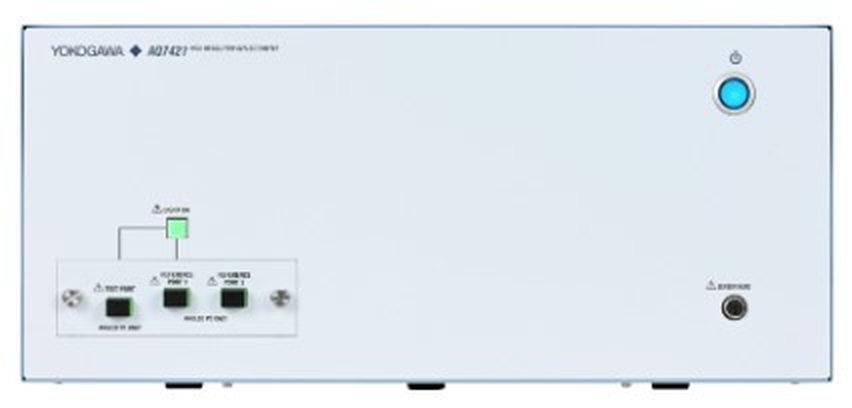

AQ7421High-Resolution Reflectometer
커넥터와 광모듈 내부의 반사광 강도와 반사 위치를 고정밀도로 검출하고, 광도파로의 전파 손실과 실리콘 포토닉스 칩 안의 광부품까지 해석하는 고해상도 반사계입니다. AQ7420보다 긴 측정 거리 1000mm를 지원하며, 확장 유닛을 쓰면 최대 8m까지 측정합니다.
긴 거리까지 깨끗한 파형으로
AQ7421은 AQ7420 시리즈의 장거리 모델입니다. 스퓨리어스 노이즈를 크게 줄여 파형 해석을 쉽게 하고, 옵션 센서 헤드와 멀티 스위치 유닛, 익스팬더 유닛을 조합해 반사·삽입 손실의 일괄 자동 측정, 다심 측정, 측정 거리 확장까지 하나의 시스템으로 구성합니다. 측정 대상은 싱글모드 광섬유(ITU-T G.652)이고 PC 소프트웨어로 제어합니다.
AQ7420 시리즈 카탈로그 보기자료실에서 다운로드 ▶측정 거리를 8m까지 확장

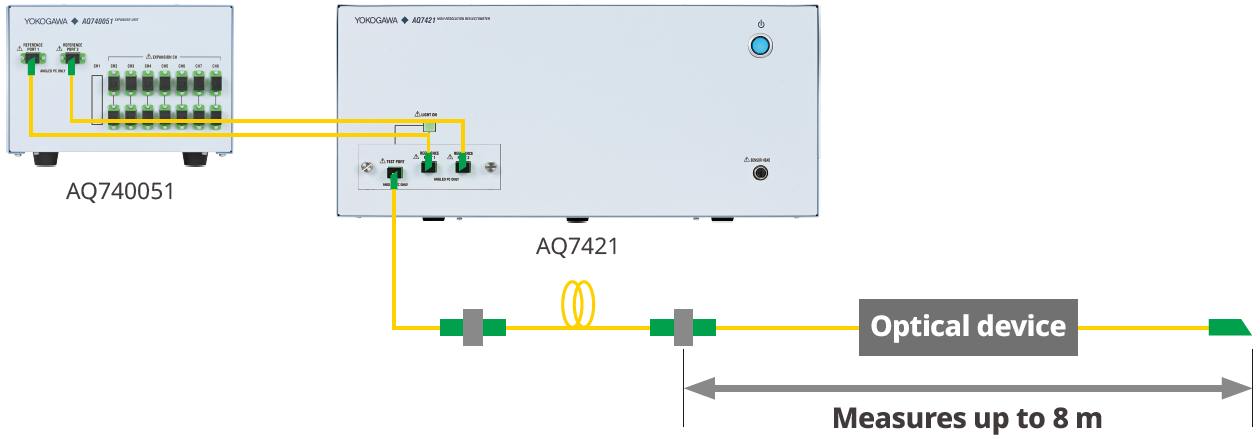

익스팬더 유닛(AQ740051) 연결
AQ740051과 연계하면 측정 거리를 최대 8m까지 늘릴 수 있습니다. 고장점이 분명하지 않거나 검사 범위가 넓은 1m 이상의 짧은 광섬유 어셈블리, 집적 광학 디바이스의 불량 위치를 찾는 데 적합합니다. AQ7421에서만 사용할 수 있습니다.
-100dB 초고감도

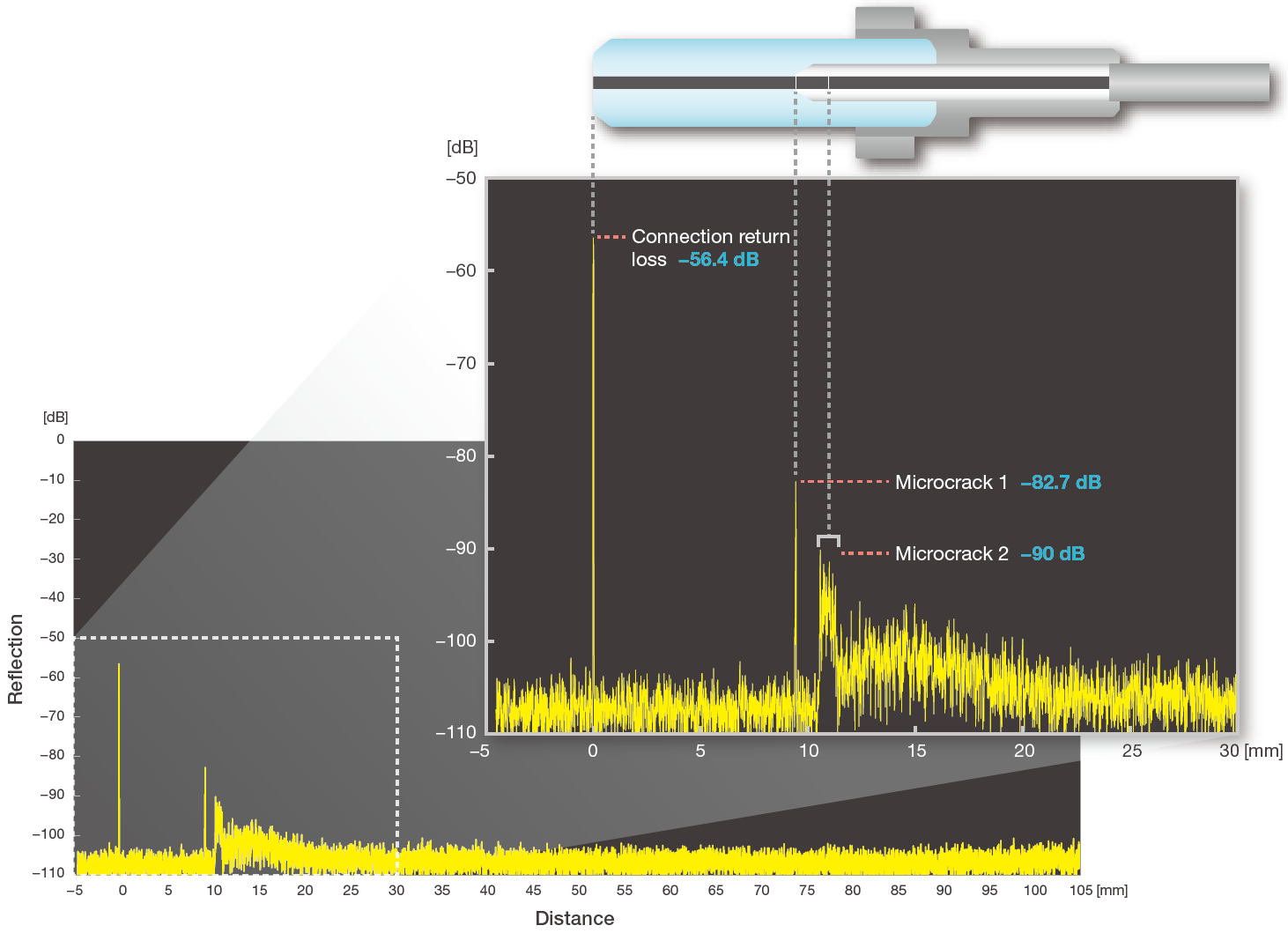

-100dB의 아주 작은 반사까지 잡아냅니다. 기존 AQ7410보다 약 1000배 높은 감도로 눈에 보이지 않던 미세 균열과 손실, 반사를 확인합니다.

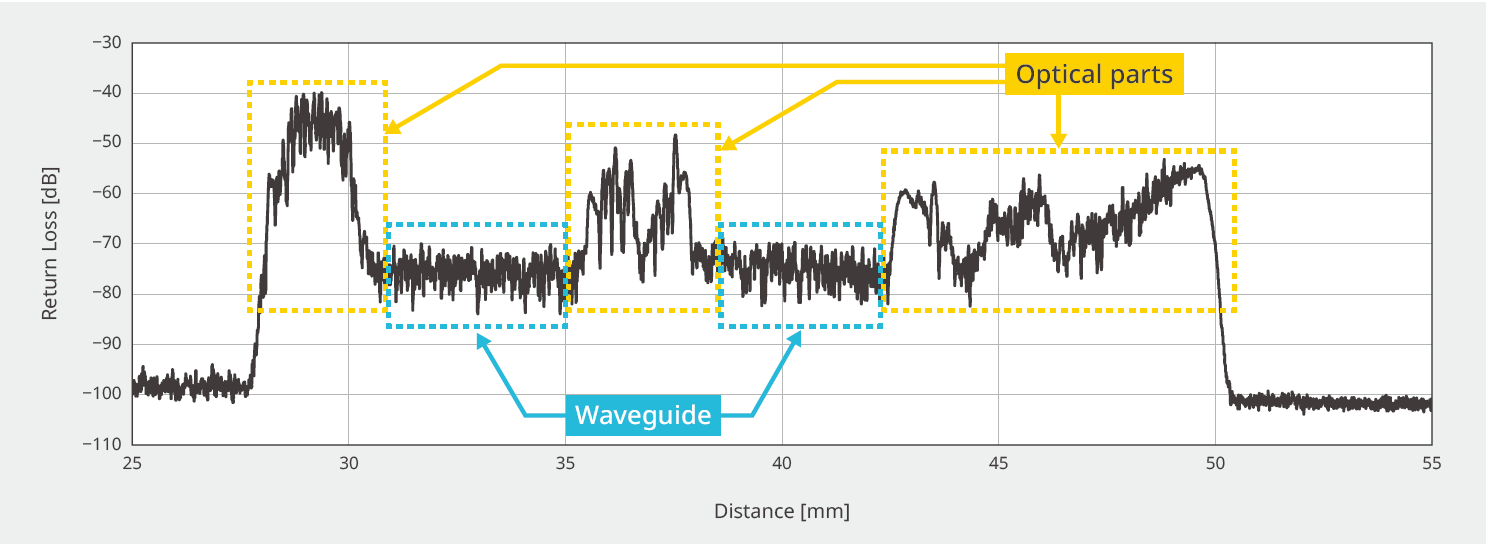

도파로 내부 반사와 전파 손실 해석
강한 결합점 반사 옆의 작은 반사와 산란광도 또렷하게 분리합니다. 반사 감쇠량 분포의 기울기에서 전파 손실을 구해 기존 컷백 방식보다 저렴하고 빠르게 도파로를 평가합니다.
반사 · 삽입 손실과 다심 측정
센서 헤드(AQ740023) 결합

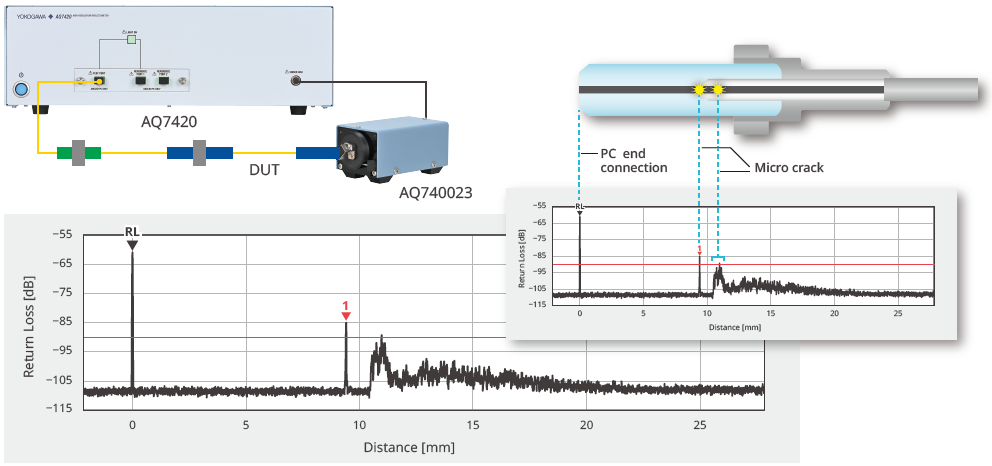

센서 헤드를 연결하면 2파장의 반사 감쇠량과 삽입 손실(±0.02dB)을 재접속 없이 한 번에 측정합니다. 택트 타임이 줄고 실험 공간도 아낄 수 있습니다.

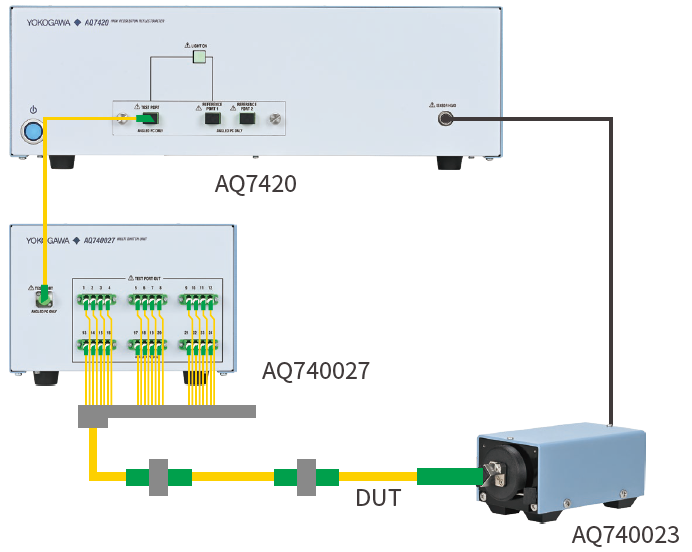

다심 측정 (멀티 스위치 유닛 AQ740027)
최대 24심 광섬유를 자동으로 측정합니다. 채널 전환 시간은 약 2초이며 스플리터처럼 포트가 많은 디바이스를 버튼 한 번으로 검사합니다.

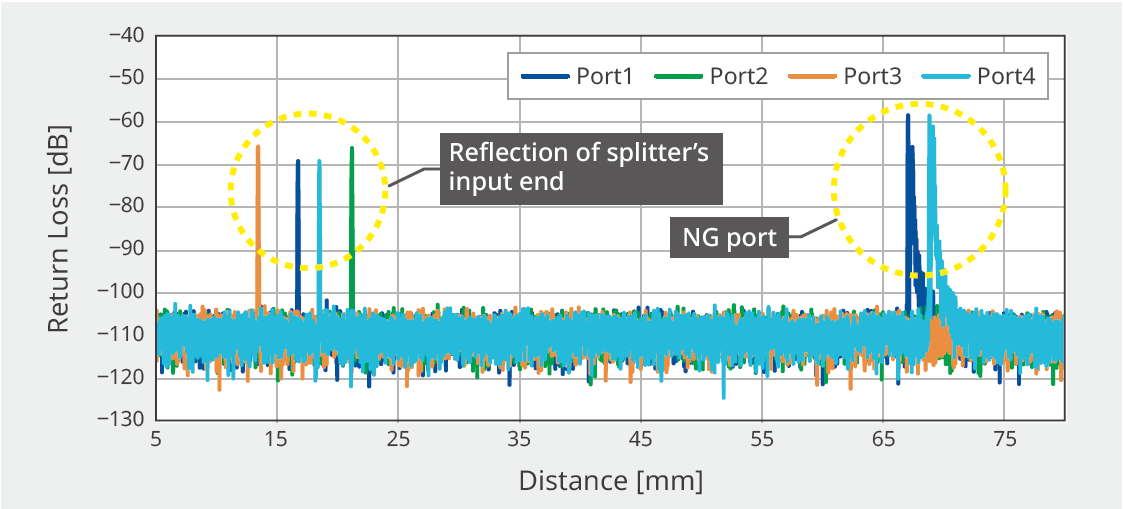

불량 포트를 바로 구분
정상 포트와 불량 포트의 파형 차이를 한 화면에서 비교해 불량 위치를 찾습니다.
시스템 구성 옵션
AQ740023 센서 헤드
삽입 손실 측정용 유닛입니다. 측정 정밀도 ±0.02dB, 측정 범위 0~10dB입니다.
AQ740027 멀티 스위치 유닛
다심 측정용 유닛으로 최대 24심까지 확장합니다.
AQ740051 익스팬더 유닛
AQ7421의 측정 거리를 최대 8m까지 확장합니다. 최대 8채널입니다.
센서 헤드용 커넥터 어댑터(AQ740081)는 FC, SC, LC, 페룰(1.25mm, 2.5mm), MT, MPO, 파이버 홀더 타입이 있습니다.
주요 사양
| 측정 파장 | -13NN: 1310nm (메인) / -15NN: 1550nm (메인) / -1513: 1550nm (메인), 1310nm (서브) |
|---|---|
| 측정 거리 범위 | 1000mm (굴절률 1.467, 부속 광섬유 끝 기준), 익스팬더 유닛 AQ740051 사용 시 최대 8m |
| 거리 샘플링 분해능 | 1, 4, 8 μm |
| 공간 분해능 / 거리 반복성 | 40μm 이하 / 50μm 이하 (2σ) |
| 반사 측정 범위 | 일반 범위 -14.7 ~ -80dB / 고감도 범위 -50 ~ -100dB |
| 반사 감쇠량 불확도 | 일반 범위 ±3dB (-14.7 ~ -80dB) / 고감도 범위 ±3dB (-50 ~ -90dB), ±5dB (-90 ~ -100dB) |
| 스퓨리어스 노이즈 | 일반 범위 -80dB 이하 / 고감도 범위 -100dB 이하 |
| 측정 시간 | 약 13초 (측정 거리 1000mm, 샘플링 8μm, 고감도 범위, 평균 1회) |
| 적용 광섬유 / 마스터 코드 | SMF (ITU-T G.652) / FC/PC, SC/PC, FC/Angled PC, SC/Angled PC 커넥터 |
| 전원 | 100 ~ 240 VAC, 50/60Hz, 120VA 이하 (AC 어댑터) |
| 외형 / 무게 | 430(W) x 187(H) x 492(D) mm (보호대, 손잡이 제외) / 약 22kg |
| 레이저 안전 / 권장 교정 주기 | Class 1 (IEC 60825-1) / 1년 |
| 기본 구성 | 마스터 코드, 릴레이 코드, FC 어댑터, 거리 조정 코드, USB 케이블, 제어 소프트웨어(CD), AC 어댑터 |
제어용 PC는 포함되어 있지 않습니다. 권장 PC: Core i5 2GHz 이상 64비트, Windows 11, RAM 8GB 이상, 저장 공간 8GB 이상, 해상도 1920 x 1080 이상, USB 2.0 이상. 성능 보증 환경은 18 ~ 28도(기준 측정 후 ±2도)입니다.
가격 및 납기 안내 · 본체(측정 파장 -13NN/-15NN/-1513, 마스터 코드 FC/SC, 전원 코드 규격)와 옵션(센서 헤드 AQ740023, 멀티 스위치 유닛 AQ740027, 익스팬더 유닛 AQ740051, 커넥터 어댑터 AQ740081, 마스터 코드와 거리 조정 코드 등) 가격은 견적으로 안내합니다. 납기는 주문생산품 약 6주입니다. 필요한 구성을 알려 주시면 견적서를 보내 드립니다.
