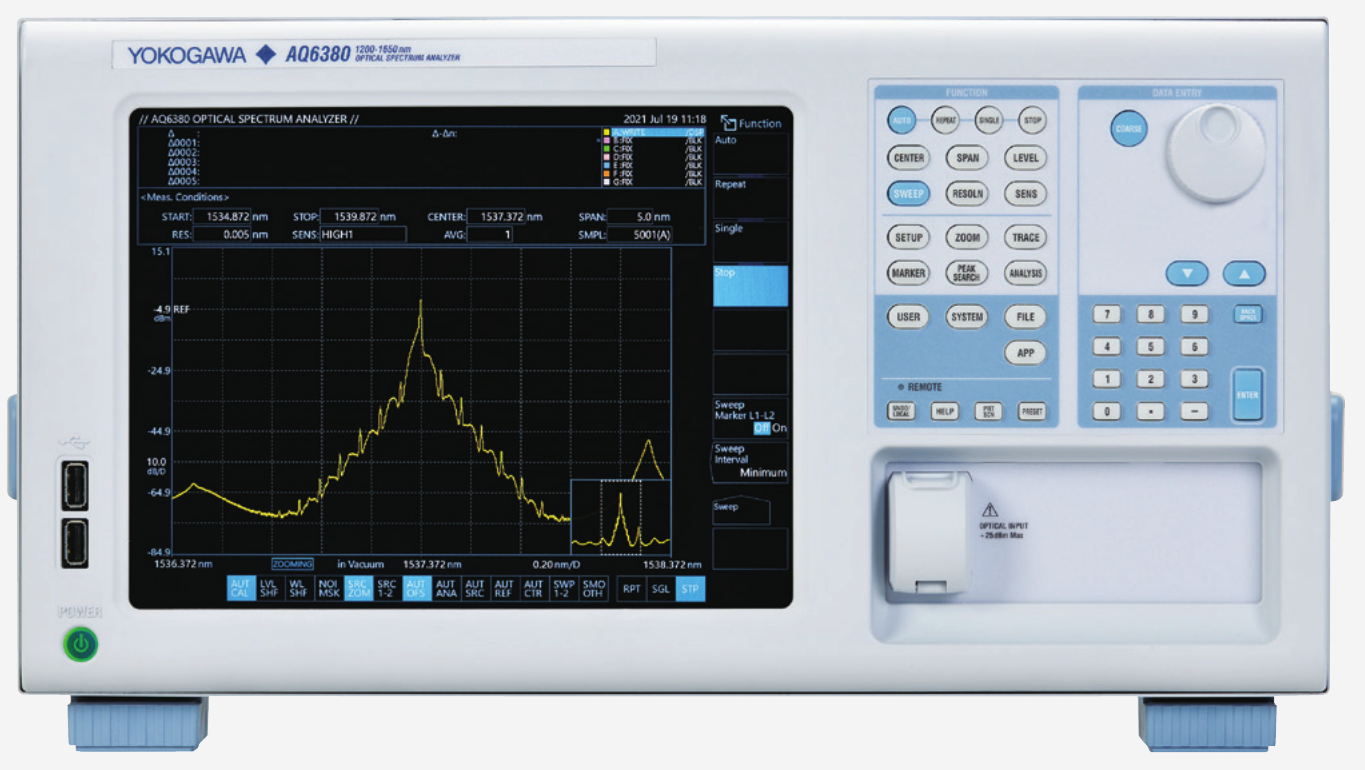

AQ6380Optical Spectrum Analyzer 1200 - 1650 nm
요꼬가와 광스펙트럼 분석기 중 최고 성능을 내는 모델입니다. 5pm 파장 분해능과 ±5pm 파장 정확도, 65dB 근접 다이나믹 레인지로 가까이 붙은 광 신호를 또렷하게 분리해 측정합니다. 터치스크린과 자동 파장 교정으로 조작도 쉽습니다.
한 단계 높은 광학 성능
광 트랜시버와 광 부품의 개발·평가에 필요한 성능을 갖췄습니다. 새 감도 모드 RAPID로 높은 분해능과 많은 샘플 수에서도 측정 속도를 높이고, 내장 광원으로 파장 교정을 자동 수행합니다.
AQ6380 카탈로그 · OSA 선택 가이드 · 도면 (PDF) 보기자료실에서 다운로드 ▶더 선명하고 더 정밀하게
5pm 고분해능

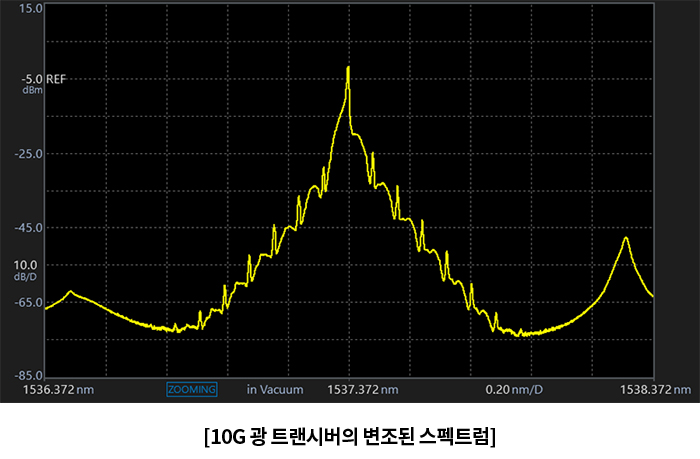

5pm 파장 분해능으로 촘촘하게 배치된 DWDM 채널과 광 트랜시버 변조 측면 피크를 분리합니다. 분해능은 5pm부터 2nm까지 바꿀 수 있어 좁은 피크·노치부터 광대역 스펙트럼까지 대응합니다.
65dB 근접 다이나믹 레인지

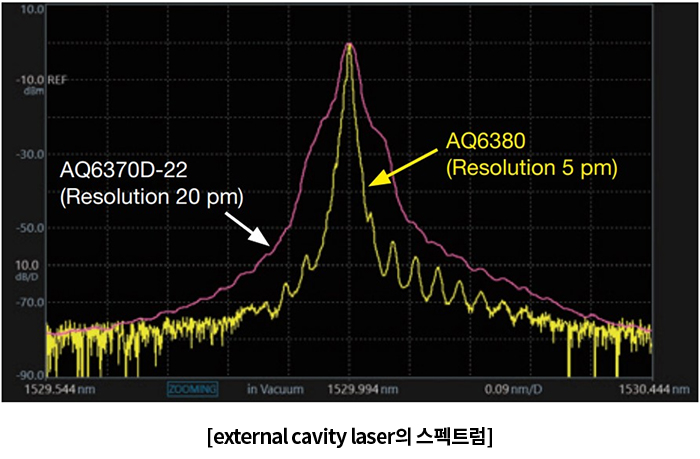

샤프한 모노크로미터 특성으로 외부 공진기 레이저의 잔류 종모드처럼 가까이 있는 신호를 분리해 정확하게 측정합니다. 분해능 20pm 기존 모델과 5pm의 AQ6380을 비교한 예가 카탈로그에 수록되어 있습니다.
넓은 파장 범위

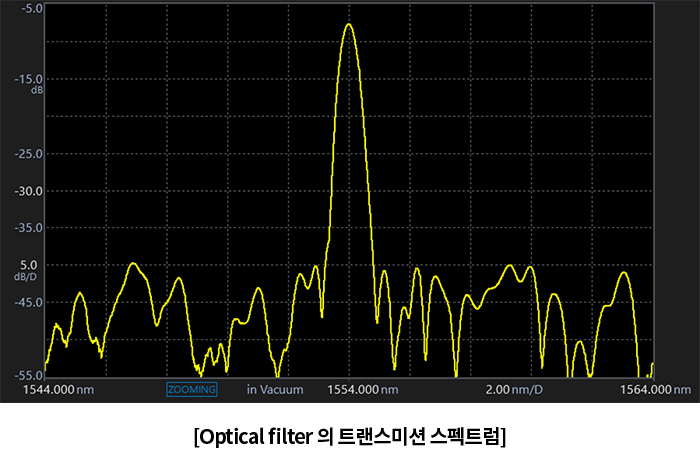

1200~1650nm 파장 대역을 한 대로 측정합니다. 광 필터의 투과 스펙트럼 같은 수동 부품 평가도 가능합니다.

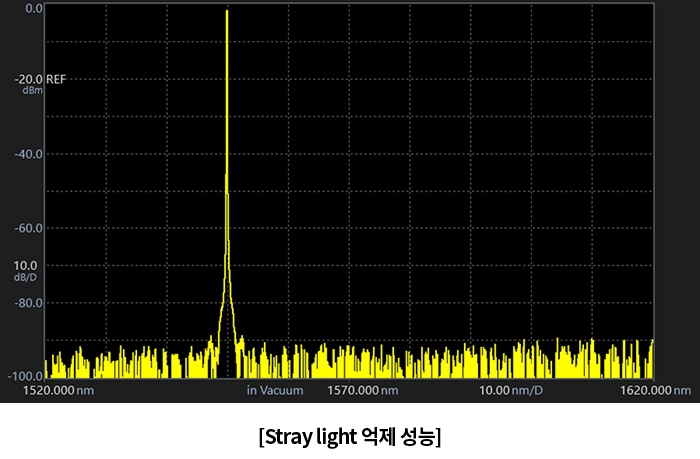

80dB 미광 억제
레이저 SMSR 측정처럼 레벨 차이가 큰 스펙트럼을 동시에 볼 때 미광(stray light)이 방해가 될 수 있습니다. AQ6380은 80dB의 미광 억제 성능으로 높은 다이나믹 레인지 측정을 제공하며 측정 원리상 스퓨리어스 노이즈도 발생하지 않습니다.
장기간 안정적인 정확도
±5pm 파장 정확도
C 밴드에서 ±5pm, S·L 밴드에서 ±10pm, 전 파장 범위에서 ±50pm를 제공합니다. 내장 기준 광원으로 주기적 자체 파장 교정을 수행합니다.
자동 파장 교정
내장 광원을 이용해 외부 파이버 코드 없이 정기적으로 완전 자동 교정을 할 수 있고, 외부 광원을 이용한 교정도 지원합니다.
싱글모드 파이버 입력
PC 타입 싱글모드 파이버 입력으로 PC 타입 플러그를 연결해도 광 반사 감쇠량 30dB 이상을 확보합니다.

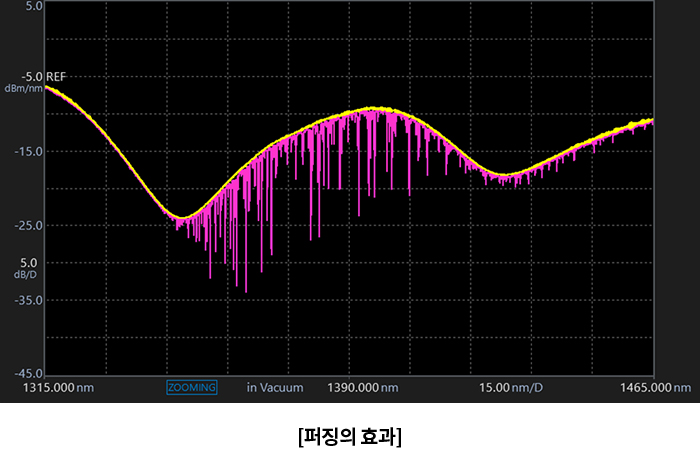

퍼지 기구
후면 전용 포트로 질소나 건조 공기를 연속 공급해 모노크로미터 내부 공기를 바꿔 줍니다. 1380nm 부근에 나타나는 수증기 흡수 스펙트럼의 영향을 줄입니다.
측정 효율을 높이는 기능

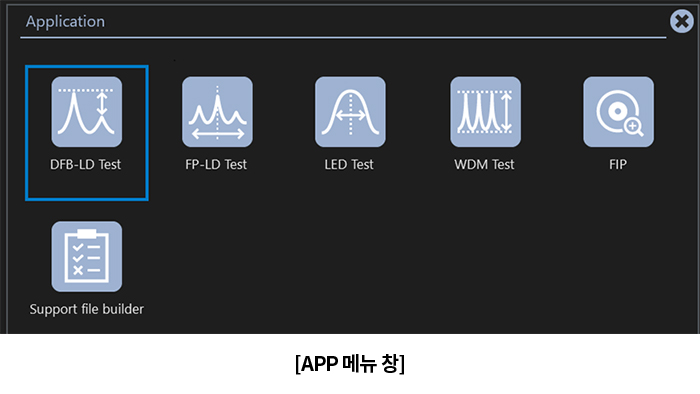

DUT 지향 테스트 앱(APP)
측정 조건 설정부터 결과 출력까지 DUT에 맞춘 화면으로 안내합니다. WDM, DFB-LD, FP-LD 테스트 같은 기본 앱이 설치되어 있으며 웹사이트에서 받은 앱을 추가할 수 있습니다.

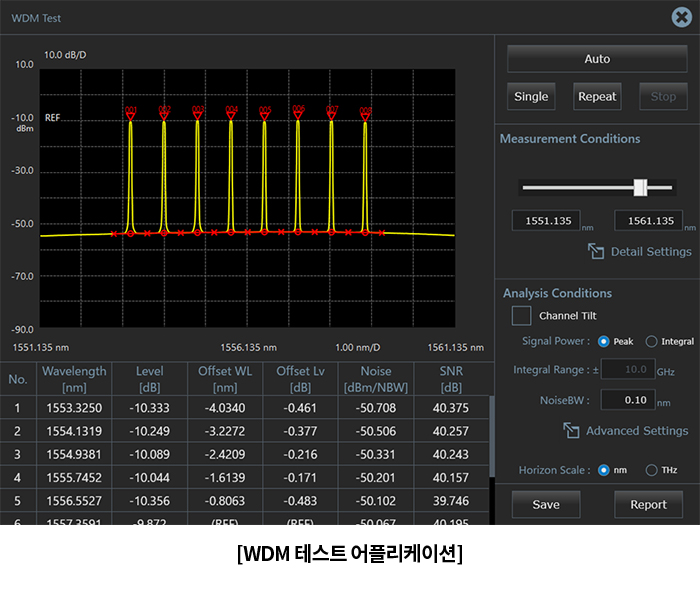

WDM 테스트
WDM 신호의 파장, 레벨, OSNR을 한 화면에서 해석합니다.

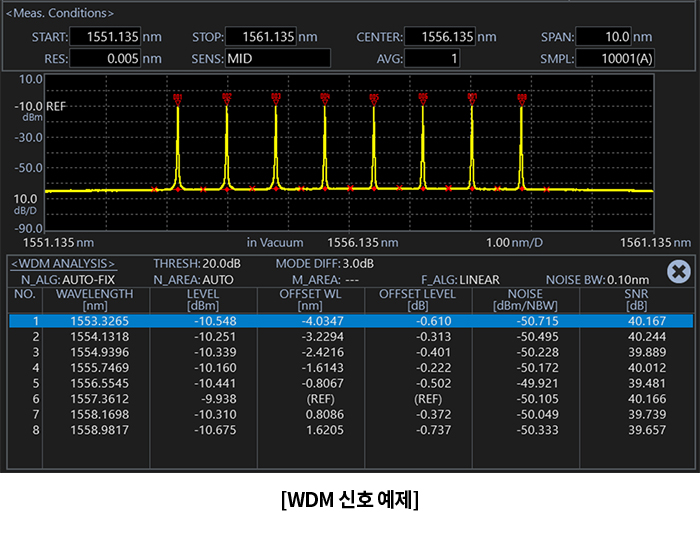

WDM 신호 예제
다채널 WDM 신호를 측정하고 채널별 해석 결과 표를 확인합니다.

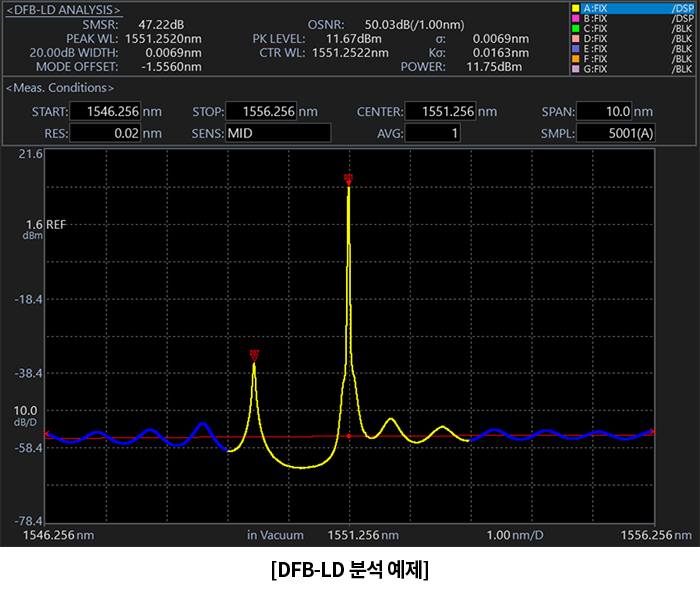

DFB-LD 분석
SMSR, 피크 파장, 스펙트럼 폭 등을 자동 분석합니다.

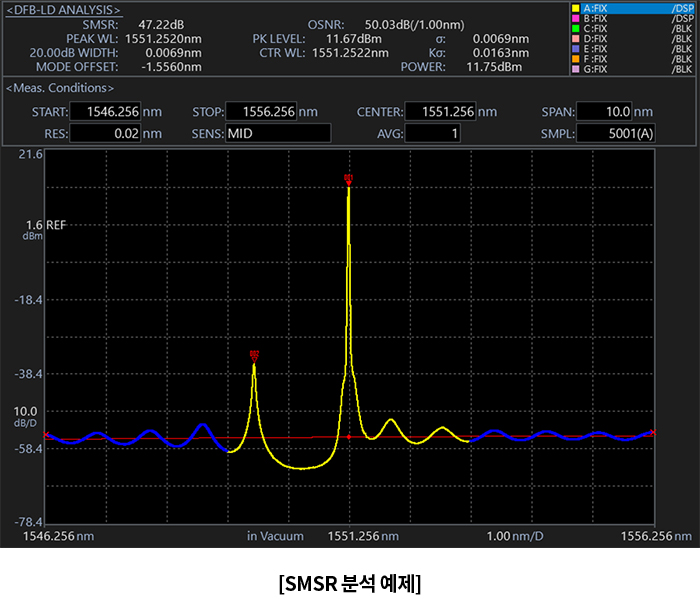

SMSR 분석
레이저의 주 모드와 부 모드 레벨 차이를 측정합니다.

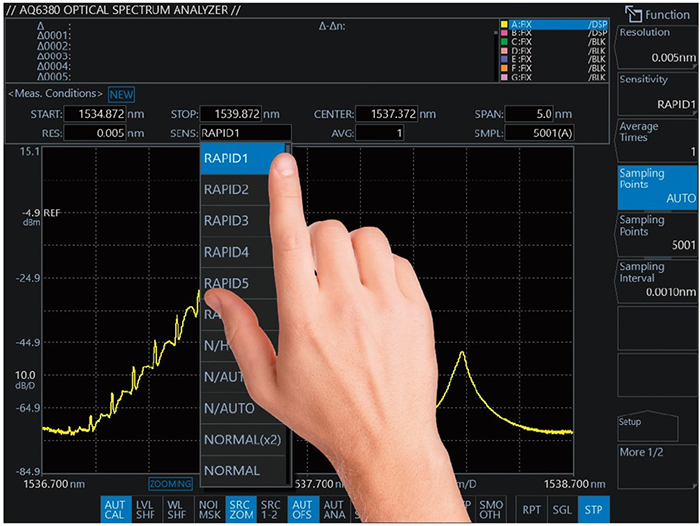

터치스크린 조작
10.4인치 멀티 터치 정전식 터치스크린으로 태블릿처럼 조건 변경, 해석, 파형 확대·이동을 합니다.

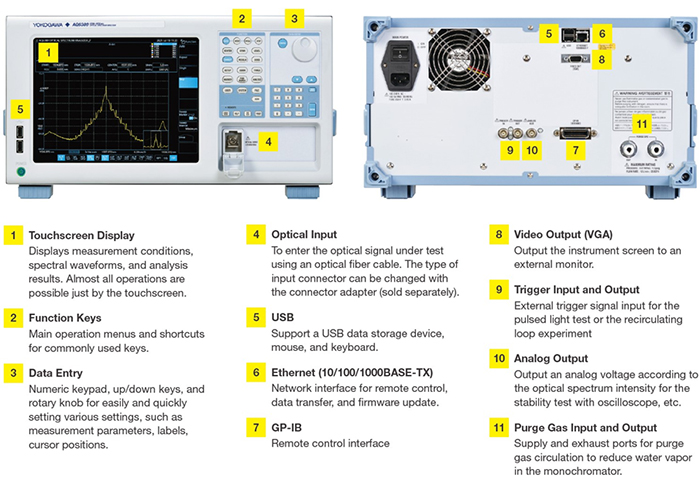

전면·후면 인터페이스
USB, 이더넷, GP-IB, VGA 출력, 트리거 입출력, 아날로그 출력, 퍼지 가스 입출력을 갖췄습니다.
PC용 소프트웨어 OSA Viewer(AQ6370 Viewer에 포함, 옵션)로 파형 표시·해석과 원격 제어, 파일 전송이 가능합니다.
주요 사양
| 파장 범위 | 1200 ~ 1650 nm |
|---|---|
| 스팬 | 0.1 ~ 450 nm, 0 nm |
| 파장 정확도 | ±0.005nm (1520~1570nm), ±0.01nm (1450~1520nm, 1570~1620nm), ±0.05nm (전 범위) |
| 파장 분해능 설정 | 0.005, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 nm 및 임의 분해능(0.01~2nm, 0.01nm 단위) |
| 레벨 감도 | -85dBm (1200~1600nm, HIGH3) / RAPID 모드 -72dBm (RAPID6) |
| 최대 입력 / 안전 입력 | +20dBm (채널당) / +25dBm (총 입력) |
| 레벨 정확도 | ±0.5dB (1310, 1550nm, -20dBm 입력) |
| 근접 다이나믹 레인지 | 분해능 0.005nm: 60dB(피크 ±0.1nm), 45dB(±0.05nm) / 분해능 0.02nm: 65dB(±0.2nm), 55dB(±0.1nm) |
| 미광 억제비 / 광 반사 감쇠량 | 80dB / 30dB |
| 광 입력 커넥터 | FC/PC 또는 SC/PC, 적용 파이버 SM(9.5/125um) |
| 측정 시간 | 0.2초 (RAPID1, 스팬 100nm, 샘플 100001점, 평균화 1회) |
| 인터페이스 | 이더넷, GP-IB, USB, VGA 출력, 아날로그 출력, 트리거 입출력 |
| 디스플레이 | 10.4인치 컬러 LCD (정전식 터치스크린, 1024 x 768) |
| 외형 / 질량 | 약 426(W) x 221(H) x 459(D)mm / 약 25kg |
| 전원 | 100~240V AC, 50/60Hz, 100VA 이하 |
| 워밍업 / 권장 교정 주기 | 최소 1시간 / 1년 |
내장 파장 기준 광원(-L1 사양)과 상세 측정 조건 주석은 카탈로그를 참고하세요.
가격 및 납기 안내 · 본체 및 옵션(광 입력 커넥터, 내장 파장 기준 광원 등) 가격은 견적으로 안내합니다. 납기는 주문생산품 약 6주입니다. 필요한 구성을 알려 주시면 견적서를 보내 드립니다.
