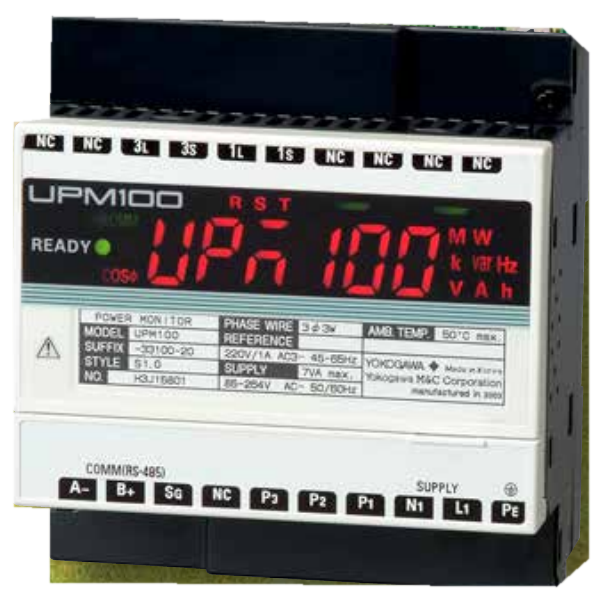

UPM100Universal Power Monitor
산업용 설비에 장착하는 소형 전력 모니터입니다. 각 상의 순시 유효·피상·무효전력, rms 전압·전류와 적산 전력량, 역률 등을 측정하며 단상 2선, 단상 3선, 3상 3선, 3상 4선 결선을 지원합니다. RS-485 통신이 기본으로 제공됩니다.
소형 본체로 다양한 전력 항목 측정
W 단위부터 MW 단위까지 폭넓은 범위의 전력을 측정합니다. 전면 패널의 키 조작으로 소수점 위치를 옮기는 6자리 표시를 지원하며, 설비 제어반에 DIN 레일이나 벽면으로 쉽게 설치합니다.
UPM100 카탈로그 · 사양서 · 사용자/통신 보기자료실에서 다운로드 ▶주요 특징
다양한 측정 항목
유효·피상·무효전력, 적산 유효·피상·회생·무효 전력량, 전압(순시·최대·최소), 전류(순시·최대), 역률, 주파수를 측정합니다. 무효전력과 역률은 옵션으로 선택합니다.
2점 적산 펄스 출력
유효 전력량과 회생 전력량(또는 무효 전력량)을 펄스로 출력하는 옵션을 제공합니다.
향상된 통신 기능
RS-485 통신을 표준으로 제공하며 MODBUS(ASCII, RTU), PC Link, UPM01 프로토콜을 지원합니다. UPM100은 920MHz 무선 통신을 옵션으로 선택할 수 있습니다(국내 사용 전용).
전력 모니터링 시스템 구성

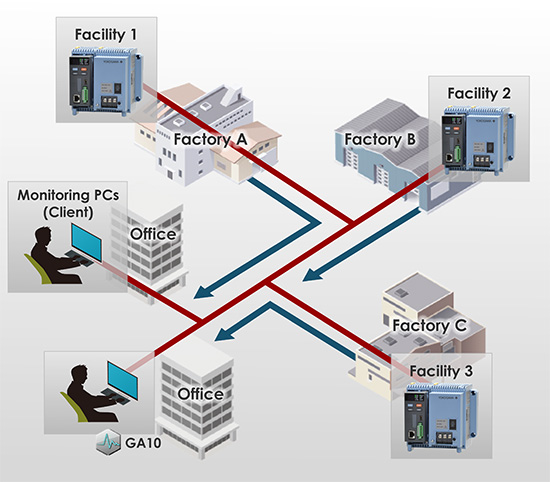

여러 사업장의 전력 데이터 통합
각 설비에 설치한 데이터 수집 장치가 전력 데이터를 모아 사무실의 모니터링 PC로 전달합니다. GA10 소프트웨어로 여러 현장의 전력 사용량을 한곳에서 확인합니다.

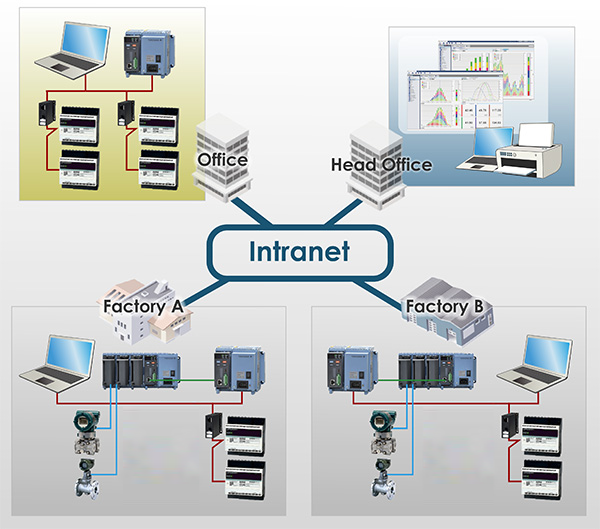

인트라넷 기반 에너지 관리
공장별 SMARTDAC+ 데이터 수집 장치와 UPM100을 RS-485로 연결하고 인트라넷을 통해 본사에서 에너지 사용 현황을 관리합니다.

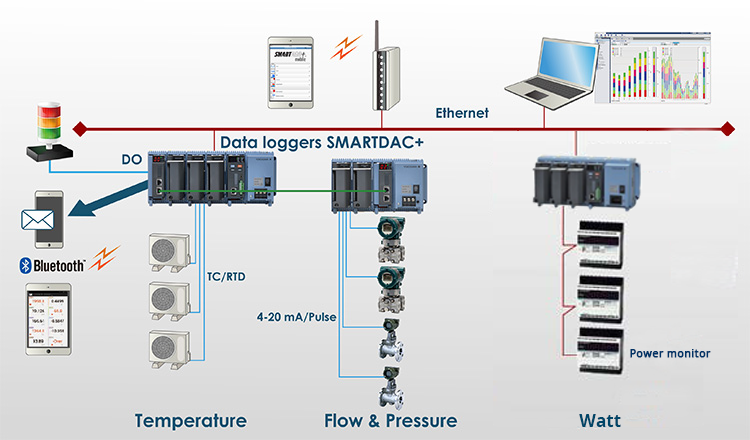

온도 · 유량 · 압력 · 전력을 한 번에
SMARTDAC+ 데이터 로거에 UPM100을 연결하면 온도, 유량, 압력과 함께 전력(Watt)을 동시에 기록하고 모니터링합니다. 전력 모니터링 패키지(SMARTDAC+ GM / UPM100)는 카탈로그를 참고하세요.
주요 사양
| 결선 방식 | 단상 2선식, 단상 3선식, 3상 3선식, 3상 4선식 |
|---|---|
| 입력 전압 | 정격 220, 440, 127, 277V AC (정격의 1.2배 연속, 1.5배 10초) |
| 입력 전류 | UPM100: 1A, 5A AC (정격의 1.2배 연속, 2배 10초, 10배 3초) |
| 정확도 | 적산 전력량: 읽기값의 ±1% (정격 입력) · 실효값: 풀스케일의 ±1.0% · 역률: 정격값의 2% |
| 펄스 출력 | 적산 펄스 2점 (유효 전력, 회생 전력 또는 무효 전력) - 옵션 |
| RS-485 통신 | PC Link, MODBUS(ASCII, RTU), UPM01 / 최대 1,200m / 19200, 9600, 2400bps / 시리얼 포트당 최대 31대 |
| 920MHz 무선 | IEEE 802.15.4g 준거, MODBUS(RTU), 직선 최대 약 1,000m(환경에 따라 다름), 19200bps, Mesh/Multi-Hop(최대 16홉) - 옵션, 국내 전용 |
| 공급 전원 | 85~264V AC, 45~65Hz |
| 소비 전력 | 최대 7VA (표시 기능 있음, 200V AC) |
| 외형 / 질량 | 106 x 100 x 60mm, 약 400g |
무선 통신 옵션은 국내(대한민국) 사용 전용입니다. 상세 사양은 카탈로그와 일반 사양서를 참고하세요.
옵션 · 액세서리 및 납기 안내 · 본체 가격은 기본 사양 기준입니다. 3상 4선식 결선, 표시 기능·펄스 출력, 무선 통신, 측정 기능(역률·무효전력 등)과 클램프 전류 트랜스포머(CTW 시리즈)는 아래 추가상품에서 선택해 함께 주문하세요. 정격 입력(전압/전류) 선택 등 상세 사양은 주문 시 문의 바랍니다. 납기는 주문생산품 약 6주입니다.
