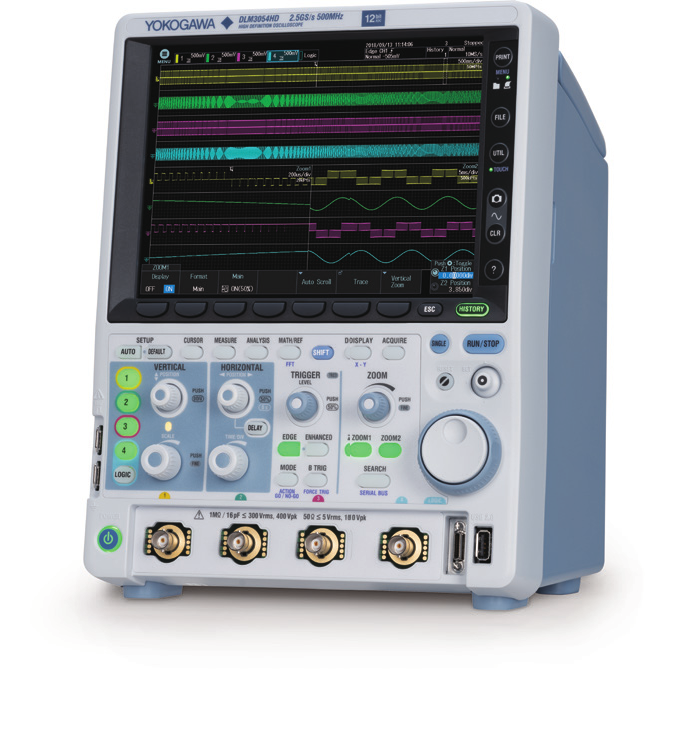

DLM3000HDDLM3034HD · DLM3054HD
12비트 고분해능, 최대 500MHz 대역, 2.5GS/s, 최대 1G 포인트 메모리를 갖춘 4채널 오실로스코프입니다. 인버터 스위칭의 링잉과 서지, 자동차 ECU 신호까지 미세한 변화를 놓치지 않고 관측합니다.
작은 변화까지 선명하게
보여주는 12비트 오실로스코프
8.4인치 XGA 터치 스크린과 세로형 디자인으로 좁은 작업대에서도 쓰기 쉽고, 요꼬가와의 오토 셋업과 풍부한 해석 기능으로 복잡한 파형을 빠르게 분석합니다.
DLM 시리즈 카탈로그 (PDF) 보기자료실에서 다운로드 ▶DLM3000HD의 강점
고분해능, 긴 메모리, 편리한 조작을 한 대에 담았습니다.
12비트 고분해능
인버터 스위칭 시 생기는 링잉 같은 미세한 변화를 정확히 관측합니다. 파형 전체를 보면서 세부 변화까지 확인하는 최적의 레인지 설정이 가능합니다.

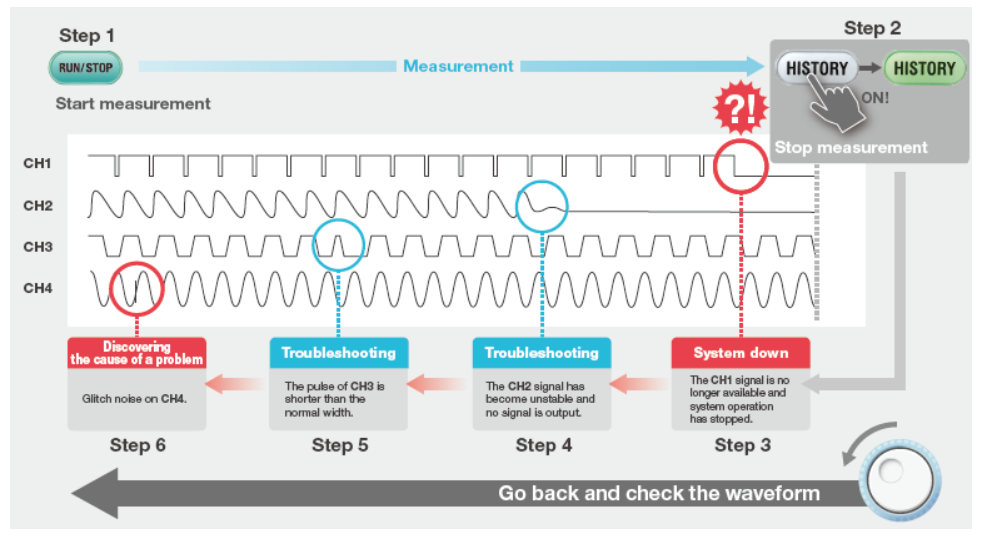

최대 20,000장 히스토리
이미 지나간 파형도 히스토리 메모리에서 다시 불러 확인합니다. 돌발 이상이 생긴 순간으로 되돌아가 원인을 찾을 수 있습니다.

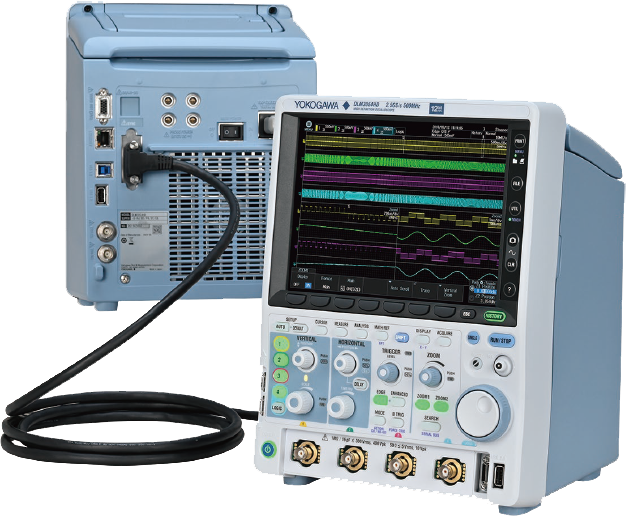

2대 동기 (DLMsync)
같은 기종 2대를 연결해 최대 8채널로 동기 측정합니다. 동기 운전은 /SY 옵션이 필요합니다.
2.5GS/s · 최대 1G 포인트
전 채널 2.5GS/s로 샘플링하고, 긴 메모리로 샘플 속도를 낮추지 않고 오래 측정합니다. (1G 포인트 기준 2.5GS/s에서 0.4초, 250MS/s에서 4초)
터치 스크린 조작
핀치로 확대하고 손가락으로 영역을 지정해 줌 하는 등 터치로 파형을 직관적으로 조작합니다. 터치는 비활성화할 수 있습니다.
A4 용지 2/3 크기
가로 약 226mm, 약 4.2kg의 세로형 본체로 설치 공간이 작고 들고 다니기 쉽습니다.
화면 표시와 파형 탐색
여러 표시 방식과 검색 기능으로 원하는 파형을 빠르게 찾습니다.

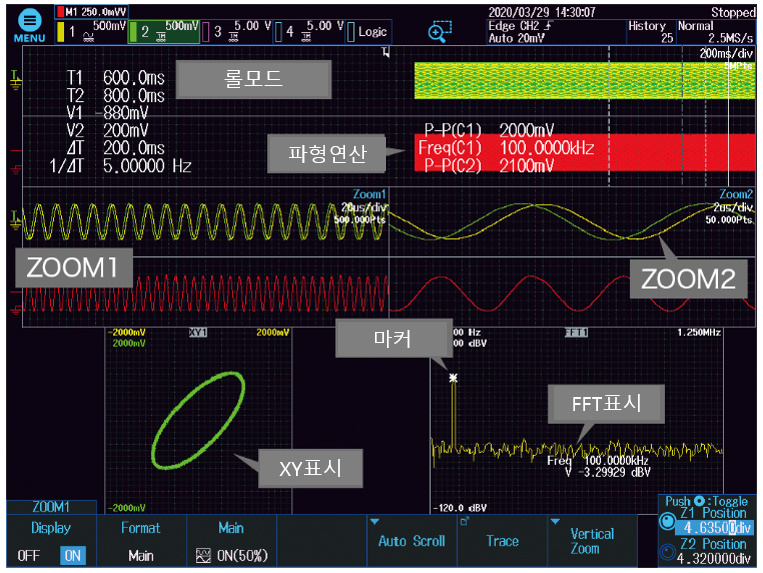

다양한 표시 방식
줌 2개, 파형 연산, X-Y 표시, FFT 표시를 한 화면에 함께 표시해 디버그에 유용합니다.

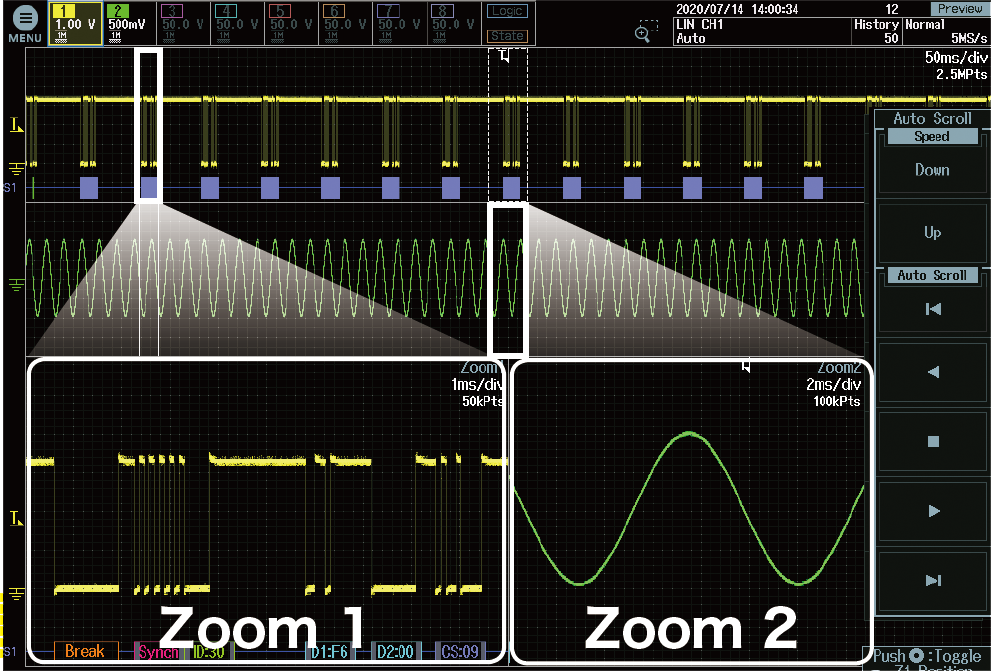

2개 영역 동시 줌
원인과 결과처럼 시간이 떨어진 두 파형 구간을 한 화면에서 동시에 확대해 비교합니다.

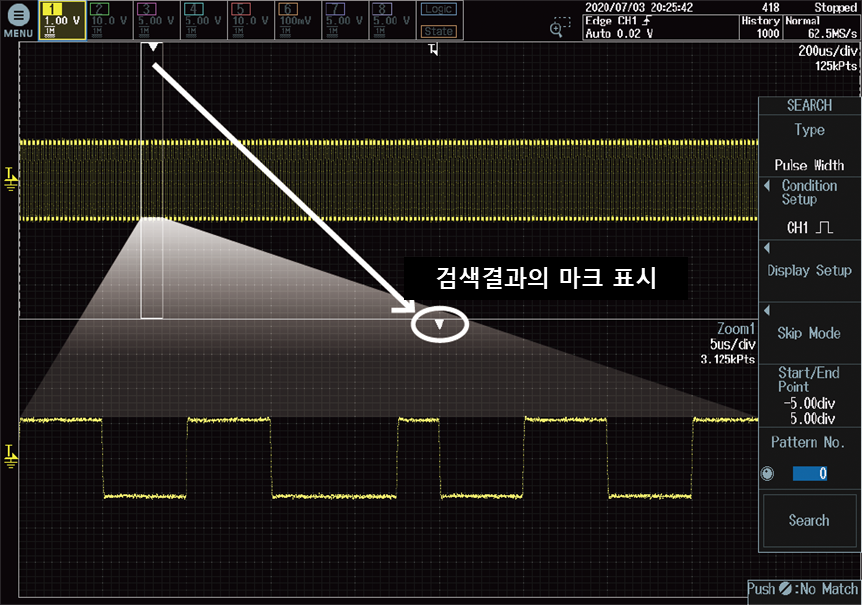

줌 검색 기능
롱 메모리 파형에서 엣지, 펄스 폭, 패턴, 상태 등 조건으로 검색하고 검색 위치를 화면에 표시합니다.

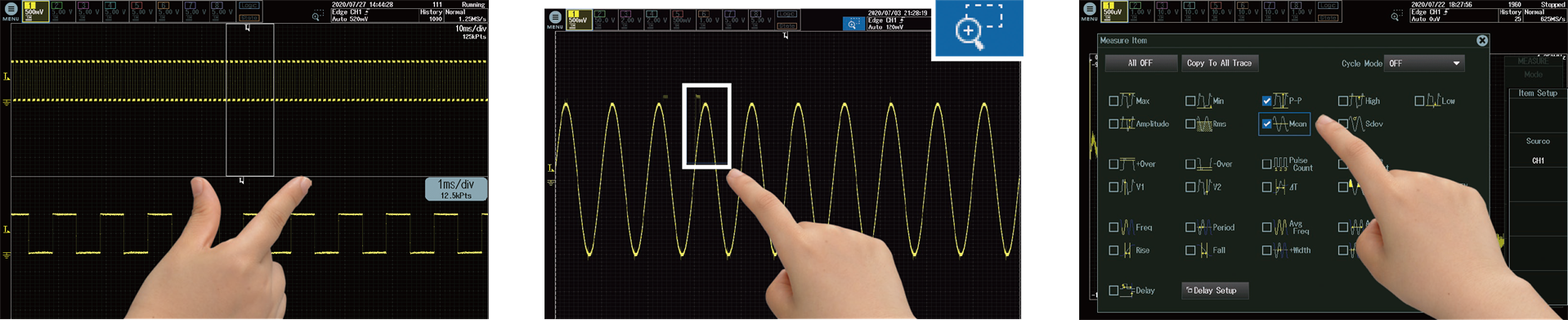

직관적인 터치 조작
파형 위치와 스케일 변경, 커서 이동, 사각형 영역 줌을 손가락으로 간단히 합니다.
트리거 · 필터
엣지, 엔핸스드, B 트리거 등 풍부한 트리거와 채널마다 설정하는 대역 제한(최대 8kHz까지)을 지원합니다.
하이브리드 채널과 자동 측정

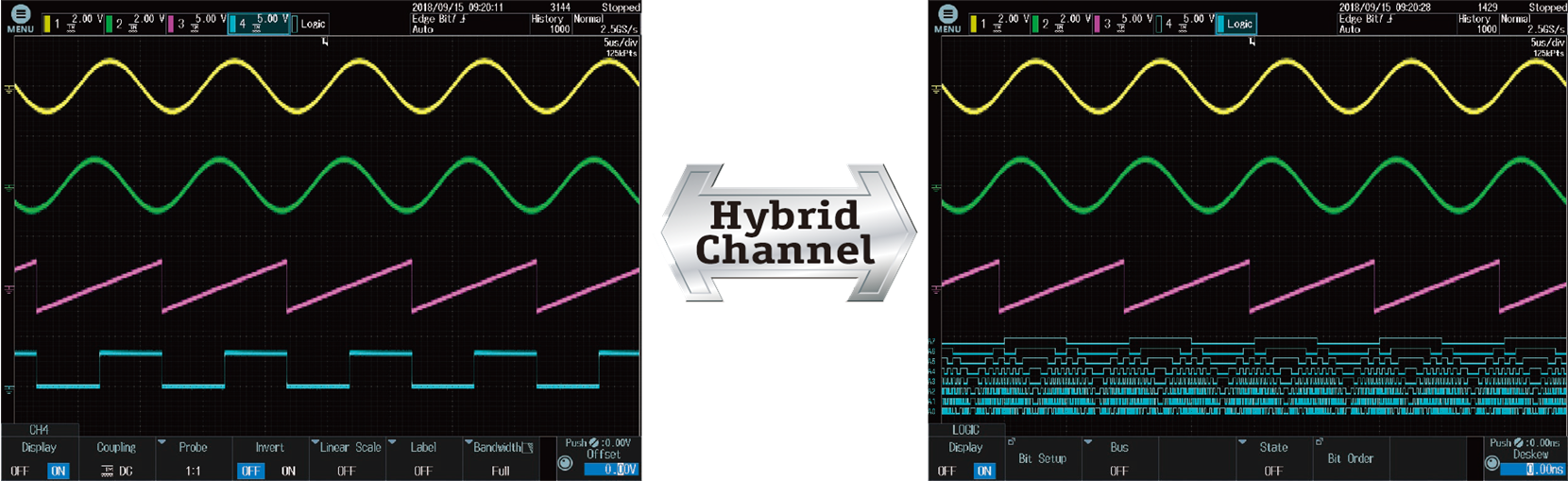

아날로그 4채널 ↔ 3채널 + 로직 8비트
CH4의 아날로그 입력을 로직 8비트로 전환해 MSO로 사용합니다. 데이터·제어 신호 관측, 트리거 소스, I2C·SPI 같은 시리얼 버스 해석에 쓸 수 있습니다. (로직 프로브 701988/701989 별도 판매, /LN 모델은 로직 입력 없음)

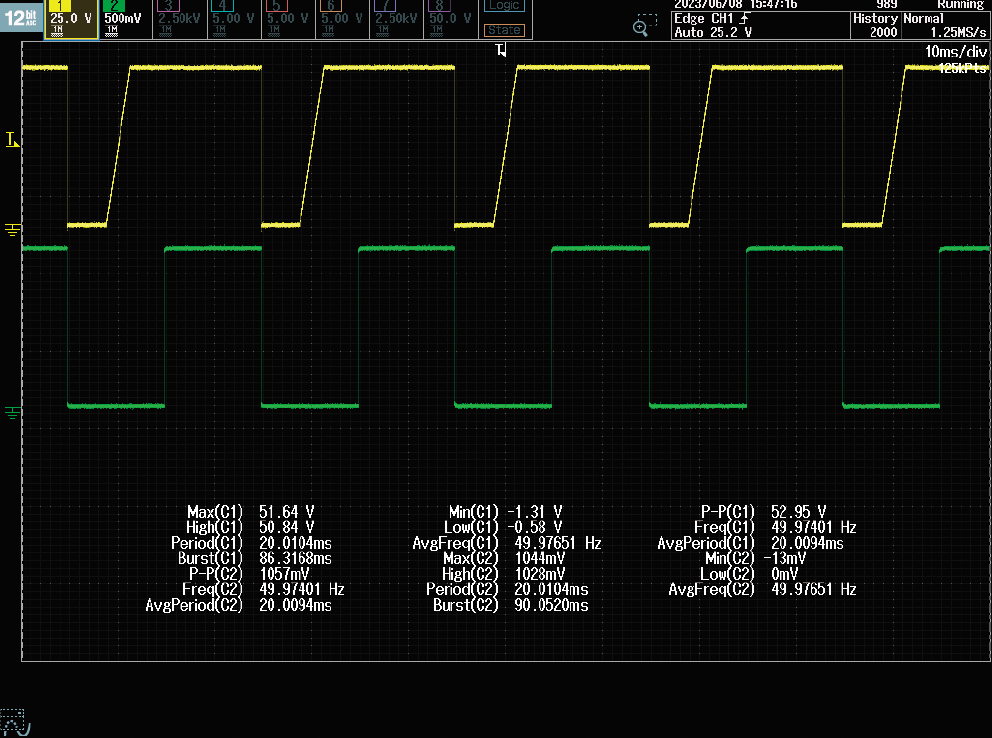

파형 파라미터 자동 측정
29종 파형 파라미터를 최대 120개까지 동시에 자동 측정하고 평균·최대·최소·표준 편차 통계를 표시합니다.

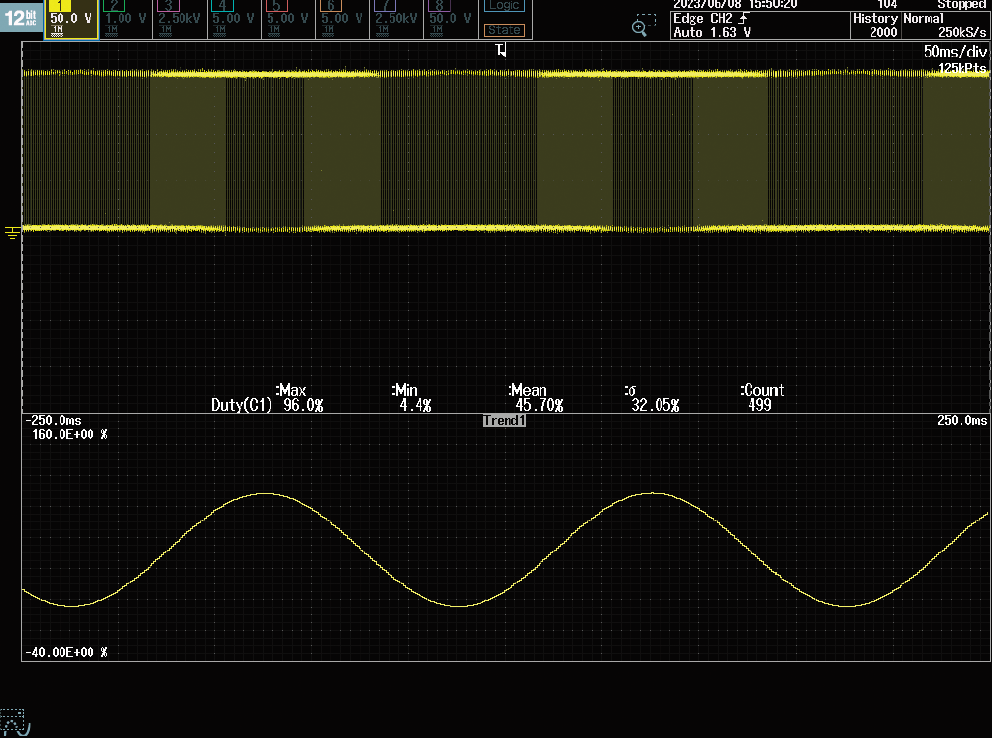

트렌드 표시
한 화면의 파형을 사이클별로 나눠 파라미터 변화를 트렌드로 보여 주기적 변동을 확인합니다.

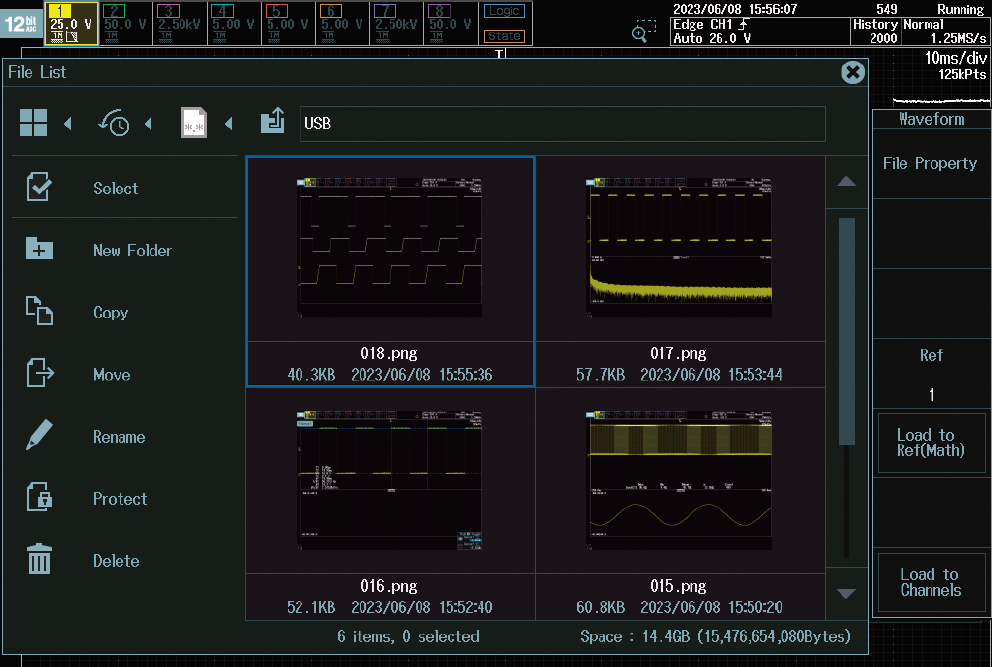

썸네일 파일 목록
저장한 파형과 화면 이미지를 썸네일로 확인하고 USB 메모리 등으로 옮깁니다. USB 3.0과 기가비트 이더넷을 지원합니다.
시리얼 버스 해석 · 전원 해석 · GO/NO-GO
옵션으로 자동차, 산업 통신 버스와 전원 회로까지 해석합니다.

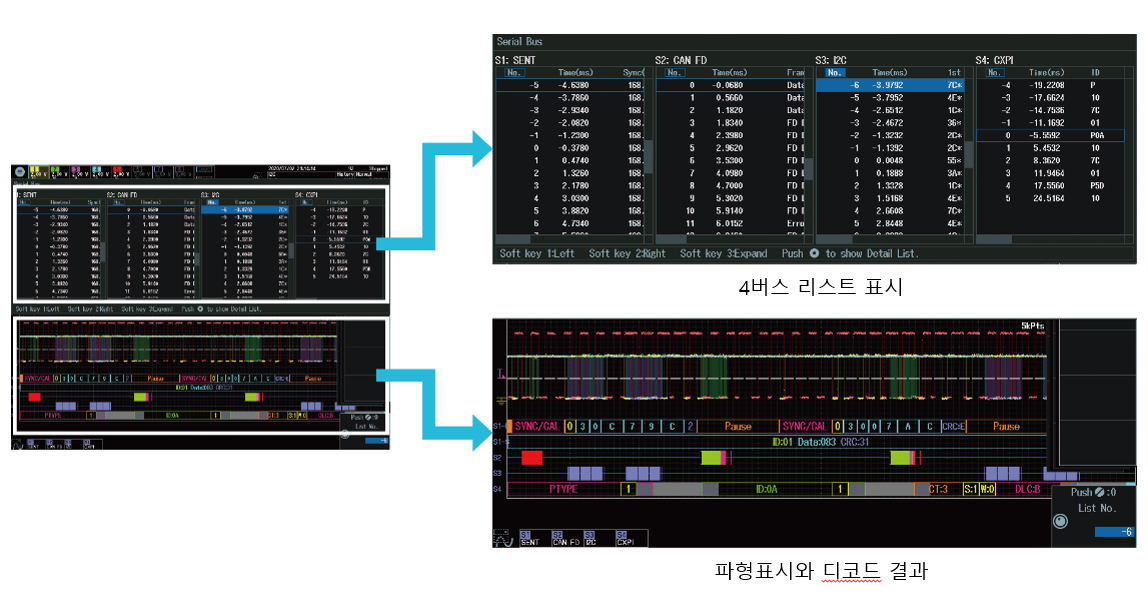

시리얼 버스 트리거 · 해석
UART, I2C, SPI(/F1), CAN, CAN FD, LIN(/F2), FlexRay(/F3), SENT(/F4), CXPI(/F5), PSI5(/F6)를 트리거하고 디코드합니다.

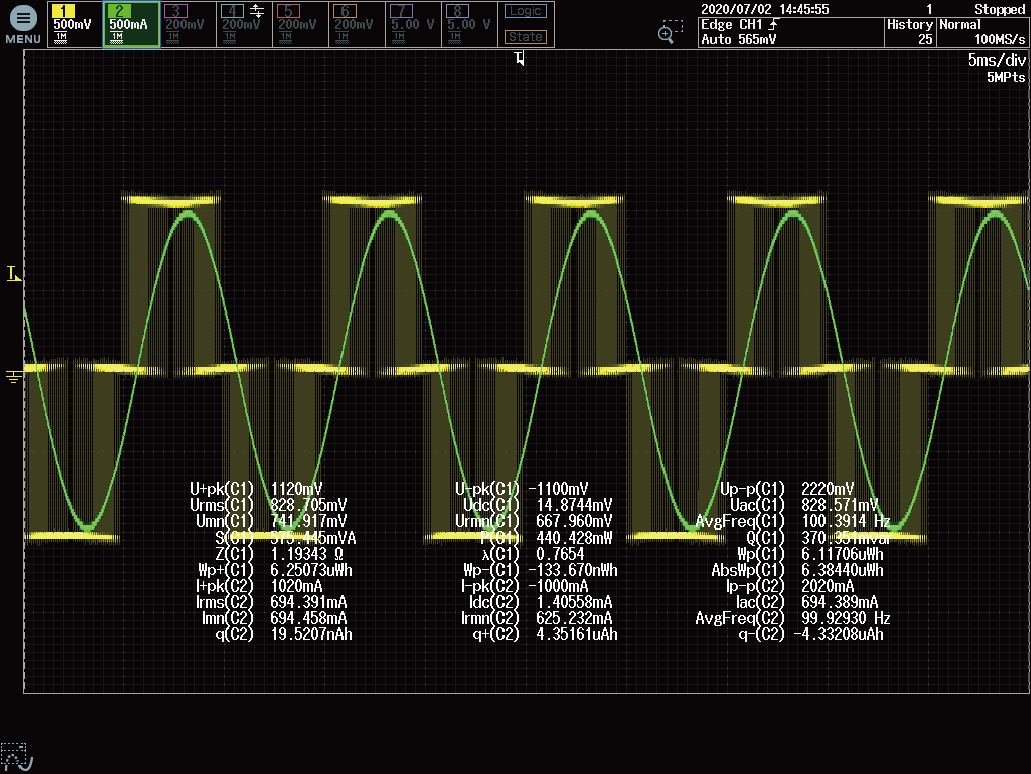

전원 해석 (/G3, /GA)
스위칭 손실 해석 등 전원 회로 평가 기능을 추가하고, 고전압 대응 액세서리도 선택할 수 있습니다.

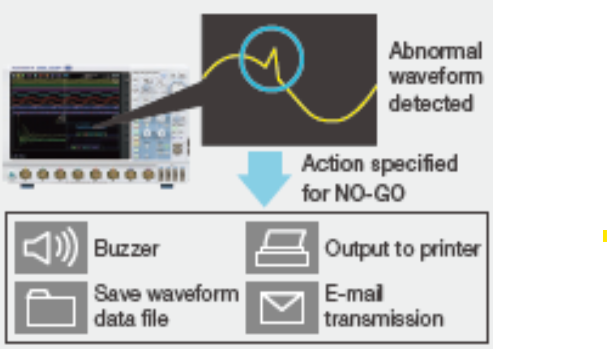

GO/NO-GO 판정
이상 파형을 검출하면 부저, 파형 저장, 프린터 출력, 메일 전송 등을 자동 실행합니다. (/C1 옵션의 GO/NO-GO 단자)
모델 구성
| 모델 | 대역 (-3dB) | 채널 | 로직 입력 |
|---|---|---|---|
| DLM3034HD | 350MHz | 아날로그 4ch | CH4를 로직 8비트로 전환 가능 (아날로그 3ch + 로직 8bit) |
| DLM3034HD/LN | 350MHz | 아날로그 4ch | 없음 (전환 로직 입력 제외 모델) |
| DLM3054HD | 500MHz | 아날로그 4ch | CH4를 로직 8비트로 전환 가능 (아날로그 3ch + 로직 8bit) |
| DLM3054HD/LN | 500MHz | 아날로그 4ch | 없음 (전환 로직 입력 제외 모델) |
전원 코드 VDE 규격(-F), 한국어 메뉴·패널(-HK) 기준입니다. 로직 프로브는 별도 판매입니다.
주요 사양
| 주파수 대역 (-3dB) | DLM3034HD 350MHz, DLM3054HD 500MHz |
|---|---|
| 수직축 분해능 | 12비트 (400 LSB/div), 고분해능 모드 최대 16비트 |
| 최대 샘플 속도 | 실시간 2.5GS/s, 반복 샘플링 250GS/s |
| 기록 길이 | 표준 반복 12.5M / 단발 50M(홀수 채널만 125M) 포인트, /M1 25M·125M·250M, /M2 50M·250M·500M, /M3 125M·500M·1G 포인트 (택일) |
| 히스토리 | 최대 20,000장 |
| 입력 결합 · 임피던스 | AC 1MΩ, DC 1MΩ, DC 50Ω (1MΩ 약 16pF) |
| 감도 설정 | 1MΩ 500μV/div ~ 10V/div, 50Ω 500μV/div ~ 1V/div |
| 최대 입력 전압 | 1MΩ 300Vrms / 400Vpeak, 50Ω 5Vrms / 10Vpeak |
| 시간축 설정 | 1ns/div ~ 500s/div |
| 대역 제한 | FULL, 200MHz, 100MHz, 20MHz, 10MHz, 5MHz, 2MHz ... 8kHz (채널별) |
| 디스플레이 | 8.4인치 XGA 컬러 정전식 터치 패널 |
| 인터페이스 | USB 3.0(PC 연결), 기가비트 이더넷, USB 주변기기 단자, RGB 출력, (옵션) GP-IB, DLMsync |
| 내장 스토리지 | 표준 약 300MB, /C8 옵션 약 60GB |
| IEEE1588 | 슬레이브 표준, 마스터 /CY 옵션 |
| 전원 | 100~120V / 220~240V AC (자동 전환), 50/60Hz, 최대 180VA |
| 외형 · 중량 | 226(W) × 293(H) × 193(D) mm, 약 4.2kg (옵션 제외) |
| 사용 온도 | 5 ~ 40°C |
상세 사양과 프로브·액세서리는 카탈로그를 참고하세요.
옵션 및 납기 안내 · 메모리 확장(/M1·/M2·/M3), 연산·전원 해석(/G2·/G3·/GA)은 각각 하나만 선택할 수 있습니다. 옵션은 아래 추가상품에서 선택해 함께 주문하세요. 프로브는 별도 판매입니다. 납기는 주문생산품 약 6주입니다.
