KEYSIGHT · INFINIIMAX PROBE

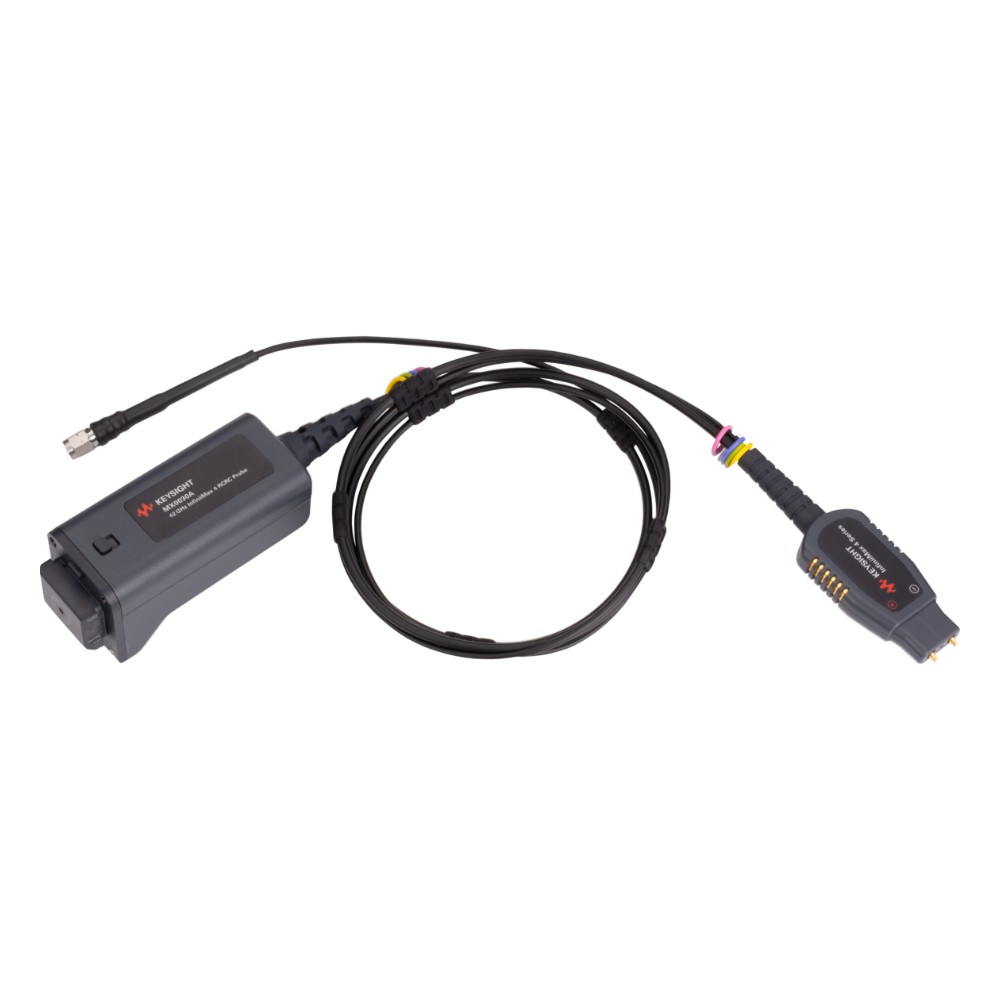

키사이트 MX0030A InfiniiMax 프로브 앰프
InfiniiMax 4 시리즈 · 키사이트 오실로스코프 프로브
MX0030A는 42 GHz 대역폭의 InfiniiMax 4 RCRC 프로브 앰프로, 초저부하 FPC 솔더인 프로브 헤드와 함께 차세대 초고속 신호를 높은 충실도로 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 MX0040A 헤드 커넥터와 MX0041A/MX0042A 솔더인 헤드(또는 MX0045A 어댑터와 InfiniiMax III 헤드)를 함께 주문해야 합니다.
42 GHz 대역폭 | 2.5 Vpp (±1.25 V) 입력 다이내믹 레인지 | Cdiff 30 fF / Cse 40 fF 입력 커패시턴스 (MX0041A/42A 헤드) | AutoProbe III 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 116,127,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 105,570,000원 |
| 납기 | 주문생산품 4주 |
InfiniiMax 4 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| MX0030A (이 상품) | 42 GHz | 2.5 Vpp (±1.25 V) | 116,127,000원 |
| MX0031A | 52 GHz | 2.5 Vpp (±1.25 V) | 147,433,000원 |
| MX0032A | 52 GHz | 2.5 Vpp (±1.25 V) | 154,411,000원 |
MX0030A의 특징
01 | 42 GHz 대역폭의 InfiniiMax 4 RCRC 프로브 앰프, 키사이트 InP IC 공정 적용 |
02 | MX0040A 커넥터와 FPC 솔더인 헤드(MX0041A 52 GHz·MX0042A 42 GHz)로 구성되는 모듈형 프로브 헤드 시스템 |
03 | Cdiff 30 fF / Cse 40 fF의 초저부하 솔더인 헤드 |
04 | 앰프별 고유 S-파라미터를 내장해 정밀한 응답 보정 |
05 | MX0045A 어댑터로 N5445A 브라우저·N5439A ZIF·N5444A SMA 등 InfiniiMax III/III+ 헤드 사용 가능 |
06 | PCIe 및 400G/800G 등 차세대 고속 신호 측정 대응 |
07 | AutoProbe III 인터페이스로 Infiniium UXR 1.85 mm/1 mm 모델에 직접 연결 |
주요 사양
| 대역폭 | 42 GHz (MX0041A 헤드 조합 보증) |
| 헤드 입력 커패시턴스 | MX0041A·MX0042A Cdiff 30 fF / Cse 40 fF, N5445A Cdiff 35 fF / Cse 50 fF, N5440A·N5439A Cdiff 32 fF / Cse 44 fF |
| DC 입력 저항 | Rdiff 103.1 kΩ ±2%, Rse 51.55 kΩ ±2% (MX0041A 헤드), Rcm 25 kΩ ±2% |
| 입력 저항 (10 kHz 초과) | Rdiff 1 kΩ, Rse 500 Ω, Rcm 250 Ω (450 Ω 헤드) |
| 입력 전압 범위 | 1.6 Vpp, ±0.8 V (HD2·3 < −38 dBc), 2.5 Vpp, ±1.25 V (HD2·3 < −34 dBc) |
| 입력 공통 모드 범위 | ±2 VDC (DC ~ 250 Hz), ±1.25 V (250 Hz 초과) |
| DC 감쇠비 | 6:1 |
| 오프셋 범위 | ±16 V (싱글엔드 측정 시) |
| 입력 환산 노이즈 | 23.9 nV/√Hz |
| 최대 입력 전압 | 18 Vpeak (메인 절연) |
| N5444A SMA 헤드 사용 시 | 55 Ω → Vterm 종단, 최대 입력 전력 125 mW (입력당), 최대 8 Vpeak |
| 인터페이스 / 권장 오실로스코프 | AutoProbe III / Infiniium UXR 1.85 mm·1 mm 모델 |
| 구성 | 프로브 앰프 단품 (MX0040A 커넥터·프로브 헤드 별도 주문) |
※ 사양은 키사이트 자료(5990-5653) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N2787A 3D 프로브 포지셔너 |
| N5445A InfiniiMax III 차동 브라우저 프로브 헤드, 30 GHz (LED 조명) |
| N5439A InfiniiMax III ZIF 프로브 헤드, 28 GHz (ZIF 팁 별도) |
| N2838A InfiniiMax III PC 보드 ZIF 팁 450 Ω (5개 세트), 25 GHz |
| N5440A InfiniiMax III 세라믹 ZIF 팁 450 Ω (5개 세트), 28 GHz |
| N5444A InfiniiMax III 2.92 mm/3.5 mm/SMA 프로브 헤드, 30 GHz |
| N2848A InfiniiMax III QuickTip 프로브 헤드, 16 GHz |
| MX0109A InfiniiMax III 극한 온도 솔더인 프로브 헤드, 26 GHz (−55 ~ +150 °C) |
| MX0040A InfiniiMax 4 프로브 헤드 커넥터 (MX0041A/MX0042A 연결 시 필수) |
| MX0041A-001 InfiniiMax 4 차동 솔더인 프로브 헤드 52 GHz (40 mm), 5개 팩 |
| MX0041A-002 InfiniiMax 4 차동 솔더인 프로브 헤드 52 GHz (40 mm), 25개 팩 |
| MX0042A-001 InfiniiMax 4 차동 솔더인 프로브 헤드 42 GHz (60 mm), 5개 팩 |
| MX0042A-002 InfiniiMax 4 차동 솔더인 프로브 헤드 42 GHz (60 mm), 25개 팩 |
| MX0045A InfiniiMax 4 → InfiniiMax III/III+ 프로브 헤드 어댑터 |
| MX0046A InfiniiMax 4 마운팅 크래들 (커넥터 위치 고정용) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
