KEYSIGHT · INFINIIMAX PROBE

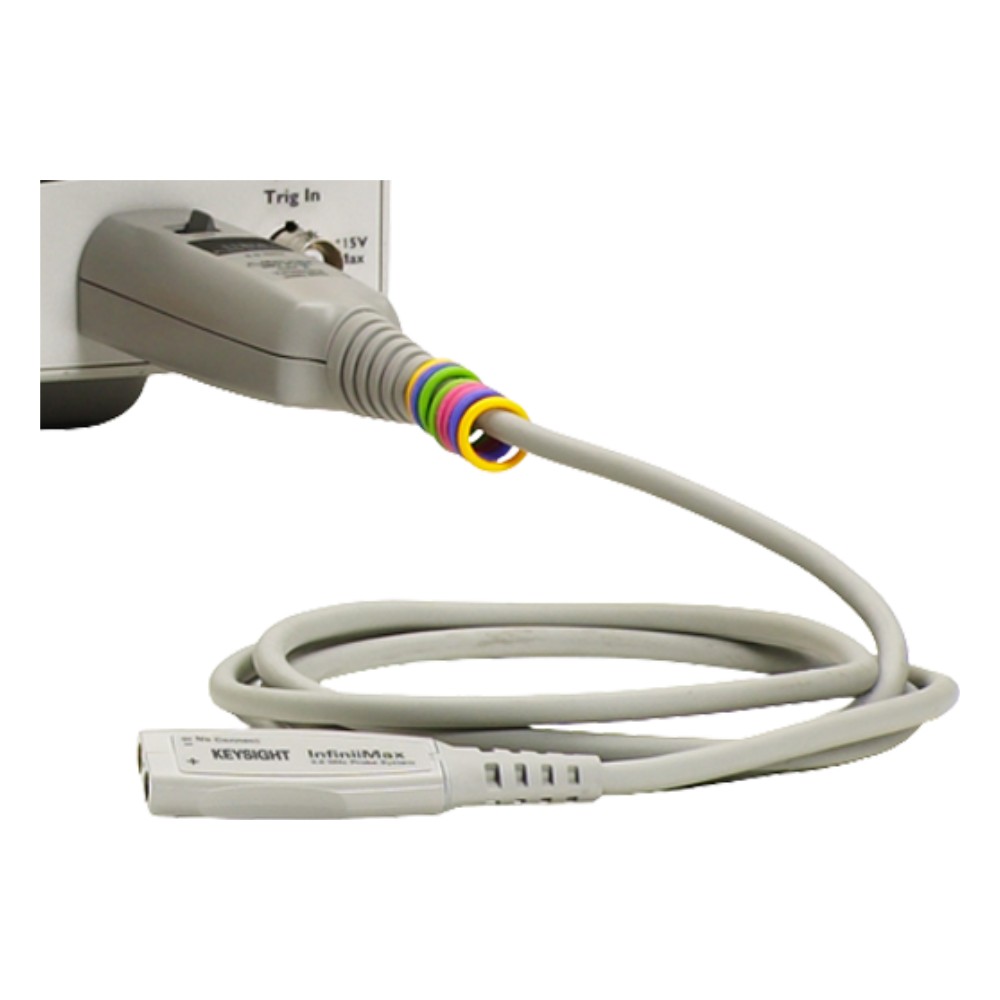

키사이트 1131B InfiniiMax 프로브 앰프
InfiniiMax I 시리즈 · 키사이트 오실로스코프 프로브
1131B는 3.5 GHz 대역폭의 InfiniiMax I 차동 프로브 앰프로, 낮은 입력 커패시턴스와 평탄한 주파수 응답으로 고속 차동·싱글엔드 신호를 정확하게 측정합니다. 프로브 헤드 없이 앰프만 공급되므로 브라우저·솔더인·소켓형 헤드 또는 커넥티비티 키트를 1개 이상 함께 주문해야 합니다.
3.5 GHz 대역폭 | ±2.5 V (5 Vpp) 입력 다이내믹 레인지 | 100 ps 상승/하강 시간 (10 ~ 90%) | AutoProbe I 인터페이스 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 15,974,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 14,521,818원 |
| 납기 | 주문생산품 3주 |
InfiniiMax I 시리즈 모델 비교
| 모델 | 대역폭 | 입력 다이내믹 레인지 | 판매가 |
|---|---|---|---|
| 1130B | 1.5 GHz | ±2.5 V (5 Vpp) | 13,155,000원 |
| 1131B (이 상품) | 3.5 GHz | ±2.5 V (5 Vpp) | 15,974,000원 |
| 1132B | 5 GHz | ±2.5 V (5 Vpp) | 19,851,000원 |
| 1134B | 7 GHz | ±2.5 V (5 Vpp) | 24,019,000원 |
1131B의 특징
01 | 프로브 대역폭 3.5 GHz, 차동·싱글엔드 측정을 하나의 앰프로 지원 |
02 | Cdiff 0.27 pF / Cse 0.44 pF의 낮은 입력 커패시턴스로 회로 부하 최소화 |
03 | 특허받은 저항형 프로브 팁 기술로 우수한 신호 충실도 |
04 | ±2.5 V 다이내믹 레인지와 ±12 V 오프셋 범위 |
05 | 브라우저·솔더인·소켓형·ZIF·QuickTip 등 다양한 InfiniiMax RC 프로브 헤드와 호환 (별도 구매) |
06 | AutoProbe I 인터페이스로 InfiniiVision·Infiniium 오실로스코프에 직접 연결, UXR·V·Z·Q·90000X는 N5442A 어댑터로 사용 |
07 | 기존 A 모델(1130A ~ 1134A)과 폼·핏·기능·성능이 100% 호환되는 RoHS 버전 |
주요 사양
| 프로브 대역폭 | 3.5 GHz |
| 상승/하강 시간 (10 ~ 90%) | 100 ps |
| 시스템 대역폭 (−3 dB) | DSO/DSA90254A, DSO/MSO9254A 사용 시 2.5 GHz |
| 입력 커패시턴스 | Cdiff 0.27 pF, Cse 0.44 pF (Cm 0.1 pF, Cg 0.34 pF, 솔더인 차동 헤드 기준) |
| 입력 저항 | 차동 50 kΩ ±2%, 싱글엔드 25 kΩ ±2% |
| 입력 다이내믹 레인지 | ±2.5 V |
| 입력 공통 모드 범위 | ±6.75 V (DC ~ 100 Hz), ±1.25 V (100 Hz 초과) |
| 최대 신호 슬루율 | 싱글엔드 18 V/ns, 차동 30 V/ns |
| DC 감쇠비 | 10:1 (교정 전 ±3%, 오실로스코프 교정 후 ±1%) |
| 오프셋 범위 | ±12.0 V (싱글엔드 측정 시) |
| 입력 환산 노이즈 | 3.0 mVrms |
| 전파 지연 | 약 6 ns (디스큐 가능) |
| 최대 입력 전압 / ESD 내성 | 30 Vpeak (메인 절연) / 8 kV 초과 (100 pF, 300 Ω HBM) |
| 동작 온도 (앰프) | 5 ~ 40 °C |
| 인터페이스 / 호환 오실로스코프 | AutoProbe I / InfiniiVision 3000A·3000T·4000·6000 X, Infiniium MXR·EXR·S·9000·90000A, UXR(3.5 mm)·V·Z·Q·90000X (N5442A 어댑터 필요) |
| 구성 | 프로브 앰프 단품 (프로브 헤드·커넥티비티 키트 별도 주문) |
※ 사양은 키사이트 자료(5968-7141) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| E2655C 프로브 디스큐·성능 검증 키트 |
| N2787A 3D 프로브 포지셔너 |
| N5381B InfiniiMax 차동 솔더인 프로브 헤드 및 액세서리 (12 GHz) |
| N5425B InfiniiMax 차동 ZIF 프로브 헤드 (18 GHz) |
| N5426A InfiniiMax ZIF 팁 (10개) |
| E2676B InfiniiMax 싱글엔드 브라우저 프로브 헤드 (6 GHz) |
| E2669B InfiniiMax I 차동/싱글엔드 측정용 커넥티비티 키트 (차동 브라우저 1, 솔더인 차동 헤드 4, 소켓 차동 헤드 2) |
| E2668B InfiniiMax I 싱글엔드 측정용 커넥티비티 키트 (싱글엔드 브라우저·솔더인·소켓 헤드 포함) |
| E2675B 차동 브라우저 프로브 헤드, 6 GHz (교체 팁 20개·핸들 포함) |
| E2677B 차동 솔더인 프로브 헤드, 12 GHz (댐핑 저항 포함) |
| E2678B 차동/싱글엔드 소켓형 프로브 헤드, 12 GHz |
| E2679B 싱글엔드 솔더인 프로브 헤드, 6 GHz |
| N2851A QuickTip 프로브 헤드 (InfiniiMax I/II용), 13 GHz |
| N2849A QuickTip 교체 팁 |
| MX0100A-001 마이크로 프로브 헤드 5개 세트, 25 GHz (InfiniiMode 지원, −55 ~ +150 °C) |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 3주)
