KEYSIGHT · ISOLATED DIFFERENTIAL PROBE

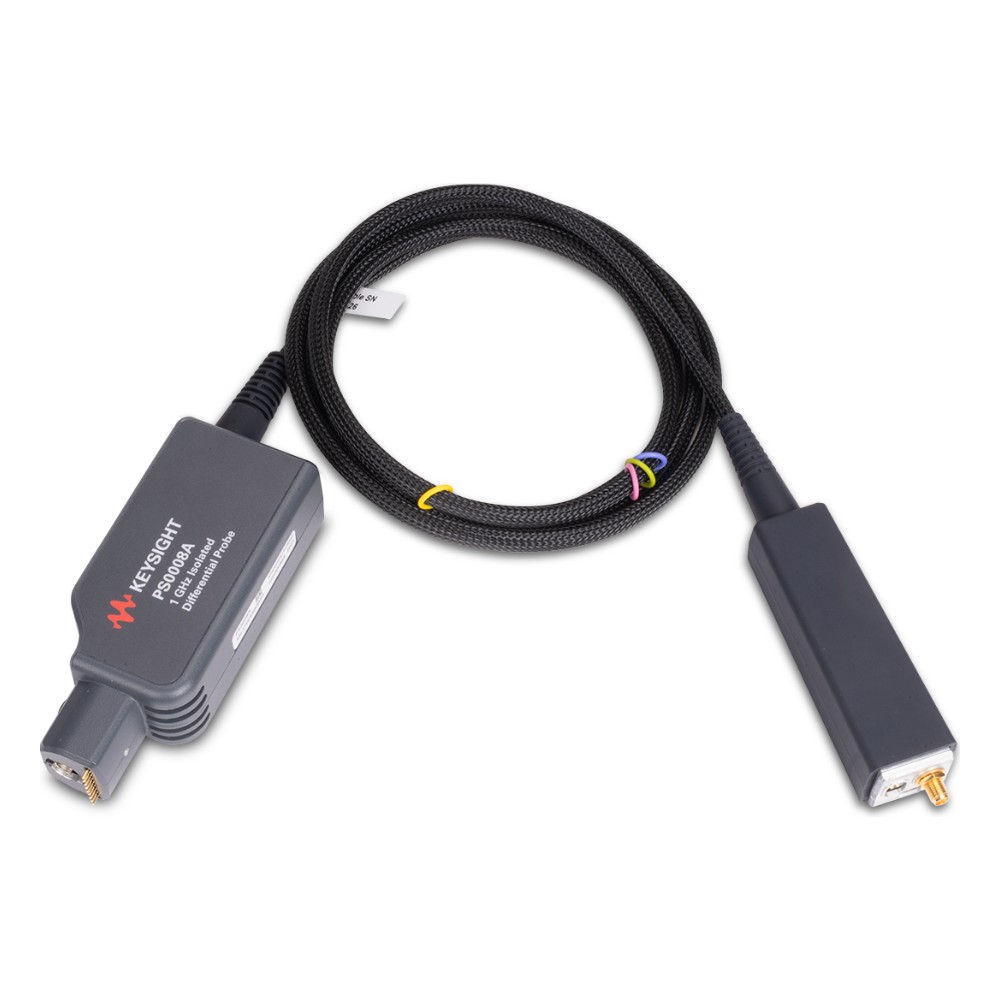

키사이트 PS0004A 광절연 차동 프로브
PS0004A 시리즈 · 키사이트 오실로스코프 프로브
PS0004A는 대역폭 350 MHz, 2 m 광섬유 케이블의 광절연(갈바닉 절연) 차동 프로브로, DUT를 오실로스코프와 대지 접지에서 분리해 GaN·SiC 고속 스위칭 소자, 하프/풀 브리지, EV 파워트레인, 태양광 인버터 등 고동상 환경을 안전하고 정확하게 측정합니다. 교체형 PS00xxA 프로브 팁(별매, ±10 ~ ±2,500 V)을 조합해 사용하며, 최대 ±60,000 V 동상 전압 범위와 DC 180 dB 이상의 CMRR을 제공합니다.
350 MHz 대역폭 | ±10 ~ ±2,500 V 최대 차동 측정 전압 (프로브 팁에 따라 다름) | ±60,000 V 최대 동상 전압 범위 | > 180 dB (DC) CMRR |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 20,531,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 18,664,545원 |
| 납기 | 주문생산품 4주 |
PS0004A 시리즈 모델 비교
| 모델 | 대역폭 | 최대 차동 측정 전압 (프로브 팁에 따라 다름) | 판매가 |
|---|---|---|---|
| PS0004A (이 상품) | 350 MHz | ±10 ~ ±2,500 V | 20,531,000원 |
| PS0006A | 700 MHz | ±10 ~ ±2,500 V | 37,888,000원 |
| PS0008A | 1 GHz | ±10 ~ ±2,500 V | 55,398,000원 |
PS0004A의 특징
01 | 대역폭 350 MHz, 광섬유 번들 케이블로 오실로스코프와 DUT를 갈바닉 절연 |
02 | 최대 ±60,000 V 동상 전압 범위, DC CMRR 180 dB 이상의 높은 동상 제거 |
03 | 교체형 프로브 팁(별매)으로 ±10 V ~ ±2,500 V 차동 측정 범위 선택 |
04 | MMCX, 100 mil·200 mil 피치 스퀘어 핀 소켓 등 팁 커넥터 선택 |
05 | 높은 오프셋(최대 ±2,500 V)과 넓은 차동 전압 범위로 고속 스위칭 신호·과도 현상 측정 |
06 | GaN·SiC 전력 반도체, 인버터·모터 드라이브, EV 파워트레인·BMS, 태양광 인버터 측정에 적합 |
07 | AutoProbe 1 인터페이스, 핸즈프리용 바이포드와 SMA 렌치 기본 제공 |
08 | UL 인증, Class 1 레이저 시스템 (IEC 60825-1:2014) |
주요 사양
| 대역폭 (−3 dB) | 350 MHz |
| 최대 차동 측정 전압 (프로브 팁별) | ±10 V (PS0017A·PS0022A), ±30 V (PS0018A), ±100 V (PS0023A), ±250 V (PS0019A), ±500 V (PS0025A), ±1,000 V (PS0027A), ±2,500 V (PS0028A) |
| 최대 비파괴 차동 전압 | ±250 V (MMCX 팁), ±500 V (100 mil 팁), ±2,500 V (200 mil 팁) |
| 최대 오프셋 | ±250 V (PS0017A·18A·19A·22A), ±500 V (PS0023A·25A), ±2,500 V (PS0027A·28A) |
| 최대 동상 전압 범위 | ±60,000 V |
| CMRR | DC > 180 dB, 1 MHz 72 ~ 103 dB, 100 MHz 48 ~ 65 dB (프로브 팁에 따라 다름) |
| 입력 임피던스 (프로브 팁) | 10 MΩ ∥ 3 pF (MMCX), 10 MΩ ∥ 3.5 pF (100 mil), 40 MΩ ∥ 3.5 pF (200 mil) |
| 시스템 노이즈 (rms) | 20 mV (PS0017A ±10 V) / 60 mV (PS0018A) / 504 mV (PS0019A) / 201 mV (PS0023A) / 1.00 V (PS0025A) / 2.07 V (PS0027A) / 5.20 V (PS0028A) |
| DC 게인 정확도 / 오프셋 오차 | ±1% / ±0.5% (교정 후) |
| 측정 카테고리 / 안전 | Non-CAT (mains isolated), UL 인증, Class 1 레이저 |
| 오실로스코프 인터페이스 / 출력 | AutoProbe 1 / 50 Ω |
| 호환 오실로스코프 | Infiniium EXR·MXR 시리즈 (SW 11.70 이상), InfiniiVision HD3 시리즈 (SW 10.15 이상) |
| 케이블 / 크기 / 무게 | 2 m 광섬유 번들 (프로브 + 팁 전체 약 2,432 ~ 2,457 mm) / 프로브 포드 124 × 36 × 53 mm, 센서 헤드 99 × 30 × 25 mm / 375 g (포드 + 센서 헤드) |
| 동작 온도 | 프로브 포드 +5 ~ +40 °C, 센서 헤드 0 ~ +55 °C, 프로브 팁 −40 ~ +85 °C |
| 기본 구성품 | 바이포드 (PS0013-64701), SMA 렌치 (8710-2466), 프로브 팁 별매 |
※ 사양은 키사이트 자료(3125-1132) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N2787A 3D 프로브 포지셔너 |
| PS0017A 프로브 팁 ±10 V, MMCX |
| PS0018A 프로브 팁 ±30 V, MMCX |
| PS0019A 프로브 팁 ±250 V, MMCX |
| PS0022A 프로브 팁 ±10 V, 100 mil 피치 0.025″ 스퀘어 핀 소켓 |
| PS0023A 프로브 팁 ±100 V, 100 mil 피치 0.025″ 스퀘어 핀 소켓 |
| PS0025A 프로브 팁 ±500 V, 100 mil 피치 0.025″ 스퀘어 핀 소켓 |
| PS0027A 프로브 팁 ±1000 V, 200 mil 피치 0.025″ 스퀘어 핀 소켓 |
| PS0028A 프로브 팁 ±2500 V, 200 mil 피치 0.025″ 스퀘어 핀 소켓 |
| PS0015A MMCX 프로브 디스큐·성능 검증 키트 |
| PS0014A 3D 프로브 포지셔너(N2787A)용 절연 프로브 어댑터 |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
