KEYSIGHT · PASSIVE PROBE

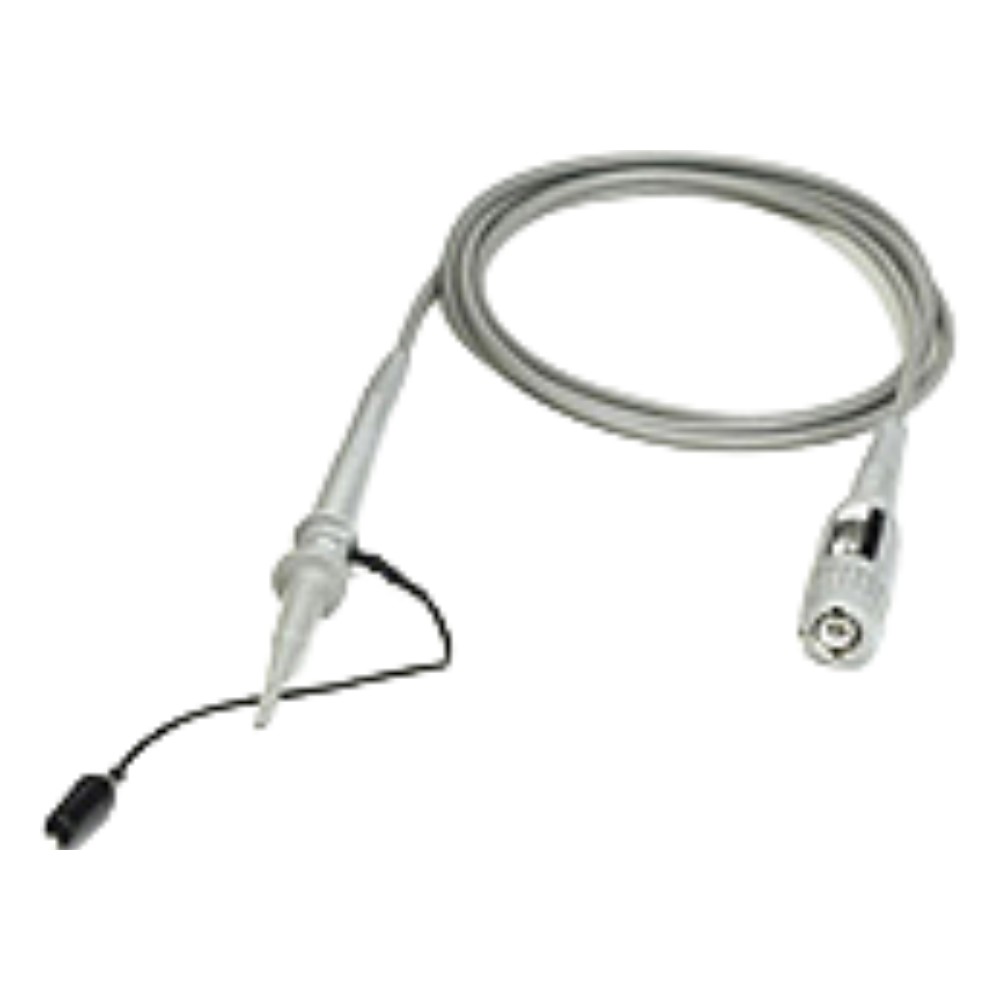

키사이트 10070D 패시브 프로브 (1:1)
10070 시리즈 · 키사이트 오실로스코프 프로브
10070D는 10070 시리즈의 1:1 감쇠 패시브 프로브로 20 MHz 대역폭과 1 MΩ 입력 저항을 제공하며, 감쇠 없이 저전압 신호를 그대로 관측할 때 적합합니다. 내구성 있는 케이블과 스테인리스 스틸 프로브 바디, 깨지지 않는 하드 플라스틱 외장으로 거친 환경에서도 사용할 수 있으며 프로브 리드아웃을 지원합니다.
20 MHz 대역폭 | 1:1 감쇠비 | 1 MΩ / 약 70 pF 입력 저항 / 입력 용량 | 1.5 m 케이블 길이 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 577,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 524,545원 |
| 납기 | 주문생산품 5주 |
10070 시리즈 모델 비교
| 모델 | 대역폭 | 감쇠비 | 판매가 |
|---|---|---|---|
| 10070D (이 상품) | 20 MHz | 1:1 | 577,000원 |
| 10073D | 500 MHz | 10:1 | 1,109,000원 |
| 10074D | 150 MHz | 10:1 | 577,000원 |
10070D의 특징
01 | 1:1 감쇠비로 소신호·저전압 신호를 감쇠 없이 측정 |
02 | InfiniiVision 시리즈 오실로스코프에서 최적 성능을 내도록 설계 |
03 | 내구성 높은 케이블과 스테인리스 스틸 바디, 파손에 강한 하드 플라스틱 외장 |
04 | 프로브 리드아웃 지원으로 오실로스코프가 감쇠비를 자동 인식 |
05 | 개폐식 후크 팁, 접지 바요넷, 접지 리드, BNC 어댑터 등 기본 액세서리 포함 |
06 | 10072A SMT 클립 키트(옵션)로 미세 피치 IC 프로빙 확장 |
주요 사양
| 대역폭 (−3 dB) | 20 MHz |
| 상승 시간 (계산값) | < 17.5 ns |
| 감쇠비 | 1:1 |
| 입력 저항 | 1 MΩ |
| 입력 용량 | 약 70 pF |
| 최대 입력 전압 (DC + 피크 AC) | 300 Vpk (메인 절연), 150 Vpk CAT II |
| 오실로스코프 보상 범위 | 없음 |
| 프로브 리드아웃 | 지원 |
| 케이블 길이 | 1.5 m |
| 인터페이스 | BNC |
| 호환 오실로스코프 | InfiniiVision 시리즈 최적화 설계, 1 MΩ BNC 입력 오실로스코프, Infiniium 범용 패시브 프로브로도 사용 가능 |
| 기본 구성품 | 개폐식 후크 팁 1개, 색상 식별 태그(4색 × 2개), 접지 바요넷 1개, IC 절연 캡 1개, 조정 공구 1개, 접지 리드 1개, BNC 어댑터 1개 |
※ 사양은 키사이트 자료(5968-8153) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| 10072A 10070 시리즈용 SMT 클립 키트 (IC 클립 10개, 듀얼 리드 어댑터 2개) |
Keysight 공식 제품 · 티엠웨이 (주문생산품 5주)
