KEYSIGHT · MODULAR SMU

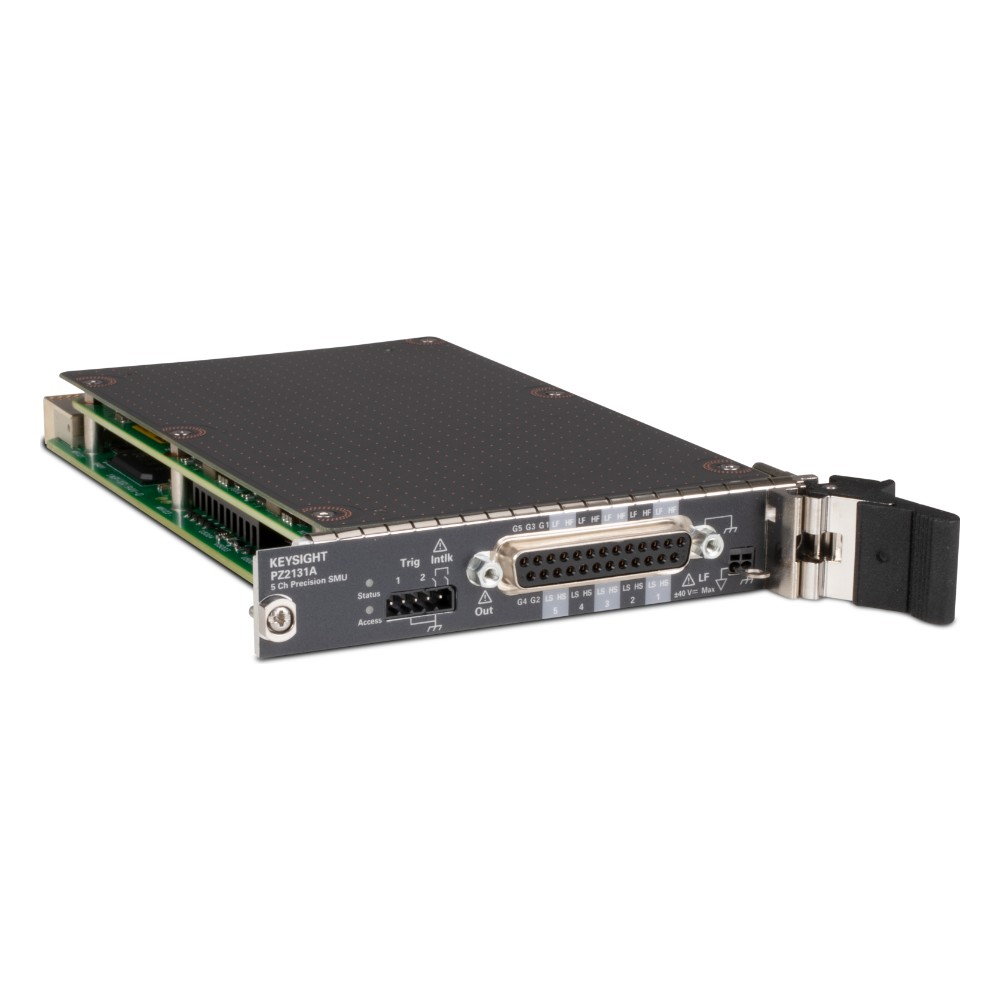

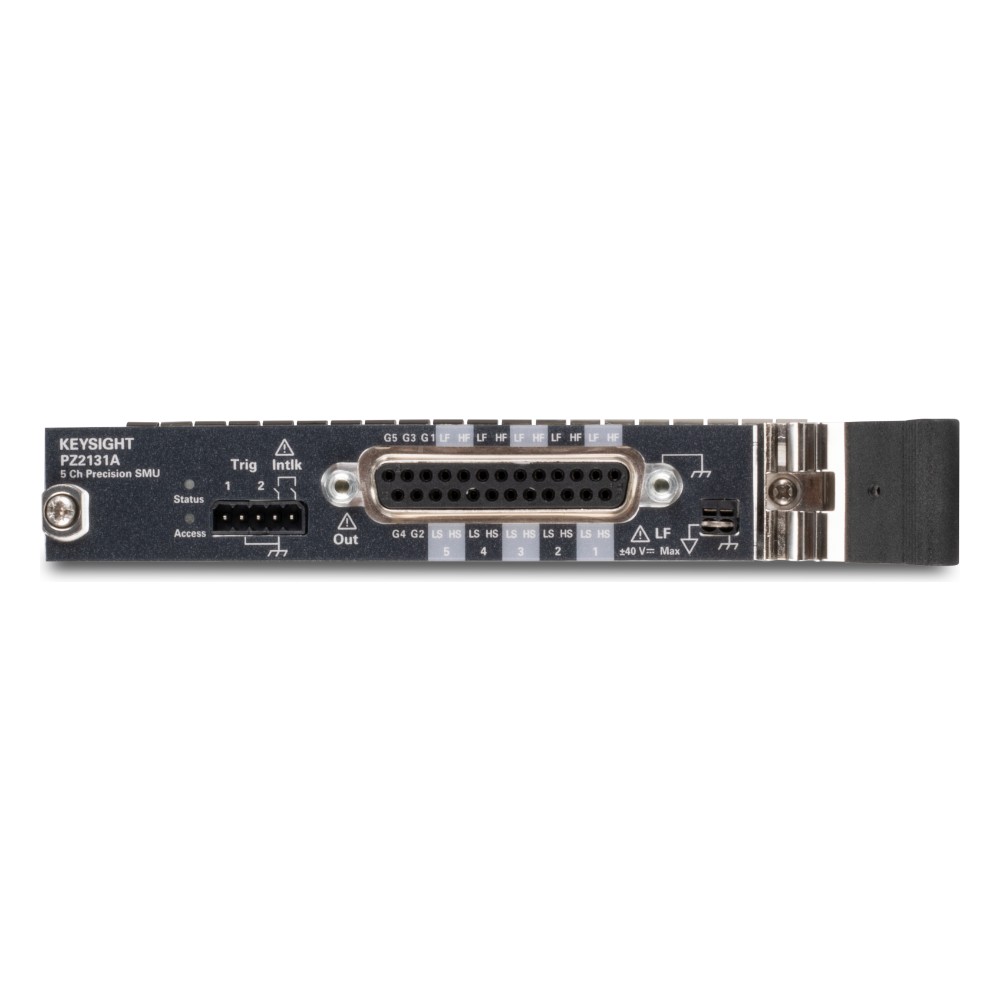

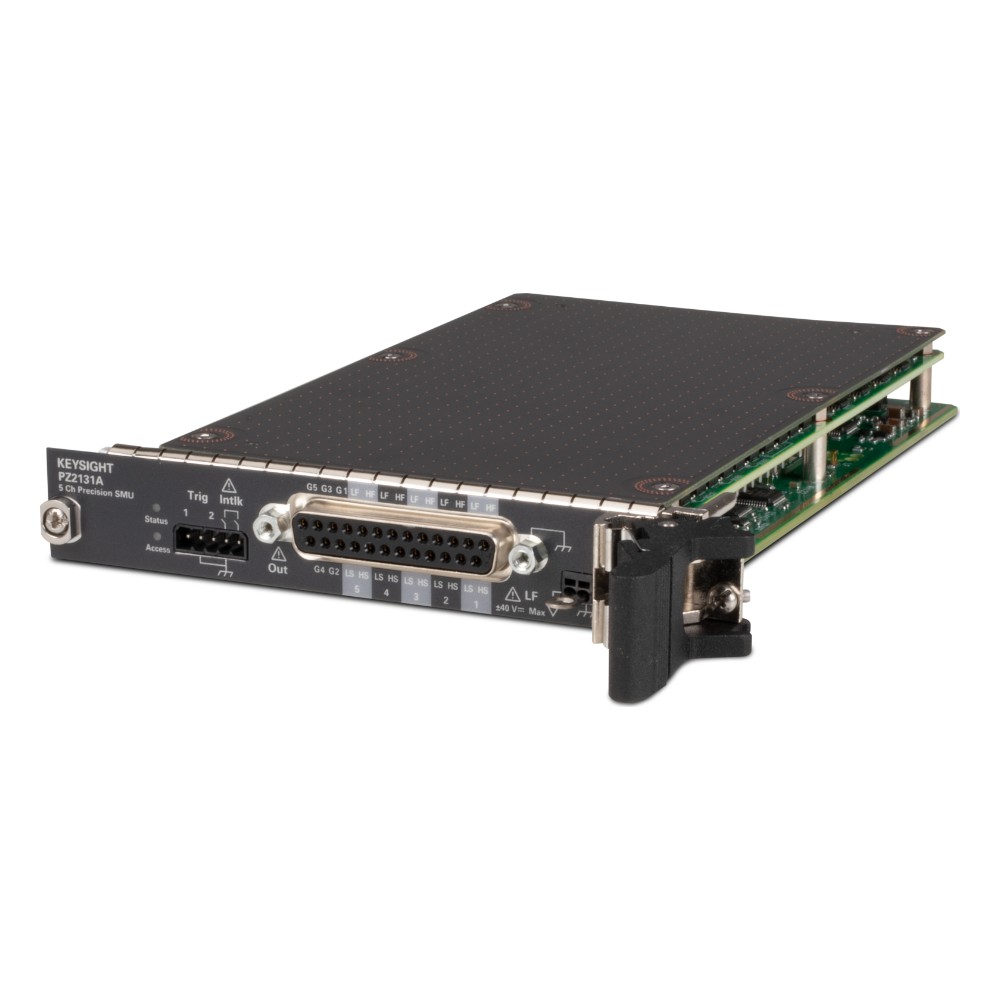

키사이트 PZ2131A 모듈형 정밀 SMU (5채널)
PZ2100 시리즈 · 키사이트 모듈형 SMU
PZ2131A는 모듈당 5채널을 제공하는 고채널 밀도 정밀 SMU로, 채널당 최대 ±30 V / ±500 mA (Ch1·2는 +750 mA) 출력과 6 μV / 10 pA 분해능을 갖췄습니다. PZ2100A 메인프레임에 장착해 사용하며(1슬롯), 4개 장착 시 1U에 20채널을 구성할 수 있어 반도체 신뢰성 시험·광전자·IC 테스트 등 다채널 정밀 전원이 필요한 응용에 적합합니다.
±30 V / ±500 mA 최대 출력 (채널당, Ch1·2 +750 mA) | 5채널 (1슬롯) 채널 수 | 10 pA 최소 전류 분해능 | 500 kSa/s / 100 μs 디지타이저 샘플링 / 최소 펄스 폭 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 45,078,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 40,980,000원 |
| 납기 | 주문생산품 30주 |
PZ2100 시리즈 모델 비교
| 모델 | 주파수 범위 | SMU 채널 수 (5채널 모듈 4개) | 판매가 |
|---|---|---|---|
| PZ2100A | 4슬롯 / 1U | 최대 20채널 | 9,938,000원 |
| PZ2110A | ±210 V / ±315 mA | 1채널 (2슬롯) | 14,454,000원 |
| PZ2120A | ±60 V / 3.5 A DC / 10.5 A 펄스 | 1채널 (1슬롯) | 9,938,000원 |
| PZ2121A | ±60 V / 3.5 A DC / 10.5 A 펄스 | 1채널 (1슬롯) | 20,734,000원 |
| PZ2130A | ±30 V / ±500 mA | 5채널 (1슬롯) | 30,650,000원 |
| PZ2131A (이 상품) | ±30 V / ±500 mA | 5채널 (1슬롯) | 45,078,000원 |
PZ2131A의 특징
01 | 모듈당 5채널, 메인프레임 4슬롯에 최대 20채널 (1U, 풀 랙폭) 고밀도 구성 |
02 | 채널당 ±30 V / ±500 mA, Ch1·2는 오버레인지로 +750 mA까지 확장 |
03 | 6 μV / 10 pA 분해능, 채널 간 동기 동작 |
04 | 최소 100 μs 펄스와 최대 500 kSa/s 디지타이저 모드로 동적 측정 |
05 | 심리스 전류 측정 레인징으로 레인지 전환 시간 제거·시험 시간 단축 |
06 | PX0107A 외부 저노이즈 필터 사용 시 전압 소스 노이즈 25 μVrms (양자 컴퓨팅 등) |
07 | 낮은 채널당 비용, Dsub 25핀 출력, 2/4선식(리모트 센스)·가드 실드 |
주요 사양
| 채널 수 | 5채널 (1슬롯 모듈) |
| 채널당 출력 | ±6.3 V @ +750 mA/−500 mA (Ch1·2), ±6.3 V @ ±500 mA (Ch3 ~ 5), ±30 V @ ±150 mA (전 채널) |
| 모듈당 최대 출력 | 17.6 W, 3 A (6 V 레인지 1상한), 12.6 W, 2 A (기타 상한), 22.5 W, 0.75 A (30 V 레인지) |
| 전압 레인지 / 분해능 | ±6 V (6 μV), ±30 V (30 μV) |
| 전압 정확도 | ±(0.015% + 600 μV) (6 V 레인지), ±(0.015% + 1.2 mV) (30 V 레인지) |
| 전류 레인지 | ±10 μA ~ ±500 mA (6개 레인지) |
| 전류 분해능 / 정확도 | 10 pA, ±(0.03% + 1.6 nA) (10 μA 레인지) |
| 전류 측정 노이즈 | 35 pArms (10 μA 레인지), 75 pArms (100 μA 레인지), 1 PLC |
| 전압 소스 노이즈 | < 20 μVp-p (0.1 ~ 10 Hz, 6 V), < 1 mVrms (20 MHz BW), PX0107A 사용 시 25 μVrms (6 V 레인지) |
| 펄스 | 펄스 폭 50 μs ~ 1 s 프로그래밍 (최소 펄스 폭 100 μs), 분해능 0.2 μs |
| 디지타이저 / 버퍼 | 최대 500 kSa/s 디지타이저 모드, 버퍼 200,000포인트 |
| 스윕 | 선형·로그·리스트, 단일/이중, DC 또는 펄스, 1 ~ 2,000스텝 |
| 슬루율 / 안정화 | 0.15 V/μs (PS 모드), 전압 출력 안정화 < 85 μs (PS 모드, 6 V 레인지) |
| 동작 모드 | 노멀 모드, PS 모드 (V 소스 전용), 심리스 전류 측정 레인징 |
| 출력 커넥터 / 최대 부하 용량 | Dsub 25핀 잭, 2/4선식 / 10 μF (ESR ≥ 50 mΩ) |
| 동작 환경 | 0 ~ 50 °C, 10 ~ 80% RH 비응결 |
| 크기 / 무게 | 131 (W) × 20.1 (H) × 210 (D) mm, 1슬롯 모듈 / 0.28 kg |
| 기본 구성품 | 터미널 블록 커넥터 (2.5 mm 5단자), 쇼트 바, 퀵 레퍼런스 |
※ 사양은 키사이트 자료(3123-1174) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 30주)
