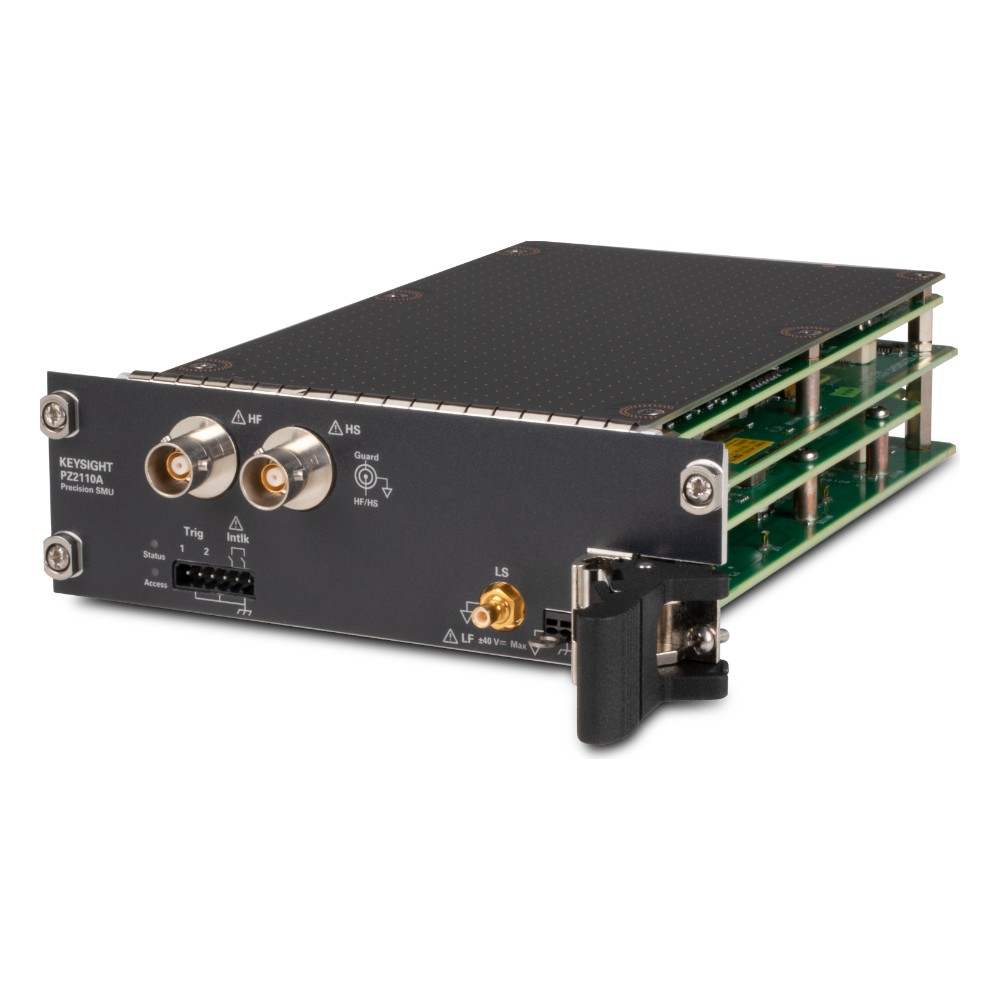

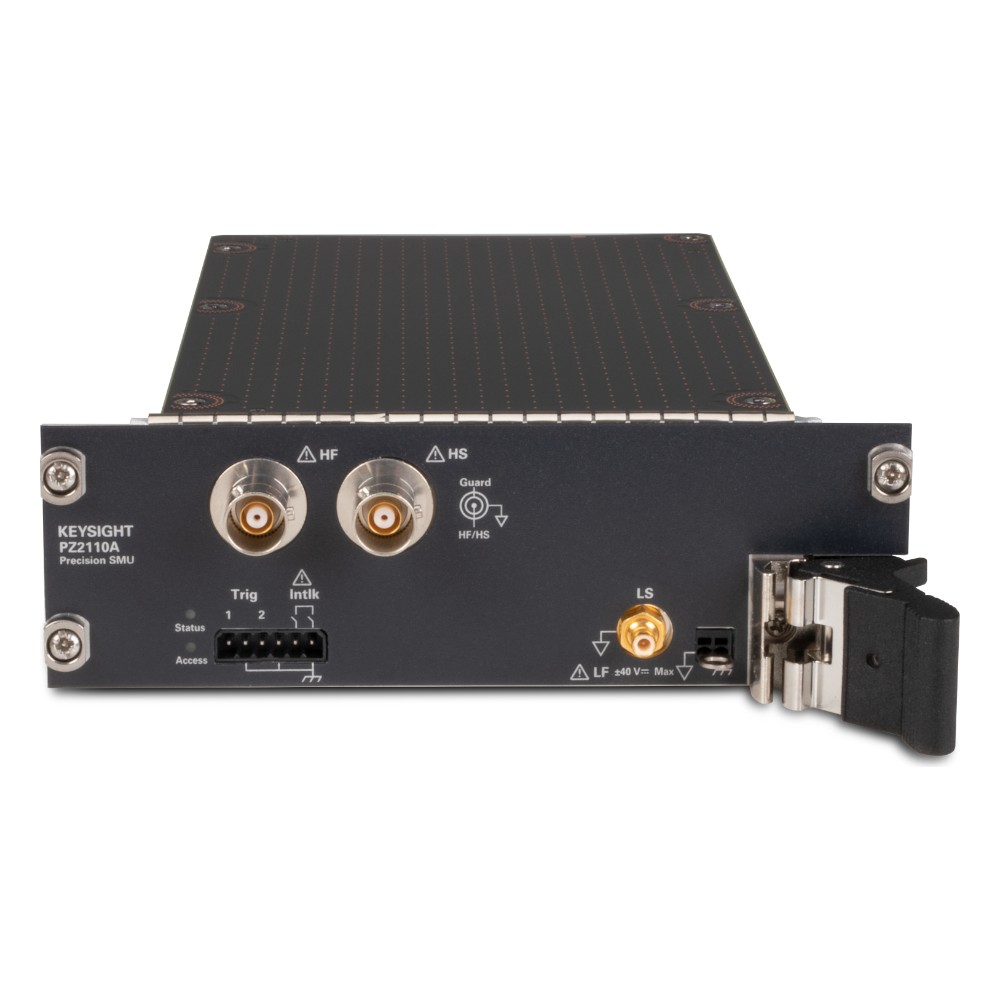

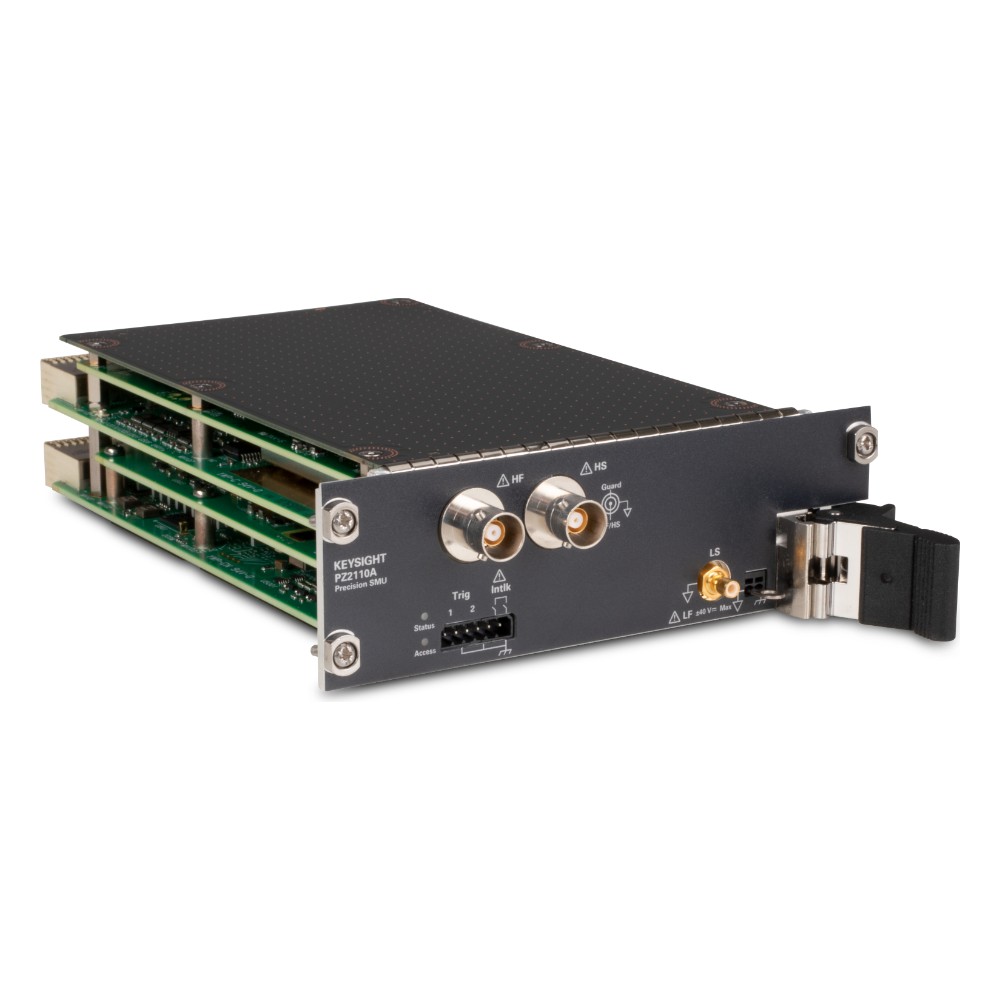

키사이트 PZ2120A 모듈형 정밀 SMU (1채널)
PZ2100 시리즈 · 키사이트 모듈형 SMU
PZ2120A 고속 SMU는 최대 60 V / 3.5 A DC / 10.5 A 펄스 출력과 6 μV / 100 fA 분해능을 갖춘 1채널 정밀 SMU 모듈로, 최소 50 μs 펄스와 1 MSa/s 디지타이저 모드로 동적·펄스 측정을 지원합니다. PZ2100A 메인프레임에 장착해 사용하며(1슬롯), 빠른 과도 응답으로 RF PA/FEM 등 IC 설계 검증·양산 시험에 적합합니다.
±60 V / 3.5 A DC / 10.5 A 펄스 최대 출력 | 1채널 (1슬롯) 채널 수 | 1 MSa/s 최대 샘플링 속도 (디지타이저) | 50 μs 최소 펄스 폭 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 9,938,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 9,034,545원 |
| 납기 | 주문생산품 16주 |
PZ2100 시리즈 모델 비교
| 모델 | 주파수 범위 | SMU 채널 수 (5채널 모듈 4개) | 판매가 |
|---|---|---|---|
| PZ2100A | 4슬롯 / 1U | 최대 20채널 | 9,938,000원 |
| PZ2110A | ±210 V / ±315 mA | 1채널 (2슬롯) | 14,454,000원 |
| PZ2120A (이 상품) | ±60 V / 3.5 A DC / 10.5 A 펄스 | 1채널 (1슬롯) | 9,938,000원 |
| PZ2121A | ±60 V / 3.5 A DC / 10.5 A 펄스 | 1채널 (1슬롯) | 20,734,000원 |
| PZ2130A | ±30 V / ±500 mA | 5채널 (1슬롯) | 30,650,000원 |
| PZ2131A | ±30 V / ±500 mA | 5채널 (1슬롯) | 45,078,000원 |
PZ2120A의 특징
01 | 최대 60 V / 3.5 A DC / 10.5 A 펄스의 넓은 출력 범위, 최대 30 W |
02 | 최소 50 μs 협폭 펄스와 최대 1 MSa/s 디지타이저 모드 |
03 | 6 μV / 100 fA 분해능, 400 fArms (1 PLC, 100 nA 레인지) 저노이즈 전류 측정 |
04 | 심리스 전류 측정 레인징으로 레인지 전환 없이 넓은 다이내믹 레인지 측정 |
05 | 최대 슬루율 3.5 V/μs, 펄스 부하 시 전압 강하를 빠르게 회복하는 과도 응답 |
06 | 노멀·PS·고용량(High capacitance)·레이저 다이오드 모드 지원 |
07 | 원격 과도 전압 측정 기능, 2/4선식(리모트 센스)·가드 실드 |
주요 사양
| DC 출력 범위 | +5.5 V @ +3.5 A, +20 V @ +1.5 A, ±50 V @ +130 mA, −60 ~ +60 V (최대 30 W, 1상한) |
| 펄스 출력 | 최대 10.5 A (+6.3 V, 펄스 폭 ≤ 120 μs, 듀티 1%), 5 A (+17 V, ≤ 120 μs) |
| 전압 레인지 / 분해능 | ±6 V (6 μV), ±20 V (60 μV), ±60 V (60 μV) |
| 전압 정확도 | ±(0.02% + 300 μV) (6 V 레인지), ±(0.02% + 3 mV) (20·60 V 레인지) |
| 전류 레인지 | ±100 nA ~ ±3.5 A (DC), ±5 A·±10 A (펄스) |
| 전류 분해능 / 정확도 | 100 fA (100 nA 레인지), ±(0.07% + 100 pA) (100 nA 레인지) |
| 전류 측정 노이즈 | 400 fArms (100 nA 레인지), 600 fArms (1 μA 레인지), 1 PLC |
| 전압 소스 노이즈 | < 12 μVp-p (0.1 ~ 10 Hz, 6 V), < 2.5 mVrms (20 MHz BW, ≤ 10 mA 레인지) |
| 펄스 폭 | 50 μs ~ 1 s, 프로그래밍 분해능 0.2 μs |
| 디지타이저 / 버퍼 | 최대 1 MSa/s, 버퍼 500,000포인트 |
| 스윕 | 선형·로그·리스트, 단일/이중, DC 또는 펄스, 1 ~ 2,000스텝 |
| 슬루율 / 안정화 | 3.5 V/μs (PS 모드), 전압 출력 안정화 < 10 μs (6 V 레인지, 개방 부하) |
| 동작 모드 | 노멀, PS, 고용량 모드, 레이저 다이오드 모드 |

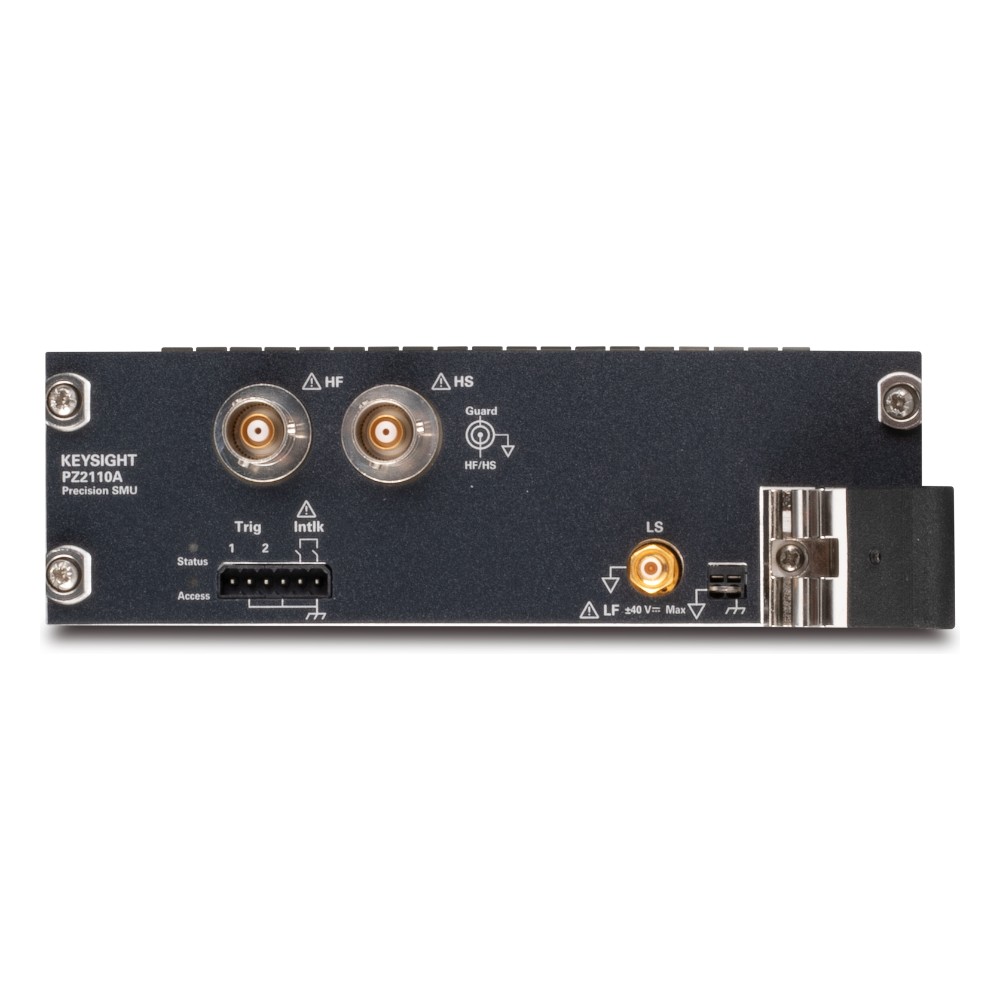

| 출력 커넥터 | 트라이액스 (하이 포스·하이 센스), SMB (로우 센스), 2/4선식 |
| 트리거 | 최소 트리거 간격 1 μs (디지타이저 ON), 트리거 카운트 1 ~ 500,000 |
| 동작 환경 | 0 ~ 50 °C, 10 ~ 80% RH 비응결 |
| 크기 / 무게 | 131 (W) × 20.1 (H) × 210 (D) mm, 1슬롯 모듈 / 0.28 kg |
| 기본 구성품 | 터미널 블록 커넥터 (2.5 mm 6단자), 쇼트 바, 퀵 레퍼런스 |
※ 사양은 키사이트 자료(3123-1174) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
