KEYSIGHT · LOW NOISE POWER SOURCE

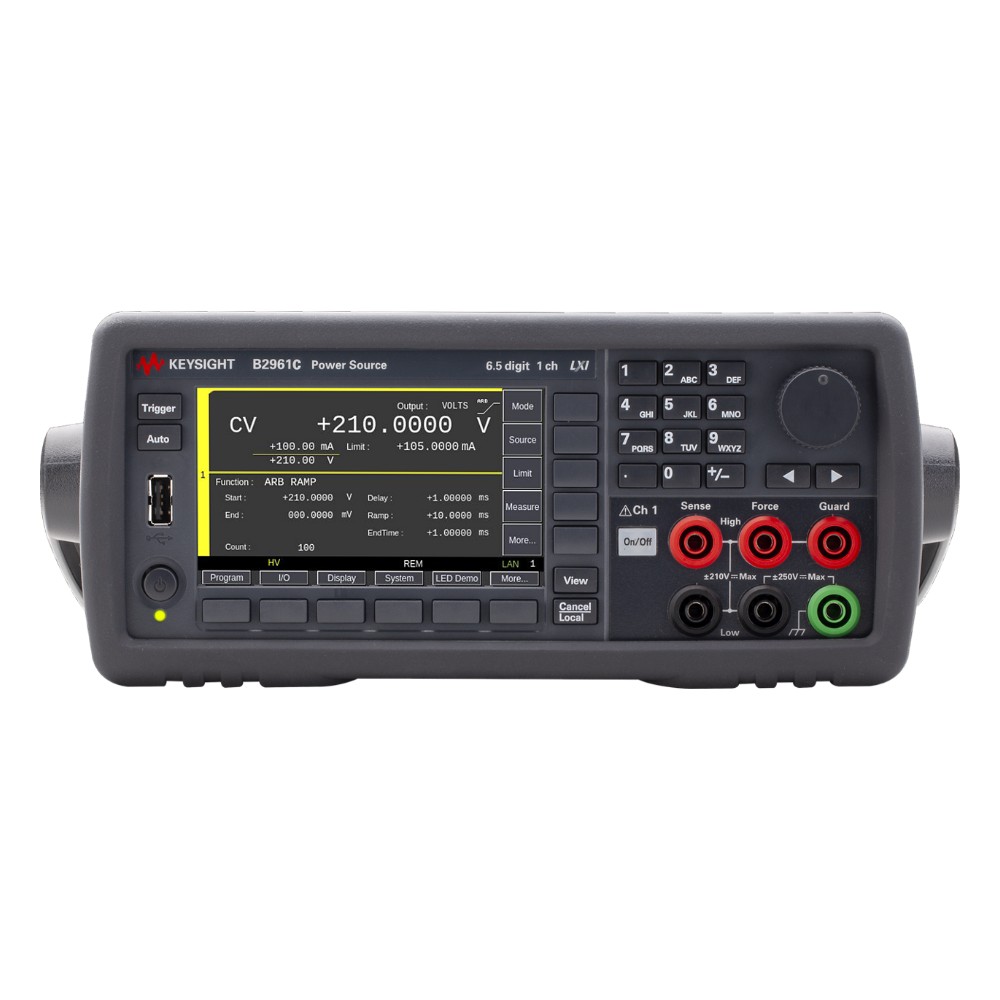

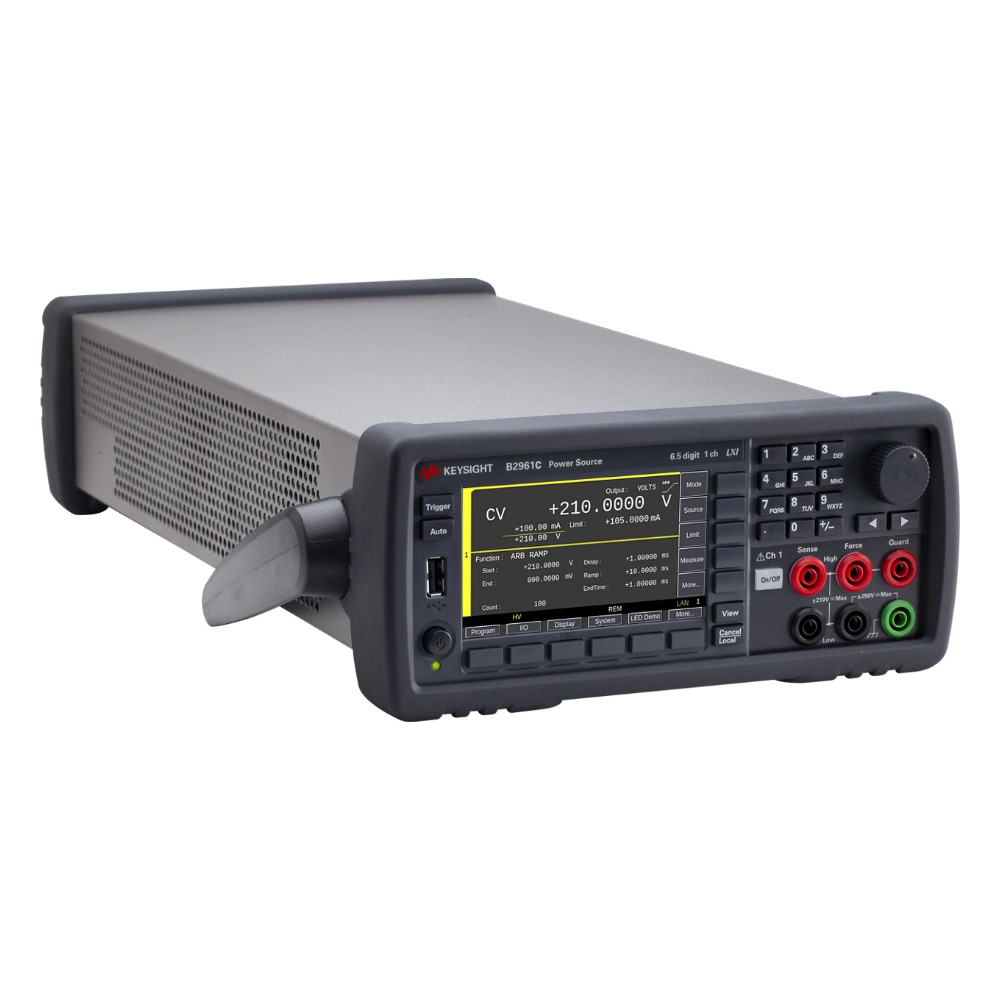

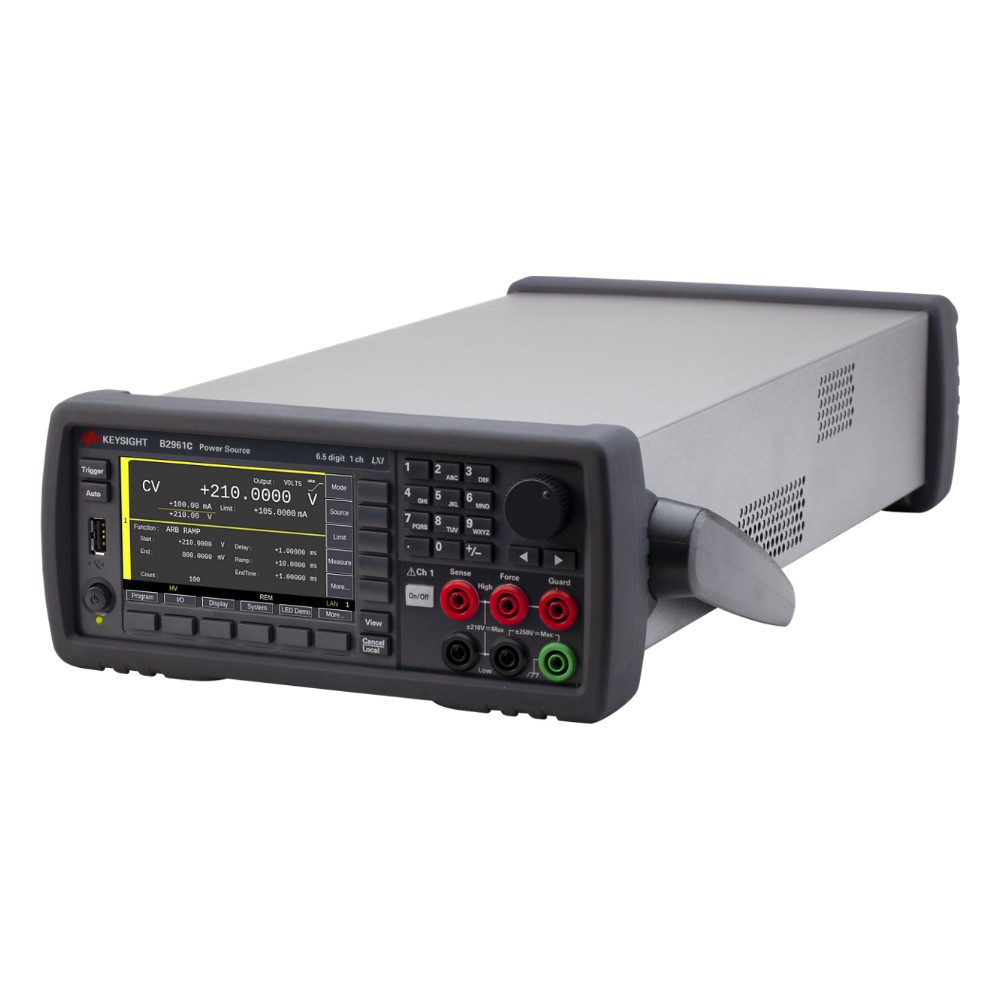

키사이트 B2961C 6.5자리 저잡음 전원 (1채널)
B2960C 시리즈 · 키사이트 저잡음 정밀 전원
B2961C는 키사이트 B2960C 시리즈 1채널 6.5자리 저잡음 전원으로, ±210 V / ±3 A DC, ±10.5 A 펄스 범위에서 최소 100 nV / 10 fA 분해능의 양극성 전압·전류를 공급합니다. 옵션 초저잡음 필터로 10 μVrms 수준의 노이즈를 구현하며, 임의 파형 발생과 프로그래머블 출력 저항 기능으로 ADC/DAC·RFIC·VCO·센서 평가에 적합합니다.
±210 V / ±3 A DC (10.5 A 펄스) 최대 출력 | 1채널 채널 수 | 100 nV / 10 fA 최소 소스 분해능 (6.5자리) | 10 μVrms (10 Hz ~ 20 MHz) 출력 노이즈 (초저잡음 필터 사용 시) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 16,266,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 14,787,273원 |
| 납기 | 주문생산품 4주 |
B2960C 시리즈 모델 비교
| 모델 | 주파수 범위 | 채널 수 | 판매가 |
|---|---|---|---|
| B2961C (이 상품) | ±210 V / ±3 A DC (10.5 A 펄스) | 1채널 | 16,266,000원 |
| B2962C | ±210 V / ±3 A DC (10.5 A 펄스) | 2채널 | 23,573,000원 |
B2961C의 특징
01 | 6.5자리 최고 수준 소스 분해능 (최소 100 nV / 10 fA) |
02 | ±210 V / ±3 A DC, ±10.5 A 펄스의 넓은 양극성(4상한) 소스·싱크 |
03 | 외부 초저잡음 필터(N1298A/B) 사용 시 10 μVrms, 1 nVrms/√Hz @ 10 kHz 초저잡음 |
04 | 4.5자리 내장 전압/전류 모니터로 DMM 없이 출력 확인 (최소 10 μV / 1 pA) |
05 | 4.3인치 컬러 LCD GUI, 시간 영역 파형 뷰어(그래프 뷰) |
06 | 1 mHz ~ 10 kHz 정밀 임의 파형 발생 (내장 6종 + 사용자 정의 100,000포인트) |
07 | 프로그래머블 출력 저항: 음저항으로 배선 저항 보상, V/I 에뮬레이션으로 배터리·태양전지 등 모사 |
08 | PathWave BenchVue, PW9251A PathWave IV Curve, 그래픽 웹 인터페이스로 원격 제어 |
주요 사양
| 최대 출력 | ±210 V / ±3.03 A DC, 펄스 ±200 V/±1.515 A 또는 ±6 V/±10.5 A |
| 최대 출력 전력 / 동작 | 31.8 W, ±6 V @ ±3.03 A, ±21 V @ ±1.515 A, ±210 V @ ±105 mA, 4상한 소스/싱크 |
| 전압 소스 레인지 / 분해능 | ±200 mV, ±2 V, ±20 V, ±200 V / 6.5자리, 최소 100 nV |
| 전류 소스 레인지 / 분해능 | ±10 nA ~ ±3 A (DC), ±10 A (펄스 전용) / 6.5자리, 최소 10 fA |
| 기본 정확도 (1 PLC) | 전압 ±(0.02% + 350 μV) @ 2 V 레인지, 전류 ±(0.02% + 200 nA) @ 1 mA 레인지 (23 ± 5 °C, 교정 주기 1년) |
| 출력 노이즈 | 0.1 ~ 10 Hz ≤ 5 μVpp (200 mV 레인지), 10 Hz ~ 20 MHz < 3 mVrms (필터 미사용) / N1298A·N1298B 사용 시 10 μVrms, 1 nVrms/√Hz @ 10 kHz, N1298C 사용 시 350 μVrms |
| 내장 전압/전류 모니터 | 4.5자리, 최소 10 μV / 1 pA, 데이터 버퍼 100,000포인트/채널 |
| 임의 파형 발생 | 사인·사각·램프·삼각·사다리꼴·지수 6종 1 mHz ~ 10 kHz, 사용자 정의 1 ~ 100,000포인트 (0.001 ~ 100,000 Sa/s) |
| 프로그래머블 출력 저항 | 정저항 모드(양·음 직렬/병렬 저항), V/I 에뮬레이션 모드 최대 16포인트 (DC 출력 한정) |
| 펄스 소스 | 최소 펄스 폭 50 μs (분해능 1 μs), 10.5 A 펄스는 50 μs ~ 1 ms·듀티 2.5% |
| 스윕 | 선형·로그·리스트 (싱글/더블, DC/펄스), 1 ~ 100,000스텝, 최소 간격 10 μs |
| 전압 세틀링 시간 | < 50 μs (200 mV·2 V), < 110 μs (20 V), < 700 μs (200 V), 0.1% 이내 |
| 최대 부하 용량 | 노멀 모드 0.01 μF, 고용량 모드 50 μF |
| 디스플레이 / 뷰 모드 | 4.3인치 TFT 컬러 LCD (480 × 272) / 싱글 뷰, 그래프 뷰(시간 영역 파형 뷰어), 파형 미리보기 |
| 출력 단자 | 바나나 잭, 2선/4선(리모트 센싱), Low 단자 접지 또는 플로팅, 전면 출력 |

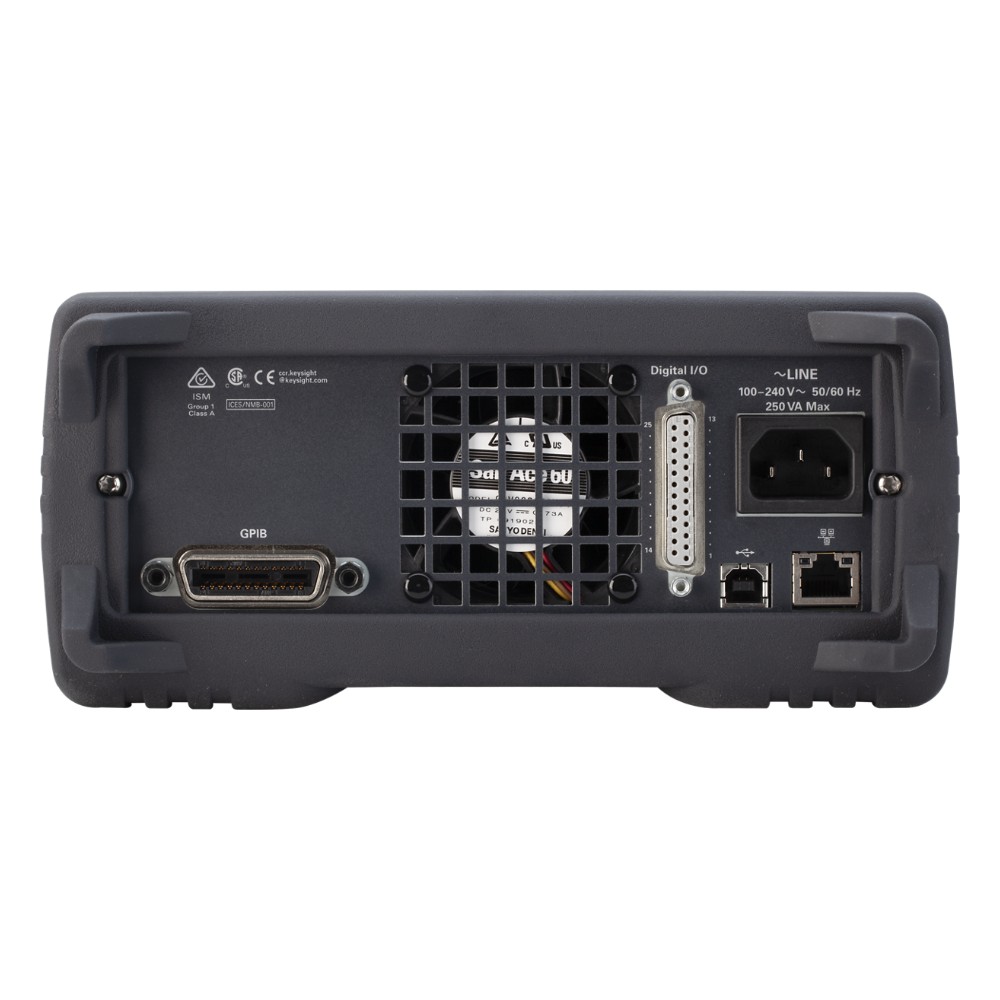

| 인터페이스 | GPIB (IEEE-488.2), 10/100BASE-T LAN (LXI Core), USB 2.0 호스트(전면)·디바이스(후면), 디지털 I/O (25핀 D-sub, 14비트, 안전 인터록 포함) |
| 전원 | 100 ~ 240 V (±10%), 50/60 Hz, 최대 250 VA |
| 크기 / 무게 | 88 × 213 × 450 mm (H×W×D, 범퍼 포함 104 × 261 × 480 mm) / 6.0 kg (순중량) |
※ 사양은 키사이트 자료(3125-1019) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N1294A-031 GPIO–BNC 트리거 어댑터 |
| N1294A-032 다중 장비 제어용 디지털 I/O 트리거 케이블 |
| N1295A 소자/부품 테스트 픽스처 (트라이액시얼 커넥터 4개, DC 42 V) |
| N1297A 바나나–트라이액시얼 어댑터 (2선식, 비켈빈 연결) |
| N1297B 바나나–트라이액시얼 어댑터 (4선식, 켈빈 연결, DC 250 V) |
| N1298A 고전류 초저잡음 필터 (21 V/500 mA, 10 Ω) |
| N1298B 초저잡음 필터 (42 V/105 mA, 50 Ω) |
| N1298C 저잡음 필터 (210 V/3 A) |
| N1299A-201 B2960 시리즈용 평가 키트 |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
