KEYSIGHT · SOURCE MEASURE UNIT
키사이트 B2901CL 정밀 소스/측정 유닛 (SMU, 1채널)
B2900CL 시리즈 · 키사이트 소스/측정 유닛(SMU)
B2901CL은 키사이트 B2900CL 시리즈 중 Essential 등급의 1채널 정밀 소스/측정 유닛(SMU)으로, ±21 V / ±1.5 A 범위에서 전압·전류를 4상한으로 소스하고 측정합니다. 최소 1 pA / 100 nV 측정 분해능과 4.3인치 컬러 GUI를 갖춰 교육·연구실의 기본 IV 측정을 경제적으로 구성할 수 있습니다.
±21 V / ±1.5 A DC 최대 출력 | 1채널 채널 수 | 1 pA / 100 nV 최소 측정 분해능 | 200 μs (5,000 포인트/s) 최소 트리거 간격 (샘플링) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 9,307,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 8,460,909원 |
| 납기 | 주문생산품 4주 |
B2900CL 시리즈 모델 비교
| 모델 | 주파수 범위 | 채널 수 | 판매가 |
|---|---|---|---|
| B2901CL (이 상품) | ±21 V / ±1.5 A DC | 1채널 | 9,307,000원 |
| B2910CL | ±210 V / ±1.5 A DC | 1채널 | 10,905,000원 |
B2901CL의 특징
01 | 전압·전류 소스와 측정을 하나로 통합한 4상한 소스/싱크 동작 |
02 | ±21 V / ±1.5 A, 최대 31.8 W 출력 |
03 | 측정 6.5자리(최소 1 pA / 100 nV), 소스 5.5자리(최소 10 pA / 1 μV) 분해능 |
04 | 선형·로그·리스트 스윕과 AWG 기능 (최대 10,000스텝) |
05 | 4.3인치 컬러 LCD, 싱글 뷰·그래프 뷰로 I-V 곡선 바로 확인 |
06 | 4선식(켈빈) 측정과 고용량 모드(최대 50 μF 부하) 지원 |
07 | Keithley 2400 계열과 호환되는 기존 SCPI 명령 세트 지원 |
08 | EasyEXPERT group+ 15 라이선스, PathWave BenchVue·IV Curve 소프트웨어 지원 |
주요 사양
| 최대 출력 | ±21 V / ±1.5 A DC (펄스 출력 미지원) |
| 최대 출력 전력 / 동작 | 31.8 W, ±6 V @ ±1.515 A, ±21 V @ ±1.515 A, 4상한 소스/싱크 |
| 전압 레인지 | ±200 mV, ±2 V, ±20 V (200 V 레인지 없음, 최대 ±21 V) |
| 전류 레인지 | ±1 μA ~ ±1.5 A (10 nA·100 nA·3 A·10 A 레인지 없음) |
| 소스 분해능 | 5.5자리, 최소 10 pA / 1 μV |
| 측정 분해능 | 6.5자리, 최소 1 pA / 100 nV |
| 기본 정확도 (1 PLC) | 전압 ±(0.02% + 350 μV) @ 2 V 레인지, 전류 ±(0.02% + 200 nA) @ 1 mA 레인지 (23 ± 5 °C, 교정 주기 1년) |
| 최소 트리거 간격 (샘플링) | 200 μs (5,000 포인트/s) |
| 스윕 / 데이터 버퍼 | 선형·로그·리스트 스윕(싱글/더블, DC/펄스) 1 ~ 10,000스텝, 버퍼 10,000포인트/채널 |
| 최대 부하 용량 | 노멀 모드 0.01 μF, 고용량 모드 50 μF |

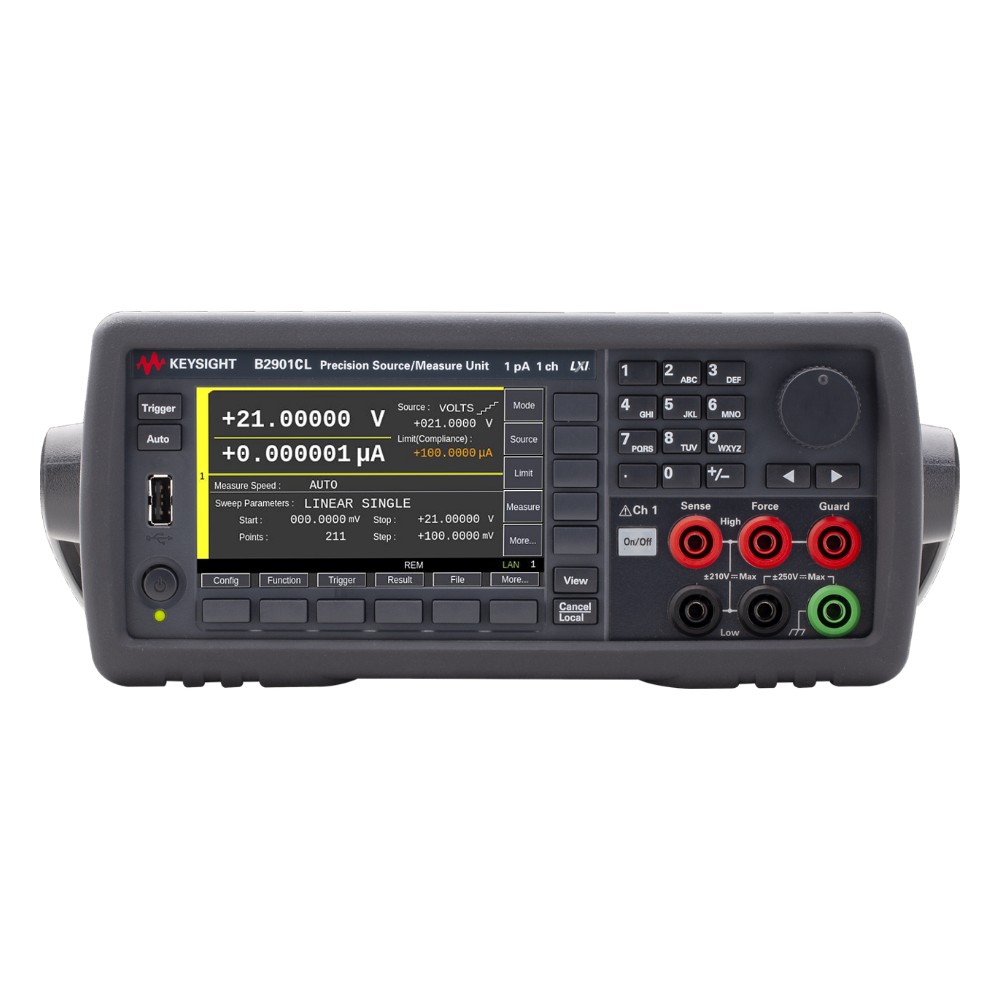

| 디스플레이 / 뷰 모드 | 4.3인치 TFT 컬러 LCD (480 × 272) / 싱글 뷰, 그래프 뷰 |
| 출력 단자 | 바나나 잭, 2선/4선(리모트 센싱), Low 단자 접지 또는 플로팅, 전면 출력 |

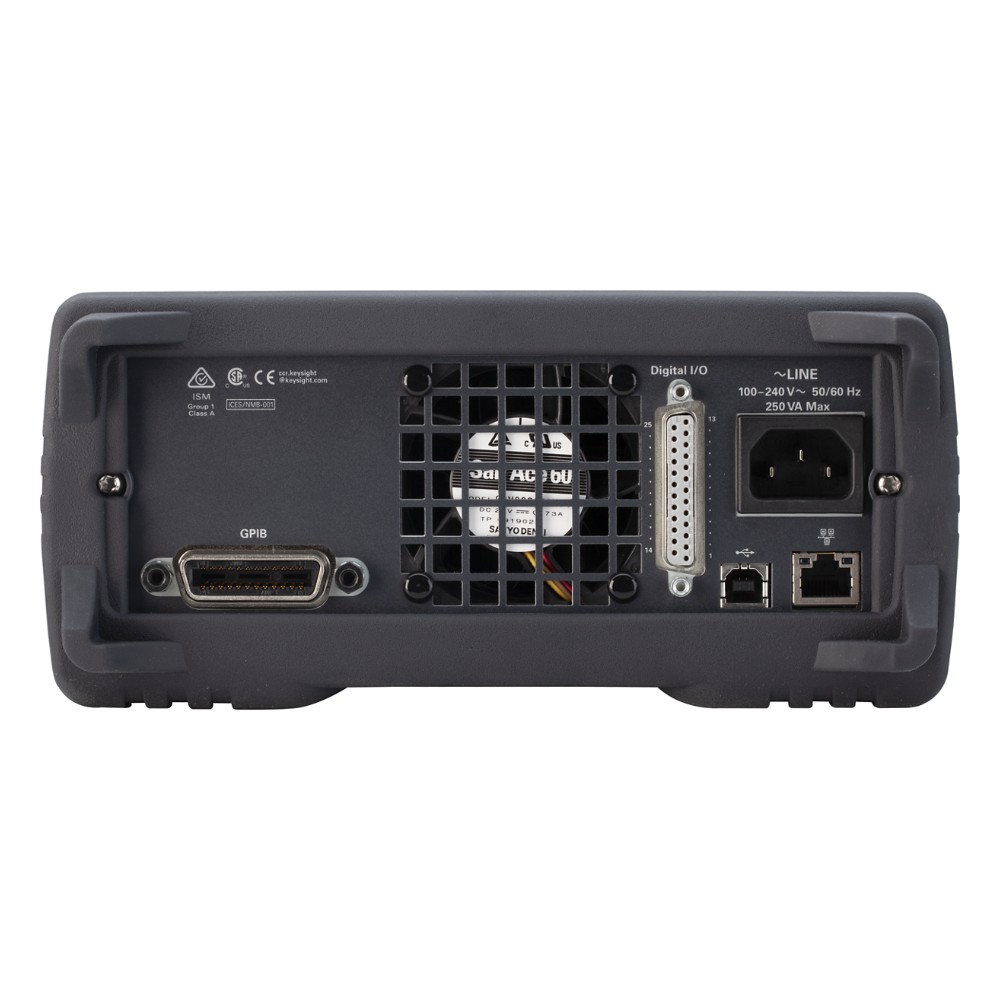

| 인터페이스 | GPIB (IEEE-488.2), 10/100BASE-T LAN (LXI Core 2011), USB 2.0 호스트(전면)·디바이스(후면), 디지털 I/O (25핀 D-sub, 14비트, 안전 인터록 포함) |
| 프로그래밍 / 소프트웨어 | SCPI (기존·기본 명령 세트), 프로그램 메모리 100 kB / EasyEXPERT group+, PW9251A PathWave IV Curve, 그래픽 웹 인터페이스, PathWave BenchVue, IVI-C·IVI-COM·LabVIEW 드라이버 |
| 전원 | 100 ~ 240 V (±10%), 50/60 Hz, 최대 250 VA |
| 크기 / 무게 | 88 (2U) × 213 (하프랙) × 450 mm (H×W×D, 범퍼 포함 104 × 261 × 480 mm) / 6.0 kg (순중량) |
※ 사양은 키사이트 자료(3125-1016) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N1294A-011 16442A/B 테스트 픽스처용 인터록 케이블 1.5 m (GPIO D-sub 25핀 ~ 6핀 미니 플러그) |
| N1294A-012 16442A/B 테스트 픽스처용 인터록 케이블 3 m (GPIO D-sub 25핀 ~ 6핀 미니 플러그) |
| N1294A-031 GPIO–BNC 트리거 어댑터 |
| N1294A-032 다중 장비 제어용 디지털 I/O 트리거 케이블 |
| N1295A 소자/부품 테스트 픽스처 (트라이액시얼 커넥터 4개, DC 42 V) |
| N1297A 바나나–트라이액시얼 어댑터 (2선식, 비켈빈 연결) |
| N1297B 바나나–트라이액시얼 어댑터 (4선식, 켈빈 연결, DC 250 V) |
| N1299A-101 B2900 시리즈용 평가 키트 |
| N1299A-102 B2900 시리즈용 콤보 테스트 리드 및 더블 바나나 플러그 세트 |
추가상품 및 자료
옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 구성·옵션에 맞춘 견적이 필요하시면 티엠웨이로 문의해 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
