KEYSIGHT · FREQUENCY COUNTER

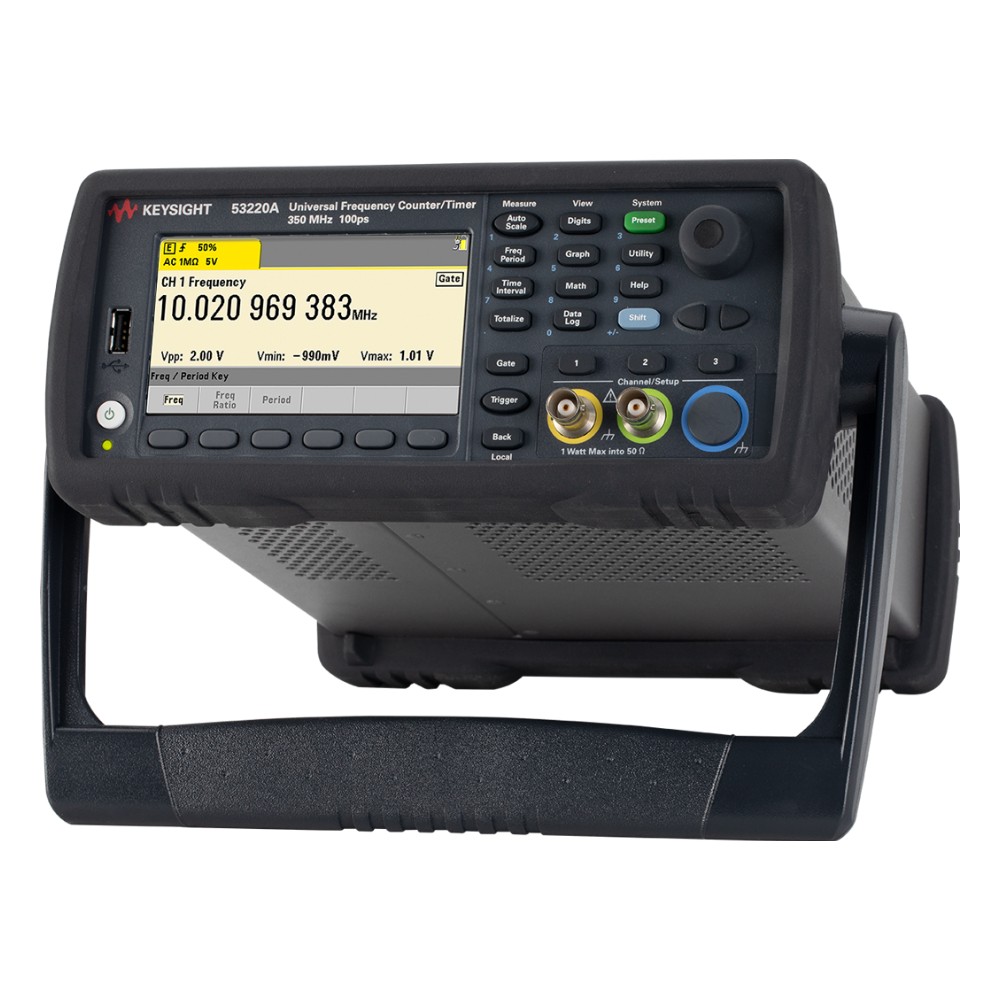

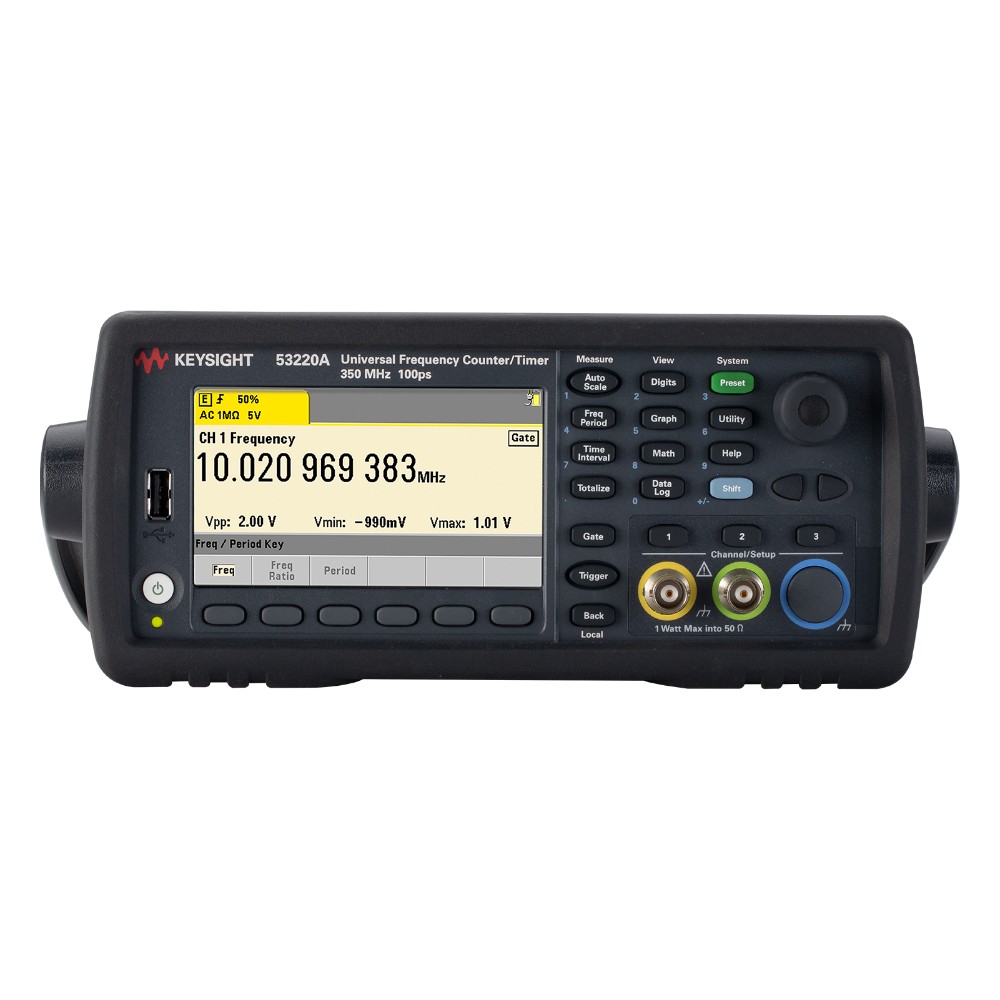

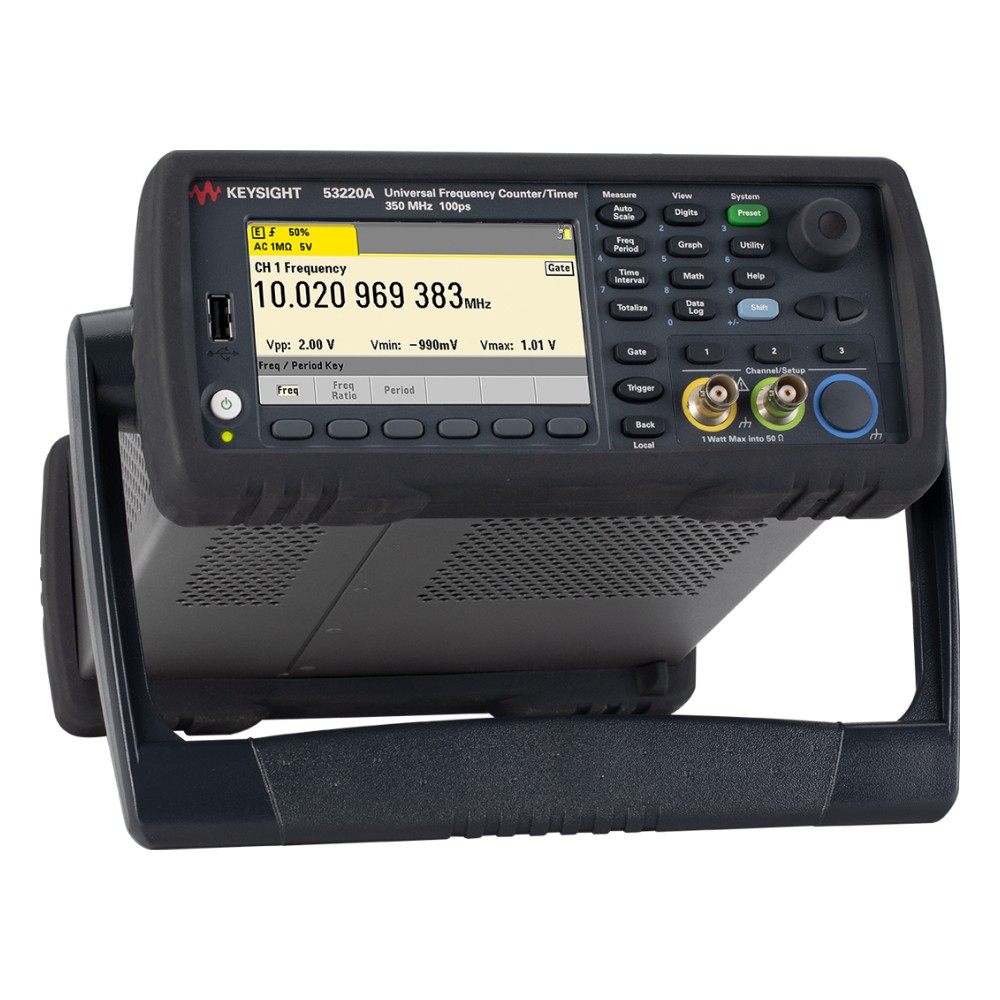

키사이트 53220A 유니버설 주파수 카운터/타이머
53200 시리즈 · 키사이트 주파수 카운터
53220A 유니버설 주파수 카운터/타이머는 350 MHz 2채널 입력으로 12자리/s 주파수 분해능과 100 ps 단발 시간 간격 분해능을 제공해 주파수, 시간 간격, 펄스 폭, 위상, 토털라이즈까지 폭넓게 측정합니다. 트렌드 차트·누적 히스토그램·통계 분석, 1 M 리딩 메모리와 LAN/USB/GPIB 연결을 기본 제공하며, 6 GHz 또는 15 GHz 마이크로웨이브 채널 옵션으로 측정 대역을 확장할 수 있습니다.
DC ~ 350 MHz 주파수 범위 (기본 채널) | 12자리/s 주파수 분해능 (1초 게이트) | 100 ps 단발 시간 간격 분해능 | ±50 ppb 1년 타임베이스 에이징 (옵션 010 OCXO, 표준 ±1 ppm) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 6,274,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 5,703,636원 |
| 납기 | 주문생산품 6주 |
53200 시리즈 모델 비교
| 모델 | 주파수 범위 | 주파수 분해능 (1초 게이트) | 판매가 |
|---|---|---|---|
| 53210A | DC ~ 350 MHz | 10자리/s | 5,421,000원 |
| 53210A-106 | DC ~ 6 GHz | 10자리/s | 8,402,000원 |
| 53210A-115 | DC ~ 15 GHz | 10자리/s | 12,808,000원 |
| 53220A (이 상품) | DC ~ 350 MHz | 12자리/s | 6,274,000원 |
| 53220A-106 | DC ~ 6 GHz | 12자리/s | 9,157,000원 |
| 53220A-115 | DC ~ 15 GHz | 12자리/s | 14,399,000원 |
| 53230A | DC ~ 350 MHz | 12자리/s | 9,758,000원 |
| 53230A-106 | DC ~ 6 GHz | 12자리/s | 13,038,000원 |
| 53230A-115 | DC ~ 15 GHz | 12자리/s | 17,883,000원 |
53220A의 특징
01 | 350 MHz 기본 입력 2채널, 6 GHz/15 GHz 마이크로웨이브 채널 옵션 (106/115) |
02 | 12자리/s 주파수 분해능과 100 ps 단발 시간 간격 분해능 |
03 | 시간 간격, 펄스 폭, 상승/하강 시간, 듀티, 위상, 토털라이즈 측정 지원 |
04 | 데이터로그 트렌드 차트, 누적 히스토그램, 통계·스케일링·리밋 테스트 내장 |
05 | 1 M 리딩 휘발성 메모리, 75 MB 비휘발성 메모리, 전면 USB 플래시 저장 |
06 | 4.3인치 컬러 TFT 디스플레이, 한국어 사용자 인터페이스 및 도움말 지원 |
07 | LXI-C LAN(10/100/1000), USB 2.0, GPIB 표준 탑재, 53131A/53132A/53181A 호환 모드 |
08 | BenchVue 유니버설 카운터 제어·자동화 앱 라이선스 포함 |
주요 사양
| 채널 구성 | 기본 Ch 1 & Ch 2 (DC ~ 350 MHz), 옵션 Ch3 (6 GHz 또는 15 GHz) |
| 주파수 범위 (기본 채널) | DC 결합 DC (1 mHz) ~ 350 MHz (2.8 ns ~ 1000 s), AC 결합 10 Hz ~ 350 MHz |
| 마이크로웨이브 채널 (옵션) | 옵션 106: 100 MHz ~ 6 GHz / 옵션 115: 300 MHz ~ 15 GHz, Type-N(f) 50 Ω AC 결합 |
| 주파수 분해능 | 12자리/s (1초 게이트), 최대 표시 15자리 |
| 측정 방식 | 역수 및 분해능 향상 (Resolution enhanced) 방식, CW 신호 |
| 게이트 시간 | 100 µs ~ 1000 s (10 µs 단위), 내부·외부 및 고급 게이트 (시작 지연·정지 홀드오프) |
| 측정 기능 | 주파수, 주파수 비, 주기, 단일 주기, 시간 간격 (A→B, B→A, A, B), 양/음 펄스 폭, 상승/하강 시간, 양/음 듀티, 위상 (A→B, B→A), 토털라이즈 (연속/시간 지정), 최소/최대/피크-피크 전압, RF 신호 강도 (마이크로웨이브 채널) |
| 단발 시간 간격 분해능 | 100 ps (채널 간 스큐 100 ps typ), 시간 간격 A→B 범위 −1 ns ~ 100,000 s |

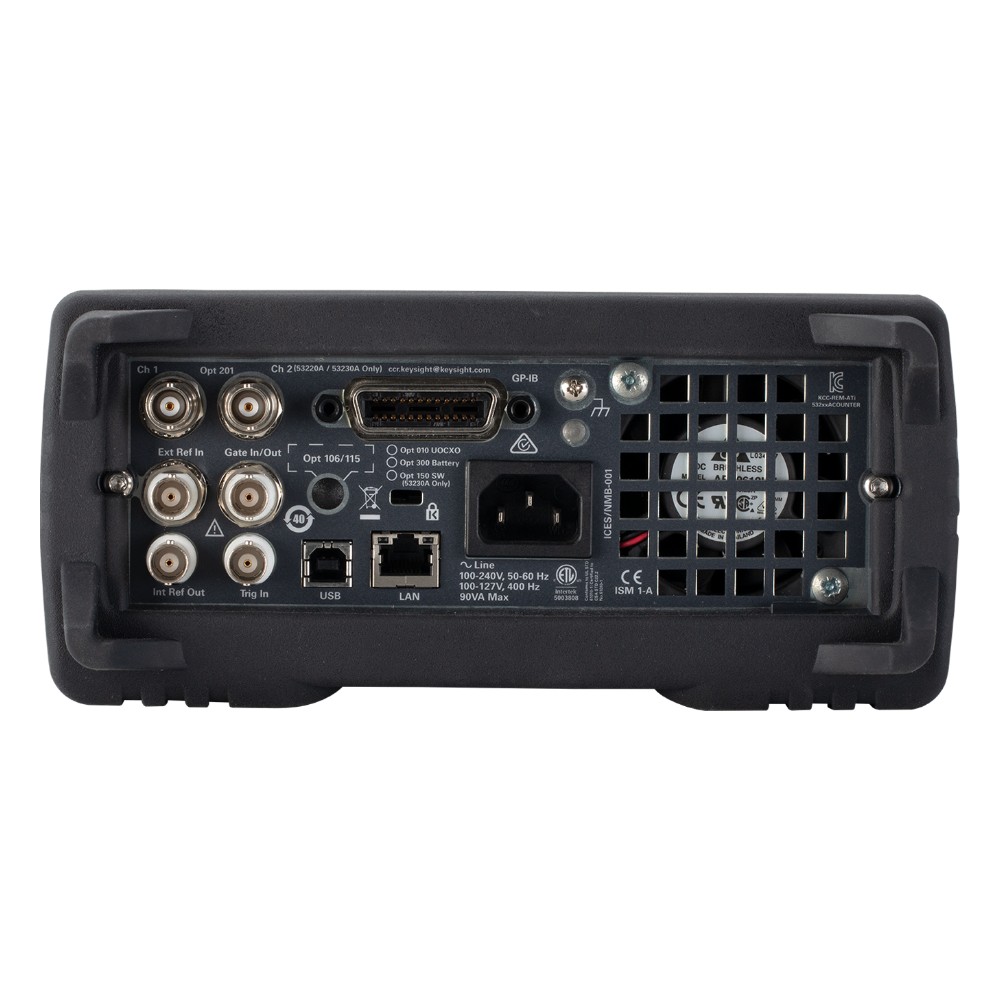

| 기본 입력 커넥터 / 임피던스 | 전면 BNC(f) (옵션 201 후면 병렬 입력), 1 MΩ ± 1.5% 또는 50 Ω ± 1.5% || < 25 pF 선택, DC/AC 결합 선택 |
| 입력 범위 / 감도 | ±5 V (±50 V) 풀 스케일, 감도 20 mVpk (DC ~ 100 MHz) / 40 mVpk (> 100 MHz) (typ) |
| 타임베이스 에이징 | 표준 TCXO: 30일 ±0.2 ppm (typ), 1년 ±1 ppm / 옵션 010 OCXO: 24시간 ±0.3 ppb (typ), 30일 ±10 ppb, 1년 ±50 ppb |
| 외부 타임베이스 | 입력 10/5/1 MHz 록 (100 mVrms ~ 2.5 Vrms), 출력 10 MHz 사인파 0.5 Vrms (50 Ω) |
| 측정 속도 | 주파수·주기·토털라이즈 최대 300회/s, 시간 간격·상승/하강·폭 최대 1,000회/s (내부 비휘발성 메모리 기준) |
| 메모리 / 분석 | 휘발성 1 M 리딩, 비휘발성 75 MB (최대 5 M 리딩), 전면 USB 메모리 / 통계: 평균, 표준편차, 알란 편차, 최대, 최소, 피크-피크, 카운트 |
| 디스플레이 | 4.3인치 컬러 TFT WQVGA (480 × 272), LED 백라이트, 한국어 UI 지원 |
| 인터페이스 | LXI-C 10/100/1000 LAN (Sockets, VXI-11), USB 2.0 (USB-TMC), GPIB (IEEE-488.2), SCPI (53131A/53132A/53181A 호환 모드) |
| 전원 | 100 ~ 240 V ±10%, 50 ~ 60 Hz / 100 ~ 120 V, 400 Hz, 최대 90 VA |
| 크기 / 무게 | 벤치 261.1 × 103.8 × 303.2 mm (W×H×D), 랙 2U 하프랙 / 3.1 kg (풀 옵션) |
※ 사양은 키사이트 자료(5990-6283) 기준이며, 제조사 사정에 따라 변경될 수 있습니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| 34131A 하프랙 2U 계측기용 운반 케이스 |
| 53220A-010 초고안정 OCXO 타임베이스 (1년 에이징 ±50 ppb) |
| 53220A-201 Ch 1·Ch 2 후면 패널 병렬 BNC 입력 추가 |
| 53220A-203 Ch3 마이크로웨이브 입력을 후면 패널 SMA(f) 커넥터로 이동 |
Keysight 공식 제품 · 티엠웨이 (주문생산품 6주)
